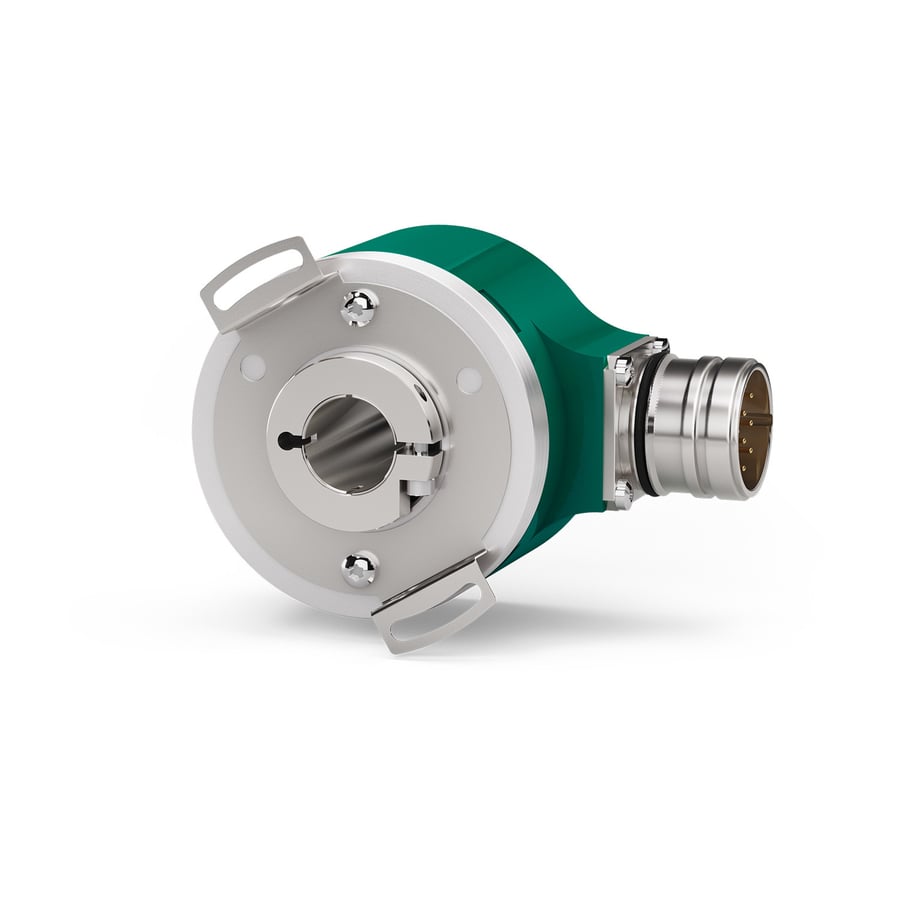

EHCT59, nuovo encoder assoluto ad albero cavo passante

Il nuovo encoder assoluto EHCT59 si caratterizza per l'albero cavo passante e l'integrazione della piattaforma tecnologica EHG (Energy Harvesting Generator)

Il nuovo encoder assoluto EHCT59 si caratterizza per l'albero cavo passante e l'integrazione della piattaforma tecnologica EHG (Energy Harvesting Generator). Offre un'elevata risoluzione monogiro fino a 25 bit con lettura ottica (la risoluzione totale arriva a 32 bit) e le interfacce SSI e BiSS. In versioni specifiche aggiunge anche segnali in quadratura o Sin/Cos.

• Encoder ad albero cavo passante
• Versioni assolute mono e multigiro con interfacce SSI e BiSS
• Tecnologia di lettura ottica ad elevata accuratezza
• Versioni multigiro con piattaforma tecnologica EHG (Energy Harvesting Generator)
• Risoluzione monogiro fino a 25 bit, risoluzione totale fino a 32 bit

L'encoder assoluto EHCT59 si caratterizza precipuamente per l'utilizzo dell'albero cavo passante da 14 e 15 mm che è possibile ridurre fino a 6 mm montando le boccole di riduzione BR1 secondo necessità. Si tratta di un encoder rotativo con custodia di tipo tradizionale e diametro della flangia di 58 mm ed è configurato con tecnologia di lettura ottica ad elevata accuratezza e le interfacce SSI e BiSS. Progettato per una destinazione d'uso in ambienti tipicamente industriali, offre una protezione IP65 e una resistenza a temperature comprese tra -40°C e +100°C.
Le versioni multigiro integrano la piattaforma tecnologica EHG (Energy Harvesting Generator). Il vantaggio si traduce in un contatore multigiro che non ha né batteria né ingranaggi, assicurando all'encoder maggiore leggerezza e compattezza e riducendo al contempo il rischio di guasti meccanici.
La posizione assoluta è restituita mediante le interfacce SSI e BiSS C-mode con connessione tramite cavo o connettore. Alcune versioni SSI restituiscono anche segnali incrementali 1.024 PPR tramite i circuiti d'uscita Push-Pull o Line Driver; oppure segnali Seno/Coseno 1 Vpp (1.024 sinusoidi). Pratico poi l'utilizzo del circuito di alimentazione Universale che permette una tensione in ingresso compresa tra +5Vdc e +30Vdc.
La risoluzione monogiro arriva a 25 bit, la risoluzione totale invece a 32 bit.
