Coordinamento tra dispositivo di scarico della pressione (PRD) e relè del gas nei trasformatori di potenza

{{{sourceTextContent.subTitle}}}

Sinergia di protezione dalle esplosioni

{{{sourceTextContent.description}}}

Introduzione Nei trasformatori di potenza ad alta tensione, i rapidi sbalzi di pressione dovuti a guasti interni ad arco e il graduale accumulo di gas dovuto al surriscaldamento rappresentano rischi critici per la sicurezza. Un sistema di protezione coordinato che combina un dispositivo di rilascio della pressione (PRD) e un relè del gas (relè Buchholz) assicura una difesa completa contro le esplosioni e i guasti all'isolamento. Questo documento illustra le funzioni individuali, i ruoli di collaborazione, i requisiti di installazione e i protocolli di manutenzione secondo gli standard internazionali (IEC 60599/IEEE C57.104).

1. Funzioni dei componenti

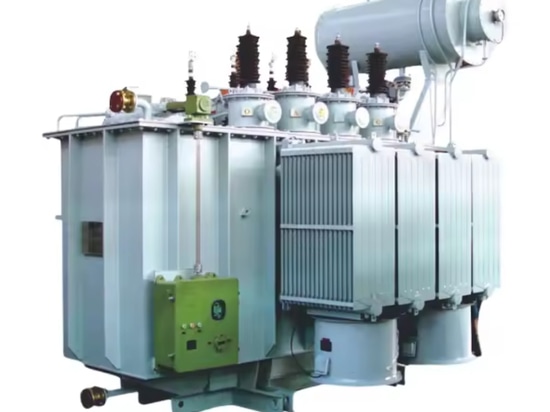

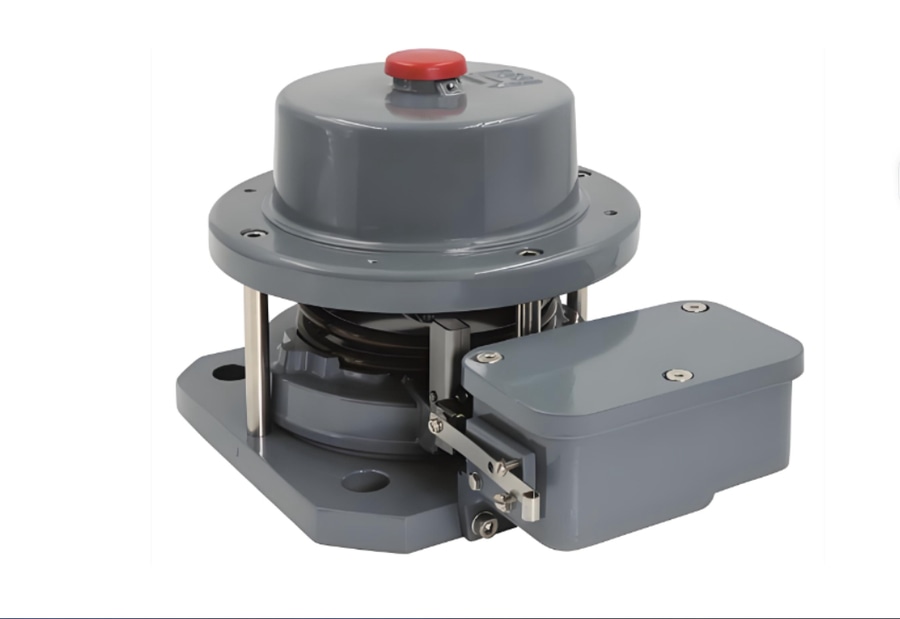

1.1 Dispositivo di rilascio della pressione (PRD)
- Scopo: Attenua gli eventi di sovrapressione improvvisa causati da guasti ad arco all'interno del serbatoio del trasformatore.
- Soglia di attivazione: sfiata in modo esplosivo a 70±5 kPa entro <10 millisecondi per evitare la rottura del serbatoio.
- Vantaggio chiave: Risposta ultra-rapida a guasti catastrofici, con deviazione sicura dei gas ad alta pressione.

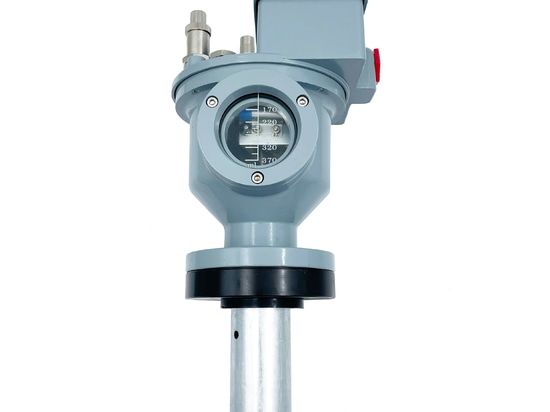

1.2 Relè gas (relè Buchholz)
- Scopo: rilevare l'accumulo lento di gas e le irregolarità del flusso d'olio dovute a guasti incipienti (ad esempio, surriscaldamento, scariche parziali).
- Soglie di attivazione:
oFase di allarme: Si attiva a 250 mL di gas raccolto (indica guasti minori).
oFase di avvio: Si attiva a velocità di flusso dell'olio ≥0,8 m/s (indicando gravi surriscaldamenti o archi elettrici).
- Vantaggio chiave: Segnalazione precoce dei guasti prima che si aggravino.

2. Sinergia del sistema e modalità di guasto
- Ruolo del PRD: Affronta le pressioni istantanee dei guasti ad arco che superano la capacità di risposta del relè.
- Ruolo del relè: Monitora le anomalie lente di gas/olio che i PRD non possono rilevare.
- Collaborazione critica:
oPRD previene l'esplosione del serbatoio in caso di guasti violenti.
il relè identifica i problemi latenti (ad esempio, i punti caldi degli avvolgimenti) attraverso l'analisi dei gas, consentendo una manutenzione preventiva.

3. Linee guida per l'installazione
- Relè a gas: Deve essere inclinato di ≥5° per garantire una corretta raccolta del gas nella camera.
- Posizionamento del PRD: Installato a una distanza di >1,8 m dal relè per evitare interferenze con lo sfiato.
- Allineamento: Entrambi i dispositivi richiedono tubazioni sicure con curve minime per evitare falsi inneschi.

4. Manutenzione e test
- PRD: test annuali della soglia di pressione e ispezioni meccaniche.
- Relè del gas: Controlli biennali per la calibrazione del volume di gas e la sensibilità al flusso (secondo IEC 60599).
- Misure aggiuntive:
oCampionamento dell'olio per l'analisi dei gas disciolti (DGA) per convalidare le letture del relè.
oIspezioni post guasto dopo l'attivazione del PRD.

Conclusione
L'integrazione di PRD e relè di gas crea una robusta gerarchia di protezione per i trasformatori, in grado di affrontare sia i guasti improvvisi che quelli progressivi. Il rispetto degli standard di installazione e manutenzione garantisce l'affidabilità, riducendo i tempi di fermo e i rischi catastrofici. Per ulteriori dettagli, consultare le norme IEEE C57.104 (linee guida sui relè a gas) e IEC 60255 (norme sui dispositivi a pressione).
