Controllore e data logger compatti | NUOVO: "Node-RED"

Controllo semplice e monitoraggio dell'energia in edifici, macchine e sistemi

Le famiglie di dispositivi EWIO2 sono data logger e mini controllori ad alte prestazioni (vedi varianti) con numerose interfacce per applicazioni nel monitoraggio energetico e nei sistemi di gestione dell'energia in conformità alla norma DIN EN ISO 50001, nonché per compiti di automazione in edifici, macchine e impianti. Piccoli compiti di controllo possono essere creati in modo intuitivo e semplice con l'interfaccia di programmazione grafica "Node-RED", integrata nel server web tramite drag & drop.

Nel processo, i nodi prefabbricati sono collegati tra loro per formare flussi di programma. È possibile caricare nell'ambiente di sviluppo e utilizzare innumerevoli flussi e nodi di diversi produttori e categorie (palette) dalla vasta comunità Node-RED.

Due porte Ethernet con funzione Daisy Chain e l'interfaccia WLAN* sono predefinite per la connessione a una rete LAN o WLAN e per il collegamento a margherita di più partecipanti alla rete. L'EWIO2 dispone dei protocolli di comunicazione Modbus TCP e BACnet/IP (*varianti) per il collegamento al livello di gestione (ad esempio, sistema di gestione degli edifici) o di automazione (ad esempio, controllori). I sensori e i contatori di consumo di diversi mezzi (ad esempio, energia, acqua, gas e calore) possono essere collegati e letti tramite le interfacce M-Bus, S0, Modbus RTU e Modbus TCP. I valori di consumo dei singoli punti dati vengono memorizzati nel database dell'EWIO2 con una marca temporale.

Questi dati possono essere inviati (push) o letti (pull) come file CSV dal database via e-mail (SSL) o FTP (SFTP). È inoltre possibile accedere all'EWIO2 tramite Modbus TCP, BACnet/IP e TCP/IP e interrogare il database. Un'interfaccia REST-API consente l'accesso diretto al dispositivo da sistemi di livello superiore. La configurazione, la parametrizzazione e la programmazione dell'EWIO2 avvengono tramite il browser web direttamente sul dispositivo, il che significa che non è necessario alcun software aggiuntivo.

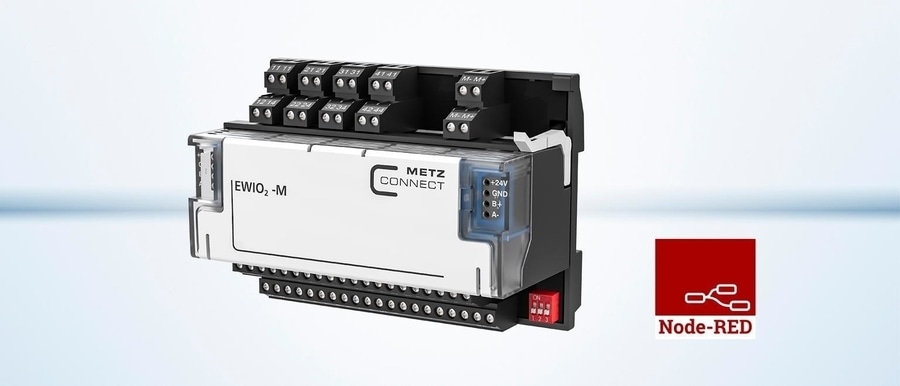

Gli ingressi e le uscite digitali e analogici integrati dell'EWIO2-M sono progettati per collegare sensori e attuatori di diverse applicazioni di automazione industriale o degli edifici.

Una scheda di memoria micro SD integrata amplia le funzionalità dell'EWIO2-M e può essere utilizzata per salvare impostazioni, dati e applicazioni, oltre che come unità di avvio. I moduli di espansione opzionali per la conversione di proprietà fisiche come la temperatura o gli impulsi S0 in telegrammi M-BUS, la registrazione di contatori a doppia tariffa S0 o gli I/O Modbus RTU creano innumerevoli possibilità di espansione per il sistema che coinvolge l'EWIO2-M. L'EWIO2 è disponibile come variante di dispositivo con funzione di data logger per il controllo o la gestione dell'energia o come piccolo controllore puro per l'automazione degli edifici o dell'industria con o senza connessione WLAN.

* Variante del dispositivo
