Tecnologia MGS e rilevamento di gas nelle miniere

{{{sourceTextContent.subTitle}}}

Perché i sensori CH₄ sono fondamentali

{{{sourceTextContent.description}}}

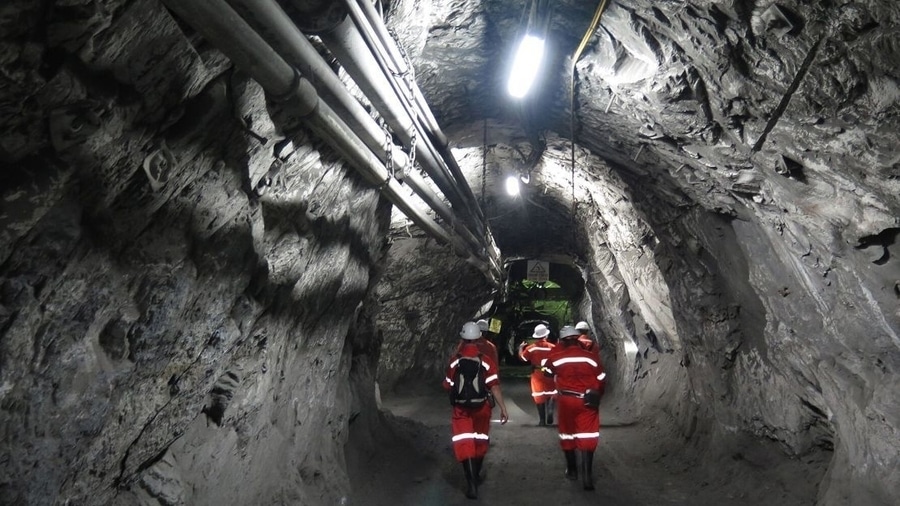

L'estrazione mineraria in sotterraneo rimane un'attività industriale ad alto rischio, in cui il metano (CH₄) è uno dei principali pericoli per la sicurezza. Questo gas incolore e inodore può accumularsi inosservato e formare un'atmosfera esplosiva a concentrazioni relativamente basse, rendendo il monitoraggio continuo essenziale per un funzionamento sicuro.

I moderni sistemi di rilevamento del metano sono un elemento fondamentale dell'infrastruttura di sicurezza della miniera. Vengono utilizzati per controllare la ventilazione, attivare gli allarmi e prevenire lo sviluppo di condizioni esplosive prima del raggiungimento di soglie critiche. Questo articolo spiega perché i sensori di CH₄ sono obbligatori nelle applicazioni minerarie e delinea il ruolo delle tecnologie di rilevamento catalitico e a infrarossi nei sistemi di sicurezza sotterranei.

Il metano è un gas infiammabile rilasciato naturalmente durante l'estrazione di carbone e scisto. Quando si mescola con l'aria in concentrazioni comprese tra il 5 e il 15% in volume, forma un'atmosfera esplosiva che può essere innescata da comuni fonti elettriche o meccaniche presenti nei lavori sotterranei.

Nelle miniere, l'accumulo di metano crea due rischi principali per la sicurezza. In primo luogo, aumenta in modo significativo la probabilità di esplosioni, che rimangono una delle cause principali dei principali incidenti in sotterraneo. In secondo luogo, il metano sostituisce l'ossigeno negli spazi confinati, creando un ulteriore pericolo per il personale anche prima che vengano raggiunte concentrazioni esplosive. Per questi motivi, il controllo del metano è da tempo un elemento obbligatorio delle norme di sicurezza delle miniere in tutto il mondo.

Il monitoraggio continuo del CH₄ è quindi un requisito fondamentale nelle miniere moderne. Fornisce un avviso precoce di condizioni pericolose e consente di attivare tempestivamente i sistemi di ventilazione e di sicurezza prima che vengano superate le soglie critiche.

I sistemi di rilevamento dei gas sono alla base del controllo del metano nelle miniere sotterranee. Essi monitorano continuamente l'atmosfera e forniscono segnali di allarme quando le concentrazioni di CH₄ si avvicinano o superano soglie di sicurezza predefinite.

I sensori sono installati nei punti in cui è più probabile l'accumulo di metano, compresi i tunnel, i fronti di lavoro, le vie di ventilazione e le vie di ritorno, e sono integrati da rilevatori portatili o personali utilizzati dal personale. I dati raccolti vengono utilizzati per supportare le decisioni operative e le azioni di sicurezza automatiche.

Se collegati ai sistemi di controllo della ventilazione, i sensori di metano consentono di regolare automaticamente il flusso d'aria in risposta all'aumento delle concentrazioni di gas. Questo meccanismo di feedback è un elemento fondamentale della prevenzione delle esplosioni e della gestione ordinaria della sicurezza nelle miniere.

I sensori di metano misurano la concentrazione di CH₄ nell'atmosfera della miniera in tempo reale e forniscono input ai sistemi di allarme e di controllo della ventilazione prima che vengano raggiunti livelli pericolosi. Nelle miniere sotterranee vengono comunemente utilizzati due principi di rilevamento: i sensori catalitici (pellistor) e i sensori a infrarossi (NDIR). Queste tecnologie differiscono per meccanismo di funzionamento, requisiti di manutenzione e stabilità a lungo termine.

I sensori catalitici rilevano il metano attraverso l'ossidazione su un elemento catalitico riscaldato. Il calore rilasciato durante questa reazione modifica la resistenza elettrica della sfera di rilevamento, che viene convertita in un segnale di concentrazione, tipicamente espresso rispetto al Limite Inferiore di Esplosività. Questa tecnologia è ben consolidata e ampiamente utilizzata nei sistemi di sicurezza basati sul LEL, ma richiede ossigeno per funzionare correttamente ed è sensibile all'avvelenamento e all'invecchiamento del catalizzatore, il che comporta una calibrazione regolare e la sostituzione periodica del sensore.

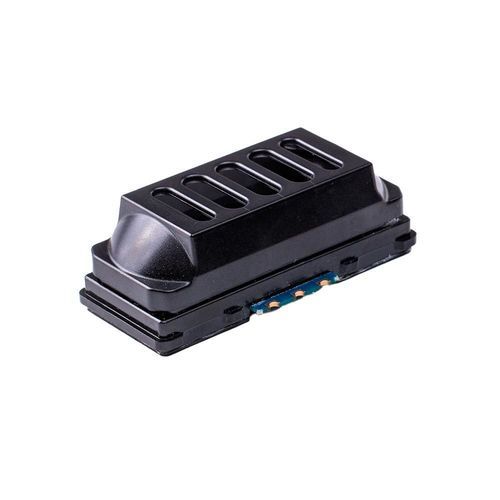

I sensori NDIR determinano la concentrazione di metano misurando l'assorbimento della radiazione infrarossa alle lunghezze d'onda caratteristiche del CH₄. Il principio di misurazione non è consumistico e non dipende dalla concentrazione di ossigeno. Di conseguenza, i sensori NDIR offrono prestazioni stabili a lungo termine con requisiti di manutenzione ridotti. I sensori NDIR industriali, come il MIPEX-05, sono progettati per il funzionamento continuo in aree pericolose e offrono sicurezza intrinseca, uscita digitale e una durata superiore a quella dei sensori catalitici, mantenendo un funzionamento affidabile in condizioni sotterranee difficili.

Nelle miniere sotterranee, i sistemi di rilevamento del metano sono direttamente collegati alle infrastrutture di ventilazione e di controllo della sicurezza. I dati dei sensori vengono utilizzati continuamente per valutare le condizioni atmosferiche e per avviare risposte di sicurezza predefinite quando la concentrazione di CH₄ aumenta.

Quando i livelli di metano si avvicinano alle soglie di allarme, i sistemi di rilevamento attivano gli avvisi e interagiscono con la logica di controllo della ventilazione per aumentare il flusso d'aria nelle zone interessate. Questa integrazione consente di ridurre la concentrazione di metano prima che si sviluppino condizioni esplosive e supporta decisioni operative tempestive, tra cui l'arresto delle apparecchiature o l'evacuazione del personale, se necessario.

Questa interazione a circuito chiuso tra sensori di gas, sistemi di controllo della ventilazione e sistemi di allarme è un elemento fondamentale della prevenzione delle esplosioni nelle moderne operazioni minerarie.

Il rilevamento del metano e il controllo della ventilazione nelle miniere sotterranee sono regolamentati da normative nazionali e internazionali che disciplinano le apparecchiature utilizzate in atmosfere esplosive e i sistemi di sicurezza delle miniere. Schemi di certificazione come ATEX e IECEx definiscono i requisiti per le apparecchiature di rilevamento del gas destinate alle aree pericolose, tra cui la sicurezza intrinseca e l'affidabilità funzionale. Le serie IEC ed EN 60079 specificano i requisiti tecnici per le apparecchiature elettriche che operano in atmosfere esplosive e sono ampiamente citate nella progettazione della sicurezza delle miniere.

I requisiti operativi specifici per le miniere sono definiti dalle autorità di regolamentazione nazionali, come la MSHA negli Stati Uniti, che stabilisce regole obbligatorie per il monitoraggio del metano, le soglie di allarme e la risposta alla ventilazione nelle miniere sotterranee. Questi regolamenti definiscono i limiti di concentrazione in corrispondenza dei quali devono essere emessi avvisi, intensificata la ventilazione e sospese le operazioni per prevenire lo sviluppo di condizioni esplosive.

Le miniere sotterranee presentano condizioni operative difficili che impongono requisiti elevati alle apparecchiature di rilevamento dei gas e influiscono direttamente sull'affidabilità delle misure e sulla durata di vita.

Le sfide principali includono:
- Elevata umidità e polvere trasportata dall'aria, che influisce sulle superfici dei sensori e sugli elementi protettivi.
- Variazioni di temperatura, causate dalla profondità, dalla ventilazione e dai cicli operativi.
- Accesso limitato per la manutenzione e la calibrazione in lavori sotterranei attivi.
- Limitazioni di potenza, soprattutto per le apparecchiature a sicurezza intrinseca.

Approcci ingegneristici utilizzati per affrontare queste sfide:
- Percorsi ottici sigillati e protetti dalla polvere nei sensori NDIR per mantenere la stabilità delle misure.
- Compensazione della temperatura e correzione del segnale implementate a livello di sensore.
- Progettazione di sensori a bassa potenza e a sicurezza intrinseca, adatti al funzionamento continuo in sotterraneo.
- Architetture di sistema che riducono al minimo l'intervento manuale e la frequenza di manutenzione.

Nella pratica industriale, i sensori NDIR come il MIPEX-05 sono adatti a queste condizioni grazie al loro principio di misura senza consumo, al basso consumo energetico e alla stabilità a lungo termine in ambienti sotterranei.

Lo sviluppo del rilevamento del metano nelle miniere sotterranee si concentra sul miglioramento dell'affidabilità, sulla riduzione dei requisiti di manutenzione e sull'aumento del livello di automazione dei sistemi di sicurezza esistenti, piuttosto che sull'introduzione di principi di rilevamento fondamentalmente nuovi.

Le principali direzioni di sviluppo includono:

- L'aumento dell'uso di sensori NDIR con stabilità a lungo termine e frequenza di calibrazione ridotta nelle installazioni fisse in miniera.
- Integrazione più profonda con i sistemi di controllo della ventilazione e della sicurezza, per una risposta più rapida e coerente all'aumento delle concentrazioni di CH₄.
- Miglioramento della diagnostica e del monitoraggio dello stato di salute a livello di sensore, che consente di individuare tempestivamente guasti e degrado.
- Installazione in aree di difficile accesso, riducendo la necessità di ispezioni manuali e mantenendo un monitoraggio continuo.

In pratica, il futuro del rilevamento del metano nelle miniere è guidato da miglioramenti incrementali nella robustezza dei sensori, nella sicurezza intrinseca e nell'integrazione dei sistemi, con la tecnologia NDIR sempre più utilizzata come riferimento stabile per il monitoraggio industriale continuo.

Caso di studio: Come il rilevamento del metano ha evitato un disastro minerario
Nel 2023, una miniera di carbone sotterranea nell'Europa dell'Est ha aggiornato la sua infrastruttura di monitoraggio del metano implementando un sistema fisso di rilevamento NDIR CH₄ integrato con il sistema di controllo della ventilazione della miniera. I sensori sono stati installati in sezioni remote con accesso limitato e rischio continuo di rilascio di metano.

Durante le operazioni di routine, è stata rilevata un'elevata concentrazione di metano in una zona scarsamente ventilata. Il sistema di rilevamento ha attivato un aumento automatico del flusso d'aria e ha generato un allarme nella sala di controllo, consentendo agli operatori di stabilizzare le condizioni senza interrompere la produzione.

Di conseguenza, la concentrazione di metano è stata ridotta prima di raggiungere le soglie critiche, il personale non è stato esposto a condizioni pericolose e non si sono verificati tempi di inattività non pianificati. L'incidente ha confermato l'efficacia del monitoraggio continuo del metano basato sull'NDIR come parte di un sistema integrato di sicurezza della miniera.

Il metano rimane un pericolo critico nelle miniere sotterranee a causa delle sue proprietà esplosive e della tendenza ad accumularsi in spazi ristretti. Un controllo efficace della concentrazione di CH₄ si basa sul monitoraggio continuo e sull'integrazione affidabile dei sistemi di rilevamento del gas con i controlli di ventilazione e sicurezza.

I sensori catalitici continuano a essere utilizzati nei sistemi di protezione dalle esplosioni basati sul LEL, dove è disponibile una manutenzione regolare. I sensori NDIR forniscono un monitoraggio stabile e a lungo termine del metano con requisiti di manutenzione ridotti e un funzionamento affidabile in condizioni sotterranee difficili. Nella moderna pratica mineraria, i sistemi di sicurezza spesso combinano entrambe le tecnologie per affrontare diversi compiti operativi all'interno di un'unica architettura di protezione.

La scelta e l'impiego della tecnologia di rilevamento del metano deve basarsi sui requisiti normativi, sulle condizioni ambientali e sulle considerazioni relative al ciclo di vita per garantire una protezione costante del personale e delle infrastrutture.
