Una lista di controllo pratica per la corrispondenza emettitore-rivelatore nel rilevamento di gas NDIR

{{{sourceTextContent.subTitle}}}

L'abbinamento di un emettitore IR e di un rivelatore piroelettrico per il rilevamento NDIR non si limita alla scelta di due componenti compatibili.

{{{sourceTextContent.description}}}

I controlli critici sono la sovrapposizione spettrale, l'allineamento dei filtri, il comportamento della modulazione e l'uso di canali di rilevamento/riferimento, se necessario.

Una semplice regola: definire prima il gas, poi adattare l'uscita dell'emettitore e il filtro del rivelatore a quella banda di assorbimento, e infine verificare il comportamento della costante di tempo e le condizioni operative reali.

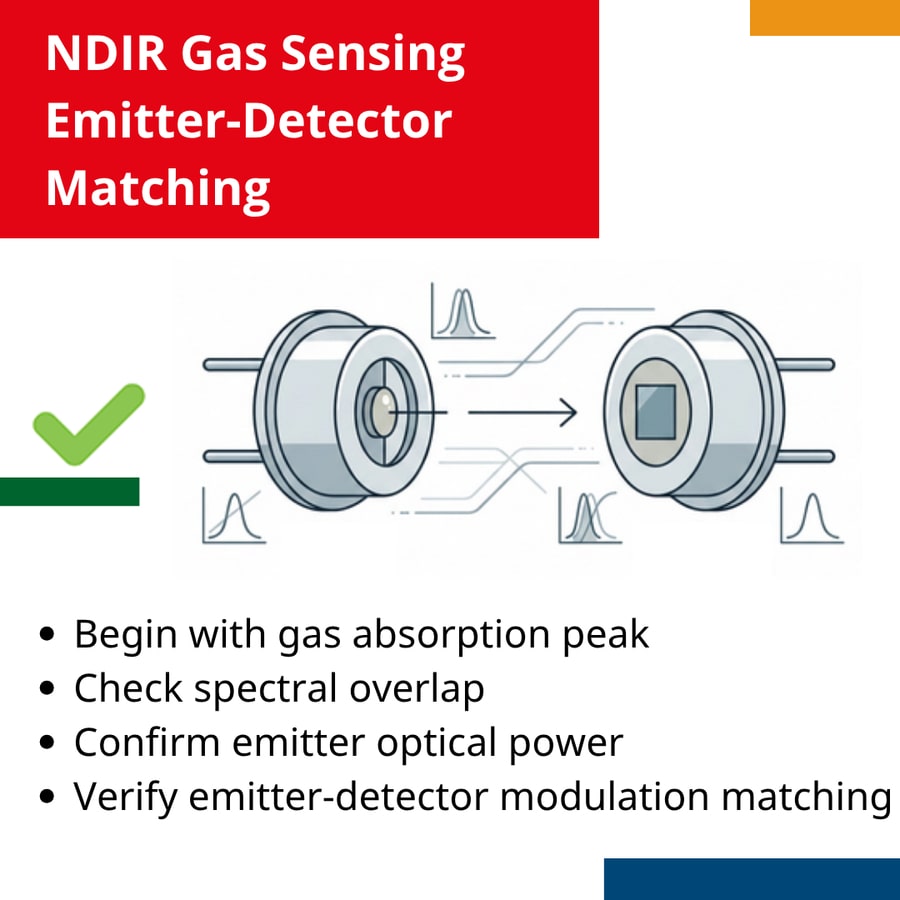

Lista di controllo: abbinare emettitori IR e rivelatori piroelettrici per il rilevamento di gas NDIR

Prima di scegliere i componenti, è necessario partire dal gas target e identificare la sua principale lunghezza d'onda di assorbimento IR.

Verificare la sovrapposizione spettrale tra la banda di assorbimento del gas, lo spettro di uscita dell'emettitore e l'intervallo di sensibilità del rivelatore.

Verificare che l'emettitore fornisca una quantità sufficiente di radiazioni nella regione di lunghezze d'onda in cui il gas bersaglio assorbe.

Verificare che la lunghezza d'onda centrale del filtro del rivelatore (CWL) sia allineata con il picco di assorbimento del gas.

Scegliere una larghezza di banda dimezzata (HBW) che bilanci la selettività e l'intensità del segnale, poiché le bande più strette migliorano la specificità, mentre quelle più larghe ammettono più energia IR.

Esaminare anche le tolleranze dei filtri, poiché la variazione di CWL e HBW influisce sulla corrispondenza con il mondo reale.

Per il CO₂, utilizzare la banda di assorbimento di ~4,26 µm come punto di riferimento per la selezione di emettitori e rivelatori.

Considerare se è necessario un canale di riferimento oltre al canale di rilevamento per compensare la deriva, gli effetti della temperatura e l'invecchiamento dell'emettitore.

Se si utilizza un rivelatore multicanale, assicurarsi che l'emettitore possa supportare tutti i canali filtrati con una potenza ottica sufficiente.

Abbinare il comportamento di modulazione dell'emettitore alla risposta termica del rivelatore, poiché i rivelatori piroelettrici generano un segnale solo quando la temperatura cambia.

Puntate su un emettitore leggermente più veloce del rivelatore, in quanto produce un segnale modulato più pulito e una risposta più forte.

Verificare le condizioni ambientali e le possibili interferenze di gas incrociati prima di finalizzare l'accoppiamento.

Considerare l'accoppiamento emettitore-rivelatore come una decisione di sistema, non come una decisione sui componenti, perché l'accuratezza e l'affidabilità dipendono dal funzionamento dell'intero percorso ottico.

Il corretto rilevamento dei gas NDIR inizia molto prima della calibrazione. Il nostro libro bianco spiega come abbinare emettitori IR e rivelatori piroelettrici per ottenere una qualità del segnale più elevata, una migliore selettività e prestazioni di rilevamento più affidabili. Il documento illustra gli elementi essenziali della sovrapposizione spettrale, della selezione del filtro del rivelatore, delle costanti di tempo tra emettitore e rivelatore e spiega perché questi dettagli sono così importanti nella progettazione di sensori reali, utilizzando il rilevamento di CO₂ come esempio pratico.
