Come scegliere un manicotto di protezione per tubi idraulici in base a temperatura, abrasione e installazione

{{{sourceTextContent.subTitle}}}

Una guida pratica per la scelta della guaina di protezione del tubo giusta in base all'esposizione al calore, alle condizioni di usura e ai requisiti di installazione.

{{{sourceTextContent.description}}}

I tubi idraulici lavorano in ambienti difficili, dove i danni esterni sono spesso altrettanto gravi delle perdite di pressione all'interno del tubo. Nelle macchine edili, nelle attrezzature minerarie, negli impianti agricoli, nelle acciaierie, nelle fonderie e nelle unità idrauliche mobili, i tubi sono esposti ad abrasione, calore radiante, spruzzi fusi, vibrazioni, urti, agenti atmosferici e movimenti ripetuti. La scelta del giusto manicotto di protezione per tubi idraulici aiuta a ridurre l'usura prematura dei tubi, a migliorarne la durata e a garantire un funzionamento più sicuro del sistema.

La scelta della guaina corretta non si basa solo sul nome del materiale. Deve essere scelto in base a tre fattori pratici: l'esposizione alla temperatura, la gravità dell'abrasione e le condizioni di installazione.

1. Iniziare con l'esposizione alla temperatura

La temperatura è di solito il primo fattore di selezione, perché non tutti i prodotti per la protezione dei tubi sono progettati per lo stesso tipo di calore.

Ambienti a temperatura bassa o moderata

Se il rischio principale è l'usura generale, lo sfregamento, l'impacchettamento o un leggero contatto meccanico e se il tubo non viene fatto passare vicino a fonti di calore estreme, spesso è sufficiente una guaina di protezione dall'abrasione standard. I manicotti tessili in nylon o poliestere sono opzioni comuni per questo tipo di impiego.

Questi manicotti sono adatti quando l'obiettivo è principalmente quello di:

ridurre l'usura superficiale
organizzare i fasci di tubi
evitare lo sfregamento contro i componenti vicini
migliorare la protezione in ambienti industriali normali
Ambienti ad alto calore radiante

Quando i tubi idraulici passano vicino a motori, sistemi di scarico, superfici calde, scambiatori di calore o altre aree a temperatura elevata, la guaina di protezione deve offrire qualcosa di più della resistenza all'abrasione. In questi casi, i manicotti termoriflettenti o per alte temperature sono più adatti.

Un manicotto progettato per la protezione dal calore radiante può essere necessario quando:

il percorso del tubo passa vicino a superfici metalliche calde
l'apparecchiatura opera in vani motore chiusi
l'accumulo di calore può accelerare l'invecchiamento del tubo flessibile
gli operatori hanno bisogno di una schermatura termica aggiuntiva intorno alle linee sensibili
Fiamme, spruzzi fusi ed esposizione a calore estremo

Nelle acciaierie, nelle fonderie, negli impianti di vetro, nelle zone di saldatura e in altri ambienti termici severi, una guaina antincendio per alte temperature è di solito la scelta migliore. Una guaina antincendio in fibra di vetro rivestita di silicone è comunemente utilizzata nei casi in cui i tubi idraulici devono essere protetti da fiamme, spruzzi fusi ed esposizione a calore intenso.

Questo tipo di guaina viene generalmente scelto quando:

scintille o metallo fuso possono entrare in contatto con il flessibile
è possibile che si verifichino fiamme libere o calore improvviso
il tubo flessibile deve mantenere una migliore protezione in condizioni termiche difficili
i requisiti di sicurezza sono più elevati rispetto al controllo dell'abrasione standard

In breve, se il rischio di temperatura aumenta, la guaina deve passare dalla protezione di base dall'abrasione alla protezione termica o al fuoco.

2. Valutare il livello di abrasione

L'abrasione è una delle cause più comuni di danni alla copertura del tubo. Anche quando le temperature non sono estreme, lo sfregamento ripetuto può ridurre rapidamente la durata del tubo.

Abrasione leggera

Per le abrasioni leggere, spesso è sufficiente una guaina tessile flessibile. Questo è comune nei sistemi in cui i tubi toccano occasionalmente i componenti vicini, o in cui il raggruppamento e la protezione di base della copertura sono i requisiti principali.

Le applicazioni tipiche includono:

macchine compatte
linee idrauliche agricole
attrezzature industriali generiche
fasci di tubi flessibili in aree di instradamento controllate
Abrasione medio-pesante

Se il tubo è esposto a frequenti sfregamenti, trascinamenti, vibrazioni o movimenti contro bordi metallici, staffe o tubi adiacenti, è necessario scegliere un manicotto più resistente all'abrasione.

Per queste condizioni, gli acquirenti spesso cercano:

manicotti tessili più spessi
manicotti di protezione a trama fitta
costruzioni di filati più resistenti
prodotti specializzati per la protezione dei tubi resistenti all'abrasione
Impatto e contatto meccanico esterno

Quando i tubi possono essere colpiti da detriti, trascinati su superfici ruvide o esposti a ripetuti contatti esterni, i requisiti di protezione diventano più severi. In queste situazioni, l'acquirente potrebbe dover prendere in considerazione uno stile di protezione più robusto, come manicotti tessili rinforzati o protezioni alternative, a seconda del percorso e delle condizioni di servizio.

Il punto chiave è semplice:
maggiore è il movimento del tubo e lo sfregamento esterno, maggiore è il requisito di protezione dall'abrasione.

3. Considerare il metodo di installazione

Un manicotto che in teoria ha buone prestazioni può essere la scelta sbagliata se è difficile da installare sul gruppo tubo effettivo. L'installazione è uno dei fattori di scelta più trascurati.

Manicotti slip-on

I manicotti slip-on sono ideali quando la protezione del tubo viene installata prima dell'assemblaggio finale o quando le estremità del tubo consentono al manicotto di passare facilmente. Questo tipo di guaina è spesso scelto dagli OEM e dai produttori di assemblaggi di tubi flessibili perché garantisce un accoppiamento pulito e una copertura continua.

I manicotti slip-on sono adatti quando:

il gruppo di tubi viene costruito dall'inizio
i raccordi non sono ancora stati installati
è necessaria una copertura completa
l'obiettivo è una vestibilità ordinata e sicura del manicotto
Manicotti avvolgenti o a strappo

Quando i tubi esistenti sono già installati nella macchina, la rimozione può essere difficile, lunga o poco pratica. In situazioni di retrofit, i manicotti avvolgenti o con chiusura a gancio sono spesso la soluzione più efficiente.

Sono particolarmente utili quando:

il tubo è già collegato all'apparecchiatura
la manutenzione sul campo deve essere eseguita rapidamente
il percorso del tubo è complesso
i costi di smontaggio sono elevati
Soluzioni a spirale o ad avvolgimento esterno

In alcune applicazioni, soprattutto quando sono richieste una rapida installazione sul campo e una protezione esterna localizzata, si possono preferire protezioni a spirale o avvolgenti. Queste soluzioni vengono spesso scelte quando la preoccupazione principale è l'usura esterna piuttosto che la schermatura termica completa.

La scelta dell'installazione deve quindi corrispondere alla realtà del servizio:

nuova costruzione = le soluzioni slip-on sono spesso le migliori
retrofit / manutenzione = i modelli avvolgenti o a strappo sono spesso più pratici

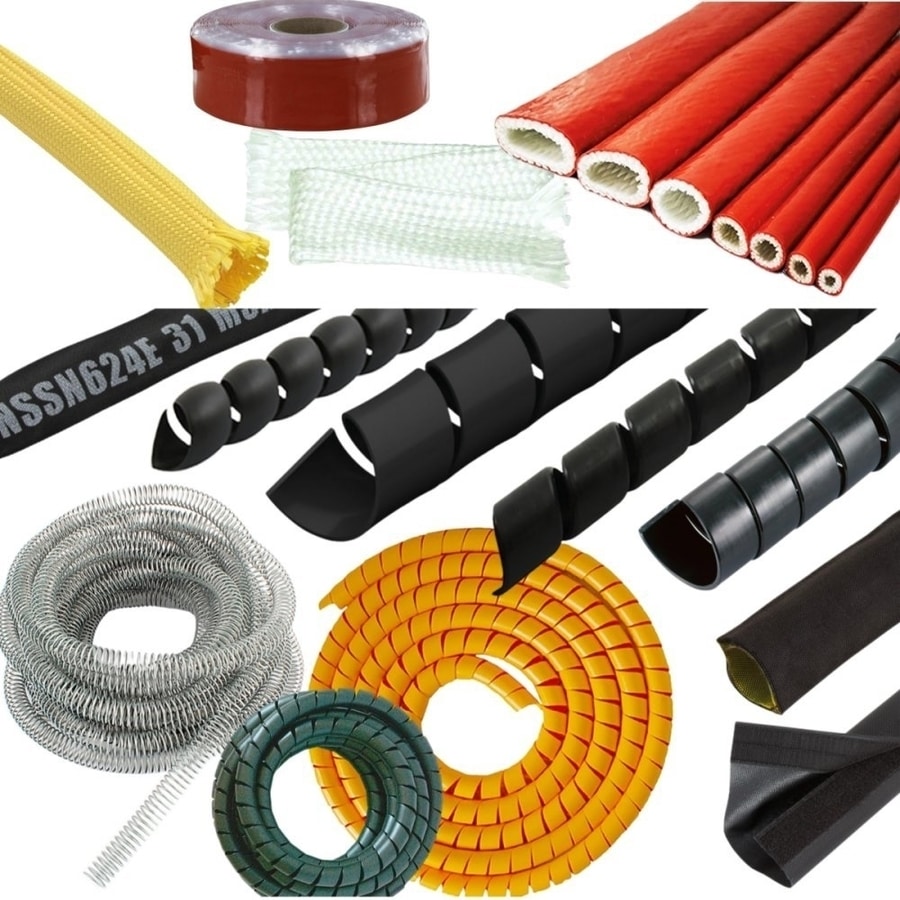

4. Abbinare il materiale del manicotto alle condizioni di lavoro

Dopo aver esaminato la temperatura, l'abrasione e l'installazione, il materiale del manicotto può essere abbinato con maggiore precisione.

Manicotto in nylon

I manicotti in nylon sono spesso utilizzati per la protezione dall'abrasione nelle applicazioni idrauliche e industriali. Sono una scelta pratica per il raggruppamento dei tubi, la prevenzione dell'usura e la protezione meccanica generale.

Manicotto in poliestere

Anche i manicotti in poliestere sono ampiamente utilizzati per la protezione dei tubi e sono spesso scelti per una protezione stabile e generica dall'abrasione in ambienti industriali.

Manicotto in aramide

I manicotti di protezione a base di aramide sono tipicamente scelti quando sono necessarie una maggiore resistenza e una migliore resistenza termica rispetto ai materiali tessili standard.

Manicotto antincendio in fibra di vetro o in fibra di vetro siliconata

È la soluzione preferita quando il calore, le fiamme e gli spruzzi fusi sono le principali preoccupazioni. È comunemente utilizzata per la protezione antincendio dei tubi idraulici in ambienti industriali e di attrezzature mobili.

Non esiste un unico materiale "migliore" per ogni lavoro. La scelta corretta dipende dall'effettivo rischio di guasto intorno al tubo.

5. Scegliere in base all'ambiente di applicazione

I diversi settori creano priorità di protezione diverse.

Attrezzature per l'edilizia

Escavatori, pale, gru e altre attrezzature mobili richiedono spesso una protezione contro l'abrasione, le vibrazioni, lo sfregamento esterno e l'esposizione all'esterno. In molti casi, vengono utilizzati manicotti resistenti all'abrasione o protezioni di tipo avvolgente.

Attrezzature per l'industria mineraria

Le applicazioni minerarie comportano spesso abrasione, sporcizia, movimento e condizioni operative difficili. La protezione dei tubi flessibili in questo settore richiede solitamente una maggiore resistenza all'usura e prestazioni di installazione affidabili.

Macchine agricole

I sistemi agricoli spesso richiedono un equilibrio tra protezione dall'abrasione, flessibilità, resistenza agli agenti atmosferici e installazione economica per le linee idrauliche mobili.

Acciaierie e fonderie

Questi ambienti pongono un'enfasi maggiore sulla resistenza al calore, alle fiamme e agli spruzzi fusi. Le soluzioni con guaine antincendio sono spesso la scelta più appropriata.

Sistemi idraulici industriali

Per i sistemi industriali fissi o semi-stazionari, la scelta dei manicotti può concentrarsi sull'organizzazione dei tubi, sul controllo dell'abrasione, sull'accesso per la manutenzione e sull'esposizione al calore locale.

6. Prima di scegliere, ponetevi queste domande

Prima di scegliere un manicotto di protezione per tubi idraulici, gli acquirenti devono verificare che:

Il rischio principale è il calore, l'abrasione o entrambi?
Il tubo è esposto a fiamme, schizzi fusi o solo a calore radiante?
Il tubo si muove costantemente durante il funzionamento?
Il manicotto è destinato a un nuovo gruppo di tubi o a un'installazione successiva?
La flessibilità è più importante della resistenza all'usura?
L'applicazione richiede una rapida installazione sul campo?
Il tubo viene utilizzato nell'edilizia, nell'industria mineraria, nell'agricoltura, nell'industria siderurgica o nell'industria in generale?

Quanto più chiare saranno le risposte a queste domande, tanto più accurata sarà la scelta del manicotto.

Conclusione

La scelta di un manicotto di protezione per tubi idraulici non è solo una questione di scelta del materiale o di corrispondenza del diametro del tubo. La soluzione giusta deve basarsi sull'esposizione alla temperatura, sulla gravità dell'abrasione e sul metodo di installazione.

Per una protezione generale dall'usura, spesso sono adatti i manicotti tessili resistenti all'abrasione.
Per gli ambienti ad alto calore, sono più adatti i manicotti resistenti al calore.
Per la protezione dalle fiamme e dagli spruzzi fusi, è opportuno prendere in considerazione i manicotti antincendio.
Per i lavori di retrofit, le soluzioni avvolgenti o con ganci possono semplificare notevolmente l'installazione.

Un manicotto di protezione per tubi idraulici ben scelto aiuta a migliorare la durata del tubo, a ridurre la frequenza della manutenzione e a favorire un funzionamento più sicuro nei sistemi idraulici più difficili.
