Manicotto antincendio vs. manicotto antiabrasione per tubi idraulici

{{{sourceTextContent.subTitle}}}

Un confronto pratico tra manicotti antincendio e manicotti antiabrasione per tubi idraulici in ambienti industriali ad alto calore e ad alta usura.

{{{sourceTextContent.description}}}

I tubi idraulici non sono esposti solo alla pressione interna. Negli ambienti operativi reali, minacce esterne come calore, fiamme, spruzzi fusi, sfregamento, vibrazioni, movimento del tubo e usura meccanica possono causare danni alla copertura del tubo, ridurre la durata di vita e aumentare il rischio di manutenzione. Due opzioni di protezione comuni utilizzate nei sistemi idraulici sono i manicotti antincendio e i manicotti antiabrasione. Sebbene entrambi siano progettati per proteggere i tubi, non sono destinati alle stesse condizioni di lavoro.

Capire la differenza tra questi due tipi di protezione aiuta gli acquirenti, gli ingegneri e i team di manutenzione a scegliere la soluzione giusta per il rischio effettivo intorno al tubo.

1. Che cos'è un manicotto antincendio?

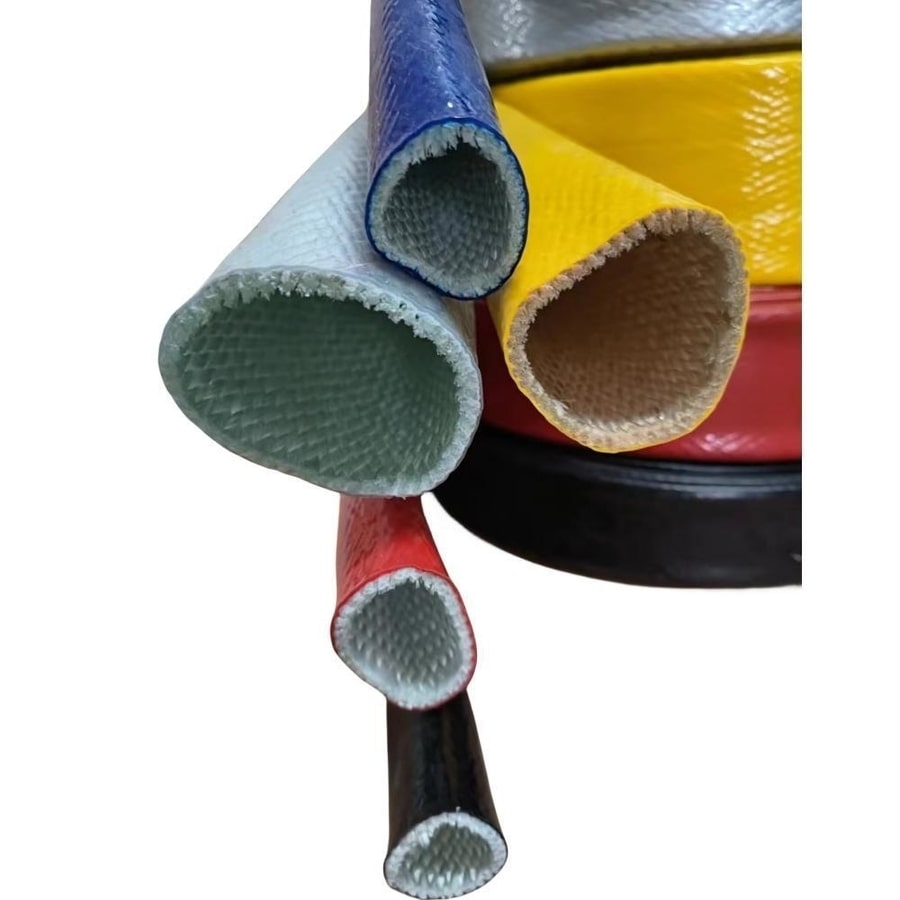

Un manicotto antincendio è un manicotto protettivo per alte temperature progettato per tubi, cavi e linee di fluidi esposti a calore elevato, fiamme e spruzzi fusi. Nelle applicazioni idrauliche, la struttura più comune è un manicotto in fibra di vetro rivestito di silicone, che combina la resistenza termica con un rivestimento esterno protettivo.

I manicotti antincendio sono tipicamente utilizzati quando i tubi idraulici sono in funzione:

vicino a motori o componenti di scarico
intorno ad apparecchiature industriali ad alta temperatura
nelle acciaierie, nelle fonderie e negli impianti di produzione del vetro
in aree in cui possono verificarsi scintille, calore improvviso o spruzzi fusi

Lo scopo principale di una guaina antincendio non è solo la protezione dall'usura superficiale. Il suo ruolo principale è quello di proteggere il tubo dai rischi termici.

2. Che cos'è una guaina antiabrasione?

Una guaina antiabrasione è una guaina protettiva progettata principalmente per ridurre l'usura causata da sfregamento, trascinamento, vibrazioni, movimento del tubo e contatto con componenti vicini. È comunemente realizzata in materiali come nylon, poliestere, aramide o altre strutture tessili resistenti all'abrasione.

Le guaine antiabrasione sono generalmente utilizzate nei casi in cui il tubo è esposto a..:

sfregamento ripetuto contro bordi o staffe metalliche
contatto con tubi adiacenti
usura meccanica dovuta a vibrazioni e movimenti
attrito del fascio nelle aree di posa compatte
sfregamento esterno nelle attrezzature mobili

Lo scopo principale di una guaina antiabrasione è quello di proteggere il rivestimento del tubo dall'usura fisica, non dalla fiamma diretta o dal calore intenso.

3. La differenza principale: Protezione dal calore e protezione dall'usura

La differenza più importante è il tipo di rischio che ogni manicotto è progettato per gestire.

Manicotto antincendio

Ideale per:

esposizione ad alte temperature
calore radiante
contatto con la fiamma
schizzi fusi
ambienti termici severi
Manicotto per abrasione

Ideale per:

sfregamento e sfregamento
trascinamento e sfregamento
contatto tubo-tubo
usura dovuta alle vibrazioni
protezione meccanica generale

In termini semplici:

Un manicotto antincendio viene scelto quando il pericolo principale è il calore.
Una guaina antiabrasione viene scelta quando il pericolo principale è l'usura.
4. Quando utilizzare un manicotto antincendio

Il manicotto antincendio deve essere preso in considerazione quando un tubo idraulico viene installato in un ambiente in cui il calore può degradare la copertura del tubo o in cui il tubo può essere esposto a rischi termici diretti.

Le situazioni tipiche includono:

tubi idraulici posati vicino a turbocompressori, motori o sistemi di scarico
apparecchiature industriali che operano in prossimità di forni o linee di processo calde
operazioni di acciaieria e fonderia con rischio di schizzi fusi
apparecchiature mobili che lavorano in compartimenti ad alto calore
sistemi che richiedono una protezione antifiamma aggiuntiva per motivi di sicurezza

In queste applicazioni, una normale guaina antiabrasione in tessuto di solito non è sufficiente. Anche se fornisce una certa protezione fisica, non è destinata a sopportare lo stesso carico termico di una guaina antincendio.

5. Quando utilizzare una guaina antiabrasione

Una guaina antiabrasione è più appropriata quando la minaccia principale è l'usura fisica piuttosto che la temperatura. Ciò è comune nei sistemi idraulici in cui i tubi si muovono durante il funzionamento, sfregano contro le strutture circostanti o sono legati strettamente tra loro.

Le situazioni tipiche includono:

escavatori, caricatori e macchine edili mobili
macchine agricole con linee idrauliche in movimento
sistemi industriali con tubi flessibili che passano attraverso telai stretti
applicazioni in cui il tubo flessibile entra ripetutamente in contatto con staffe o protezioni
apparecchiature che richiedono una protezione meccanica generale durante il funzionamento quotidiano

In questi casi, l'uso di una guaina antincendio può non essere necessario se non c'è un'esposizione significativa al calore. Una guaina antiabrasione può essere un'opzione più pratica ed economica.

6. Perché una guaina antincendio non è sempre la scelta migliore

Alcuni acquirenti partono dal presupposto che una guaina antincendio sia sempre la soluzione "di livello superiore" e quindi la scelta migliore per ogni applicazione. Questo non è sempre corretto.

Una guaina antincendio è progettata per resistere al calore e alle fiamme, ma se il problema reale è il trascinamento costante, lo sfregamento dei bordi taglienti o la forte abrasione in condizioni di basso calore, la scelta migliore potrebbe essere una guaina progettata specificamente per la resistenza all'usura.

La scelta di una guaina antincendio che si preoccupa esclusivamente dell'abrasione può portare a:

un costo superiore al necessario
una protezione meno mirata per l'effettiva modalità di guasto
una soluzione sovraspecifica che non migliora le prestazioni dove è più necessario

Il manicotto giusto deve corrispondere alla causa reale del danno al tubo.

7. Perché un manicotto antiabrasione non è sufficiente nelle aree ad alto calore

È comune anche l'errore opposto. In alcuni sistemi, gli acquirenti installano una guaina antiabrasione standard nelle aree in cui i tubi vengono fatti passare vicino a superfici calde, parti del motore o apparecchiature di processo termico. Sebbene la guaina possa ridurre i danni da sfregamento, potrebbe non proteggere il tubo dall'invecchiamento termico, dall'esposizione alle scintille o dagli schizzi fusi.

Nei casi in cui il calore è significativo, la sola guaina antiabrasione può essere insufficiente perché non è progettata come barriera antincendio. In queste condizioni, l'uso di un manicotto sbagliato può causare il cedimento del tubo anche se l'abrasione è controllata.

8. Come decidere tra guaina antincendio e guaina antiabrasione

Un modo pratico per decidere è chiedersi quale di queste condizioni rappresenti il rischio maggiore:

Scegliere un manicotto antincendio se:
il tubo scorre vicino a superfici calde
è possibile che si verifichi una fiamma o un'esplosione di calore
è possibile che si verifichino schizzi fusi
la protezione termica è un requisito di sicurezza
è probabile che il tubo si degradi a causa dell'esposizione al calore
Scegliere una guaina antiabrasione se
il tubo sfrega contro il metallo o i tubi vicini
il movimento del tubo provoca sfregamenti ripetuti
le vibrazioni creano usura esterna
l'applicazione necessita di una protezione flessibile contro l'usura
la temperatura non è la preoccupazione principale
Considerare entrambe le strategie di protezione quando
il tubo è esposto sia al calore sia all'abrasione
il sistema idraulico opera in ambienti industriali difficili
il percorso del tubo combina il rischio termico con il movimento meccanico

In condizioni complesse, la scelta della protezione può richiedere un approccio più specifico per l'applicazione.

9. Confronto tra applicazioni tipiche
Attrezzature da costruzione

La maggior parte dei danni ai tubi idraulici nelle macchine da cantiere deriva da movimenti, sporcizia, urti e sfregamenti. I manicotti antiabrasione sono spesso utilizzati a meno che il tubo non sia instradato vicino a un motore o a un altro componente caldo.

Attrezzature per l'industria mineraria

I sistemi di estrazione mineraria sono spesso soggetti a forte usura, vibrazioni e forti contatti con l'esterno. La protezione dall'abrasione è essenziale, ma può essere necessaria anche una guaina antincendio in zone specifiche esposte al calore.

Macchine agricole

Le macchine agricole richiedono solitamente una protezione flessibile contro lo sfregamento e l'usura da servizio esterno. I manicotti antiabrasione sono comuni, mentre i manicotti antincendio vengono utilizzati solo quando i tubi sono vicini a forti fonti di calore.

Acciaierie e fonderie

Si tratta di ambienti tipici per i manicotti antincendio. I tubi idraulici possono essere esposti a spruzzi fusi, calore radiante e temperature ambientali molto elevate, rendendo la protezione termica più importante del solo controllo dell'abrasione.

Sistemi idraulici industriali

Entrambi i tipi di guaina possono essere utilizzati a seconda della posizione del tubo. I tubi in prossimità di linee di processo calde possono richiedere manicotti antincendio, mentre quelli che passano attraverso telai o gruppi in movimento possono beneficiare maggiormente dei manicotti antiabrasione.

10. La direzione del materiale è importante

Anche se la selezione dovrebbe iniziare dal rischio dell'applicazione piuttosto che dal nome del materiale, la scelta del materiale gioca comunque un ruolo importante.

La costruzione comune delle guaine antincendio
fibra di vetro rivestita di silicone
Costruzioni comuni di guaine antiabrasione
manicotto in nylon tessile
manica protettiva in poliestere
manica in aramide
altre soluzioni tessili ad alta usura

Ogni famiglia di materiali ha un proprio equilibrio di flessibilità, resistenza all'usura, resistenza al calore e praticità di installazione.

11. Anche l'installazione è un fattore di selezione

Il manicotto deve essere adatto anche alle condizioni di installazione.

I manicotti slip-on sono spesso utilizzati per i nuovi gruppi di tubi.
I manicotti avvolgenti o a strappo sono più pratici per le installazioni successive.
Le soluzioni di protezione localizzate possono essere utilizzate quando solo alcune sezioni del tubo richiedono una schermatura aggiuntiva.

Un manicotto tecnicamente corretto, ma difficile da installare, potrebbe non essere la migliore soluzione sul campo.
