Come scegliere la misura giusta del manicotto intrecciato in aramide per la protezione dei cablaggi

{{{sourceTextContent.subTitle}}}

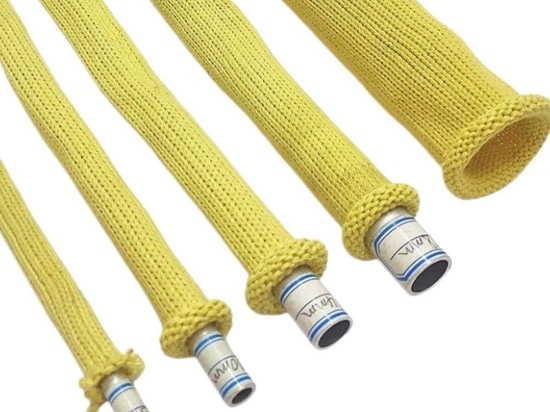

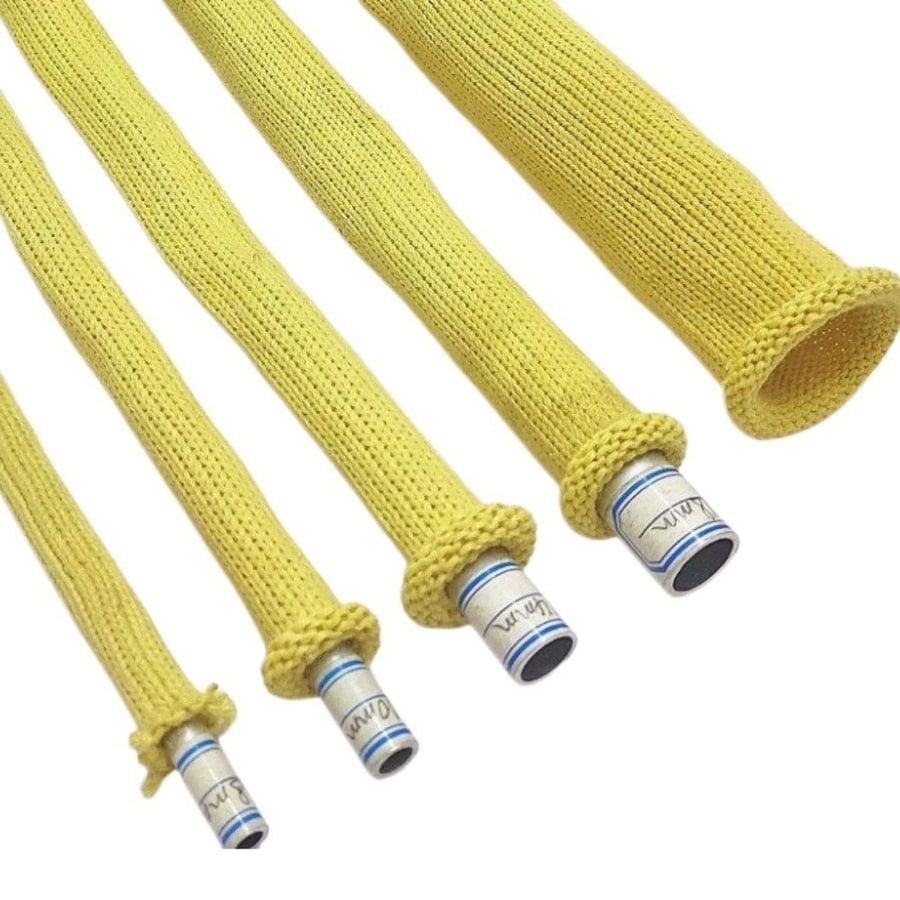

manicotto in aramide

{{{sourceTextContent.description}}}

La scelta della misura corretta di una guaina intrecciata in aramide è fondamentale per garantire una protezione affidabile del cablaggio. Una guaina di dimensioni non adeguate può ridurre la resistenza all’abrasione, creare difficoltà di installazione o impedire al sistema di cavi di raggiungere la durata prevista.

Per i produttori OEM di fasci cavi, i fornitori del settore automobilistico e i progettisti di apparecchiature industriali, la scelta della guaina deve basarsi su fattori tecnici quali il diametro del cavo, la capacità di espansione, lo spessore della parete, le condizioni di installazione e il metodo di terminazione.

Questa guida spiega come selezionare la misura corretta della guaina intrecciata in aramide per diverse applicazioni di protezione dei cavi.

1. Regola di selezione del diametro: abbinare la dimensione della guaina al diametro del fascio di cavi

Il primo passo nella scelta di una guaina in aramide consiste nel determinare il diametro esterno (OD) del fascio di cavi o del componente da proteggere.

La guaina non deve essere scelta solo in base al diametro del cavo. Gli ingegneri devono considerare:

Dimensioni del fascio di cavi
Dimensioni dei connettori
Angolo di instradamento
Flessibilità richiesta
Spazio libero per l’installazione
Principio di selezione di base

Per un accoppiamento protettivo aderente:

Scegliere un diametro interno della guaina leggermente inferiore al diametro del fascio di cavi.

La struttura intrecciata si espanderà durante l’installazione, garantendo un accoppiamento sicuro.

Per un’installazione più agevole o una manutenzione frequente:

Scegliere un diametro interno del manicotto leggermente superiore al diametro del fascio di cavi.

Ciò consente un inserimento e una rimozione più agevoli.

Guida alle dimensioni consigliate
Diametro del fascio di cavi Dimensione consigliata del manicotto in aramide intrecciato
5–8 mm Manicotto da 6–10 mm
8–15 mm Guaina da 10–20 mm
15–25 mm Guaina da 20–30 mm
25–40 mm Guaina da 30–50 mm
Grandi gruppi di cablaggi Diametro personalizzato disponibile

Per le applicazioni OEM, spesso si preferiscono dimensioni personalizzate poiché la geometria dei cablaggi varia in modo significativo a seconda dei diversi modelli di apparecchiature.

2. Comprendere il rapporto di espansione delle guaine intrecciate in aramide

Uno dei principali vantaggi della struttura intrecciata è la sua capacità di espandersi.

A differenza dei tubi rigidi in plastica, le guaine intrecciate in aramide possono adattare il proprio diametro alla forma del cavo.

La capacità di espansione dipende da:

Angolo di intreccio
Tensione delle fibre
Diametro della guaina
Struttura del filato
Perché il rapporto di espansione è importante

Una maggiore capacità di espansione consente alla guaina di:

Superare i connettori
Coprire forme irregolari dei cavi
Adattarsi a percorsi di cablaggio complessi
Ridurre i tempi di installazione

Tuttavia, l’espansione massima non dovrebbe essere utilizzata in modo continuativo poiché un allungamento eccessivo può ridurre la densità di copertura e la protezione dall’abrasione.

3. In che modo lo spessore della parete influisce sulle prestazioni

Lo spessore della parete è un importante parametro tecnico che influisce direttamente sulle prestazioni di protezione.

Una guaina in aramide più spessa offre:

Maggiore protezione meccanica

Adatta a:

Vibrazioni intense
Contatto con spigoli metallici
Macchinari industriali
Macchine edili

Vantaggi:

Maggiore resistenza all’abrasione
Migliore resistenza al taglio
Maggiore durata
Migliore protezione termica

Una struttura in fibra più spessa offre:

Maggiore distanza di isolamento
Ridotto trasferimento di calore
Migliore protezione in prossimità di fonti di calore

Applicazioni:

Vani motore
Aree di scarico
Apparecchiature di riscaldamento industriali

Tuttavia, un maggiore spessore della parete influisce anche su:

Flessibilità
Peso
Spazio di installazione
Raggio minimo di curvatura

Pertanto, gli ingegneri dovrebbero trovare un equilibrio tra i requisiti di protezione e lo spazio di installazione disponibile.

4. Metodo di installazione delle guaine intrecciate in aramide

Una corretta installazione garantisce le massime prestazioni.

Fase 1: Misurare il fascio di cavi

Misurare:

Diametro massimo del fascio di cavi
Dimensioni dei connettori
Lunghezza del percorso
Aree di curvatura

Non misurare solo la sezione diritta del cavo, poiché spesso sono i connettori a determinare le dimensioni della guaina.

Fase 2: Tagliare la lunghezza della guaina

Quando si tagliano le guaine intrecciate in aramide:

Aggiungere una lunghezza supplementare per le curve del percorso
Tenere conto degli effetti di espansione del diametro
Evitare una compressione eccessiva

La guaina deve coprire completamente l’area da proteggere senza creare punti di tensione.

Fase 3: Installazione sul fascio di cavi

Durante l’installazione:

Comprimere la guaina nel senso della lunghezza per aumentarne il diametro
Inserire il fascio di cavi
Rilasciare la compressione
Lasciare che la guaina si stringa attorno al cavo

Questa espansione e contrazione naturali garantiscono un fissaggio sicuro.

5. Metodi di terminazione per guaine intrecciate in aramide

Le estremità della guaina devono essere fissate correttamente per impedire l’allentamento delle fibre e garantire una durata a lungo termine.

I metodi di terminazione più comuni includono:

Guaina termorestringente

Adatta per:

Cablaggi automobilistici
Assiemi elettrici
Requisiti di aspetto pulito

Vantaggi:

Aspetto professionale
Protezione sigillata delle estremità
Facile installazione
Fascette serracavi

Adatte per:

Apparecchiature industriali
Assemblaggi prototipali
Applicazioni di manutenzione

Vantaggi:

Costo contenuto
Installazione semplice
Facile sostituzione
Morsetti e puntali

Adatti per:

Macchinari pesanti
Sistemi idraulici
Ambienti soggetti a forti vibrazioni

Vantaggi:

Fissaggio meccanico robusto
Stabilità a lungo termine
Incollaggio con adesivo o resina

Utilizzati in:

Applicazioni aerospaziali
Assemblaggi industriali specializzati

Vantaggi:

Fissaggio permanente
Elevata affidabilità
6. Scegliere il manicotto in aramide corretto in base all’applicazione
Applicazione Considerazioni consigliate
Cablaggio del motore automobilistico Resistenza alle alte temperature, protezione dalle vibrazioni, instradamento flessibile
Cablaggio della batteria dei veicoli elettrici Struttura leggera, protezione dall’abrasione, affidabilità dell’impianto elettrico
Sistemi di cavi per la robotica Elevata flessibilità, resistenza ai movimenti ripetuti
Cablaggio aerospaziale Leggerezza, resistenza alla fiamma, lunga durata
Macchinari pesanti Massima protezione dall’abrasione e dai danni meccanici
7. Errori comuni nella scelta delle dimensioni del manicotto in aramide
Scelta di una misura troppo piccola

Problemi:

Installazione difficile
Sollecitazione eccessiva delle fibre
Flessibilità ridotta
Copertura protettiva inferiore
Scelta di una misura troppo grande

Problemi:

Vestibilità troppo larga
Protezione dall’abrasione ridotta
Maggiore movimento all’interno della guaina
Aspetto estetico scadente
Ignorare le dimensioni del connettore

Molti problemi di installazione si verificano perché gli ingegneri misurano solo il diametro del cavo.

La guaina deve inoltre adattarsi a:

Connettori elettrici
Morsetti
Punti di giunzione
Diramazioni del cablaggio
