Isolamento del tubo di scarico: come ridurre la temperatura superficiale e la dispersione di calore

{{{sourceTextContent.subTitle}}}

In che modo l'isolamento dei tubi di scarico ad alta temperatura contribuisce a controllare il calore radiante, a proteggere le apparecchiature vicine e a migliorare la gestione termica nei sistemi di motori e generatori.

{{{sourceTextContent.description}}}

L'isolamento dei tubi di scarico viene utilizzato per ridurre il trasferimento di calore dalle tubazioni di scarico ad alta temperatura ai componenti circostanti, al personale e agli spazi chiusi in cui sono collocate le apparecchiature. Trova ampia applicazione nei motori diesel, nei gruppi elettrogeni, nei motori marini, negli impianti di scarico industriali e in altre installazioni in cui i tubi di scarico caldi generano un eccessivo calore radiante.

Durante il funzionamento, i tubi di scarico possono raggiungere temperature superficiali molto elevate. Senza isolamento, gran parte di questo calore viene rilasciato direttamente nell’ambiente circostante. In sale macchine compatte, alloggiamenti di generatori e vani macchine, ciò può aumentare la temperatura ambiente, esporre cavi e tubi flessibili a sollecitazioni termiche e creare condizioni di lavoro difficili per il personale addetto alla manutenzione.

Un sistema di isolamento dei tubi di scarico progettato correttamente crea una barriera termica attorno al tubo caldo. Lo strato isolante rallenta il trasferimento di calore per conduzione e convezione, mentre lo strato protettivo esterno aiuta a controllare il calore radiante e protegge l’isolante da abrasione, vibrazioni, olio, umidità e danni meccanici.

I materiali comunemente utilizzati per l’isolamento dei tubi di scarico ad alta temperatura includono tessuto di silice, tessuto in fibra di vetro, isolante in fibra ceramica, rete in acciaio inossidabile, fibra di vetro rivestita in silicone e altri tessuti termici ingegnerizzati. La combinazione dei materiali dipende dalla temperatura di esercizio, dal diametro del tubo, dall’ambiente di installazione e dalla riduzione della temperatura superficiale richiesta.

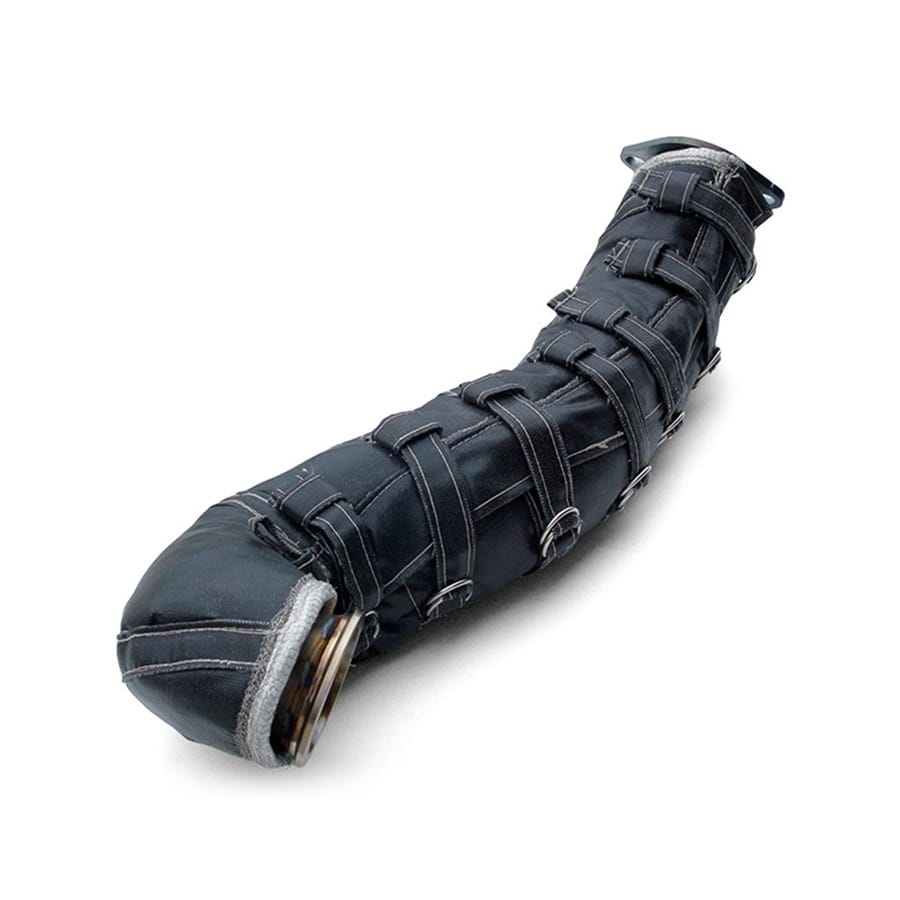

Le coperte isolanti rimovibili per tubi di scarico sono particolarmente utili in sistemi che richiedono ispezioni o manutenzioni regolari. A differenza del rivestimento isolante permanente, una coperta rimovibile può essere aperta, rimossa e reinstallata senza danneggiare il sistema isolante. Ciò la rende adatta a tubi di scarico, gomiti, flange, giunti flessibili, valvole, silenziatori e altri componenti che richiedono un accesso periodico.

Le applicazioni tipiche includono:

Isolamento dei tubi di scarico dei motori diesel

Isolamento dei tubi di scarico dei generatori

Tubazioni di scarico navali

Condotti di scarico industriali

Tubi di scarico dei motori

Gomiti di scarico e sezioni flessibili

Silenziatori

Tubazioni di uscita dei turbocompressori

Tubazioni di processo ad alta temperatura

L’isolamento dei tubi di scarico può offrire diversi vantaggi pratici. Contribuisce a ridurre la temperatura esterna dei tubi, limita l’esposizione al calore radiante, protegge i cavi e i tubi flessibili circostanti, migliora le condizioni termiche all’interno dei vani motore e può garantire una manutenzione più sicura in prossimità degli impianti di scarico caldi.

La corretta progettazione dell’isolamento non dipende solo dalla temperatura. Gli ingegneri devono considerare anche lo spessore dell’isolante, il diametro del tubo di scarico, lo spazio disponibile, il livello di vibrazioni, l’esposizione a olio e umidità, il metodo di fissaggio e l’eventuale necessità che il sistema sia rimovibile.

Per le tubazioni di scarico rettilinee, le coperte isolanti rimovibili possono essere realizzate in sezioni per semplificarne l’installazione. Per gomiti, flange e componenti irregolari, è possibile produrre guaine isolanti sagomate su misura per adattarsi meglio alla geometria e ridurre al minimo le aree calde esposte.

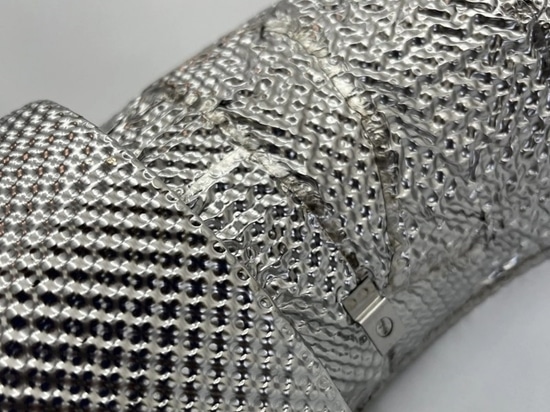

Rispetto a uno scudo termico rigido per lo scarico, l’isolamento diretto dei tubi di scarico garantisce un contenimento termico più accurato attorno alla superficie calda. Rispetto al rivestimento isolante convenzionale per lo scarico, una coperta isolante rimovibile offre una maggiore facilità di manutenzione e sostituzione, in particolare nelle applicazioni industriali e nei motori in cui è richiesta una manutenzione frequente.

BSTFLEX produce coperte isolanti su misura per tubi di scarico ad alta temperatura e guaine isolanti rimovibili per motori diesel, gruppi elettrogeni, sistemi marini, gruppi di scarico automobilistici e apparecchiature industriali. I prodotti possono essere sviluppati in base a disegni, dimensioni dei tubi, campioni di componenti, temperatura di esercizio e requisiti specifici di installazione.

Per i sistemi in cui i tubi di scarico generano un eccessivo calore radiante o espongono i componenti vicini ad alte temperature, un isolamento dei tubi di scarico correttamente selezionato offre una soluzione di gestione termica efficace e funzionale.
