Coperture isolanti personalizzate per componenti di scarico complessi

{{{sourceTextContent.subTitle}}}

Le coperte isolanti per scarichi sagomate su misura garantiscono una protezione termica perfettamente aderente a collettori, curve, turbocompressori, silenziatori, flange e tubazioni di forma irregolare.

{{{sourceTextContent.description}}}

I prodotti isolanti standard funzionano bene su tubi semplici e diritti, ma molti impianti di scarico contengono componenti dalle forme complesse, con spazi ristretti e punti di collegamento multipli. In queste situazioni, le coperte isolanti su misura rappresentano una soluzione più efficace, poiché sono progettate in base alla geometria effettiva del componente di scarico.

Una copertura isolante personalizzata per impianti di scarico è una guaina isolante rimovibile per alte temperature, realizzata in base a disegni, dimensioni, modelli 3D, sagome o campioni fisici. L’obiettivo è garantire una copertura aderente attorno a componenti di scarico irregolari, mantenendo al contempo l’accessibilità a bulloni, sensori, flange, staffe e punti di manutenzione.

Le coperte isolanti personalizzate per impianti di scarico sono comunemente utilizzate su:

Collettori di scarico

Alloggiamenti dei turbocompressori

Gomiti di scarico

Silenziatori

Giunti flessibili di scarico

Flangie

Giunti di dilatazione

Componenti catalitici di scarico

Gruppi di scarico per generatori

Sistemi di scarico per motori marini

Apparecchiature di scarico per processi industriali

I componenti di scarico complessi possono creare punti caldi localizzati difficili da controllare con i tradizionali rivestimenti isolanti o con l’isolamento dei tubi diritti. Una copertura su misura può essere segmentata e modellata per seguire più da vicino curve, transizioni e superfici irregolari, riducendo le aree esposte da cui il calore radiante può fuoriuscire.

La struttura della coperta isolante si basa normalmente su diversi strati funzionali.

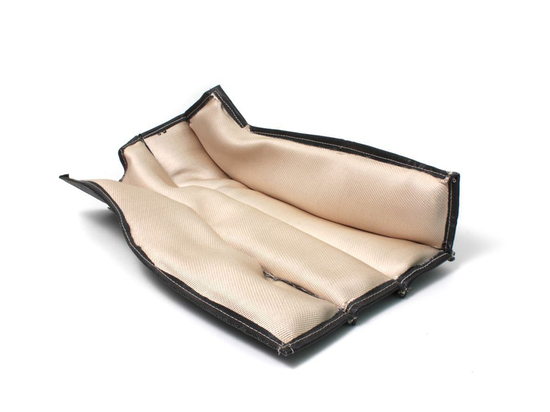

Lo strato interno a contatto con il calore viene selezionato per l’esposizione diretta alle elevate temperature dei gas di scarico. A seconda dell’applicazione, i materiali possono includere tessuto in fibra di vetro, tessuto ad alto contenuto di silice, rete in acciaio inossidabile o altri tessuti resistenti al calore.

L’anima isolante fornisce la resistenza termica primaria. È possibile scegliere tra fibra di vetro, isolanti a base di silice e materiali in fibra ceramica in base alla temperatura di esercizio, allo spazio disponibile e alla riduzione della temperatura superficiale richiesta.

Lo strato esterno protegge l’isolante da abrasione, vibrazioni, olio, umidità e manipolazioni ripetute. La fibra di vetro rivestita in silicone e altri tessuti tecnici resistenti vengono spesso utilizzati laddove è richiesta una protezione ambientale aggiuntiva.

Il design del sistema di fissaggio è particolarmente importante sui componenti complessi.

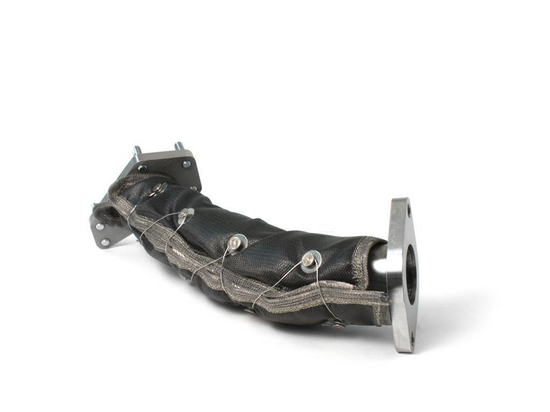

Le coperte isolanti personalizzate per sistemi di scarico possono utilizzare ganci, molle, fili di legatura, cinghie, fibbie o altri sistemi di fissaggio rimovibili. Il metodo di fissaggio deve garantire un’installazione sicura, consentendo al contempo al personale addetto alla manutenzione di rimuovere e reinstallare la coperta senza danneggiare l’isolante.

Per i collettori di scarico, è possibile progettare sezioni individuali che si adattino a diramazioni, collettori e flange.

Per i turbocompressori, le guaine sagomate possono seguire l’alloggiamento della turbina, lasciando accessibili i meccanismi di azionamento, le linee dell’olio e le aree di manutenzione.

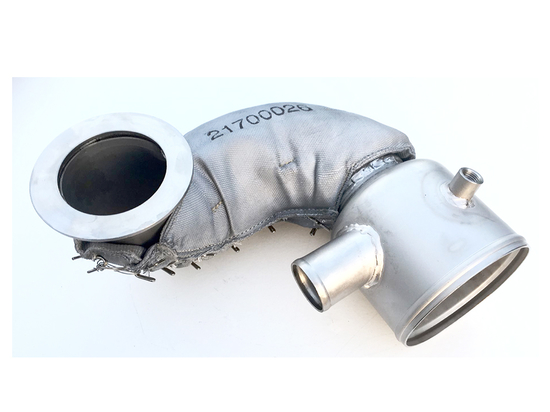

Per i gomiti di scarico e i giunti flessibili, la struttura segmentata può adattarsi ai cambi di direzione e ai movimenti localizzati.

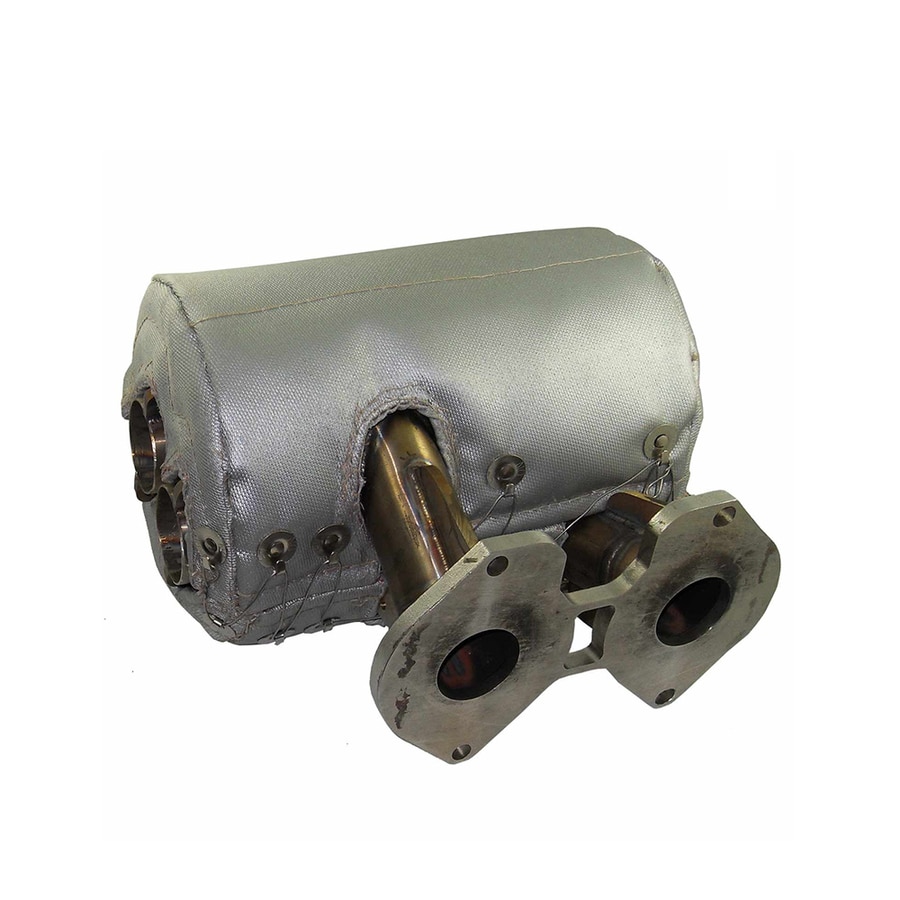

Per i silenziatori, è possibile realizzare guaine rimovibili di grandi dimensioni attorno a corpi cilindrici, ovali o di forma personalizzata.

Questo approccio progettuale specifico per ogni componente offre vantaggi rispetto ai metodi di isolamento generici.

Una copertura mal adattata può lasciare spazi vuoti, comprimere l’isolamento in modo non uniforme o interferire con i componenti vicini. Al contrario, una copertura isolante su misura per lo scarico può essere progettata con spessore controllato, aree di sovrapposizione definite e aperture dedicate per sensori, punti di montaggio e collegamenti.

Le coperture isolanti su misura per lo scarico sono particolarmente utili nelle installazioni compatte.

Gli alloggiamenti dei generatori, le sale macchine navali, le attrezzature per impieghi gravosi e i macchinari industriali presentano spesso uno spazio libero limitato tra i componenti di scarico e i sistemi sensibili al calore. Cavi, tubi idraulici, condutture del carburante, comandi elettronici e superfici strutturali possono trovarsi in prossimità dello scarico.

Contenere il calore direttamente intorno alla fonte può contribuire a ridurre il carico termico su questi componenti vicini.

Gli ingegneri che specificano coperte isolanti personalizzate per sistemi di scarico dovrebbero considerare:

Geometria del componente

Temperatura massima di esercizio

Temperatura continua

Riduzione richiesta della temperatura superficiale

Spazio di installazione disponibile

Spessore dell’isolante

Vibrazioni

Esposizione a olio e umidità

Punti di fissaggio

Posizioni di sensori e staffe

Accesso per la manutenzione

Direzione di rimozione della copertura

Durata di vita richiesta

La progettazione dovrebbe inoltre tenere conto delle modalità di manutenzione del componente.

Una copertura isolante tecnicamente efficace può comunque creare problemi di manutenzione se non può essere rimossa senza smontare le apparecchiature circostanti. Per questo motivo, i componenti di grandi dimensioni possono essere suddivisi in diverse sezioni di copertura rimovibili, in modo che il personale addetto alla manutenzione rimuova solo l’area che richiede l’accesso.

Le coperte di scarico personalizzate possono anche essere utilizzate come parte di un sistema di gestione termica più ampio. Ad esempio, una coperta per collettore o turbocompressore può contenere il calore alla fonte, mentre uno scudo termico metallico secondario protegge un componente elettrico nelle vicinanze dal calore radiante residuo.

BSTFLEX produce coperte isolanti personalizzate per sistemi di scarico nel settore automobilistico, dei motori diesel, dei generatori, navale e industriale. Le coperte possono essere sviluppate sulla base di disegni tecnici, dimensioni fornite dal cliente, modelli o campioni di componenti.

È possibile selezionare diversi materiali per la superficie a contatto con il calore, anime isolanti, tessuti esterni, spessori e sistemi di fissaggio in base all’ambiente operativo e ai requisiti termici.

Per i componenti di scarico di forma irregolare, dove l’isolamento standard per tubi non è in grado di fornire una copertura adeguata, una copertura di scarico personalizzata e progettata ad hoc offre un metodo pratico per ridurre il calore radiante, controllare la temperatura della superficie esterna e mantenere un comodo accesso per l’ispezione e la manutenzione.
