Di quanto può ridurre il calore una coperta isolante per lo scarico?

{{{sourceTextContent.subTitle}}}

Comprendere quali sono i fattori che determinano la riduzione della temperatura della copertura termica e in che modo lo spessore dell'isolante, i materiali e le condizioni operative influenzano le prestazioni termiche.

{{{sourceTextContent.description}}}

Una coperta isolante per lo scarico può ridurre in modo significativo la quantità di calore trasferita da un componente dello scarico caldo all’ambiente circostante, ma l’effettiva riduzione della temperatura dipende dall’intero sistema termico.

Non esiste una percentuale univoca o un abbassamento di temperatura fisso applicabile a tutte le coperte isolanti per lo scarico. Le prestazioni sono influenzate dalla temperatura dello scarico, dallo spessore dell’isolante, dai materiali della coperta, dal flusso d’aria, dalla geometria dei componenti, dalla temperatura ambiente e dal metodo utilizzato per misurare la superficie esterna.

Per questo motivo, gli ingegneri dovrebbero valutare le prestazioni dell’isolamento dello scarico in base alle condizioni operative, piuttosto che affidarsi a un unico valore universale di riduzione della temperatura.

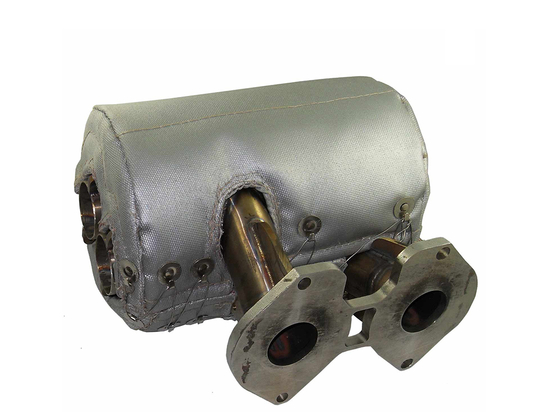

Una coperta isolante rimovibile per lo scarico agisce rallentando il trasferimento di calore dal componente di scarico attraverso un sistema isolante multistrato. Lo strato a contatto con il calore resiste all’esposizione diretta alla temperatura, l’anima isolante fornisce resistenza termica e lo strato esterno protegge il sistema dai danni meccanici e ambientali.

L’entità della riduzione del calore dipende innanzitutto dalla temperatura del componente di scarico.

Una coperta installata su un tubo di scarico a valle a temperatura moderata si comporterà in modo diverso da una installata direttamente attorno a un collettore di scarico o all’alloggiamento di un turbocompressore. Temperature alla sorgente più elevate richiedono generalmente materiali isolanti più performanti e uno spessore maggiore dell’isolamento.

Lo spessore dell’isolamento è un altro fattore importante.

Aumentare lo spessore dell’isolante normalmente riduce il trasferimento di calore in modo più efficace, ma lo spazio di installazione è spesso limitato intorno a motori, involucri dei generatori e macchinari marini. La progettazione ottimale deve quindi bilanciare le prestazioni termiche con lo spazio disponibile.

Anche la scelta del materiale ha una forte influenza sulle prestazioni.

L’isolante in fibra di vetro è adatto a molte applicazioni di scarico generiche.

Per ambienti più estremi con temperature elevate si possono scegliere materiali ad alto contenuto di silice.

L’isolante in fibra ceramica può fornire un’elevata resistenza termica laddove la resistenza alla temperatura è fondamentale.

È possibile aggiungere una rete in acciaio inossidabile per il rinforzo e per garantire la durata a contatto con le superfici calde.

La fibra di vetro rivestita in silicone può essere utilizzata come strato esterno laddove sia richiesta resistenza all’abrasione, all’olio e all’umidità.

Il risultato finale dipende da come questi materiali vengono combinati.

Anche il flusso d’aria attorno alla coperta isolante influisce sulla temperatura della superficie esterna. Una coperta isolante che opera all’interno di un vano generatore chiuso può raggiungere temperature superficiali diverse rispetto alla stessa coperta installata in una sala macchine aperta con ventilazione continua.

Anche la geometria dei componenti è importante.

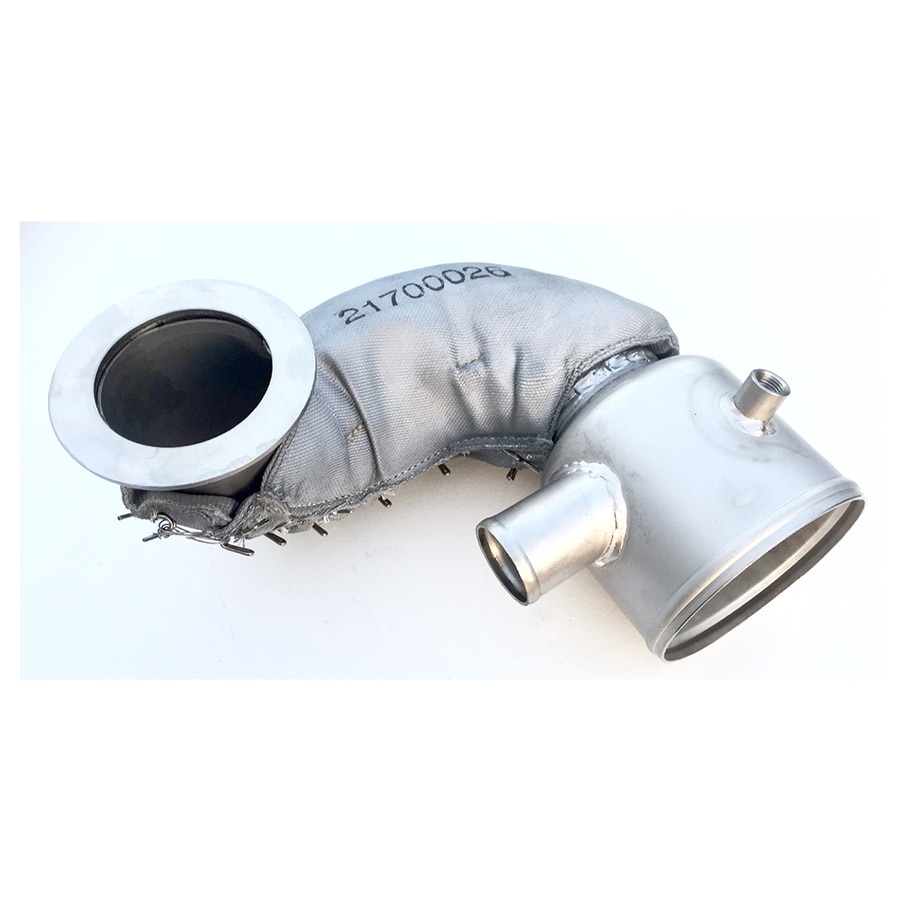

I tubi di scarico diritti sono relativamente facili da isolare in modo uniforme. Gomiti, collettori, flange, marmitte e alloggiamenti dei turbocompressori possono creare zone calde localizzate in cui il calore si concentra. Un adattamento su misura aiuta a ridurre gli spazi vuoti e a migliorare l’uniformità termica su queste superfici irregolari.

Tra le applicazioni tipiche in cui vengono utilizzate coperte isolanti per lo scarico per ridurre l’esposizione al calore figurano:

Sistemi di scarico dei motori diesel

Tubi di scarico dei generatori

Componenti di scarico dei motori marini

Collettori di scarico

Turbocompressori

Marmitte e silenziatori

Tubazioni di scarico industriali

Giunti flessibili di scarico

Apparecchiature di processo ad alta temperatura

Nel valutare le prestazioni delle coperte isolanti per scarichi, gli ingegneri possono prendere in considerazione sia la temperatura superficiale che il calore radiante.

La riduzione della temperatura della superficie esterna è importante per la protezione del personale e la sicurezza dei componenti vicini.

La riduzione del calore radiante è altrettanto importante nei vani motore compatti, dove cavi, tubi flessibili, sensori e componenti elettronici si trovano in prossimità dell’impianto di scarico.

Una coperta isolante per scarichi progettata correttamente può contribuire a ridurre il carico termico su questi componenti circostanti, trattenendo una maggiore quantità di calore alla fonte.

La riduzione di temperatura richiesta dovrebbe quindi essere definita prima di specificare la copertura.

Tra i dati di progettazione importanti figurano:

Temperatura dei gas di scarico

Temperatura della superficie di scarico

Temperatura richiesta della superficie esterna della copertura

Temperatura ambiente

Condizioni del flusso d’aria

Spessore dell’isolamento

Geometria dei componenti

Spazio di installazione disponibile

Ciclo operativo

Vibrazioni

Esposizione a olio e umidità

Requisiti di manutenzione

Ad esempio, un’applicazione potrebbe richiedere che l’esterno di una coperta isolante per lo scarico rimanga al di sotto di una temperatura specifica durante il funzionamento continuo del motore. In questo caso, lo spessore della coperta e la scelta del materiale dovrebbero essere calcolati in base a tale obiettivo, piuttosto che selezionati esclusivamente in base alla temperatura massima nominale del materiale.

Anche la struttura smontabile può influire sulle prestazioni termiche a lungo termine.

Una copertura che viene ripetutamente rimossa e reinstallata dovrebbe mantenere lo spessore e la forma dell’isolante. Una compressione eccessiva, cuciture danneggiate o elementi di fissaggio posizionati in modo errato possono ridurre le prestazioni nel tempo.

Ecco perché le coperture isolanti per scarichi personalizzate dovrebbero essere progettate sia per garantire l’efficienza termica sia per resistere a ripetuti interventi di manutenzione.

BSTFLEX produce coperte isolanti personalizzate per sistemi di scarico di motori diesel, gruppi elettrogeni, sistemi marini, macchinari industriali e altre applicazioni con scarichi ad alta temperatura. I materiali delle coperte, lo spessore dell’isolamento, i rivestimenti esterni, i metodi di fissaggio e la geometria possono essere sviluppati in base a disegni, misure dei componenti e condizioni operative.

Il modo più accurato per determinare di quanto una coperta isolante per scarichi possa ridurre il calore consiste nel valutare l’applicazione nel suo complesso, comprese la temperatura alla sorgente, la temperatura esterna richiesta e lo spazio disponibile per l’isolamento.

Se correttamente specificata, una coperta isolante per scarichi può garantire un notevole contenimento termico, ridurre il calore radiante intorno al sistema di scarico e migliorare la protezione delle apparecchiature e del personale nelle vicinanze.
