Come scegliere una coperta isolante per sistemi di scarico destinati ad applicazioni industriali

{{{sourceTextContent.subTitle}}}

Fattori chiave per la scelta della coperta isolante per lo scarico più adatta in base alla temperatura, alla forma dei componenti, allo spessore dell'isolante, alla manutenzione e all'ambiente operativo.

{{{sourceTextContent.description}}}

La scelta della coperta isolante per scarichi più adatta a un’applicazione industriale non si limita alla semplice selezione di un tessuto resistente alle alte temperature. La coperta deve essere adeguata al componente di scarico specifico, alla temperatura di esercizio, all’ambiente di installazione, alla temperatura superficiale richiesta e alle condizioni di manutenzione.

Una coperta isolante per lo scarico correttamente specificata contribuisce a ridurre il calore radiante, a controllare l’esposizione alle superfici calde e a proteggere le apparecchiature vicine, pur rimanendo pratica da installare, rimuovere e sottoporre a manutenzione.

Il primo fattore da considerare è la temperatura di esercizio.

Gli impianti di scarico su motori diesel, gruppi elettrogeni, motori marini e apparecchiature industriali possono funzionare in condizioni termiche molto diverse. Un tubo di scarico a valle può avere una temperatura superficiale inferiore rispetto a un collettore, all’alloggiamento del turbocompressore o ad altri componenti situati vicino alla fonte di combustione.

Il materiale a contatto con il calore e l’anima isolante devono quindi essere selezionati in base sia alla temperatura di esercizio continua sia alla possibile esposizione a temperature di picco.

Il secondo fattore è la temperatura superficiale esterna richiesta.

In molte applicazioni industriali, l’obiettivo non è semplicemente quello di utilizzare un materiale in grado di resistere alle alte temperature. L’obiettivo è ridurre la temperatura della superficie esterna del componente isolato a un livello definito.

Questo requisito influenza lo spessore dell’isolamento, la combinazione dei materiali e la struttura complessiva della copertura isolante.

Lo spessore dell’isolamento è un altro aspetto critico da considerare.

Uno spessore maggiore migliora generalmente la resistenza termica, ma le apparecchiature industriali presentano spesso uno spazio libero limitato attorno alle tubazioni di scarico. Lo spazio disponibile tra il componente di scarico e i tubi flessibili, i cavi, le parti strutturali o gli involucri vicini deve essere misurato prima di finalizzare il progetto del rivestimento isolante.

Occorre inoltre tenere conto della geometria del componente.

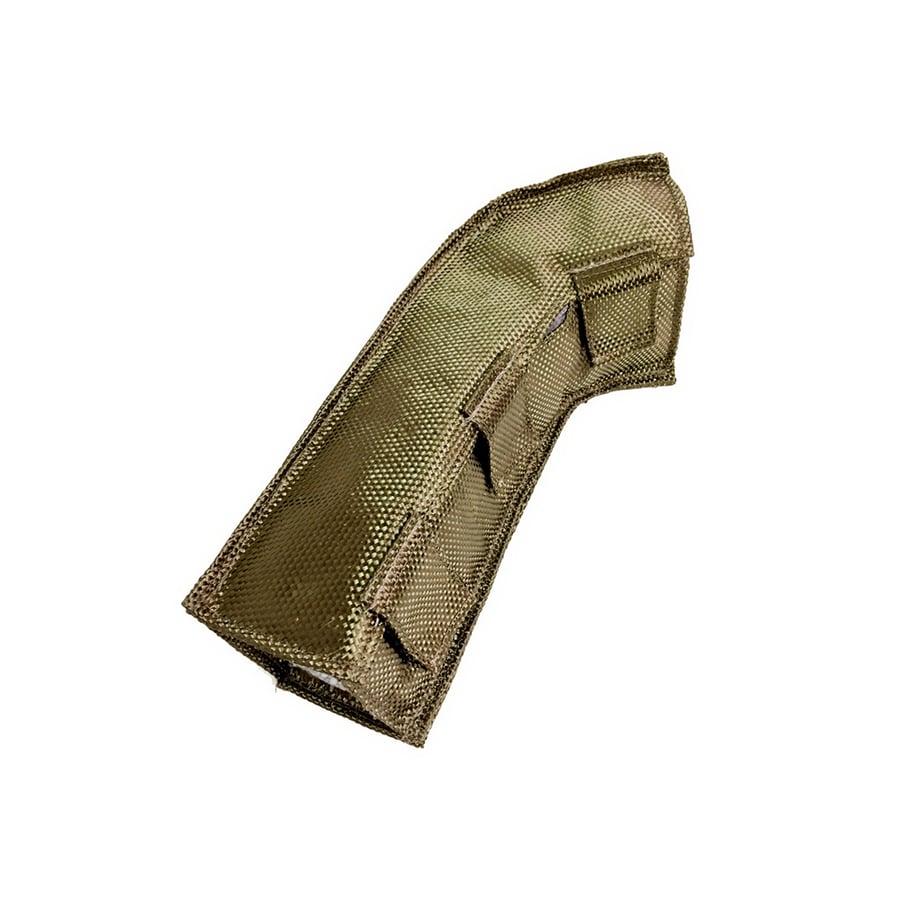

I tubi diritti sono relativamente semplici da isolare, mentre collettori, gomiti, flange, turbocompressori, silenziatori e giunti flessibili richiedono spesso coperte di forma personalizzata.

Una buona copertura isolante per lo scarico dovrebbe seguire da vicino la forma del componente senza interferire con sensori, staffe, bulloni, morsetti o punti di accesso per la manutenzione.

Per i componenti complessi, la copertura può essere suddivisa in più sezioni rimovibili. Ciò semplifica l’installazione e consente di rimuovere singole aree durante la manutenzione.

La scelta del materiale deve basarsi sull’ambiente complessivo.

I materiali comunemente utilizzati per le coperte isolanti di scarico possono includere tessuto in fibra di vetro, tessuto ad alto contenuto di silice, isolamento in fibra ceramica, rete in acciaio inossidabile e fibra di vetro rivestita in silicone.

Ciascun materiale svolge una funzione diversa.

La fibra di vetro può fornire un isolamento termico flessibile per molte applicazioni generali di scarico.

I materiali ad alto contenuto di silice sono adatti a condizioni di temperatura più estreme.

L’isolante in fibra ceramica può essere utilizzato laddove è richiesta una maggiore resistenza termica.

La rete in acciaio inossidabile può migliorare il rinforzo meccanico e la resistenza al calore.

La fibra di vetro rivestita in silicone può aiutare a proteggere la superficie esterna da olio, umidità e abrasione.

Anche il sistema di fissaggio è importante.

Una coperta isolante industriale per sistemi di scarico può utilizzare ganci, fili di legatura, molle, cinghie, fibbie o altri elementi di fissaggio rimovibili. Il sistema di fissaggio deve trattenere saldamente la coperta in presenza di vibrazioni, consentendo al contempo una comoda rimozione quando il componente di scarico richiede ispezione o riparazione.

Le vibrazioni non devono essere trascurate.

I motori diesel, i gruppi elettrogeni e i motori marini generano un movimento meccanico continuo. La struttura della copertura, le cuciture e i punti di fissaggio devono essere progettati per resistere a queste vibrazioni senza spostarsi, strapparsi o esporre le aree calde.

Anche l’esposizione all’olio e all’umidità può influire sulle specifiche della copertura.

L’alloggiamento di un generatore può contenere nebbia d’olio e presentare occasionali contaminazioni da fluidi. Una sala macchine navale può aggiungere umidità, esposizione al sale e ventilazione limitata. Queste condizioni possono richiedere un rivestimento esterno più durevole e resistente alla contaminazione.

La frequenza di manutenzione è un altro fattore chiave.

L’isolamento permanente dello scarico può essere adatto in applicazioni in cui l’accesso è richiesto raramente. Tuttavia, le coperte isolanti rimovibili per lo scarico sono spesso preferite in prossimità di flange, collettori, turbocompressori, silenziatori e altri componenti soggetti a manutenzione.

Una coperta rimovibile può essere rimossa durante la manutenzione e reinstallata in seguito, riducendo la necessità di sostituire l’isolamento ogni volta che l’apparecchiatura viene sottoposta a manutenzione.

Nella scelta di una coperta isolante per lo scarico, gli ingegneri dovrebbero valutare i seguenti aspetti:

Temperatura di esercizio continua

Esposizione alla temperatura di picco

Temperatura richiesta della superficie esterna

Dimensioni dei componenti

Diametro dei tubi

Geometria dei componenti

Spazio disponibile per l’installazione

Spessore dell’isolante

Vibrazioni

Esposizione a olio e umidità

Rischio di abrasione

Frequenza di manutenzione

Metodo di fissaggio

Funzionamento in ambiente interno o esterno

Durata di vita richiesta

Anche l’applicazione stessa influenza la progettazione.

Per i sistemi di scarico dei motori diesel, sono importanti la resistenza alle vibrazioni e la durabilità alle alte temperature.

Per i sistemi di scarico dei generatori, la riduzione dell’accumulo di calore all’interno dell’involucro può rappresentare un obiettivo primario.

Per gli impianti di scarico marini, occorre tenere conto della resistenza all’umidità, della facilità di manutenzione e delle condizioni di spazio ristretto nella sala macchine.

Per le tubazioni di scarico industriali, la protezione del personale, il contenimento del calore e l’accessibilità per la manutenzione possono rappresentare le priorità principali.

Una coperta isolante per scarichi su misura è spesso la scelta migliore quando la geometria del componente o le condizioni operative non possono essere gestite efficacemente con prodotti isolanti standard.

BSTFLEX produce coperte isolanti su misura per sistemi di scarico di motori diesel, generatori, sistemi navali, gruppi di scarico automobilistici e apparecchiature industriali. Le dimensioni delle coperte, le combinazioni di materiali, gli spessori isolanti e i sistemi di fissaggio possono essere sviluppati in base a disegni, misure, campioni e requisiti operativi effettivi.

La migliore coperta isolante per scarichi non è semplicemente il prodotto con la resistenza termica più elevata. È quella progettata tenendo conto dell’ambiente operativo reale, dell’obiettivo termico, della geometria dei componenti e delle esigenze di manutenzione dell’impianto di scarico.
