Isolamento dei tubi di scarico dei motori diesel: guida ai materiali e alla progettazione

{{{sourceTextContent.subTitle}}}

Come scegliere i materiali isolanti e i modelli di coperte rimovibili per i tubi di scarico dei motori diesel, i collettori, le uscite dei turbocompressori e gli impianti di generazione.

{{{sourceTextContent.description}}}

L'isolamento dei tubi di scarico dei motori diesel viene utilizzato per controllare il calore radiante, ridurre l'esposizione alle superfici calde e proteggere i componenti vicini nei sistemi motore ad alta temperatura. È particolarmente importante nei gruppi elettrogeni, nei motori marini, nelle attrezzature pesanti e nei sistemi di alimentazione industriali, dove le tubazioni di scarico operano in prossimità di cavi, tubi flessibili, impianti di alimentazione e altri componenti sensibili al calore.

Un sistema di scarico diesel può comprendere collettori, turbocompressori, tubi di uscita, gomiti, sezioni flessibili, marmitte e silenziatori. Ogni componente può funzionare a una temperatura diversa e può richiedere una struttura isolante diversa.

Per questo motivo, l’isolamento dello scarico dei motori diesel dovrebbe essere progettato come un sistema completo di gestione termica piuttosto che come un unico materiale avvolto attorno a ogni componente.

Una delle soluzioni più comuni è una coperta isolante rimovibile per i tubi di scarico.

Questo tipo di isolamento è realizzato per adattarsi al componente di scarico e può essere rimosso durante la manutenzione. È particolarmente utile sui motori diesel poiché i componenti di scarico richiedono spesso ispezione, manutenzione o sostituzione.

Una tipica coperta isolante per lo scarico diesel presenta una struttura multistrato.

Lo strato interno a contatto con il calore è posizionato più vicino alla superficie di scarico e deve sopportare l’esposizione ripetuta ad alte temperature. A seconda delle condizioni termiche, è possibile scegliere tra tessuto in fibra di vetro, tessuto ad alto contenuto di silice, rete in acciaio inossidabile e altri materiali resistenti alle alte temperature.

L’anima isolante riduce il trasferimento di calore attraverso la copertura. A seconda delle prestazioni richieste e dello spessore disponibile, si possono utilizzare isolanti in fibra di vetro, isolanti a base di silice e materiali in fibra ceramica.

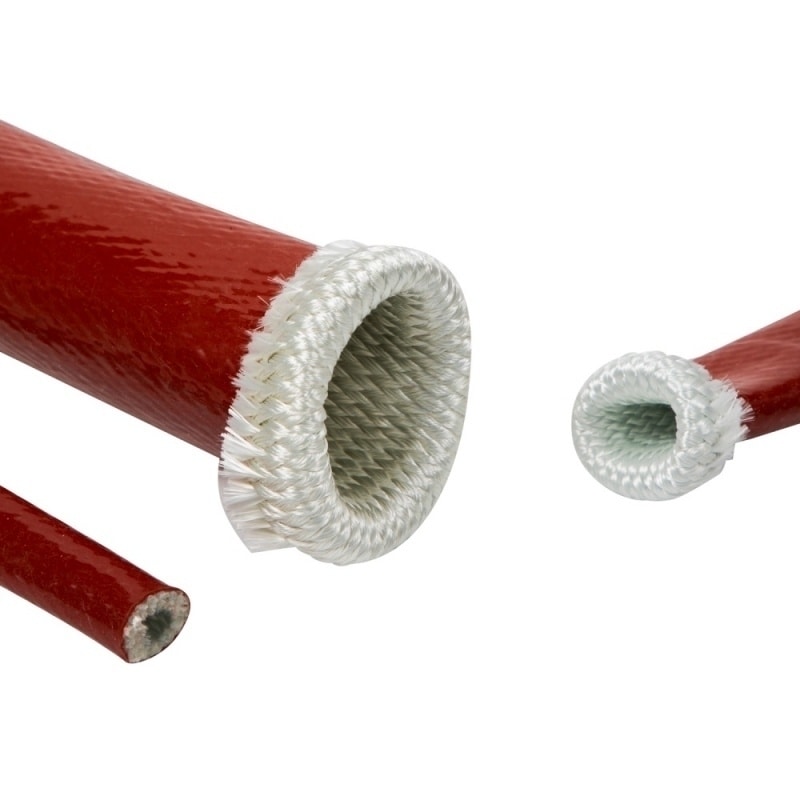

Lo strato esterno protegge il sistema isolante da abrasione, vibrazioni, olio, umidità e manipolazioni ripetute. La fibra di vetro rivestita in silicone viene comunemente scelta quando è richiesta una superficie esterna durevole e flessibile.

La scelta del materiale deve basarsi sulle effettive condizioni operative.

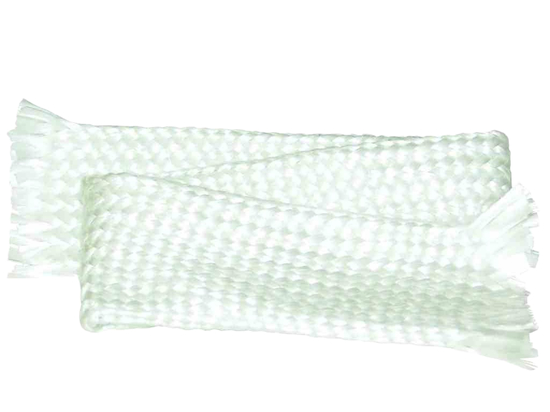

La fibra di vetro è adatta a molte applicazioni generali relative agli scarichi diesel poiché combina resistenza termica, flessibilità e maneggevolezza.

I materiali ad alto contenuto di silice vengono spesso scelti per le zone più calde, come i collettori di scarico e le sezioni di uscita dei turbocompressori.

L’isolamento in fibra ceramica può essere utilizzato laddove sia richiesta una maggiore resistenza termica in uno spazio di installazione limitato.

È possibile incorporare una rete in acciaio inossidabile nelle zone soggette a forte usura o a vibrazioni intense per migliorare la resistenza meccanica.

I motori diesel presentano diverse sfide progettuali che differiscono da quelle delle tubazioni calde fisse.

Le vibrazioni rappresentano uno degli aspetti più importanti da considerare.

Il rivestimento isolante deve rimanere saldamente installato mentre il motore funziona in condizioni di vibrazione continua. Le giunture, i punti di fissaggio e gli strati isolanti devono quindi essere progettati per resistere al movimento, all’abrasione e ai ripetuti cicli termici.

La geometria dei componenti è un altro fattore fondamentale.

Un tubo di scarico diesel rettilineo può essere isolato utilizzando una guaina cilindrica relativamente semplice. Un collettore di scarico, l’alloggiamento del turbocompressore, una flangia o un gomito richiedono una forma personalizzata più complessa.

Un montaggio accurato contribuisce a ridurre al minimo le aree calde esposte e impedisce che l’isolante interferisca con sensori, fascette, bulloni e punti di manutenzione.

L’isolamento dei tubi di scarico dei motori diesel è comunemente utilizzato per:

Motori diesel fissi

Gruppi elettrogeni diesel

Motori diesel marini

Macchine edili

Attrezzature minerarie

Macchine agricole

Veicoli pesanti

Sistemi di alimentazione industriali

Impianti di generatori di emergenza

Sistemi di cogenerazione

Nei sistemi di generatori chiusi, l’isolamento dei tubi di scarico diesel contribuisce a ridurre la quantità di calore radiante rilasciato all’interno dell’involucro.

Ciò è importante perché un calore eccessivo può aumentare il carico termico sui componenti elettrici, sugli alternatori, sui sistemi di controllo e sulle parti circostanti del motore.

Nelle sale macchine navali, l’isolamento dello scarico può aiutare a controllare il calore intorno agli spazi ristretti destinati ai macchinari, garantendo al contempo un accesso rimovibile a tubi, collettori e componenti del turbocompressore.

Nei macchinari mobili, l’isolamento può essere necessario per proteggere i tubi idraulici, i cavi elettrici e le strutture della carrozzeria situate in prossimità dell’impianto di scarico.

Lo spessore dell’isolamento deve essere scelto in base alle prestazioni termiche richieste.

La questione fondamentale non è solo quanto si surriscalda il tubo di scarico, ma anche quanto deve rimanere fredda la superficie esterna della copertura isolante.

Un sistema progettato principalmente per ridurre il calore radiante può avere requisiti diversi rispetto a uno destinato a garantire la protezione del personale o a soddisfare un obiettivo specifico di temperatura della superficie esterna.

Gli ingegneri che specificano l’isolamento dei tubi di scarico dei motori diesel dovrebbero considerare:

Temperatura dei gas di scarico

Temperatura superficiale del tubo di scarico

Temperatura di esercizio continua

Esposizione alla temperatura di picco

Temperatura desiderata della superficie esterna

Diametro del tubo

Geometria dei componenti

Spazio disponibile per l’installazione

Spessore dell’isolante

Vibrazioni del motore

Esposizione a olio e umidità

Frequenza di manutenzione

Metodo di fissaggio

Ambiente operativo

Previsioni sulla durata di vita utile

Il sistema di fissaggio è particolarmente importante per le coperte isolanti rimovibili dei tubi di scarico diesel.

A seconda della forma del componente e del livello di vibrazioni, è possibile utilizzare ganci, molle, fili di legatura, cinghie o altri elementi di fissaggio meccanici. Il progetto dovrebbe garantire un’installazione sicura senza rendere la manutenzione inutilmente difficile.

Per componenti di grandi dimensioni o dalla forma irregolare, diverse sezioni isolanti più piccole possono risultare più pratiche rispetto a un’unica coperta di grandi dimensioni.

La struttura segmentata consente al tecnico di rimuovere solo la sezione necessaria per l’intervento di manutenzione e può migliorare l’adattamento attorno a gruppi di scarico complessi.

L’isolamento dello scarico diesel dovrebbe inoltre essere progettato tenendo conto di sensori, flange e punti di collegamento.

È possibile incorporare aperture e ritagli nella coperta in modo che i sensori di temperatura, gli elementi di fissaggio e altri punti di intervento rimangano accessibili.

Rispetto ai tradizionali rivestimenti isolanti per lo scarico, le coperte isolanti rimovibili offrono vantaggi significativi per la manutenzione dei motori diesel. L’isolamento può essere rimosso senza essere danneggiato e poi reinstallato dopo l’intervento.

Rispetto a uno scudo termico rigido per lo scarico, l’isolamento diretto garantisce un contenimento termico più aderente attorno al tubo di scarico stesso.

In installazioni particolarmente impegnative, è possibile combinare entrambe le tecnologie. Una coperta isolante può ridurre il calore alla fonte di scarico, mentre uno scudo termico aggiuntivo protegge un componente particolarmente sensibile nelle vicinanze.

BSTFLEX produce coperte isolanti su misura per i tubi di scarico dei motori diesel destinate a gruppi elettrogeni, motori marini, macchinari pesanti e sistemi di alimentazione industriali. I materiali, gli spessori dell’isolamento, le forme e i sistemi di fissaggio possono essere sviluppati in base a disegni, misure, campioni e condizioni operative effettive.

Un sistema di isolamento dello scarico dei motori diesel ben progettato dovrebbe garantire un equilibrio tra resistenza termica, prestazioni termiche, resistenza alle vibrazioni, facilità di manutenzione e geometria dei componenti. Quando questi fattori vengono considerati nel loro insieme, le coperte isolanti rimovibili per lo scarico rappresentano una soluzione efficace per il controllo del calore intorno ai sistemi di scarico dei motori diesel.
