Isolamento del tubo di scarico del diesel vs coperta isolante rimovibile
{{{sourceTextContent.subTitle}}}
Confronta il rivestimento tradizionale dei tubi di scarico con le coperte isolanti rimovibili per motori diesel, generatori, impianti navali e apparecchiature industriali di generazione di energia.
{{{sourceTextContent.description}}}
Sia il rivestimento isolante per tubi di scarico diesel che le coperte isolanti rimovibili vengono utilizzati per ridurre la dispersione termica e il calore radiante provenienti dagli impianti di scarico ad alta temperatura, ma presentano differenze significative in termini di installazione, manutenzione, durata e idoneità all’impiego su componenti complessi del motore.

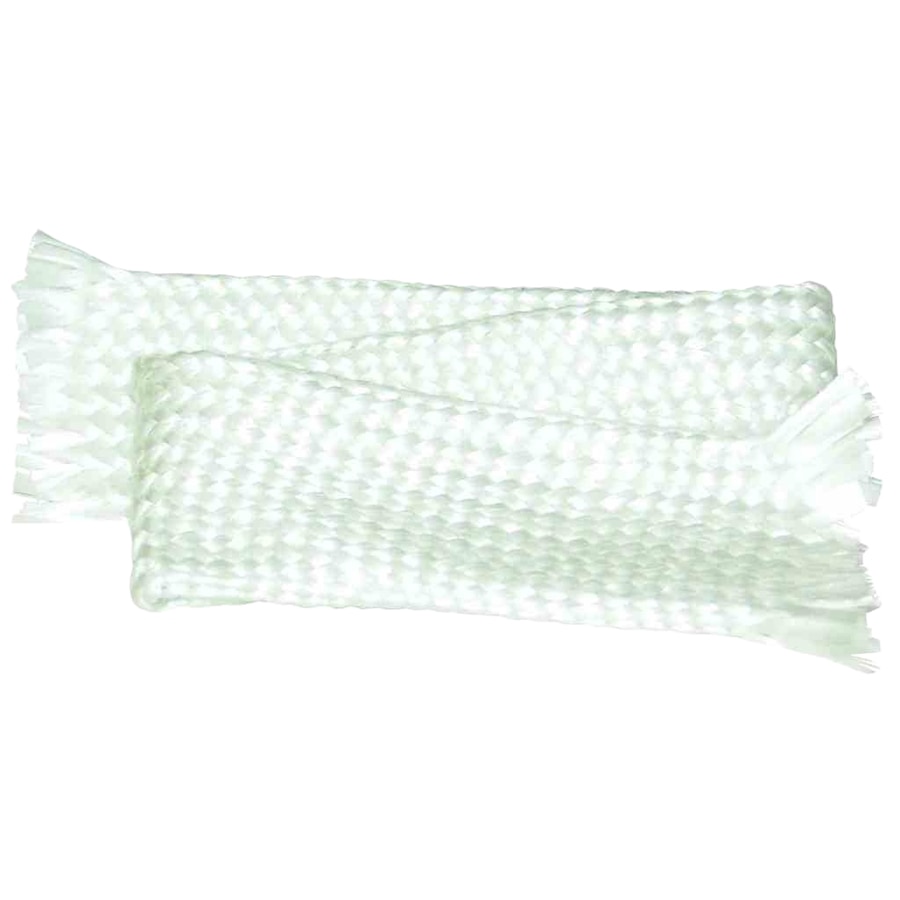

Il tradizionale rivestimento isolante per tubi di scarico viene solitamente applicato direttamente attorno al tubo in strati continui. A seconda dell’impianto, l’isolante può essere costituito da fibra di vetro, silice, fibra ceramica o altri materiali resistenti alle alte temperature, rivestiti con tessuto protettivo, lamina metallica o rivestimento metallico.
Questo metodo è in grado di fornire un efficace isolamento termico per tratti di tubo lunghi e relativamente semplici.
Una coperta isolante rimovibile per lo scarico presenta una struttura diversa. Viene prodotta come una guaina termica già pronta che si adatta al componente di scarico e viene fissata con elementi di fissaggio rimovibili. La coperta può essere rimossa durante la manutenzione e reinstallata in seguito.
Per i motori diesel, i gruppi elettrogeni e le apparecchiature marine, questa differenza può avere un impatto significativo sulla funzionalità a lungo termine.
L’isolamento tradizionale dello scarico è spesso adatto alle tubazioni di scarico rettilinee in cui l’accesso per la manutenzione è limitato e si prevede che l’isolamento rimanga in posizione per lunghi periodi.
Le coperte isolanti rimovibili per lo scarico sono generalmente più adatte ai componenti che richiedono ispezioni, riparazioni o sostituzioni regolari.
Tra le applicazioni tipiche figurano:
Collettori di scarico diesel
Tubi di uscita del turbocompressore
Gomiti di scarico
Flangie
Raccordi flessibili di scarico
Tubazioni di scarico dei generatori
Sistemi di scarico dei motori marini
Marmitte e silenziatori
Giunti di dilatazione
Gruppi di scarico per motori industriali
La manutenzione rappresenta una delle differenze più significative tra i due sistemi.
Potrebbe essere necessario tagliare, srotolare o danneggiare parzialmente l’isolamento permanente o semipermanente prima di poter effettuare interventi di manutenzione sul tubo o sul componente. La reinstallazione può richiedere nuovo materiale isolante, rivestimenti protettivi e manodopera aggiuntiva.
Una copertura isolante rimovibile è progettata specificamente per consentire accessi ripetuti. Ganci, molle, fili di fissaggio, cinghie o altri sistemi di fissaggio consentono di rimuovere la copertura senza danneggiare la struttura isolante.
Ciò può ridurre i tempi di manutenzione sui motori diesel e sugli impianti di generazione in cui gli intervalli di manutenzione sono frequenti.
La geometria dei componenti è un altro aspetto importante da considerare.
Il rivestimento tradizionale dei tubi di scarico è generalmente più facile da installare su tubi diritti e curve semplici.
Componenti complessi come collettori, turbocompressori, flange di grandi dimensioni, silenziatori e gomiti irregolari possono risultare difficili da isolare in modo uniforme utilizzando metodi di avvolgimento convenzionali.
Una coperta isolante per lo scarico su misura può essere modellata in base alla geometria effettiva del componente. È possibile realizzare aperture su misura per sensori, staffe di montaggio, bulloni e collegamenti di servizio, contribuendo a ridurre le aree calde esposte pur preservando l’accesso per la manutenzione.
I due sistemi possono anche utilizzare materiali isolanti simili, ma il modo in cui tali materiali vengono assemblati è diverso.
Una coperta rimovibile può includere:
Un tessuto resistente alle alte temperature sul lato esposto al calore
Un’anima isolante in fibra di vetro, silice o fibra ceramica
Uno strato protettivo esterno rinforzato o rivestito
Ganci in acciaio inossidabile, molle o altri elementi di fissaggio
Filo da cucito resistente alle alte temperature
Cuciture personalizzate, sovrapposizioni e aperture di accesso
Materiali quali tessuto in fibra di vetro, tessuto ad alto contenuto di silice, isolante in fibra ceramica, rete in acciaio inossidabile e fibra di vetro rivestita in silicone possono essere selezionati in base alla temperatura di esercizio e alle condizioni ambientali.
La durata dipende in larga misura dall’ambiente di installazione.
I motori diesel generano vibrazioni continue e cicli termici ripetuti. Se il rivestimento isolante convenzionale si allenta o si danneggia, possono formarsi fessure che espongono le superfici calde delle tubazioni.
Una copertura rimovibile ben progettata può essere realizzata con punti di fissaggio definiti e uno spessore dell’isolante controllato per mantenere la copertura durante il funzionamento del motore.
Occorre inoltre tenere in considerazione la presenza di olio, umidità e contaminanti.
I vani dei generatori e le sale macchine possono esporre i sistemi di isolamento a nebbia d’olio, condensa o fluidi di manutenzione. Le installazioni marine possono presentare inoltre elevata umidità e ventilazione limitata.
In questi ambienti, il materiale di rivestimento esterno assume particolare importanza.
Il rivestimento isolante per tubi di scarico può essere preferibile quando:
Il percorso del tubo è lungo e relativamente rettilineo
L’accesso per la manutenzione è raramente necessario
Lo spazio di installazione è costante
È accettabile un sistema di isolamento permanente
La geometria del tubo è semplice
Una coperta isolante rimovibile per lo scarico può essere preferibile quando:
Il componente richiede una manutenzione regolare
La geometria dello scarico è complessa
È necessario accedere a flange, sensori o raccordi
L’apparecchiatura opera in condizioni di vibrazioni significative
L’isolamento deve essere ripetutamente rimosso e reinstallato
È richiesta una soluzione su misura
L’applicazione coinvolge un collettore, un turbocompressore, un silenziatore o un componente di scarico irregolare
In molti sistemi con motori diesel, la soluzione migliore non consiste necessariamente nell’utilizzare un unico metodo.
I tratti di scarico rettilinei possono utilizzare rivestimenti isolanti convenzionali, mentre i collettori, le flange, i turbocompressori e le sezioni che richiedono una manutenzione intensiva utilizzano coperte isolanti rimovibili.
Questo approccio ibrido consente agli ingegneri di bilanciare costi, prestazioni termiche e facilità di manutenzione nell’intero sistema di scarico.
Per i gruppi elettrogeni, le coperte rimovibili sono particolarmente utili in corrispondenza dei componenti di scarico sul lato motore, dove la manutenzione ordinaria è frequente.
Per i motori marini, le coperte rimovibili su misura possono semplificare la manutenzione in sale macchine anguste.
Per i sistemi diesel industriali, possono contribuire a ridurre il calore radiante mantenendo l’accesso ai componenti critici dello scarico.
BSTFLEX produce coperte isolanti rimovibili su misura per lo scarico e sistemi di isolamento per tubi di scarico ad alta temperatura destinati a motori diesel, gruppi elettrogeni, attrezzature marine e macchinari industriali. I materiali, lo spessore dell’isolamento, la geometria e i sistemi di fissaggio possono essere sviluppati in base a disegni, misure, campioni e condizioni operative effettive.
Quando si deve scegliere tra il rivestimento isolante dei tubi di scarico diesel e una coperta isolante rimovibile, la domanda chiave non riguarda solo la quantità di calore da contenere, ma anche la frequenza con cui è necessario accedere al componente. Per i sistemi di scarico diesel che richiedono una manutenzione intensiva, le coperte isolanti rimovibili offrono spesso una soluzione di gestione termica a lungo termine più pratica.
