Isolamento del tubo di scarico del generatore: perché è importante per la gestione termica del gruppo elettrogeno

{{{sourceTextContent.subTitle}}}

In che modo le coperte isolanti per i tubi di scarico dei generatori contribuiscono a controllare il calore all’interno dei vani dei gruppi elettrogeni e a proteggere i componenti elettrici, meccanici e strutturali circostanti.

{{{sourceTextContent.description}}}

L'isolamento dei tubi di scarico dei generatori svolge un ruolo importante nel controllo del calore all'interno dei gruppi elettrogeni diesel e dei sistemi di generazione chiusi. Le tubazioni di scarico possono raggiungere temperature elevate e rilasciare una notevole quantità di calore radiante nell'ambiente circostante, compromettendo il funzionamento delle apparecchiature elettriche, dei cavi, dei tubi flessibili, dei componenti del motore e di altre parti sensibili al calore.

Un sistema di isolamento dei tubi di scarico progettato correttamente crea una barriera termica attorno alle tubazioni di scarico calde per ridurre il trasferimento di calore all’ambiente circostante. Ciò può aiutare a gestire la temperatura dell’involucro, limitare l’esposizione al calore radiante e migliorare le condizioni termiche intorno al sistema del generatore.

L’isolamento dei tubi di scarico dei generatori viene comunemente utilizzato su:

Tubi di scarico dei generatori diesel

Collettori dei generatori

Tubazioni di uscita del turbocompressore

Gomiti di scarico

Marmitte e silenziatori

Raccordi flessibili di scarico

Flangie

Giunti di dilatazione

Altri componenti di scarico ad alta temperatura

I requisiti per l’isolamento dei gas di scarico dei generatori possono variare notevolmente da un’installazione all’altra. Un piccolo gruppo elettrogeno incassato può presentare uno spazio molto limitato tra il tubo di scarico e i componenti elettrici, mentre un grande gruppo elettrogeno industriale può utilizzare tratti di scarico più lunghi con condizioni di ventilazione diverse.

Per questo motivo, l’isolamento dovrebbe essere selezionato in base alla configurazione effettiva del generatore, anziché utilizzare una soluzione standard per ogni applicazione.

Una copertura isolante rimovibile per lo scarico rappresenta una soluzione pratica per le tubazioni di scarico dei generatori. La copertura può essere realizzata in base alle dimensioni e alla geometria del componente di scarico e fissata mediante sistemi di fissaggio rimovibili.

Questo design offre due importanti funzioni: l’isolamento termico durante il funzionamento del generatore e un comodo accesso durante la manutenzione.

I gruppi elettrogeni richiedono una manutenzione periodica e i componenti di scarico potrebbero dover essere ispezionati, riparati o sostituiti. Un sistema di isolamento permanente può rendere più difficile l’accesso, poiché potrebbe essere necessario rimuovere l’isolamento prima di poter raggiungere il componente.

Una copertura isolante rimovibile per lo scarico del generatore può essere aperta e rimossa durante la manutenzione e reinstallata in seguito. Ciò la rende particolarmente utile in prossimità di flange, collegamenti del turbocompressore, collettori di scarico e altri componenti soggetti a manutenzione.

La struttura dell’isolamento del tubo di scarico del generatore comprende generalmente diversi strati.

Lo strato interno a contatto con il calore è selezionato per resistere all’esposizione alle alte temperature provenienti dal tubo di scarico. A seconda dell’applicazione, possono essere utilizzati tessuto in fibra di vetro, tessuto ad alto contenuto di silice, rete in acciaio inossidabile e altri tessuti resistenti alle alte temperature.

L’anima isolante fornisce la resistenza termica primaria. È possibile scegliere tra fibra di vetro, isolanti a base di silice e fibra ceramica in base alla resistenza termica richiesta e allo spessore dell’isolante.

Il rivestimento esterno protegge l’isolante da abrasione, vibrazioni, olio, umidità e manipolazioni ripetute. Quando è richiesta una maggiore resistenza agli agenti ambientali, si possono utilizzare fibra di vetro rivestita in silicone e altri tessuti tecnici.

La scelta dei materiali deve tenere conto sia della temperatura che dell’ambiente operativo del generatore.

Gli impianti di scarico dei generatori diesel sono sottoposti a ripetuti cicli di riscaldamento e raffreddamento, vibrazioni e movimenti meccanici. La coperta isolante deve quindi mantenere la propria struttura e l’integrità dei fissaggi durante il funzionamento ripetuto.

Anche l’ambiente circostante può influenzare la progettazione.

Nebbia d’olio, condensa, polvere e fluidi di manutenzione possono entrare in contatto con la superficie esterna. Uno strato esterno protettivo adeguato può contribuire a migliorare la durata del sistema isolante in queste condizioni.

L’isolamento del tubo di scarico del generatore può inoltre contribuire a proteggere i componenti vicini.

Cavi elettrici, cablaggi di controllo, sensori, tubazioni idrauliche, sistemi di alimentazione e componenti strutturali possono trovarsi relativamente vicini alle tubazioni di scarico calde. L’esposizione continua al calore radiante può aumentare lo stress termico su questi componenti.

Contenere il calore attorno al tubo di scarico può ridurre la quantità di calore radiante rilasciata nell’involucro circostante.

Lo spessore dell’isolamento è un altro importante parametro di progettazione.

Lo spessore corretto dipende dalla temperatura di scarico, dal diametro del tubo, dalle condizioni ambientali, dallo spazio di installazione disponibile e dalla temperatura superficiale esterna richiesta. Un maggiore spessore dell’isolamento non è sempre praticabile, poiché gli alloggiamenti dei gruppi elettrogeni possono presentare rigidi limiti di spazio.

Gli ingegneri dovrebbero quindi stabilire l’obiettivo termico prima di selezionare la struttura della copertura isolante.

Tra i fattori importanti da specificare figurano:

Temperatura di esercizio del tubo di scarico

Temperatura massima di esposizione

Temperatura superficiale esterna richiesta

Diametro del tubo

Geometria del tubo e dei componenti

Spazio libero disponibile

Spessore dell’isolante

Vibrazioni del generatore

Esposizione a olio e umidità

Condizioni di ventilazione

Requisiti di manutenzione

Metodo di fissaggio

Ciclo operativo previsto

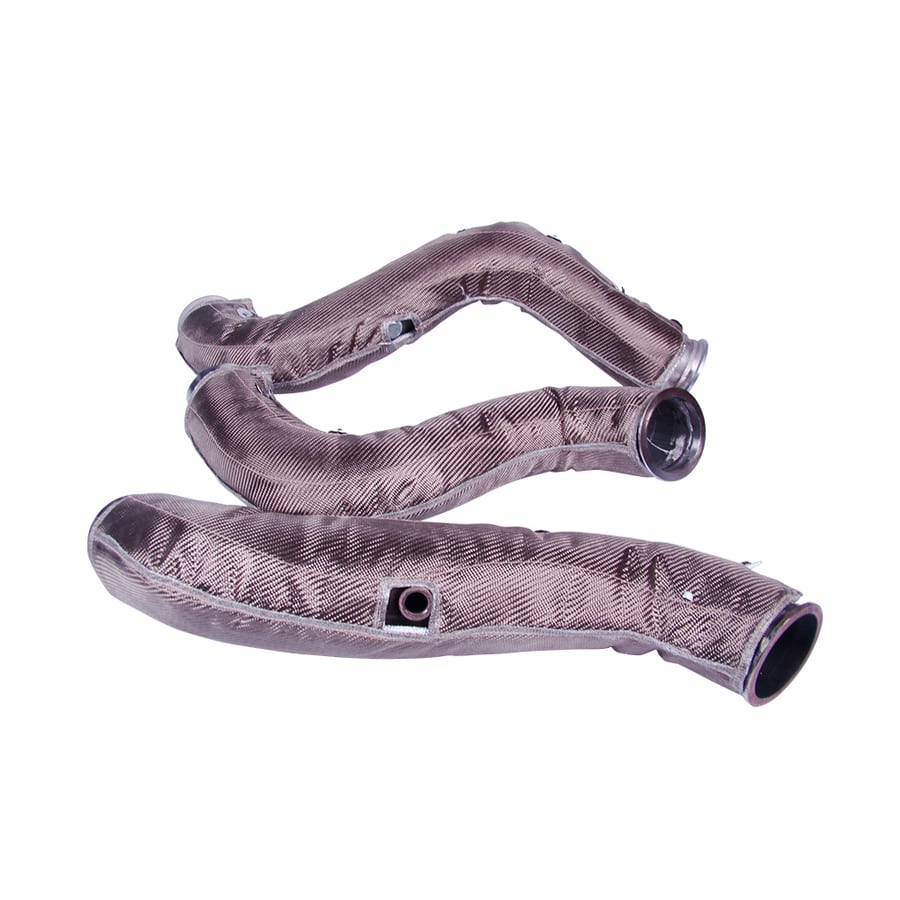

Per i tubi di scarico diritti dei generatori, l’isolamento può essere realizzato in sezioni cilindriche che si adattano attorno al tubo.

Per i gomiti e le sezioni irregolari, i pannelli sagomati su misura possono garantire una copertura migliore.

Per le flange e i punti di manutenzione, è possibile progettare sezioni rimovibili in modo che i tecnici possano accedere al collegamento senza dover rimuovere l’intero sistema di isolamento dello scarico.

Anche i sistemi di scarico dei generatori di grandi dimensioni possono trarre vantaggio da una struttura segmentata. È possibile installare più sezioni di coperta isolante lungo il percorso dello scarico, consentendo la rimozione delle singole sezioni quando è necessaria la manutenzione.

Anche l’obiettivo termico dovrebbe essere chiaramente definito.

Alcune applicazioni dei generatori richiedono principalmente la protezione del personale dalle superfici calde. Altre si concentrano sulla riduzione del calore radiante all’interno dell’involucro. In installazioni più esigenti, l’obiettivo può essere quello di proteggere le apparecchiature elettriche o di mantenere una temperatura specifica all’interno dell’involucro.

Questi requisiti possono determinare spessori di isolamento e combinazioni di materiali diversi.

Una coperta isolante per lo scarico può anche essere abbinata a uno scudo termico per lo scarico. La coperta riduce il trasferimento di calore direttamente dal tubo di scarico, mentre uno scudo termico può fornire una protezione aggiuntiva per un componente specifico nelle vicinanze.

Questo approccio combinato può essere utile nei casi in cui la configurazione del generatore lasci pochissimo spazio tra l’impianto di scarico e le apparecchiature sensibili.

Rispetto al rivestimento isolante convenzionale per lo scarico, una coperta isolante rimovibile facilita l’accesso per la manutenzione e può essere riutilizzata dopo l’intervento. Rispetto a un semplice schermo termico metallico, l’isolamento diretto del tubo di scarico garantisce il contenimento termico attorno al tubo caldo stesso.

BSTFLEX produce coperte isolanti su misura per i tubi di scarico dei generatori e camicie termiche rimovibili per gruppi elettrogeni diesel e apparecchiature di alimentazione industriali. I prodotti possono essere realizzati in base a disegni, dimensioni dei tubi, campioni di componenti e requisiti operativi.

Le combinazioni di materiali possono includere fibra di vetro, tessuto ad alto contenuto di silice, isolamento in fibra ceramica, rete in acciaio inossidabile e fibra di vetro rivestita in silicone, a seconda della temperatura, delle condizioni meccaniche e dell’esposizione ambientale.

Per i sistemi di generatori diesel chiusi, in cui il calore dei gas di scarico contribuisce all’innalzamento della temperatura dell’involucro o mette a rischio i componenti vicini, un isolamento del tubo di scarico del generatore progettato correttamente offre un metodo efficace per controllare il calore, mantenendo al contempo l’accesso per l’ispezione e la manutenzione.
