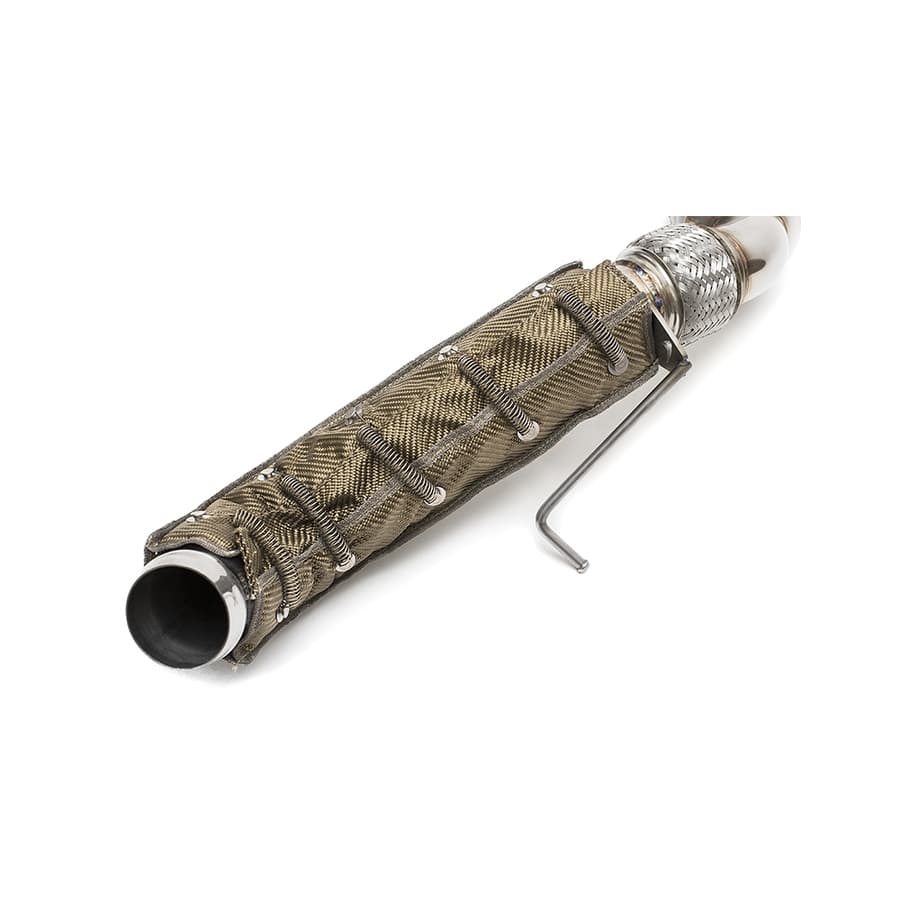

Coperta isolante per scarichi marini destinata agli impianti di scarico dei motori

{{{sourceTextContent.subTitle}}}

coperta isolante per scarichi navali

{{{sourceTextContent.description}}}

Una coperta isolante per sistemi di scarico marini è progettata per controllare il calore generato dagli impianti di scarico ad alta temperatura su imbarcazioni, navi, imbarcazioni da lavoro, attrezzature offshore e gruppi motopropulsori marini. Avvolgendo i tubi di scarico caldi e i componenti correlati con un isolante tecnico, la coperta contribuisce a ridurre le temperature superficiali esterne, a limitare il trasferimento di calore per irraggiamento e a creare un ambiente termico più sicuro attorno al vano motore.

Gli impianti di scarico marini operano in condizioni estreme. Le elevate temperature dei gas di scarico, le continue vibrazioni del motore, lo spazio di installazione limitato, l’umidità, l’esposizione alla salsedine e la manutenzione frequente possono rendere difficile l’installazione e la manutenzione dell’isolamento convenzionale. Una coperta isolante rimovibile per scarichi, progettata correttamente, fornisce protezione termica consentendo al contempo agli ingegneri e al personale di manutenzione di accedere all’impianto di scarico quando necessario.

BSTFLEX produce coperte isolanti personalizzate per sistemi di scarico navali, adatte a diverse configurazioni del motore e geometrie di scarico. L’isolante può essere realizzato attorno a tubi diritti, curve, gomiti, flange, giunti di dilatazione, collettori, raccordi del turbocompressore, silenziatori e altri componenti irregolari.

Perché utilizzare una coperta isolante su un sistema di scarico navale?

La gestione del calore è particolarmente importante nei vani motore delle imbarcazioni, poiché i componenti di scarico possono funzionare a temperature significativamente più elevate rispetto alle apparecchiature circostanti. Il calore radiante e convettivo proveniente da un tubo di scarico non isolato può aumentare la temperatura dei tubi flessibili, dei cavi, dei sensori, dei componenti del sistema di alimentazione e delle parti strutturali nelle vicinanze.

Una coperta isolante per scarichi marini crea una barriera termica tra il componente di scarico caldo e l’ambiente circostante.

A seconda del progetto dell’impianto, l’isolamento può offrire diversi vantaggi pratici:

Temperature superficiali esterne più basse
Riduzione del calore radiante all’interno del vano motore
Protezione dei componenti vicini
Maggiore sicurezza per l’operatore e durante la manutenzione
Migliore gestione termica intorno ai motori marini
Minore esposizione al calore per gli impianti elettrici e idraulici
Maggiore facilità di rimozione e reinstallazione rispetto all’isolamento permanente
Maggiore protezione dei componenti di scarico in spazi ristretti

L’obiettivo non è semplicemente quello di coprire il tubo di scarico. Il sistema di isolamento deve essere progettato in base alla temperatura dei componenti, allo spazio disponibile, ai movimenti meccanici e ai requisiti di manutenzione.

Struttura della copertura isolante per scarichi marini

Una coperta isolante per scarichi marini è normalmente costituita da diversi strati funzionali anziché da un unico materiale isolante.

Il rivestimento esterno fornisce protezione meccanica e ambientale. A seconda dell’applicazione, questo strato può essere realizzato in tessuto di fibra di vetro, fibra di vetro rivestita in silicone, tessuto alluminizzato, tessuto di silice o altro tessuto resistente alle alte temperature.

Lo strato isolante fornisce la resistenza termica primaria. Le opzioni più comuni includono fibra di vetro, silice, fibra ceramica e altri materiali isolanti resistenti alle alte temperature.

È possibile scegliere un rivestimento interno o uno strato resistente al calore in base alla temperatura e alla configurazione del componente. La superficie interna deve essere compatibile con l’ambiente operativo e non deve interferire con il componente di scarico.

Anche il sistema di fissaggio è importante. Filo di acciaio inossidabile, cinghie, ganci, fibbie, sistemi di allacciatura o altri metodi di fissaggio meccanico possono essere integrati nella copertura in modo che rimanga salda nonostante le vibrazioni del motore.

Per le attrezzature marine, l’intera struttura deve essere considerata come un sistema. Un materiale isolante per alte temperature da solo non determina se la coperta finita sia adatta a un’applicazione marina.

Componenti dello scarico dei motori marini che possono essere isolati

È possibile produrre una coperta isolante personalizzata per lo scarico marino per molte sezioni diverse di un sistema di scarico.

Le applicazioni tipiche includono:

Tubi di scarico marini

I tubi di scarico lunghi possono generare un notevole calore radiante all’interno della sala macchine. Una coperta isolante rimovibile può coprire il tubo mantenendo libero l’accesso per ispezioni e interventi di manutenzione.

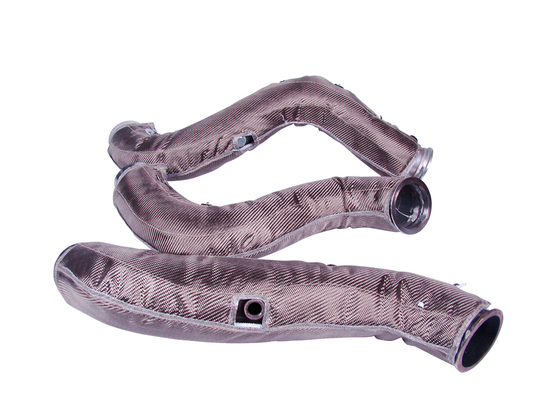

Gomiti e curve di scarico

I gomiti presentano spesso geometrie complesse e sono difficili da isolare con manicotti standard. Le coperte realizzate su misura possono seguire la forma effettiva del componente.

Collettori di scarico

I collettori possono riunire più passaggi di scarico in uno spazio ridotto. L’isolamento aiuta a controllare il calore intorno al collettore e ai componenti del motore adiacenti.

Raccordi del turbocompressore

Le aree di scarico del turbocompressore possono operare ad alte temperature e richiedono spesso una protezione termica per i componenti circostanti. È possibile progettare un isolamento su misura in base agli spazi liberi disponibili.

Silenziatori

I silenziatori di scarico marini possono avere diametri elevati e raccordi irregolari. Una coperta isolante a sezioni può fornire copertura termica pur rimanendo rimovibile per la manutenzione.

Flange e collegamenti di manutenzione

È possibile incorporare sezioni speciali attorno a flange, punti di ispezione e aree di collegamento, in modo che i punti critici di manutenzione rimangano accessibili.

Progettazione di una coperta isolante per lo scarico navale

Le applicazioni navali richiedono molto più della semplice scelta dello spessore dell’isolante. La coperta deve essere progettata in base alle condizioni fisiche e operative dell’impianto di scarico.

Temperatura

Prima di scegliere la struttura dell’isolamento, è necessario stabilire la temperatura di esercizio continua e la temperatura di picco potenziale. I sistemi che operano a temperature più elevate potrebbero richiedere un isolamento a base di silice o ceramica anziché i materiali standard in fibra di vetro.

Geometria dei componenti

Gli impianti di scarico navali presentano spesso curve, riduttori, flange e giunti saldati. È possibile realizzare una copertura su misura sulla base di misure, disegni, modelli o dati tridimensionali dei componenti.

Spazio libero

Lo spazio disponibile tra il componente di scarico e le apparecchiature circostanti è un parametro di progettazione importante. Lo spessore dell’isolamento deve essere scelto in modo da garantire le prestazioni termiche richieste senza interferire con i componenti adiacenti.

Vibrazioni e movimento

I motori marini generano vibrazioni continue. I componenti di scarico possono inoltre muoversi rispetto alle strutture circostanti durante il funzionamento del motore. Il sistema di fissaggio del rivestimento isolante deve adattarsi a questo movimento senza allentarsi o danneggiarsi.

Accesso per la manutenzione

Un sistema di isolamento installato in modo permanente può rendere difficile l’ispezione. Le coperte rimovibili possono essere suddivise in più sezioni, consentendo ai tecnici di rimuovere solo la parte necessaria dell’isolamento.

Umidità e ambiente marino

Le apparecchiature marine possono essere esposte a umidità, condensa e ambienti salini. Il tessuto esterno, le cuciture, i componenti di fissaggio e la struttura complessiva devono quindi essere scelti tenendo conto dell’ambiente di installazione.

Materiali comuni per le coperte isolanti per scarichi marini

Le diverse applicazioni relative agli scarichi marini richiedono diverse combinazioni di materiali.

L’isolamento a base di fibra di vetro viene comunemente scelto per applicazioni in cui sono importanti la resistenza alle alte temperature, la flessibilità e l’efficienza in termini di costi.

Il tessuto in silice e l’isolante in silice possono essere presi in considerazione per applicazioni che richiedono una maggiore resistenza alle alte temperature e un’eccellente resistenza all’esposizione termica.

L’isolante in fibra ceramica è adatto per componenti di scarico ad alta temperatura in cui è richiesto un elevato livello di resistenza termica.

I tessuti esterni alluminizzati possono fornire una protezione termica riflettente e sono utili quando il controllo del calore radiante è un obiettivo progettuale importante.

I tessuti in fibra di vetro rivestiti in silicone possono essere scelti quando sono richieste flessibilità, resistenza all’abrasione e protezione del tessuto esterno.

La combinazione corretta dipende dalla temperatura di scarico, dal luogo di installazione, dallo spessore di isolamento richiesto e dalle condizioni ambientali.

Design rimovibile per la manutenzione dei motori marini

Uno dei principali vantaggi di una coperta isolante per lo scarico marino è la sua struttura rimovibile.

I motori marini richiedono ispezioni e manutenzioni periodiche. I collegamenti di scarico, i turbocompressori, i collettori, le flange e altri componenti potrebbero dover essere ispezionati o sostituiti durante la vita utile dell’apparecchiatura.

Una copertura rimovibile può essere aperta e reinstallata senza danneggiare il sistema di isolamento.

Questo approccio consente di ridurre i disagi legati alla manutenzione e rende l’isolamento termico più pratico per le sale macchine navali.

È inoltre possibile utilizzare più sezioni di copertura su gruppi di scarico complessi. Anziché realizzare un’unica copertura di grandi dimensioni, il sistema può essere suddiviso in singole sezioni attorno a gomiti, tubi diritti, flange e altri componenti.

Coperte isolanti personalizzate per scarichi navali

I sistemi di scarico navali raramente presentano geometrie identiche tra motori e imbarcazioni diversi. Per questo motivo, la realizzazione su misura è spesso più pratica rispetto all’utilizzo di un prodotto isolante universale per scarichi.

BSTFLEX è in grado di produrre coperte isolanti per scarichi navali in base alle dimensioni dei componenti, a disegni, fotografie, modelli o alle specifiche del cliente.

La personalizzazione può includere:

Lunghezza e diametro personalizzati
Struttura a più sezioni
Aperture per raccordi e sensori
Aperture per flange
Copertura di gomiti e curve
Diversi spessori di isolamento
Tessuti esterni resistenti alle alte temperature
Superfici esterne riflettenti
Sistemi di fissaggio in acciaio inossidabile
Sistemi di fissaggio rimovibili
Etichette e identificazioni personalizzate

Ciò consente al sistema di isolamento di adattarsi alla configurazione effettiva dello scarico, anziché imporre un prodotto standard su un componente navale complesso.

Applicazioni

Le coperte isolanti per scarichi navali possono essere utilizzate su:

Motori diesel marini
Motori navali
Motori per imbarcazioni
Imbarcazioni da lavoro
Rimorchiatori
Pescherecci
Attrezzature offshore
Generatori marini
Motori ausiliari
Sistemi di alimentazione marini commerciali
Sistemi di scarico della sala macchine

Copertura isolante per scarichi marini vs avvolgimento per scarichi

La tradizionale fascia isolante per scarichi viene normalmente installata avvolgendo un materiale flessibile attorno al tubo. Questo approccio può essere efficace per geometrie di scarico relativamente semplici, ma può risultare meno pratico quando sono necessarie frequenti rimozioni o interventi di manutenzione.

Una coperta isolante rimovibile per scarichi navali è realizzata come una copertura su misura. Può incorporare strati isolanti, un tessuto protettivo esterno e elementi di fissaggio meccanici.

Per le sale macchine navali in cui l’accessibilità per la manutenzione, la geometria complessa dei componenti e la facilità di manutenzione a lungo termine sono fattori importanti, una copertura rimovibile su misura può rappresentare una soluzione più pratica per la gestione termica.

Scelta del giusto isolamento per gli scarichi navali

La copertura isolante per scarichi navali più adatta deve essere scelta in base all’ambiente operativo nel suo complesso, piuttosto che alla sola temperatura.

I parametri chiave includono:

Temperatura di esercizio dello scarico
Temperatura di picco
Dimensioni dei componenti
Spazio disponibile per l’installazione
Riduzione richiesta della temperatura superficiale
Spessore di isolamento richiesto
Vibrazioni del motore
Esposizione all’umidità
Frequenza di manutenzione
Metodo di fissaggio richiesto
Condizioni ambientali navali
Durata di vita richiesta

Fornire le dimensioni precise dei componenti e le condizioni operative consente di ottimizzare la struttura dell’isolante per l’applicazione specifica.

Produttore di coperte isolanti per scarichi navali

BSTFLEX fornisce coperte isolanti personalizzate per alte temperature destinate a sistemi di scarico navali e altre applicazioni industriali di gestione termica. Ogni coperta può essere progettata in base alla geometria del componente, ai requisiti di temperatura e all’ambiente di installazione.

Per tubi di scarico, collettori, gomiti, marmitte, turbocompressori o gruppi di scarico completi di motori navali, è possibile sviluppare un isolamento su misura che garantisca protezione termica, mantenendo al contempo l’accessibilità per ispezioni e manutenzione.

Se state cercando coperte isolanti per scarichi navali per una nuova imbarcazione, un motore di ricambio, un generatore marino o un sistema di scarico esistente, forniteci le dimensioni dei componenti, la temperatura di esercizio e i requisiti di installazione. Sarà quindi possibile sviluppare una soluzione isolante su misura per la specifica configurazione dello scarico.
