Coperte isolanti per scarichi navali destinate a componenti del motore ad alta temperatura

{{{sourceTextContent.subTitle}}}

Copertura isolante per scarichi marini

{{{sourceTextContent.description}}}

Le coperte isolanti per scarichi marini sono prodotti di protezione termica progettati per controllare il calore intorno ai componenti di scarico ad alta temperatura presenti nei motori marini e nei sistemi di propulsione. Vengono comunemente installate su tubi di scarico, collettori, gomiti, raccordi del turbocompressore, silenziatori e altri componenti in cui il calore eccessivo può influire sulle apparecchiature circostanti o generare temperature superficiali pericolose.

A differenza delle semplici fasce isolanti per lo scarico, una copertura isolante per scarichi navali è solitamente realizzata come una copertura isolante su misura a più strati. La struttura può essere adattata alla geometria del componente di scarico, alla temperatura di esercizio, allo spazio disponibile e ai requisiti di manutenzione dell’imbarcazione o del sistema motore.

Per le applicazioni nautiche, l’isolamento termico deve inoltre resistere a vibrazioni continue, a ripetuti cicli di riscaldamento e raffreddamento, all’umidità e alle condizioni estreme presenti nella sala macchine. Una copertura progettata correttamente deve quindi garantire un equilibrio tra prestazioni termiche, resistenza meccanica e facilità di manutenzione.

BSTFLEX produce coperte isolanti personalizzate per scarichi navali destinate a diverse configurazioni di motori e applicazioni di propulsione navale, tra cui motori diesel, motori ausiliari, generatori navali e sistemi di scarico per imbarcazioni commerciali.

Coperte isolanti per scarichi navali per la gestione del calore in sala macchine

Un componente dello scarico non isolato può trasferire una notevole quantità di calore nel vano motore circostante. Ciò è particolarmente importante quando i tubi di scarico o i collettori si trovano in prossimità di cavi, tubi flessibili, sensori, componenti dell’impianto di alimentazione o parti strutturali.

Una copertura isolante per scarichi navali riduce il trasferimento diretto di calore dalla superficie dello scarico all’ambiente circostante.

Le funzioni principali includono:

Riduzione della temperatura esterna della superficie dello scarico
Limitazione del calore radiante all’interno del vano motore
Protezione dei componenti vicini dal calore eccessivo
Miglioramento della gestione termica intorno ai motori marini
Riduzione dell’esposizione al calore dei sistemi elettrici e idraulici
Garanzia di un ambiente di lavoro più sicuro per il personale addetto alla manutenzione
Mantenimento delle prestazioni isolanti intorno a componenti di scarico complessi

Le prestazioni termiche effettive dipendono dalla temperatura di scarico, dal materiale isolante, dallo spessore della copertura, dalla geometria dei componenti e dalle condizioni di installazione.

Dove vengono utilizzate le coperte isolanti per scarichi marini

Le coperte isolanti per scarichi marini possono essere realizzate per singoli componenti o integrate in un sistema più ampio di gestione termica dello scarico.

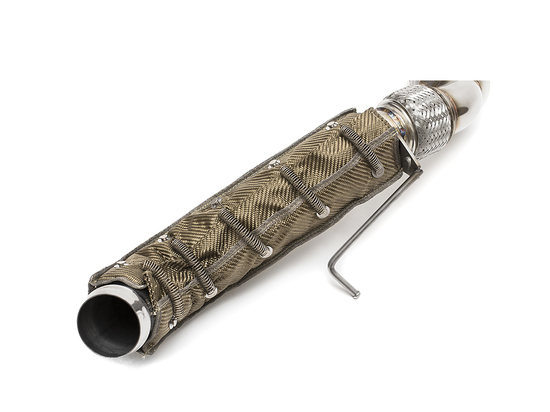

Tubi di scarico

I tubi di scarico diritti sono tra i componenti più semplici da isolare. Una copertura su misura può fornire una copertura circonferenziale completa, incorporando al contempo un pratico sistema di fissaggio per la rimozione.

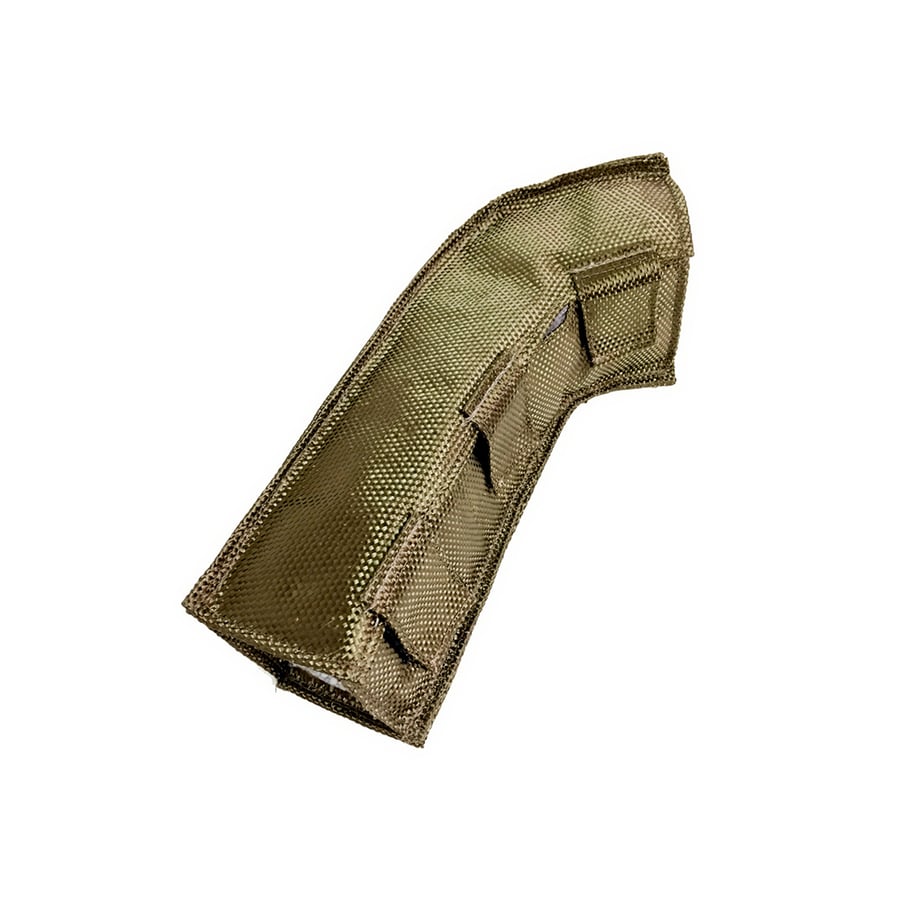

Gomiti di scarico

I gomiti e le curve sono difficili da coprire con guaine standard poiché la loro geometria varia lungo la lunghezza del componente. La realizzazione di coperte su misura consente all’isolamento di seguire la forma effettiva.

Collettori di scarico

I collettori dei motori marini possono contenere più uscite e punti di collegamento in uno spazio relativamente ridotto. È possibile progettare sezioni singole o una copertura di forma speciale per coprire il collettore, mantenendo al contempo l’accesso alle aree critiche.

Collegamenti di scarico del turbocompressore

Le aree ad alta temperatura intorno ai turbocompressori richiedono spesso una protezione termica aggiuntiva. È possibile realizzare una copertura su misura che si adatti agli spazi disponibili e ai componenti adiacenti.

Silenziatori marini

I grandi silenziatori marini possono generare calore considerevole e possono trovarsi in spazi ristretti della sala macchine. Le coperte isolanti rimovibili forniscono protezione termica senza limitare in modo permanente l’accesso al silenziatore.

Flange e punti di collegamento

È possibile incorporare aperture speciali e sezioni separate della copertura attorno alle flange di scarico, ai punti di ispezione e ai collegamenti di manutenzione.

Perché le coperte isolanti rimovibili per lo scarico navale sono utili

Le apparecchiature navali richiedono ispezioni e manutenzioni regolari. Durante la vita operativa dell’imbarcazione, potrebbe essere necessario scollegare, ispezionare o sostituire i componenti dello scarico.

Per questo motivo, una struttura rimovibile è spesso preferibile a un isolamento permanente.

Una copertura isolante rimovibile per lo scarico può essere aperta, rimossa e reinstallata senza danneggiare il materiale isolante. Ciò consente di mantenere la protezione termica preservando al contempo l’accesso all’impianto di scarico.

La copertura può inoltre essere suddivisa in più sezioni.

Ad esempio, un gruppo di scarico complesso può utilizzare coperture separate per:

Collettore di scarico
Gomito di scarico
Tubo diritto
Flangia
Raccordo del turbocompressore
Silenziatore

Questo approccio modulare può semplificare l’installazione e ridurre la quantità di isolamento che deve essere rimossa durante la manutenzione.

Materiali utilizzati nelle coperte isolanti per sistemi di scarico navali

La scelta dei materiali deve essere effettuata in base alla temperatura di esercizio e all’ambiente di installazione.

Il tessuto in fibra di vetro è ampiamente utilizzato per le coperture isolanti ad alta temperatura in cui sono richieste flessibilità e resistenza termica.

Il tessuto in silice può essere utilizzato per applicazioni a temperature più elevate in cui è richiesta una maggiore resistenza all’esposizione termica.

L’isolamento in fibra ceramica è adatto per componenti di scarico ad alta temperatura particolarmente esigenti che richiedono un elevato livello di resistenza termica.

Il tessuto in fibra di vetro rivestito in silicone può fornire una superficie esterna flessibile e resistente per applicazioni che richiedono una protezione aggiuntiva contro l’abrasione e la manipolazione.

Il tessuto alluminizzato può essere scelto quando è necessaria una gestione termica riflettente intorno al sistema di scarico.

È possibile utilizzare componenti di fissaggio in acciaio inossidabile per fissare la coperta isolante e migliorarne la durata in presenza di vibrazioni continue del motore.

La struttura finale può combinare diversi materiali per soddisfare i requisiti termici e meccanici di un particolare sistema di scarico marino.

Struttura della coperta isolante per scarichi marini

Una tipica coperta isolante su misura può contenere diversi strati funzionali.

Il rivestimento esterno protegge l’isolante dalla manipolazione e dall’esposizione ambientale.

L’anima isolante fornisce la resistenza termica primaria.

Lo strato interno viene selezionato in base alla temperatura e alle condizioni dei componenti di scarico.

Il sistema di fissaggio mantiene la copertura attorno al componente e ne consente la rimozione quando necessario.

A seconda della geometria del componente, è possibile utilizzare diversi metodi di costruzione. I pannelli piatti sono adatti a forme relativamente semplici, mentre i modelli composti da più pezzi sono più indicati per gomiti, collettori e gruppi di scarico irregolari.

Gestione delle vibrazioni nei sistemi di scarico marini

Le vibrazioni rappresentano un fattore importante da considerare nella progettazione delle coperte isolanti per scarichi marini.

A differenza delle tubazioni industriali fisse, i sistemi di scarico dei motori marini possono essere soggetti a movimenti meccanici continui. La copertura deve quindi rimanere fissata saldamente senza esercitare sollecitazioni eccessive sull’isolante o sulle cuciture.

I sistemi di fissaggio possono essere scelti in base alla forma del componente e ai requisiti di esercizio.

I possibili metodi di fissaggio includono:

Filo di acciaio inossidabile
Fascette metalliche
Ganci e anelli
Fibbie
Sistemi di allacciatura
Chiusure meccaniche
Sistemi di fissaggio combinati

Il sistema scelto dovrebbe garantire la stabilità della copertura durante il funzionamento, consentendone al contempo la rimozione durante gli interventi di manutenzione.

Personalizzazione delle coperture isolanti per scarichi navali

I prodotti isolanti standard potrebbero non adattarsi perfettamente ai gruppi di scarico navali, poiché la disposizione delle imbarcazioni e le configurazioni dei motori variano notevolmente.

È possibile realizzare copritubi di scarico marini su misura in base a:

Dimensioni dei componenti
Diametro del tubo di scarico
Disegni dei componenti
Fotografie dell’installazione
Modelli
Dati CAD
Spessore di isolamento richiesto
Temperatura di esercizio
Spazio disponibile
Requisiti di fissaggio

È inoltre possibile realizzare ritagli su misura per sensori, raccordi, staffe, fascette e altri componenti.

Questo approccio è particolarmente utile quando diversi componenti dello scarico sono situati vicini tra loro e lo spazio disponibile per l’isolamento è limitato.

Coperture isolanti per scarichi navali per diverse applicazioni

L’isolamento per scarichi navali può essere applicato a un’ampia gamma di attrezzature, tra cui:

Navi commerciali
Imbarcazioni da lavoro
Rimorchiatori
Pescherecci
Navi passeggeri
Attrezzature offshore
Motori diesel marini
Motori ausiliari
Generatori marini
Sistemi di scarico della sala macchine

Il progetto dell’isolamento può essere adattato in base alle dimensioni dell’attrezzatura e alle condizioni operative.

Guida alla scelta delle coperte isolanti per scarichi navali

Nella scelta di una coperta isolante per scarichi navali, è necessario considerare diversi parametri tecnici.

In primo luogo, occorre determinare la temperatura normale e quella massima dei gas di scarico. Ciò consente di stabilire la resistenza termica richiesta del sistema di isolamento.

Successivamente, occorre misurare la geometria del componente. Il solo diametro non è sufficiente per componenti complessi, poiché curve, flange e punti di collegamento influenzano la configurazione della copertura isolante.

È inoltre necessario misurare lo spazio libero disponibile. Un sistema di isolamento più spesso può fornire una maggiore resistenza termica, ma richiede spazio aggiuntivo per l’installazione.

Si deve quindi valutare la disposizione dei sistemi di fissaggio in base alle vibrazioni, alla frequenza di manutenzione e all’accessibilità.

Infine, nella scelta del tessuto esterno e degli elementi di fissaggio occorre tenere conto dell’ambiente marino.

I parametri di selezione importanti includono:

Parametro Considerazioni
Temperatura di scarico Determina i materiali isolanti idonei
Geometria del componente Definisce la configurazione della copertura isolante
Spessore dell’isolamento Influisce sulle prestazioni termiche e sullo spazio libero
Vibrazioni Determina i requisiti di fissaggio e di costruzione
Esposizione all’umidità Influisce sulla scelta del tessuto esterno
Manutenzione Determina la scelta di un design rimovibile o a sezioni
Spazio disponibile Limita lo spessore della copertura isolante
Accesso ai componenti Determina le aperture e le sezioni separate

Produttore di isolanti personalizzati per sistemi di scarico marini

BSTFLEX fornisce coperture isolanti personalizzate per sistemi di scarico marini ad alta temperatura, destinate alle applicazioni di gestione termica dei motori. Le coperture possono essere progettate per singoli componenti dello scarico oppure fornite come sistema di isolamento coordinato per più sezioni di un gruppo di scarico marino.

A seconda dell’applicazione, la struttura può includere fibra di vetro, silice, fibra ceramica, tessuto alluminizzato, fibra di vetro rivestita in silicone e altri materiali resistenti alle alte temperature.

L’obiettivo è fornire una barriera termica efficace, mantenendo al contempo la flessibilità necessaria per l’ispezione, la manutenzione e le ripetute installazioni.

Per un progetto relativo a una copertura isolante per sistemi di scarico navali, le informazioni utili includono le dimensioni dei componenti dello scarico, la temperatura di esercizio, fotografie o disegni, i requisiti di spessore dell’isolamento e lo spazio disponibile per l’installazione.

Sulla base di questi parametri, è possibile sviluppare una copertura isolante personalizzata per la specifica configurazione del motore e del sistema di scarico.
