Isolamento dello scarico marino per la gestione termica della sala macchine
{{{sourceTextContent.subTitle}}}
Isolamento dello scarico marino
{{{sourceTextContent.description}}}
L'isolamento termico degli scarichi navali viene utilizzato per controllare il calore generato dagli impianti di scarico dei motori navali e ridurre la quantità di energia termica trasferita nella sala macchine circostante. Può essere applicato a tubi di scarico, collettori, gomiti, uscite dei turbocompressori, silenziatori e altri componenti soggetti ad alte temperature.
La gestione del calore assume particolare importanza nelle apparecchiature navali poiché gli impianti di scarico sono spesso installati in vani motore compatti con ventilazione limitata e spazio ristretto. Le superfici calde dei sistemi di scarico possono esporre a temperature elevate cavi, tubi flessibili, sensori, componenti dell’impianto di alimentazione e parti strutturali situati nelle vicinanze.
Un sistema di isolamento per scarichi marini progettato correttamente crea una barriera termica attorno a questi componenti, consentendo al contempo all’impianto di scarico di funzionare alla temperatura prevista.
Per le attrezzature nautiche soggette a manutenzione, le coperte isolanti rimovibili rappresentano spesso una soluzione pratica. Possono essere realizzate per adattarsi a geometrie complesse degli scarichi e rimosse quando sono necessarie ispezioni o interventi di manutenzione.
BSTFLEX fornisce soluzioni personalizzate di isolamento per scarichi navali destinate a motori diesel, generatori marini, imbarcazioni commerciali, imbarcazioni da lavoro e altri sistemi di propulsione navali ad alta temperatura.
Perché l’isolamento dello scarico dei motori marini è importante
Gli impianti di scarico marini possono funzionare a temperature di gran lunga superiori a quelle del vano motore circostante. Senza protezione termica, il calore viene trasferito dalla superficie dello scarico tramite irraggiamento e convezione.
In una sala macchine confinata, questo calore può accumularsi attorno ai componenti vicini.
Lo scopo dell’isolamento dello scarico va quindi oltre la semplice protezione del tubo di scarico. Fa parte della strategia complessiva di gestione termica del vano motore.
Un sistema di isolamento adeguato può aiutare a:
Ridurre la temperatura della superficie di scarico
Limitare il trasferimento di calore per irraggiamento
Proteggere i componenti vicini
Ridurre l’accumulo di calore in spazi ristretti
Migliorare le condizioni di lavoro in prossimità di macchinari caldi
Proteggere i cavi elettrici e i tubi flessibili dal calore eccessivo
Ridurre l’esposizione termica delle apparecchiature sensibili
Migliorare l’organizzazione complessiva dell’ambiente termico del vano motore
La riduzione di temperatura ottenibile dipende dalla temperatura di scarico, dalla struttura dell’isolamento, dallo spessore, dalla superficie e dalle condizioni ambientali.
Componenti dell’impianto di scarico navale che richiedono isolamento
Le diverse sezioni di un impianto di scarico navale presentano sfide termiche e meccaniche diverse.
Isolamento dei tubi di scarico
I tubi di scarico diritti sono relativamente semplici da rivestire, ma l’isolamento deve comunque adattarsi al diametro del tubo, allo spazio disponibile e all’accesso per la manutenzione.
È possibile realizzare una copertura isolante rimovibile per il tubo a forma di mantello cilindrico su misura, anziché utilizzare un materiale installato in modo permanente.

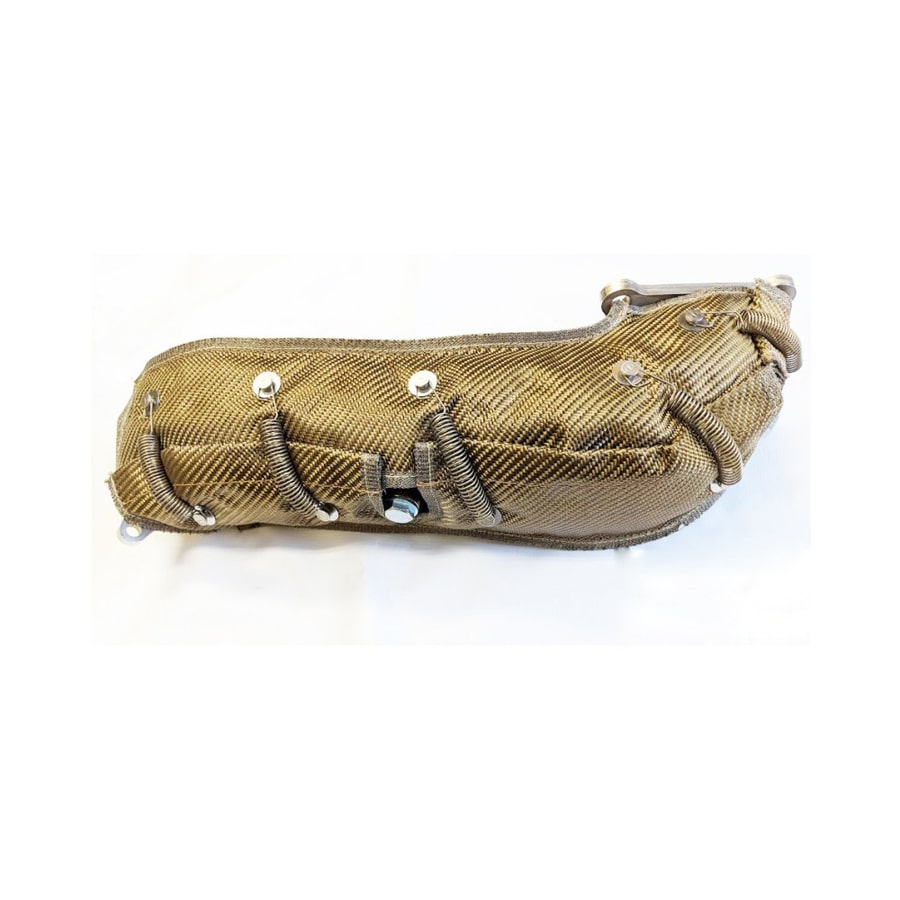

Isolamento del collettore di scarico
Il collettore è spesso una delle aree più impegnative di un sistema di scarico per motori marini. Può contenere più diramazioni e punti di collegamento all’interno di uno spazio ridotto.
Una copertura su misura può seguire la geometria del collettore, fornendo al contempo aperture per gli elementi di fissaggio e i componenti di manutenzione.

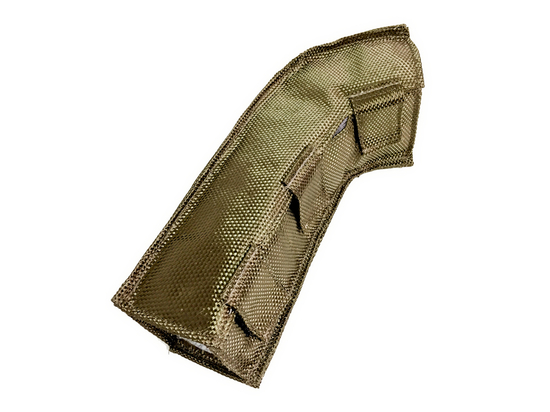

Isolamento dei gomiti di scarico
I gomiti richiedono un isolamento dalla forma speciale poiché il loro diametro e la loro direzione variano lungo il componente.
Anziché forzare un manicotto dritto attorno alla curva, è possibile modellare una copertura composta da più pezzi in base alla geometria effettiva.
Isolamento del turbocompressore
Il lato di scarico del turbocompressore può generare calore significativo e può trovarsi in prossimità di altri componenti del motore.
È possibile progettare un isolamento su misura per alte temperature che si adatti allo spazio disponibile, mantenendo al contempo l’accesso ai punti di collegamento e alle aree di manutenzione.
Isolamento del silenziatore
I silenziatori di scarico marini possono avere superfici relativamente ampie ed essere posizionati in spazi ristretti.
Una coperta isolante a sezioni può coprire il corpo del silenziatore consentendo al contempo l’accesso a flange, staffe e altri punti di collegamento.
Materiali per l’isolamento degli scarichi marini
Non esiste un unico materiale adatto a tutti i sistemi di scarico marini.
La scelta del materiale deve basarsi su temperatura, flessibilità, condizioni meccaniche, esposizione ambientale e durata di servizio richiesta.
Fibra di vetro
I tessuti e gli isolanti in fibra di vetro sono comunemente utilizzati per le applicazioni di protezione termica navale poiché combinano resistenza alle alte temperature e flessibilità.
Sono adatti a molti tubi di scarico e componenti in cui la temperatura di esercizio rientra nell’intervallo di progettazione del materiale.
Silice
Il tessuto in silice e l’isolante in silice possono essere utilizzati per applicazioni che richiedono una maggiore resistenza all’esposizione alle alte temperature.
Sono particolarmente utili per aree di scarico particolarmente esigenti in cui la struttura standard in fibra di vetro potrebbe non garantire una resistenza termica sufficiente.
Fibra ceramica
L’isolante in fibra ceramica garantisce prestazioni ad alta temperatura per applicazioni di scarico particolarmente esigenti.
Può essere incorporato come anima isolante di una copertura su misura quando la temperatura del componente richiede una soluzione isolante per temperature più elevate.
Fibra di vetro rivestita in silicone
La fibra di vetro rivestita in silicone può essere utilizzata come tessuto protettivo esterno laddove siano importanti flessibilità, resistenza alla manipolazione e protezione del tessuto.
Il rivestimento garantisce inoltre un esterno più resistente per applicazioni che comportano frequenti manipolazioni o installazioni.
Tessuto alluminizzato
I materiali alluminizzati possono fornire una protezione termica riflettente e possono essere utili laddove la gestione del calore radiante sia un fattore importante.
La scelta di una superficie esterna alluminizzata dovrebbe basarsi sull’ambiente termico specifico e sulla struttura richiesta.
Come è costruito l’isolamento per gli scarichi marini
Una coperta isolante marina per alte temperature utilizza normalmente più strati, ciascuno dei quali svolge una funzione specifica.
Il tessuto esterno fornisce protezione meccanica.
L’anima isolante garantisce resistenza termica.
Un tessuto interno o un rivestimento può proteggere l’isolante dall’esposizione diretta al componente caldo.
Il sistema di fissaggio mantiene la coperta saldamente posizionata attorno al componente di scarico.
Questa struttura a strati consente di ottimizzare il sistema isolante, anziché affidarsi a un unico materiale per svolgere tutte le funzioni.
Ad esempio, una coperta isolante per scarichi navali può combinare un rivestimento esterno in tessuto resistente alle alte temperature con un’anima isolante in fibra di vetro, silice o ceramica e un sistema di fissaggio in acciaio inossidabile.
La combinazione esatta dipende dalle condizioni operative.
Considerazioni progettuali per le sale macchine navali
Le sale macchine navali presentano diverse sfide progettuali che devono essere prese in considerazione prima della produzione dell’isolamento.
Spazio libero limitato
Lo spazio intorno agli impianti di scarico navali è spesso limitato.
Lo spessore dell’isolante deve quindi garantire un equilibrio adeguato tra prestazioni termiche e spazio libero.
Se la coperta isolante è troppo spessa, potrebbe interferire con le apparecchiature, le staffe o i punti di accesso vicini.
Geometria complessa
I sistemi di scarico navali presentano spesso curve multiple, diramazioni e raccordi.
Per queste applicazioni sono utili modelli personalizzati, poiché l’isolante può seguire la geometria effettiva del componente.
Vibrazioni
Le vibrazioni del motore possono sottoporre l’isolante a sollecitazioni meccaniche continue.
La copertura isolante deve essere fissata con un sistema di fissaggio adeguato al componente e alle condizioni operative.
Cicli termici ripetuti
I motori navali subiscono ripetute variazioni tra diverse temperature di esercizio.
La struttura dell’isolante deve quindi essere in grado di adattarsi all’espansione, alla contrazione e ai ripetuti cicli di riscaldamento e raffreddamento.
Accesso per la manutenzione
Un sistema di scarico potrebbe dover essere ispezionato o sottoposto a manutenzione più volte nel corso della sua vita operativa.
Una copertura rimovibile consente ai tecnici di accedere al componente senza danneggiare in modo permanente l’isolamento.
Ambiente umido e corrosivo
Le apparecchiature marine sono spesso esposte all’umidità e a condizioni di elevata umidità.
Il tessuto esterno, le cuciture e gli elementi di fissaggio devono essere scelti in base all’ambiente di installazione effettivo.
Isolamento rimovibile per sistemi di scarico marini
La struttura rimovibile è particolarmente utile quando il componente isolato richiede una manutenzione periodica.
Anziché incollare o avvolgere in modo permanente l’isolante attorno al componente di scarico, è possibile installare una copertura rimovibile utilizzando elementi di fissaggio meccanici.
La copertura può quindi essere aperta o rimossa quando è necessario ispezionare il componente.
Questo design può essere applicato a:
Collettori di scarico
Tubi di scarico
Gomiti
Flangie
Uscite del turbocompressore
Silenziatori
Sezioni di espansione
Punti di collegamento dello scarico
Per gli impianti di grandi dimensioni, è possibile installare diverse sezioni singole di rivestimento isolante anziché realizzare un’unica copertura di grandi dimensioni.
Ciò rende la sostituzione e la manutenzione più gestibili.
Isolamento dello scarico navale per apparecchiature nuove ed esistenti
L’isolamento su misura non si limita ai motori navali di nuova progettazione.
Anche gli impianti di scarico esistenti possono essere isolati dopo l’installazione.
Per i progetti di retrofit, il produttore può basarsi su misurazioni, fotografie, disegni o modelli fisici per realizzare un isolamento che si adatti al componente installato.
Ciò è utile quando:
Le temperature in sala macchine sono più elevate del previsto
I tubi flessibili o i cavi nelle vicinanze richiedono una protezione termica aggiuntiva
L’isolamento dello scarico esistente si è deteriorato
L’attrezzatura è stata modificata
Un motore sostitutivo ha modificato la configurazione dello scarico
È necessaria una protezione termica aggiuntiva dopo l’installazione
L’isolamento per il retrofit può essere progettato attorno al gruppo di scarico esistente senza richiedere la riprogettazione dell’intero sistema.
Come scegliere l’isolamento per gli scarichi marini
Prima di specificare l’isolamento, è necessario stabilire diversi parametri.
Fattore di progettazione Perché è importante
Temperatura di scarico Determina i materiali isolanti idonei
Temperatura di picco Stabilisce la resistenza alle alte temperature richiesta
Diametro del tubo Determina le dimensioni della copertura isolante
Geometria dei componenti Definisce la configurazione richiesta
Spazio disponibile Limita lo spessore dell’isolamento
Vibrazioni Influiscono sulla struttura di fissaggio
Cicli termici Influiscono sulla durata del materiale
Esposizione all’umidità Influisce sul tessuto esterno e sugli elementi di fissaggio
Requisiti di manutenzione Determina se il design deve essere rimovibile o a sezioni
Temperatura superficiale richiesta Aiuta a determinare lo spessore dell’isolamento
Informazioni accurate in fase di progettazione aiutano a evitare problemi durante l’installazione.
Produttore di isolanti personalizzati per sistemi di scarico marini
BSTFLEX produce isolanti personalizzati per sistemi di scarico marini destinati ad applicazioni con motori e sistemi di scarico ad alta temperatura.
È possibile sviluppare soluzioni per singoli tubi di scarico o per gruppi di scarico completi, inclusi collettori, gomiti, raccordi per turbocompressori, silenziatori e flange.
A seconda dell’applicazione, la struttura dell’isolamento può includere fibra di vetro, silice, fibra ceramica, tessuto alluminizzato, fibra di vetro rivestita in silicone e altri materiali resistenti alle alte temperature.
È inoltre possibile fornire dimensioni personalizzate, aperture, sistemi di fissaggio e design a sezioni.
Per un nuovo progetto di isolamento per sistemi di scarico marini o per un intervento di retrofit, le informazioni tecniche utili includono le dimensioni dei componenti, la temperatura di esercizio, fotografie o disegni, lo spessore di isolamento richiesto e lo spazio disponibile per l’installazione.
La copertura isolante risultante può quindi essere progettata in base alla configurazione effettiva del sistema di scarico marino, anziché ricorrere a un prodotto generico “universale”.
