Copertura isolante per sistemi di scarico marini ad alta temperatura

{{{sourceTextContent.subTitle}}}

copertura isolante per lo scarico delle imbarcazioni

{{{sourceTextContent.description}}}

La copertura isolante per sistemi di scarico marini è una soluzione di protezione termica ad alta temperatura progettata per rivestire i componenti caldi del sistema di scarico dei motori marini e dei sistemi di propulsione. Combina la funzione di controllo del calore propria dell’isolamento dello scarico con una struttura su misura in stile coperta, che può essere installata attorno a componenti complessi del sistema di scarico e rimossa quando è necessaria la manutenzione.

Gli impianti di scarico dei motori marini sono spesso installati in sale macchine compatte, dove le superfici calde si trovano in prossimità di cavi elettrici, tubi flessibili, sensori, componenti dell’impianto di alimentazione e altre apparecchiature. Il controllo del calore radiante e superficiale può quindi rappresentare una parte importante della gestione termica dei motori marini.

A differenza di un semplice rivestimento per scarico avvolto in modo continuo attorno a un tubo, un rivestimento termico personalizzato per scarichi marini può essere realizzato in sezioni singole modellate in base al componente effettivo. Ciò consente di isolare non solo i tubi di scarico diritti, ma anche gomiti, collettori, flange, raccordi del turbocompressore, marmitte e altri componenti irregolari.

BSTFLEX produce soluzioni personalizzate di rivestimento isolante per scarichi marini destinate a motori diesel, generatori marini, imbarcazioni da lavoro, navi commerciali e altre apparecchiature marine soggette ad alte temperature.

Che cos’è il rivestimento isolante per scarichi marini?

Il rivestimento isolante per scarichi marini è una copertura isolante termica rimovibile o semi-rimovibile installata attorno a un componente dello scarico esposto ad alte temperature.

Il termine «rivestimento isolante» descrive il modo in cui l’isolante avvolge il componente di scarico, pur rimanendo una copertura protettiva separata anziché essere fissato in modo permanente al tubo.

Una struttura tipica può includere:

Tessuto esterno resistente alle alte temperature
Anima isolante termica
Tessuto interno resistente al calore
Componenti di fissaggio in acciaio inossidabile
Aperture e ritagli personalizzati
Sezioni multiple rimovibili

La struttura può essere adattata in base alla temperatura di scarico, alla geometria dei componenti, allo spazio disponibile e ai requisiti di manutenzione.

Ciò rende l’isolamento a mantello adatto agli impianti di scarico navali in cui sono importanti sia la protezione termica che l’accessibilità per la manutenzione.

Perché utilizzare l’isolamento a mantella su un sistema di scarico navale?

Un motore navale può generare una notevole quantità di calore attraverso il proprio sistema di scarico. Quando i componenti caldi dello scarico sono installati all’interno di una sala macchine chiusa o parzialmente chiusa, tale calore può influire sull’ambiente circostante.

L’isolamento a mantella per scarichi navali contribuisce a creare una barriera termica tra la superficie calda dello scarico e le apparecchiature adiacenti.

I potenziali vantaggi includono:

Riduzione della temperatura esterna della superficie di scarico
Minore trasferimento di calore per irraggiamento
Migliore gestione del calore nella sala macchine
Protezione dei componenti vicini
Ridotta esposizione al calore di cavi e tubi flessibili
Maggiore sicurezza durante la manutenzione
Protezione termica in spazi di installazione ristretti
Accesso rimovibile ai componenti di scarico

Le prestazioni termiche effettive dipendono dal progetto complessivo dell’isolamento. Il materiale isolante, lo spessore, la temperatura di esercizio, la superficie e le condizioni di installazione influenzano tutti il risultato.

Copertura isolante per scarichi navali vs copertura tradizionale per scarichi

La copertura tradizionale per scarichi viene generalmente fornita sotto forma di striscia flessibile o nastro che viene avvolto attorno a un tubo di scarico.

Questa struttura può essere utile per sezioni di tubo relativamente semplici, ma diventa meno pratica quando il sistema di scarico presenta:

Curve strette
Flangie di grandi dimensioni
Rami multipli
Collegamenti al turbocompressore
Punti di ispezione
Collettori irregolari
Silenziatori di grandi dimensioni

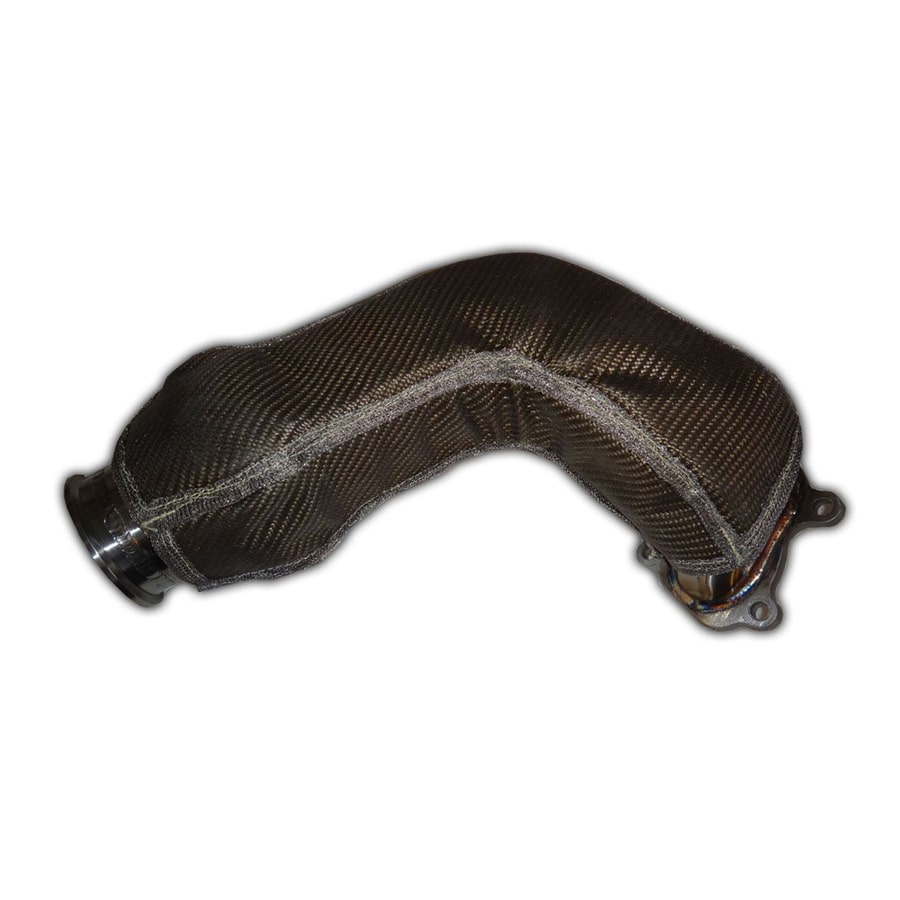

Una copertura isolante in tessuto per scarichi nautici è invece realizzata come un rivestimento sagomato.

La copertura può essere aperta o rimossa, e le singole sezioni possono essere sostituite senza dover necessariamente smontare l’intero sistema di isolamento dello scarico.

Per le attrezzature nautiche che richiedono ispezioni regolari, questa differenza può essere significativa.

Componenti adatti alla copertura isolante per scarichi nautici

La copertura isolante per scarichi nautici può essere realizzata per un’ampia gamma di componenti dello scarico.

Tubi di scarico

I tubi di scarico diritti possono essere rivestiti con coperte di forma cilindrica o a sezioni. Il sistema di fissaggio può essere scelto in base al diametro del tubo e alle esigenze di manutenzione.

Gomiti di scarico

Le curve richiedono un modello sagomato poiché la direzione dello scarico cambia lungo il componente.

Una copertura su misura può essere suddivisa in diversi pannelli in modo che l’isolamento segua la curva senza creare pieghe eccessive.

Collettori di scarico

I collettori di scarico navali possono contenere diverse diramazioni e punti di collegamento.

Una copertura su misura per collettori può essere modellata attorno a queste caratteristiche, fornendo al contempo aperture per i raccordi e l’accesso per la manutenzione.

Sezioni di scarico del turbocompressore

I collegamenti di scarico del turbocompressore possono generare calore concentrato in aree relativamente piccole.

È possibile progettare un rivestimento isolante per alte temperature che si adatti allo spazio disponibile, mantenendo al contempo l’accesso ai punti di manutenzione necessari.

Silenziatori

I silenziatori marini possono presentare ampie superfici che contribuiscono all’accumulo di calore nella sala macchine.

Una copertura rimovibile può rivestire il corpo principale lasciando accessibili flange, staffe e punti di collegamento.

Flange e collegamenti di scarico

È possibile progettare singole sezioni di copertura attorno alle flange e ai giunti di scarico.

Ciò consente al sistema di isolamento termico di rimanere funzionante, evitando di dover rimuovere l’intera copertura ogni volta che un collegamento necessita di ispezione.

Materiali per le coperte isolanti per scarichi navali

La scelta del materiale dipende principalmente dalla temperatura di esercizio e dalle condizioni ambientali.

Fibra di vetro

Il tessuto e l’isolante in fibra di vetro rappresentano un’opzione flessibile per molte applicazioni relative agli scarichi navali. Possono essere utilizzati laddove la temperatura rientri nell’intervallo specificato per la struttura in fibra di vetro selezionata.

Silice

Il tessuto in silice e l’isolante in silice offrono una resistenza alle temperature più elevate per applicazioni di scarico particolarmente esigenti.

Possono essere scelti per collettori di scarico caldi, aree del turbocompressore e altri componenti in cui è richiesta una maggiore resistenza termica.

Fibra ceramica

La fibra ceramica offre prestazioni di isolamento ad alta temperatura e può essere utilizzata come materiale di base per sistemi di rivestimento isolante per scarichi navali particolarmente esigenti.

Tessuto alluminato

Una superficie esterna alluminata può fornire una protezione termica riflettente ed è utile laddove la gestione del calore radiante sia una considerazione fondamentale.

Fibra di vetro rivestita in silicone

La fibra di vetro rivestita in silicone può essere utilizzata come tessuto protettivo esterno laddove siano importanti flessibilità, maneggevolezza, durata e protezione del tessuto.

Elementi di fissaggio in acciaio inossidabile

Filo, fascette, fibbie, ganci o altri componenti di fissaggio in acciaio inossidabile possono essere incorporati nella struttura della copertura a seconda dei requisiti di installazione.

Ambiente marino e struttura della coperta

L’isolamento degli scarichi marini opera in un ambiente che può differire sostanzialmente da quello delle tubazioni industriali interne.

L’isolamento può essere esposto a:

Umidità
Condensa
Aria salina
Vibrazioni del motore
Cicli termici ripetuti
Manipolazione meccanica
Ventilazione limitata

Queste condizioni devono essere prese in considerazione nella scelta del tessuto esterno, delle cuciture e del sistema di fissaggio.

Anche l’anima isolante deve essere protetta da una struttura esterna adeguata, in modo che la normale movimentazione e installazione non danneggino inutilmente lo strato termico.

Design rimovibile per la manutenzione dei motori marini

Uno dei principali vantaggi delle coperte isolanti per scarichi marini è la facilità di manutenzione.

I motori marini richiedono ispezioni e manutenzione per tutta la loro vita operativa. I componenti dello scarico potrebbero dover essere scollegati, riparati o sostituiti.

Una copertura rimovibile può essere aperta o staccata dal componente senza distruggere l’intero sistema isolante.

Per i gruppi di scarico di grandi dimensioni, l’isolamento può essere suddiviso in più sezioni.

Ad esempio:

Componente di scarico Possibile design del rivestimento
Tubo di scarico diritto Sezione cilindrica rimovibile
Gomito di scarico Rivestimento sagomato a più pannelli
Collettore di scarico Rivestimento con modello stampato su misura
Uscita del turbocompressore Copertura su misura per alte temperature
Silenziatore Rivestimento sezionale di grandi dimensioni
Flangia Copertura rimovibile per flangia
Giunto di scarico Sezione di manutenzione separata

Questa struttura modulare rende l’isolamento più facile da installare e mantenere.

Progettazione di un rivestimento isolante personalizzato per scarichi marini

La realizzazione di un rivestimento personalizzato di successo inizia con informazioni accurate sul componente di scarico.

I parametri importanti includono:

Dimensioni del componente di scarico
Temperatura di esercizio
Temperatura massima
Geometria del componente
Spazio disponibile
Spessore di isolamento richiesto
Vibrazioni del motore
Requisiti di manutenzione
Esposizione all’ambiente marino
Sistema di fissaggio richiesto

Per i componenti di forma irregolare, è possibile utilizzare fotografie, disegni o modelli per sviluppare il modello della copertura isolante.

La copertura isolante può quindi essere suddivisa in sezioni funzionali in base ai requisiti di installazione e manutenzione.

Protezione termica nelle sale macchine navali con spazi ristretti

Le sale macchine navali presentano spesso uno spazio limitato attorno all’impianto di scarico.

In queste condizioni, ridurre il trasferimento di calore dalla superficie di scarico può aiutare a gestire l’ambiente termico attorno alle apparecchiature vicine.

Ciò è particolarmente rilevante quando un tubo di scarico passa in prossimità di:

Cavi elettrici
Tubi idraulici
Condutture del carburante
Componenti in gomma
Sensori
Apparecchiature di controllo
Componenti in plastica
Superfici strutturali

Una copertura isolante su misura per lo scarico crea una barriera termica controllata senza richiedere una riprogettazione completa dell’impianto di scarico.

Copertura isolante per scarichi navali nei progetti di retrofit

L’isolamento dello scarico navale non deve necessariamente essere installato solo su apparecchiature nuove.

Anche le imbarcazioni esistenti possono trarre vantaggio dall’isolamento con coperta su misura.

Si può prendere in considerazione un progetto di retrofit quando:

Le temperature in sala macchine sono eccessive
L’isolamento esistente si è deteriorato
I componenti di scarico sono stati modificati
La sostituzione del motore ha modificato la configurazione dello scarico
Le apparecchiature vicine richiedono una protezione termica aggiuntiva
L’isolamento permanente esistente rende difficile la manutenzione

Per le applicazioni di retrofit, il rivestimento isolante può essere progettato su misura attorno al componente di scarico installato.

Misure, fotografie e disegni possono fornire le informazioni necessarie per sviluppare il modello su misura.

Applicazioni del rivestimento isolante in tessuto per scarichi navali

Il rivestimento isolante in tessuto su misura per scarichi navali può essere utilizzato su:

Motori diesel navali
Generatori navali
Motori ausiliari
Navi commerciali
Imbarcazioni da lavoro
Rimorchiatori
Pescherecci
Attrezzature offshore
Salle macchine navali
Sistemi di alimentazione marini

Gli stessi principi di progettazione possono essere adattati anche ad altre applicazioni industriali con scarichi ad alta temperatura in cui è richiesta una protezione termica rimovibile.

Scelta della copertura isolante per scarichi navali più adatta

La copertura più adatta dovrebbe essere selezionata in base all’effettivo sistema di scarico, piuttosto che limitandosi a scegliere il materiale disponibile con la resistenza termica più elevata.

Un materiale isolante per alte temperature potrebbe non essere appropriato se lo spessore della copertura interferisce con i componenti circostanti.

Allo stesso modo, una copertura sottile potrebbe non fornire prestazioni termiche sufficienti per un componente di scarico ad alta temperatura.

La progettazione dovrebbe quindi trovare un equilibrio tra:

Resistenza termica
Resistenza termica
Spessore della copertura
Geometria del componente
Spazio libero disponibile
Resistenza alle vibrazioni
Esposizione ambientale
Accesso per la manutenzione
Metodo di fissaggio
Condizioni di esercizio previste

Questo approccio ingegneristico consente di ottimizzare la struttura della copertura per lo specifico sistema di scarico marino.

Produttore di rivestimenti isolanti personalizzati per sistemi di scarico navali

BSTFLEX produce rivestimenti isolanti personalizzati per applicazioni navali ad alta temperatura relative a motori e sistemi di scarico.

L’azienda è in grado di realizzare coperture isolanti per tubi di scarico, collettori, gomiti, raccordi per turbocompressori, silenziatori, flange e altri componenti dello scarico.

A seconda dell’applicazione, la struttura può includere fibra di vetro, silice, fibra ceramica, tessuto alluminizzato, fibra di vetro rivestita in silicone e altri materiali resistenti alle alte temperature.

È possibile specificare dimensioni personalizzate, spessori dell’isolamento, aperture, design delle sezioni e sistemi di fissaggio in base ai requisiti di installazione.

Per un progetto di rivestimento isolante per sistemi di scarico marini, i clienti possono fornire le dimensioni dei componenti, le temperature di esercizio, fotografie, disegni o modelli.

L’isolamento può quindi essere progettato in base alla geometria effettiva del sistema di scarico per fornire protezione termica, mantenendo al contempo l’accessibilità necessaria per l’ispezione e la manutenzione dei motori marini.
