{{{sourceTextContent.title}}}

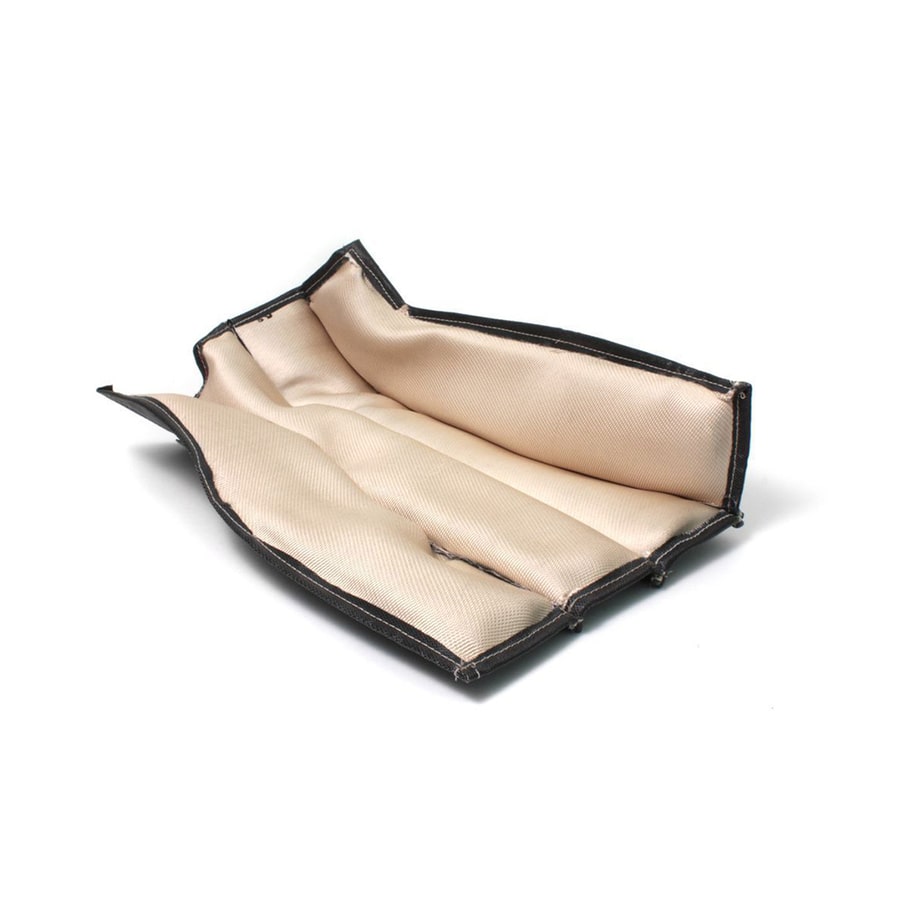

Coperta isolante per scarichi marini, per la protezione termica dei motori marini
{{{sourceTextContent.subTitle}}}
Copertura isolante per scarico marino
{{{sourceTextContent.description}}}
Una copertura isolante per scarichi navali è un rivestimento termico su misura progettato per proteggere i vani motore delle imbarcazioni dal calore eccessivo generato dagli impianti di scarico. Può essere realizzata per tubi di scarico, collettori, gomiti, uscite dei turbocompressori, silenziatori e altri componenti ad alta temperatura presenti nei motori diesel navali e nei sistemi di propulsione.
I componenti dello scarico navale possono funzionare a temperature di gran lunga superiori a quelle dell’ambiente circostante nella sala macchine. Poiché le apparecchiature navali sono spesso installate in spazi ristretti, il calore proveniente da una superficie di scarico esposta può influire su tubi flessibili, cablaggi, sensori, componenti del sistema di alimentazione e parti strutturali nelle vicinanze.
Una copertura isolante per scarichi navali su misura crea una barriera isolante attorno al componente caldo. A seconda del modello, può ridurre la temperatura superficiale, limitare il trasferimento di calore per irraggiamento e migliorare le condizioni termiche intorno al motore.
Per le applicazioni navali, la copertura deve inoltre rimanere stabile in presenza di vibrazioni e cicli termici ripetuti. La struttura rimovibile è particolarmente utile poiché i componenti di scarico navali richiedono ispezioni e manutenzioni periodiche.
BSTFLEX produce coperte isolanti personalizzate per scarichi nautici in base alle dimensioni dei componenti, alla temperatura di esercizio, ai requisiti di isolamento e alle condizioni di installazione.
Che cos’è una coperta isolante per scarichi nautici?
Una coperta isolante per scarichi nautici è una copertura isolante multistrato realizzata per avvolgersi attorno a un componente dello scarico ad alta temperatura.
A differenza dell’isolamento sfuso o del materiale di rivestimento installato in modo permanente, una copertura su misura può essere realizzata come un insieme sagomato con bordi, aperture e punti di fissaggio definiti.
Una tipica copertura per scarichi navali può includere:
Tessuto esterno resistente alle alte temperature
Anima isolante termica
Tessuto interno resistente al calore
Elementi di fissaggio in acciaio inossidabile
Bordi rinforzati
Aperture personalizzate
Sezioni separate rimovibili
La struttura esatta dipende dalla temperatura di scarico e dalla geometria del componente.
Per i semplici tubi diritti, la copertura può assumere una configurazione cilindrica relativamente semplice. Collettori complessi, gomiti e raccordi del turbocompressore richiedono modelli più dettagliati.
Perché i motori marini necessitano di copritubi di scarico
Il calore generato da un impianto di scarico marino non rimane confinato al tubo di scarico.
Il calore radiante può raggiungere i componenti vicini, mentre la convezione può aumentare la temperatura dell’aria circostante nella sala macchine.
Ciò può diventare un problema quando lo scarico è posizionato vicino ad apparecchiature sensibili al calore.
Una copertura termica per lo scarico navale può aiutare a controllare questa esposizione termica.
Gli obiettivi tipici includono:
Abbassare le temperature superficiali esterne dello scarico
Ridurre il calore radiante
Proteggere le apparecchiature vicine
Migliorare la gestione termica della sala macchine
Ridurre l’esposizione al calore di tubi flessibili e cavi
Migliorare l’accessibilità e la sicurezza durante la manutenzione
Fornire protezione termica in spazi ristretti
La copertura dovrebbe essere considerata parte integrante del sistema complessivo di gestione termica dello scarico, piuttosto che un semplice rivestimento protettivo.
Applicazioni delle coperture isolanti per scarichi navali
Le coperture isolanti per scarichi navali possono essere personalizzate per i singoli componenti dell’intero gruppo di scarico del motore.
Tubi di scarico
I tubi di scarico diritti vengono comunemente isolati per ridurre il trasferimento di calore nel vano motore.
È possibile realizzare una copertura rimovibile che si adatti al diametro del tubo e allo spessore di isolamento richiesto.
Collettori di scarico
I collettori spesso combinano più passaggi di scarico e punti di collegamento.
La loro forma irregolare rende difficile l’isolamento con guaine standard per tubi. È possibile realizzare una copertura su misura che si adatti alla geometria effettiva del collettore.
Gomiti di scarico
I gomiti di scarico cambiano direzione e possono presentare raggi e dimensioni di collegamento diversi.
La struttura a più pezzi della copertura isolante consente all’isolante di seguire la curva senza piegature eccessive.
Componenti di scarico del turbocompressore
Le uscite di scarico del turbocompressore possono creare zone concentrate ad alta temperatura.
È possibile progettare una copertura isolante per scarichi marini ad alta temperatura attorno al collegamento del turbocompressore, lasciando accessibili le aree di manutenzione necessarie.
Silenziatori marini
I silenziatori possono presentare un’ampia superficie esposta e contribuire in modo significativo al calore nella sala macchine.
Una coperta a sezioni può coprire il corpo principale del silenziatore, fornendo al contempo aperture attorno a flange, staffe e raccordi.
Flange di scarico
Le flange e i giunti possono essere coperti con sezioni isolanti indipendenti.
Ciò consente di rimuovere una sezione di manutenzione senza dover smontare l’intero sistema di isolamento dello scarico.
Scelta del materiale per le coperte isolanti per scarichi navali
La scelta del materiale per le coperte isolanti per scarichi navali dipende da diversi fattori, non solo dalla temperatura.
Tra le considerazioni importanti figurano:
Temperatura di esercizio
Temperatura massima
Prestazioni isolanti richieste
Spazio disponibile
Vibrazioni
Esposizione all’umidità
Flessibilità richiesta
Frequenza di manutenzione
Durata prevista
I materiali più comuni includono fibra di vetro, silice, fibra ceramica, tessuto alluminizzato e fibra di vetro rivestita in silicone.
Fibra di vetro
I tessuti e gli isolanti in fibra di vetro rappresentano un’opzione flessibile ed economica per molte applicazioni di scarico ad alta temperatura.
Possono essere utilizzati laddove la temperatura di esercizio rientri nei limiti specificati per la struttura in fibra di vetro selezionata.
Silice
Il tessuto in silice e l’isolante in silice sono adatti per applicazioni che richiedono una resistenza alle temperature più elevate.
Possono essere utilizzati in prossimità di componenti di scarico particolarmente sollecitati, dove è richiesta una maggiore resistenza termica.
Fibra ceramica
La fibra ceramica offre prestazioni di isolamento alle alte temperature e può essere utilizzata come anima di una coperta isolante per sistemi di scarico navali in applicazioni particolarmente impegnative.
Tessuto alluminizzato
Il tessuto alluminizzato offre una protezione termica riflettente e può essere scelto nei casi in cui la gestione del calore radiante sia importante.
Fibra di vetro rivestita in silicone
La fibra di vetro rivestita in silicone può fornire un rivestimento esterno flessibile e resistente per applicazioni in cui la coperta sarà sottoposta a ripetute manipolazioni durante l’installazione o la manutenzione.
La combinazione finale dei materiali della coperta isolante per scarichi navali deve essere selezionata in base all’ambiente operativo complessivo.
Struttura della coperta isolante per scarichi navali
La struttura della coperta influisce sia sulle prestazioni termiche che sulla facilità di manutenzione.
Un assemblaggio tipico è costituito da un rivestimento esterno, un’anima isolante e uno strato interno.
Il rivestimento esterno protegge l’isolante dalla manipolazione e dall’esposizione meccanica.
L’anima isolante fornisce la resistenza termica primaria.
Lo strato interno separa l’isolante dal componente di scarico caldo e può essere scelto in base alla temperatura di esercizio.
Il sistema di fissaggio mantiene la copertura ben aderente al componente.
Per le applicazioni navali, gli elementi di fissaggio possono includere filo in acciaio inossidabile, cinghie, fibbie, ganci, sistemi di allacciatura o altre chiusure meccaniche.
La disposizione dei fissaggi deve essere progettata tenendo conto delle vibrazioni e dei movimenti termici previsti dell’impianto di scarico.
Progettazione di coperture isolanti rimovibili per scarichi navali
Gli impianti di scarico dei motori marini richiedono ispezioni regolari.
Potrebbe essere necessario controllare i componenti per verificare la presenza di:
Crepe
Corrosione
Collegamenti allentati
Perdite dallo scarico
Giunti danneggiati
Problemi di montaggio
Deterioramento termico
Se l’isolante è fissato in modo permanente al componente, la manutenzione può diventare più difficile.
Una copertura isolante rimovibile per scarichi navali consente ai tecnici di esporre il componente di scarico quando necessario.
Per i sistemi più grandi, è possibile utilizzare diverse sezioni indipendenti.
Ad esempio, un sistema di scarico di un motore può avere coperture separate per il collettore, il gomito, il tubo, la flangia e il silenziatore.
Questo approccio a sezioni significa che durante la manutenzione è necessario rimuovere solo l’area richiesta.
Coperture isolanti per scarichi navali e vibrazioni del motore
I motori navali generano vibrazioni continue durante il funzionamento.
Ciò crea un ambiente meccanico diverso rispetto ai sistemi di tubazioni fissi.
La copertura deve rimanere fissata saldamente senza sollecitazioni eccessive sull’isolante, sulle cuciture o sui punti di fissaggio.
Il design può quindi prevedere bordi rinforzati e sistemi di fissaggio adeguati.
Per i componenti soggetti a movimento, il modello della copertura può anche prevedere margini adeguati attorno ai punti di collegamento.
L’obiettivo è mantenere la copertura evitando al contempo carichi meccanici superflui.
Coperture isolanti per scarichi navali in sale macchine con spazio limitato
I limiti di spazio sono un fattore fondamentale nella gestione termica delle sale macchine navali.
Un tubo di scarico può passare in prossimità di:
Cablaggio elettrico
Condutture del carburante
Tubi idraulici
Componenti in gomma
Sensori
Parti in plastica
Apparecchiature di controllo
Strutture della sala macchine
Una copertura per scarichi progettata correttamente fornisce una barriera termica senza richiedere grandi modifiche alla disposizione degli scarichi.
Lo spessore dell’isolante deve essere scelto con attenzione, poiché uno spessore maggiore richiede uno spazio di installazione aggiuntivo.
La soluzione migliore non è quindi necessariamente la copertura più spessa, bensì quella che garantisce le prestazioni termiche richieste entro lo spazio disponibile.
Coperture isolanti personalizzate per scarichi navali
I motori navali e le imbarcazioni presentano configurazioni di scarico diverse, rendendo difficile l’applicazione di un isolante universale a ogni installazione.
È possibile realizzare coperte isolanti personalizzate per scarichi marini in base a:
Diametro del tubo di scarico
Dimensioni dei componenti
Disegni dei componenti
Fotografie
Modelli fisici
Dati CAD
Temperatura di esercizio
Spessore di isolamento richiesto
Spazio disponibile
Requisiti di fissaggio
È inoltre possibile realizzare ritagli su misura attorno a sensori, fascette, staffe, flange e altri componenti.
Ciò risulta particolarmente utile per le imbarcazioni più datate e per i progetti di retrofit in cui la configurazione dello scarico è già stata installata.
Coperture isolanti per scarichi navali per applicazioni di retrofit
Una copertura isolante per scarichi navali può essere installata sia su apparecchiature esistenti che su motori di nuova produzione.
L’isolamento di retrofit può essere necessario quando si individua un problema di temperatura nella sala macchine o quando la protezione termica esistente non soddisfa più i requisiti dell’apparecchiatura.
Le applicazioni tipiche di retrofit includono:
Motori diesel marini esistenti
Motori di ricambio
Aggiornamenti dei generatori marini
Sistemi di scarico modificati
Isolamento danneggiato o usurato
Protezione aggiuntiva per i componenti vicini
Miglioramenti alla gestione termica della sala macchine
La copertura isolante può essere progettata sulla base delle misure e delle fotografie dell’installazione esistente.
Ciò consente all’isolamento di adattarsi alla configurazione effettiva, anziché basarsi su dimensioni standard.
Parametri di selezione della copertura isolante per scarichi marini
Prima di ordinare una copertura isolante per scarichi marini, è necessario stabilire le seguenti informazioni:
Parametro Informazioni consigliate
Componente di scarico Tubo, collettore, gomito, silenziatore, turbocompressore, ecc.
Temperatura di esercizio Temperatura normale di funzionamento
Temperatura massima Temperatura di picco prevista
Dimensioni Diametro, lunghezza e geometria del componente
Distanza Distanza dalle apparecchiature circostanti
Requisiti di isolamento Spessore richiesto o prestazioni termiche
Ambiente Sala macchine, esterno, offshore, ecc.
Vibrazioni Movimenti meccanici previsti
Manutenzione Frequenza di rimozione richiesta
Fissaggio Metodo di installazione preferito
Informazioni accurate migliorano l’adattamento della copertura finita e contribuiscono a garantire che la composizione del materiale sia adeguata all’applicazione.
Produttore di coperte isolanti per scarichi navali
BSTFLEX produce coperte isolanti personalizzate per scarichi navali destinate ad applicazioni con motori e sistemi di scarico ad alta temperatura.
I prodotti possono essere progettati per motori diesel navali, generatori navali, imbarcazioni da lavoro, navi commerciali, pescherecci, rimorchiatori, attrezzature offshore e altri sistemi di propulsione navali.
Le coperte personalizzate possono rivestire tubi di scarico, collettori, gomiti, raccordi del turbocompressore, silenziatori, flange e altri componenti ad alta temperatura.
A seconda dell’applicazione, la struttura può essere realizzata in fibra di vetro, silice, fibra ceramica, tessuto alluminizzato, fibra di vetro rivestita in silicone e altri materiali resistenti alle alte temperature.
La copertura isolante può inoltre essere realizzata in più sezioni rimovibili per semplificare l’installazione e la manutenzione futura.
Per una copertura isolante personalizzata per scarichi marini, i clienti possono fornire le dimensioni dei componenti, la temperatura di esercizio, disegni, fotografie o modelli. Sulla base di questi dettagli, la struttura isolante e il modello della copertura possono essere sviluppati in base all’effettivo sistema di scarico marino.
