Isolamento per tubi di scarico automobilistici per la protezione termica ad alta temperatura
{{{sourceTextContent.subTitle}}}
Isolamento dei tubi di scarico per autoveicoli
{{{sourceTextContent.description}}}
L'isolamento dei tubi di scarico delle automobili viene utilizzato per controllare il calore generato dagli impianti di scarico dei veicoli e ridurre l'esposizione termica dei componenti situati in prossimità dei tubi di scarico caldi. Può essere applicato a tubi di scarico, tubi di scarico verticali, condotti di scarico, gomiti e altre sezioni di un impianto di scarico automobilistico.
Con l'aumentare della potenza del motore e la crescente compattezza dei vani motore, la gestione della temperatura dei gas di scarico diventa sempre più importante. I tubi di scarico caldi possono irradiare calore verso cavi, tubi flessibili, componenti di aspirazione, sensori, pannelli della carrozzeria e altre parti vicine.
L’isolamento dei tubi di scarico delle automobili crea una barriera termica attorno al tubo di scarico. A seconda del design, può ridurre il trasferimento di calore per irraggiamento, abbassare la temperatura della superficie esterna e contribuire a gestire il calore all’interno del vano motore o nella zona del sottoscocca.
È possibile utilizzare diverse strutture isolanti a seconda della temperatura dei gas di scarico, della geometria del tubo, dello spazio disponibile e dei requisiti di manutenzione.
BSTFLEX produce isolamenti personalizzati per tubi di scarico automobilistici destinati a autovetture, veicoli commerciali, motori diesel, motori turbocompressi, veicoli ad alte prestazioni e altre applicazioni automobilistiche.
Perché è importante l’isolamento dei tubi di scarico automobilistici?
Un tubo di scarico convoglia i gas di scarico ad alta temperatura lontano dal motore.
Sebbene il tubo di scarico sia progettato per resistere a queste temperature, i componenti vicini potrebbero non avere la stessa resistenza termica.
Il calore irradiato da un tubo di scarico esposto può influire su:
Cablaggi
Connettori elettrici
Tubi flessibili in gomma
Condotti del carburante
Componenti del sistema di aspirazione
Sensori
Componenti in plastica
Componenti del sottoscocca
Strutture del vano motore
L’isolamento dei tubi di scarico per autoveicoli aiuta a separare la superficie calda dello scarico da questi componenti circostanti.
Gli scopi principali dell’isolamento possono includere:
Riduzione del trasferimento di calore per irraggiamento
Abbassamento della temperatura esterna della superficie di scarico
Protezione dei componenti vicini
Miglioramento della gestione termica del vano motore
Controllo del calore nella parte inferiore della carrozzeria
Riduzione dell’esposizione termica a cablaggi e tubi flessibili
Miglioramento della protezione termica intorno ai motori turbocompressi
Le prestazioni termiche effettive dipendono dal materiale isolante, dalla struttura, dallo spessore, dalla temperatura dei gas di scarico e dall’ambiente di installazione.
Dove viene utilizzato l’isolamento dei tubi di scarico delle automobili
L’isolamento dei tubi di scarico delle automobili può essere applicato a diverse sezioni dell’impianto di scarico.
Tubi di scarico
I tubi di scarico sono spesso posizionati vicino al motore e al turbocompressore.
A causa della loro posizione, possono diventare un’importante fonte di calore radiante in un vano motore ristretto.
Una copertura isolante su misura può ridurre il trasferimento di calore dal tubo di scarico ai componenti circostanti.
Tubi di scarico
Anche i tubi di scarico lunghi possono essere isolati quando passano in prossimità di componenti sensibili al calore o di strutture del veicolo.
L’isolamento può essere realizzato in configurazioni continue o a sezioni.
Gomiti di scarico
I gomiti e le curve richiedono un isolamento sagomato poiché la loro geometria varia lungo il percorso di scarico.
Una struttura personalizzata composta da più pezzi può garantire una copertura più uniforme rispetto a un manicotto dritto standard.
Tubi di scarico sotto il veicolo
Anche le tubazioni di scarico sotto il telaio possono richiedere una protezione termica quando si trovano in prossimità di pannelli della carrozzeria, componenti dell’impianto di alimentazione o altre apparecchiature sensibili al calore.
Il materiale esterno deve essere selezionato in base alle condizioni meccaniche e ambientali dell’installazione.
Materiale isolante per tubi di scarico automobilistici
Il materiale isolante appropriato per i tubi di scarico automobilistici dipende dalla temperatura di scarico e dai requisiti di installazione.
Tra le opzioni di materiale più comuni figurano la fibra di vetro, la silice, la fibra ceramica, il tessuto alluminizzato e la fibra di vetro rivestita in silicone.
Fibra di vetro
La fibra di vetro è un materiale isolante per alte temperature ampiamente utilizzato.
Offre una combinazione di flessibilità, resistenza termica ed economicità per numerose applicazioni relative agli scarichi automobilistici.
Il tessuto in fibra di vetro può essere utilizzato come rivestimento esterno, mentre l’isolante in fibra di vetro può fornire resistenza termica all’interno del sistema isolante.
Silice
Il tessuto in silice e l’isolante in silice sono adatti per applicazioni a temperature più elevate.
Possono essere impiegati in prossimità di componenti del sistema di scarico particolarmente sollecitati, dove è richiesta una maggiore resistenza all’esposizione termica.
Fibra ceramica
La fibra ceramica garantisce prestazioni di isolamento ad alta temperatura per applicazioni esigenti nel sistema di scarico.
Può essere utilizzata come anima isolante quando le condizioni operative superano il campo di applicazione pratico delle strutture convenzionali in fibra di vetro.
Tessuto alluminizzato
Il tessuto alluminato può essere scelto nei casi in cui la riflessione del calore radiante sia una parte importante della strategia di gestione termica.
Può essere utilizzato come superficie esterna di un sistema di isolamento per tubi di scarico automobilistici.
Fibra di vetro rivestita in silicone
La fibra di vetro rivestita in silicone può fornire una superficie esterna flessibile e resistente.
È utile nei casi in cui il prodotto isolante venga maneggiato durante l’installazione o sia esposto a contatti meccanici.
La combinazione finale di materiali isolanti per i tubi di scarico automobilistici deve sempre essere scelta in base alle effettive condizioni operative.
Isolamento dei tubi di scarico automobilistici vs. schermo termico di scarico
Sia l’isolamento dei tubi di scarico che gli schermi termici di scarico forniscono protezione termica, ma funzionano in modo diverso.
Uno scudo termico per lo scarico viene normalmente posizionato tra il componente dello scarico e il componente che necessita di protezione. Crea una barriera fisica in grado di ridurre il trasferimento di calore per irraggiamento.
L’isolamento del tubo di scarico avvolge il tubo di scarico caldo stesso.
Ciò significa che l’isolamento può ridurre la quantità di calore irradiato dalla superficie dello scarico.
Le due tecnologie possono anche essere utilizzate insieme.
Ad esempio, un veicolo può utilizzare un isolante attorno a un tubo di scarico caldo e, al contempo, uno schermo termico tra l’impianto di scarico e una presa d’aria o un pannello della carrozzeria nelle vicinanze.
La soluzione più appropriata dipende dallo spazio disponibile e dagli obiettivi di gestione termica.
Come funziona l’isolamento dei tubi di scarico automobilistici
Il principio di base consiste nell’introdurre uno strato di materiale termoresistente tra la superficie calda dello scarico e l’ambiente circostante.
L’isolamento riduce il trasferimento di calore attraverso il materiale.
Allo stesso tempo, la superficie esterna dell’isolamento può essere progettata per fornire una protezione aggiuntiva contro il calore radiante.
Le prestazioni complessive sono influenzate da:
Temperatura di scarico
Materiale isolante
Spessore dell’isolamento
Struttura della superficie esterna
Diametro del tubo
Flusso d’aria attorno al componente
Spazio libero disponibile
Qualità dell’installazione
Aumentare lo spessore dell’isolamento può migliorare la resistenza termica, ma le applicazioni automobilistiche presentano spesso rigidi limiti di spazio.
Pertanto, l’isolamento dovrebbe essere progettato in base alla configurazione effettiva del veicolo.
Isolamento dei tubi di scarico automobilistici in vani motore compatti
I veicoli moderni spesso ospitano più sistemi all’interno di un volume limitato del vano motore.
Il tubo di scarico può trovarsi in prossimità del sistema di aspirazione, dei cavi elettrici, dei tubi flessibili o di altri componenti.
Ciò crea un ambiente termico complesso.
È possibile progettare un sistema di isolamento su misura attorno al tubo di scarico, mantenendo al contempo lo spazio libero richiesto dai componenti vicini.
Ciò è particolarmente utile per i motori turbocompressi, in cui i sistemi di scarico e di aspirazione possono trovarsi relativamente vicini tra loro.
L’isolamento del tubo di scarico può contribuire a ridurre il calore radiante che raggiunge i componenti adiacenti.

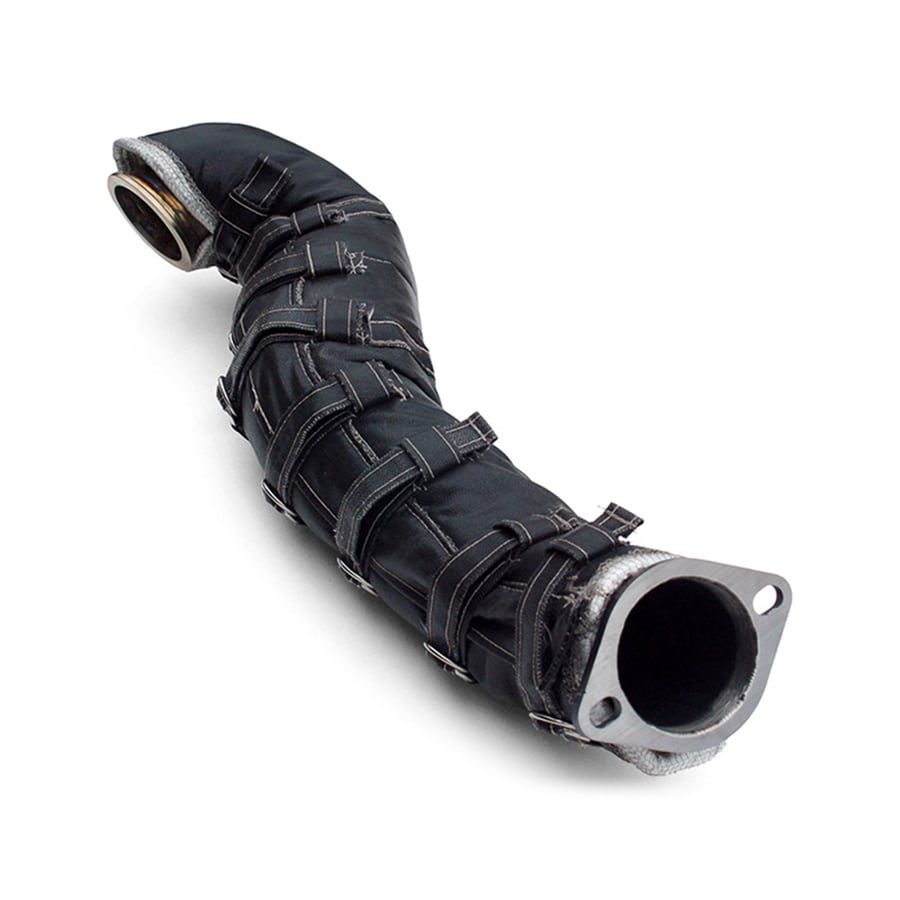

Isolamento personalizzato per tubi di scarico automobilistici
I prodotti isolanti universali non sempre si adattano alla geometria dell’impianto di scarico di un veicolo.
È possibile realizzare un prodotto isolante personalizzato per tubi di scarico automobilistici in base al componente effettivo.
Le informazioni di progettazione possono includere:
Diametro del tubo
Lunghezza del tubo
Raggio di curvatura
Geometria del gomito
Dimensioni della flangia
Posizione dei sensori
Posizioni delle fascette
Staffe di montaggio
Temperatura di esercizio
Spazio libero disponibile
Per gruppi di scarico complessi, è possibile utilizzare più sezioni.
Ciò semplifica l’installazione e consente di rimuovere singole sezioni durante la manutenzione del veicolo.

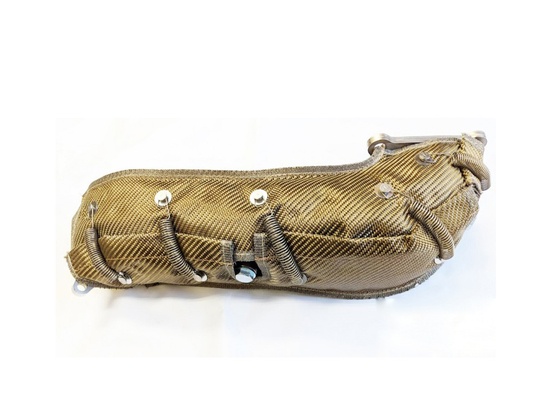

Isolamento rimovibile per tubi di scarico automobilistici
La manutenzione è un aspetto importante da considerare nella progettazione dell’isolamento per tubi di scarico automobilistici.
I tubi di scarico, i turbocompressori, i sensori e altri componenti possono richiedere ispezioni periodiche o la sostituzione.
Un isolamento rimovibile consente ai tecnici di accedere al componente di scarico senza dover smantellare l’intero sistema di isolamento.
I possibili metodi di fissaggio includono:
Filo in acciaio inossidabile
Fascette in acciaio inossidabile
Fibbie
Ganci
Sistemi di allacciatura
Chiusure meccaniche
Il sistema di fissaggio può essere scelto in base alla geometria e alle condizioni operative previste.
Isolamento dei tubi di scarico per motori turbocompressi
I motori turbocompressi possono generare temperature di scarico particolarmente elevate.
Il tubo di scarico o il tubo di scarico discendente può quindi diventare una delle fonti termiche più importanti nel vano motore.
Il calore proveniente dall’impianto di scarico può influire sui componenti vicini:
Componenti del sistema di aspirazione
Cablaggio
Sensori
Componenti dell’impianto di alimentazione
Componenti dei freni
Componenti del sistema di raffreddamento
Parti in gomma
L’isolamento per tubi di scarico automobilistici ad alta temperatura può essere progettato intorno a queste aree per contribuire a controllare il calore radiante.
Per applicazioni a temperature più elevate, si possono prendere in considerazione strutture in fibra di silice o ceramica al posto della fibra di vetro convenzionale.
Isolamento dei tubi di scarico per motori diesel
Anche gli impianti di scarico diesel richiedono una gestione termica efficace, in particolare nei motori turbocompressi e nelle applicazioni ad alto carico.
I tubi di scarico dei motori diesel possono trovarsi in prossimità di tubi flessibili, cavi, sensori e altre apparecchiature.
È possibile progettare un sistema di isolamento su misura in base alla temperatura di scarico e alla configurazione del veicolo.
Lo stesso approccio può essere applicato ai veicoli commerciali diesel e alle attrezzature automobilistiche specializzate.
Considerazioni sullo spessore dell’isolamento
Lo spessore dell’isolamento non dovrebbe essere scelto indipendentemente dalla configurazione del veicolo.
Uno strato isolante più spesso offre generalmente una maggiore resistenza termica, ma aumenta anche il diametro esterno complessivo del tubo di scarico isolato.
Ciò può diventare un problema quando il sistema di scarico è installato in prossimità di:
Pannelli della carrozzeria
Componenti del telaio
Cablaggio
Tubi flessibili
Componenti delle sospensioni
Apparecchiature sensibili al calore
L’obiettivo è ottenere le prestazioni termiche richieste entro lo spazio di installazione disponibile.
Per questo motivo, la realizzazione di un isolamento su misura è spesso più pratica per le applicazioni automobilistiche rispetto alla semplice scelta del materiale più spesso disponibile.
Isolamento del tubo di scarico automobilistico per applicazioni di retrofit
L’isolamento del tubo di scarico può essere aggiunto anche a un veicolo esistente.
Le applicazioni di retrofit possono rendersi necessarie quando:
Le temperature nel vano motore sono eccessive
I componenti vicini sono esposti a calore eccessivo
L’impianto di scarico è stato modificato
È stato potenziato un turbocompressore
Il veicolo è stato convertito a un motore diverso
La protezione termica esistente si è deteriorata
È necessaria una gestione aggiuntiva del calore di scarico
Le misurazioni e le fotografie dell’impianto di scarico installato possono essere utilizzate per sviluppare una soluzione di isolamento su misura.
Ciò consente all’isolamento di adattarsi alla configurazione esistente dell’impianto di scarico.
Guida alla scelta dell’isolamento per tubi di scarico automobilistici
Prima di scegliere l’isolamento, è necessario valutare i seguenti parametri:
Parametro Considerazioni progettuali
Temperatura di scarico Determina i requisiti del materiale
Temperatura di picco Stabilisce la resistenza termica massima
Diametro del tubo Determina le dimensioni dell’isolamento
Geometria del tubo Definisce la configurazione dell’isolamento
Spazio disponibile Limita lo spessore dell’isolamento
Componenti adiacenti Identifica i requisiti di protezione termica
Vibrazioni Influisce sul progetto di fissaggio
Manutenzione Determina la struttura smontabile
Ambiente Influisce sulla scelta del materiale esterno
Prestazioni termiche richieste Aiuta a determinare la struttura dell’isolamento
Queste informazioni forniscono una base pratica per la scelta dell’isolamento appropriato per i tubi di scarico automobilistici.
Produttore di isolanti personalizzati per tubi di scarico automobilistici
BSTFLEX produce isolanti personalizzati per tubi di scarico automobilistici e prodotti di protezione termica per sistemi di scarico ad alta temperatura.
È possibile progettare soluzioni per tubi di scarico, tubi di scarico verticali, gomiti, condotti di scarico e altri componenti automobilistici soggetti ad alte temperature.
A seconda dell’applicazione, i materiali possono includere fibra di vetro, silice, fibra ceramica, tessuto alluminizzato, fibra di vetro rivestita in silicone e altri tessuti resistenti alle alte temperature.
L’isolante può essere prodotto in lunghezze, diametri, spessori e configurazioni sezionali personalizzati.
È inoltre possibile prevedere aperture per sensori, fascette, staffe e punti di collegamento.
Per un progetto di isolamento dei tubi di scarico per autoveicoli, i clienti possono fornire le dimensioni dei componenti, fotografie, disegni, la temperatura di esercizio e lo spazio disponibile per l’installazione.
Sulla base di questi requisiti, BSTFLEX è in grado di sviluppare una soluzione di isolamento su misura, progettata specificamente per l’impianto di scarico dell’autoveicolo in questione.
