Centro Neuronale delle Stazioni Adif (CNE), Madrid

{{{sourceTextContent.subTitle}}}

OPTIMAX3 al CNE dell'ADIF: un'unica architettura, configurazioni illimitate

{{{sourceTextContent.description}}}

I progetti migliori sono quelli in cui la forma segue la funzione senza compromessi. In un panorama tecnico spesso caratterizzato da un eccesso di ingegnerizzazione, OPTIMAX3 si distingue come esempio di coerenza: un’architettura appositamente concepita per integrarsi perfettamente in reti complesse ed eterogenee.Questa filosofia trova la sua massima espressione in contesti in cui la complessità è uno strumento piuttosto che un ostacolo, in particolare nel macroprogetto Adif e nel suo nuovo Centro Neuronale delle Stazioni (CNE) di Valdebebas.

Adif gestisce un patrimonio di stazioni incredibilmente variegato, che spazia dai grandi snodi con un enorme flusso di passeggeri alle fermate remote e senza personale. Ogni sito presenta esigenze specifiche, ma tutti devono operare all’interno di una rigida struttura gerarchica. La sfida è chiara: garantire l’autonomia locale mantenendo al contempo una gestione centralizzata dal Centro Neuronale delle Stazioni (CNE) di Valdebebas (Madrid).

[Architettura modulare per le infrastrutture ferroviarie]
La gestione delle comunicazioni tra centinaia di punti in una rete ferroviaria nazionale richiede un’architettura in cui ogni nodo possa funzionare in modo indipendente pur rimanendo sotto supervisione remota. L’architettura OPTIMAX3 si articola su tre livelli: controllo globale a Valdebebas, sei sottocentri territoriali e singole stazioni. Questa struttura a cascata assicura un flusso di dati coerente garantendo al contempo l’operatività locale, anche in caso di perdita della connettività globale. Si tratta di una solida soluzione basata su IP in cui affidabilità, ridondanza e integrazione IT senza soluzione di continuità sono fondamentali.

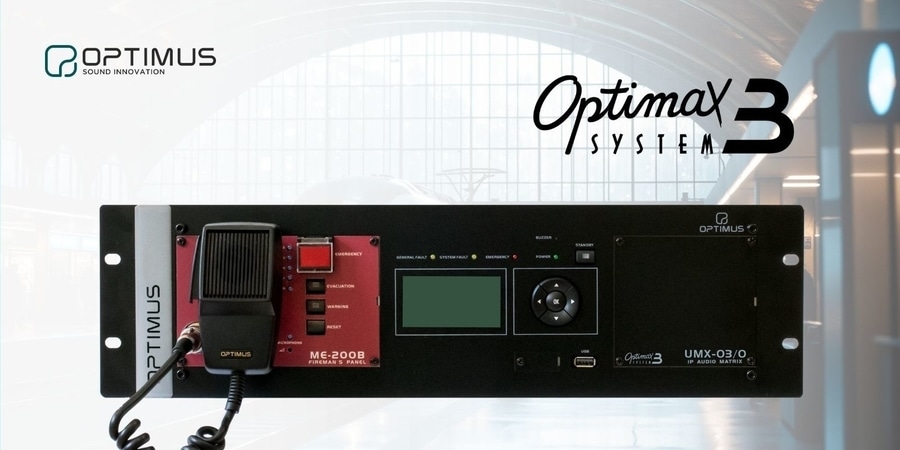

[UMX-03: l’hub centrale del sistema]
Il cuore di OPTIMAX3 è la matrice audio digitale UMX-03. Dotata di una dorsale IP ridondante, questa unità centrale gestisce simultaneamente quattro canali audio IP in entrata e in uscita, mantenendo al contempo un bus interno a 16 canali per l’elaborazione locale. Il suo design consente l’integrazione diretta con i sistemi di allarme antincendio tramite tre contatti di ingresso supervisionati, tre uscite a tensione zero e un’uscita a relè di sicurezza. La memoria interna da 32 GB memorizza i messaggi in formato MP3, WAV o Ogg-Vorbis, garantendo la possibilità di trasmissione immediata indipendentemente dallo stato della rete. La matrice fornisce inoltre una supervisione continua delle linee e degli amplificatori di potenza, con supporto per unità secondarie, console microfoniche e sensori di rumore tramite il proprio bus CAN.

[IF-822ETH / IF-804ETH: Distribuzione flessibile]
Per le installazioni che richiedono il collegamento ad amplificatori analogici preesistenti o la distribuzione audio in punti remoti, le interfacce IF-822ETH e IF-804ETH rappresentano il ponte ideale. Queste unità trasformano i sistemi PA convenzionali in nodi predisposti per l’IP, ricevendo ingressi da console IP, telefonia SIP e canali di musica di sottofondo. L’IF-822ETH offre due ingressi audio e due uscite, perfette per le postazioni che richiedono microfoni locali. L’IF-804ETH dispone di quattro uscite audio, ottimizzate per la massima distribuzione. Entrambe le unità includono una porta USB frontale e 16 GB di memoria interna. Ciò consente agli operatori di sfruttare le apparecchiature esistenti, trasformando efficacemente l’hardware legacy in nodi OPTIMAX3

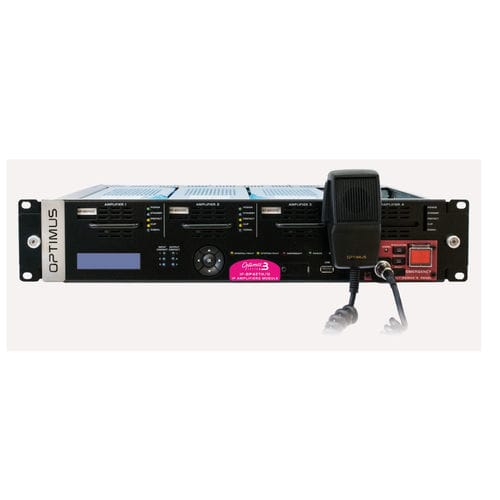

[IF-8P4ETH: Alimentazione integrata su richiesta]
Laddove un progetto richieda alimentazione distribuita con controllo IP, l’IF-8P4ETH integra entrambe le funzionalità in un unico chassis. Ospitando fino a quattro amplificatori in Classe D ad alta efficienza, supporta configurazioni da 60 W a 460 W per canale, comprese opzioni di amplificazione di backup. Il sistema esegue un monitoraggio continuo delle linee di altoparlanti A/B per ogni amplificatore. Inoltre, la sua funzionalità di sostituzione a caldo garantisce che la manutenzione possa essere effettuata senza interruzioni del servizio. Per una maggiore capacità, le unità di espansione IF-8P4/0E aggiungono quattro slot aggiuntivi ciascuna, aumentando il numero di zone senza complicare l’architettura.

[Valdebebas (Madrid): L’ecosistema neurale]
Il Centro Neuronale delle Stazioni Adif a Valdebebas rappresenta la realizzazione su larga scala di questa architettura. Da questo hub vengono coordinate le comunicazioni su tutta la rete ferroviaria spagnola, con ogni stazione che utilizza una configurazione OPTIMAX3 su misura in base alle proprie esigenze. I principali scali si affidano a matrici UMX-03 dotate di un’ampia dotazione di I/O e console di controllo. Le stazioni di medie dimensioni utilizzano interfacce IF-8P4ETH per ridurre al minimo l’ingombro delle apparecchiature, mentre le piccole fermate impiegano unità IF-804ETH per gestire l’hardware analogico esistente. Nonostante questa diversità, ogni singolo nodo è integrato nello stesso ecosistema di gestione centralizzata. È proprio questa capacità di adattamento locale unita all’integrazione globale a contraddistinguere la piattaforma OPTIMAX3. Non si tratta solo di hardware, ma di un’architettura di comunicazione progettata per i flussi di lavoro ferroviari che si distingue sul mercato per il suo livello di personalizzazione.

[Oltre il settore ferroviario]
Sebbene il progetto Adif sia il nostro caso di studio più emblematico, l’architettura OPTIMAX3 eccelle ben oltre il settore ferroviario. Dai complessi industriali con più stabilimenti e dalle infrastrutture portuali con terminal separati ai vasti campus aziendali, qualsiasi ambiente che richieda una comunicazione coordinata tra siti dispersi può trarre vantaggio da questa soluzione scalabile. La piattaforma non impone un unico modello di implementazione. Supporta configurazioni completamente centralizzate, l’elaborazione distribuita su ciascun nodo o architetture ibride che combinano la supervisione centrale con la resilienza locale. La flessibilità è intrinseca al progetto, non limitata da esso.

[Progettata per durare nel tempo, pronta per il futuro]
Noi di OPTIMUS progettiamo pensando a cicli di vita lunghi. La modularità di OPTIMAX3 consente l’evoluzione tecnologica — nuovi amplificatori, protocolli emergenti e aggiornamenti hardware — senza la necessità di una revisione totale del sistema. Questo approccio lungimirante affonda le sue radici nella sicurezza. La piattaforma è stata progettata ex novo per essere conforme alle norme EN 54, incorporando di serie le necessarie funzioni di supervisione e gestione delle emergenze. Abbiamo spianato la strada alla certificazione come logico passo successivo per un sistema che è già il punto di riferimento nella sicurezza ferroviaria.
