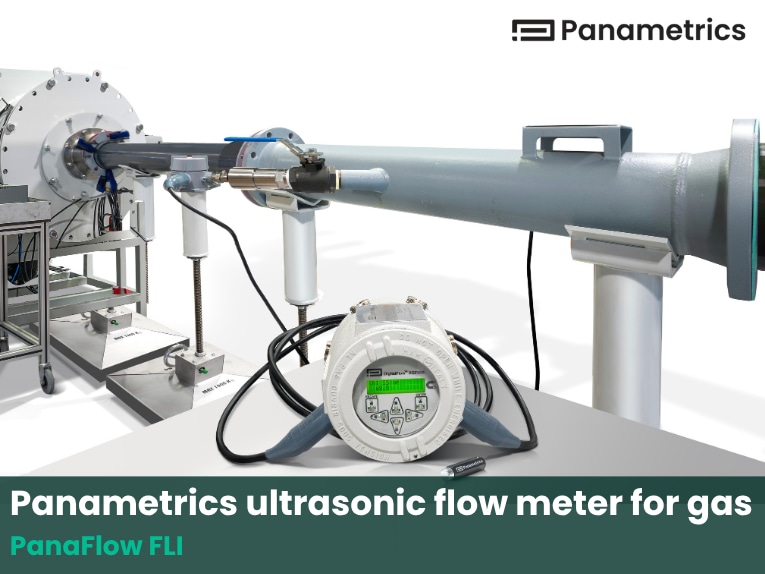

Misuratore di portata a ultrasuoni Panametrics per gas

{{{sourceTextContent.subTitle}}}

PanaFlow FLI

{{{sourceTextContent.description}}}

PanaFlow FLI è un sistema di misura di portata a ultrasuoni robusto e affidabile per il monitoraggio di ampie portate di gas in condizioni difficili. Il PanaFlow FLI è disponibile in versione flowcell (spoolpiece) o solo ugello, per garantire la flessibilità necessaria a soddisfare i requisiti di flusso esistenti o nuovi.

Esempi di applicazioni
- Gas combustibile
- Gas naturale
- Gas di sfiato
- Gas di scarico
- Gas di scisto
- Gas di carbone
- Recupero dei vapori
- Biogas
- Gas di torcia
- Vapore

Caratteristiche e vantaggi
- Tecnologia a ultrasuoni affidabile, che non richiede misurazioni deviate o calibrazioni periodiche.
- Nessuna restrizione nel tubo per generare una perdita di pressione.
- Ampia possibilità di monitoraggio da 0 a 100 m/s (328 ft/s) in tutti gli scenari di processo.
- Trasduttori di gas in titanio Panametrics robusti e collaudati sul campo; altri materiali sono disponibili in base alla composizione del flusso.
- Nuovo meccanismo di inserimento compatto per un funzionamento continuo 24 ore su 24, 7 giorni su 7 e per l'accesso al trasduttore.
- Diagnostica avanzata per comprendere e monitorare la salute e la stabilità del processo.

Misurazione del flusso a tempo di transito
In questo metodo, due trasduttori fungono da generatori e ricevitori di segnali a ultrasuoni. Sono in comunicazione acustica tra loro, il che significa che il secondo trasduttore può ricevere i segnali ultrasonici trasmessi dal primo trasduttore e viceversa.

In funzione, ogni trasduttore funziona come trasmettitore, generando un certo numero di impulsi acustici, e poi come ricevitore per un numero identico di impulsi. L'intervallo di tempo tra la trasmissione e la ricezione dei segnali ultrasonici viene misurato in entrambe le direzioni. Quando il gas nel tubo non scorre, il tempo di transito a valle è uguale al tempo di transito a monte. Tuttavia, quando il gas scorre, il tempo di transito a valle è inferiore al tempo di transito a monte. La differenza tra i tempi di transito a valle e a monte è proporzionale alla velocità del gas che scorre e il suo segno indica la direzione del flusso.

La migliore tecnologia per i gas difficili
La misura di portata a ultrasuoni è indipendente dalle proprietà del gas e non interferisce in alcun modo con il flusso. Tutti i trasduttori a ultrasuoni metallici installati nel tubo inviano impulsi sonori a monte e a valle attraverso il gas. I trasmettitori a ultrasuoni avanzati di Panametrics utilizzano un'elaborazione avanzata del segnale e il rilevamento delle correlazioni per calcolare la portata in condizioni difficili, quali flusso instabile o addirittura bidirezionale, pressione pulsante, composizione e temperatura variabili, ambiente ostile e flussi estremamente variabili.
