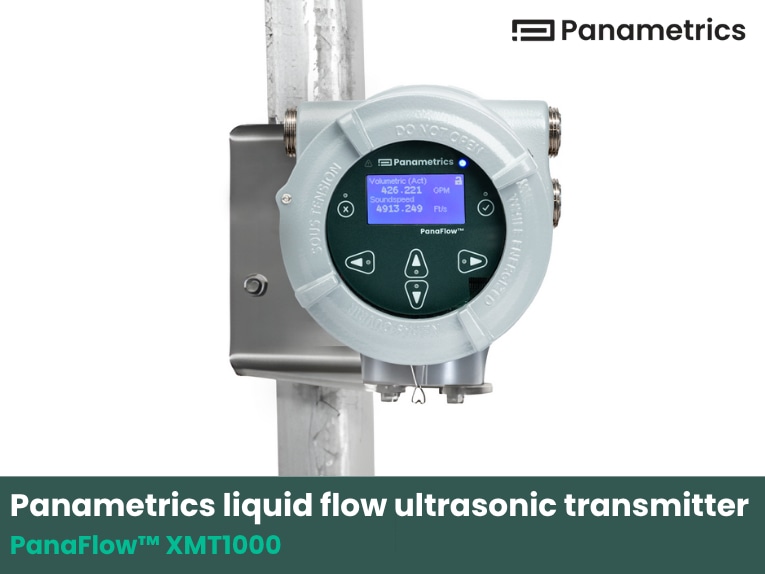

Trasmettitore a ultrasuoni per flusso di liquidi Panametrics

{{{sourceTextContent.subTitle}}}

PanaFlow™ XMT1000

{{{sourceTextContent.description}}}

L'XMT1000 è un nuovo ed economico trasmettitore di portata a ultrasuoni che si basa sull'esperienza di Panametrics in materia di portata e su anni di prestazioni affidabili del suo predecessore XMT868i. Offre una capacità di misura del flusso all'avanguardia in un trasmettitore robusto, montato localmente o a distanza e certificato per l'uso in aree pericolose. Offre un nuovo livello di prestazioni grazie a una maggiore accuratezza, ingressi e uscite configurabili
e uscite configurabili e molteplici opzioni di percorso del trasduttore a ultrasuoni.

Misure di portata di liquidi per un'ampia gamma di applicazioni

Liquidi idrocarburi
Olio grezzo
Olio lubrificante
Olio combustibile diesel
Solventi
Gas naturale liquefatto (GNL)
Acqua e acque reflue
Acqua distillata
Acqua calda/refrigerata
Prodotti chimici
Bevande
Misura di portata non intrusiva, affidabile e precisa
Il PanaFlow XMT1000 proviene da una lunga serie di collaudati misuratori di portata a ultrasuoni di Panametrics. Condivide tutti i vantaggi della misura di portata a ultrasuoni, senza parti in movimento soggette a usura, senza filtri o filtri, senza necessità di manutenzione, senza cadute di pressione, senza derive e senza necessità di calibrazione periodica.

Il processore di segnale digitale (DSP) integrato fornisce routine proprietarie di codifica del segnale digitale e di rilevamento delle correlazioni, la regolazione automatica in base alle proprietà variabili del fluido e un software operativo configurato dinamicamente per semplificare la programmazione.

L'XMT1000 offre:

Accuratezza migliorata dello 0,3% della lettura
Funzionamento a uno, due o tre canali
Quattro ingressi/uscite configurabili per la comunicazione analogica o digitale
Idoneità per un'ampia gamma di dimensioni e materiali dei tubi
Configurazione SIL disponibile
Migliore capacità di programmazione

L'XMT1000 introduce una tastiera magnetica a sei pulsanti per consentire una programmazione sicura e la verifica della diagnostica nei luoghi pericolosi (classificati). Non è necessario aprire la custodia per utilizzare un PC per la programmazione, eliminando i costi e i tempi associati all'ottenimento di permessi per lavori a caldo, e non è necessario un programmatore portatile aggiuntivo. È sufficiente toccare il vetro dell'XMT1000 con la bacchetta magnetica per modificare qualsiasi impostazione dei parametri.
Se si preferisce l'interfaccia PC, il PanaFlow XMT1000 è dotato di connettività MODBUS RS485, che fornisce un accesso completo alla diagnostica e alla programmazione del misuratore tramite il software PanaView Plus. PanaView Plus offre anche una capacità di registrazione continua fino a 10.000 punti con 26 parametri registrati per punto.

Le opzioni multicanale e multipercorso riducono i costi e migliorano le prestazioni
L'XMT1000 può essere configurato come misuratore a un canale, due canali o tre canali, per una maggiore flessibilità di misura. Offre inoltre uno, due o tre percorsi del trasduttore a ultrasuoni. Un singolo percorso può fornire una misura di portata economica, mentre percorsi multipli migliorano l'accuratezza e la ripetibilità della misura di portata e aggiungono ridondanza.

Si adatta automaticamente alle variazioni delle proprietà del fluido
Di serie in tutti i trasmettitori PanaFlow XMT1000, l'esclusiva funzione Automatic Tracking Window™ (ATW™) assicura misure di portata accurate anche quando le proprietà del fluido sono sconosciute o mutevoli. ATW spazza dinamicamente la finestra del ricevitore ogni volta che la velocità del suono del fluido cambia. Questa potente funzione consente di misurare il flusso quando la velocità del suono del fluido è sconosciuta o sta cambiando.

Il trasmettitore di portata PanaFlow XMT1000 utilizza la tecnica di misura del flusso a tempo di transito

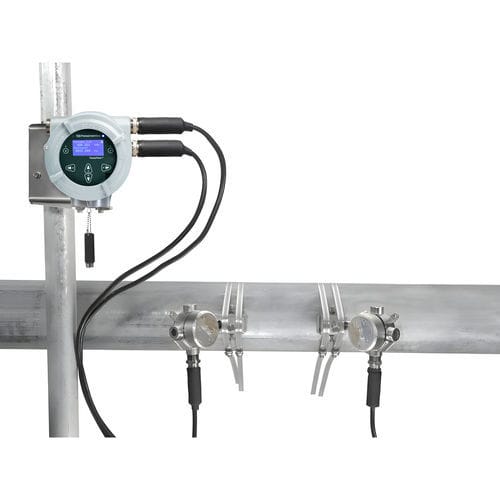

Il metodo di misura del flusso a tempo di transito utilizza due trasduttori che fungono da generatori e ricevitori di segnali a ultrasuoni. Quando sono montati su un tubo, sono in comunicazione acustica tra loro. In funzione, ciascun trasduttore funge da trasmettitore, generando un certo numero di impulsi acustici, e da ricevitore per un numero identico di impulsi. L'intervallo di tempo tra la trasmissione e la ricezione dei segnali ultrasonici viene misurato in entrambe le direzioni. Quando il liquido nel tubo non scorre, il tempo di transito a valle è uguale al tempo di transito a monte. Quando il liquido scorre, il tempo di transito a valle è inferiore al tempo di transito a monte. La differenza tra i tempi di transito a valle e a monte è proporzionale alla velocità del liquido in transito e il suo segno indica la direzione del flusso.

Trasduttori a umido
L'XMT1000 può essere utilizzato con una varietà di sistemi a umido, compreso il sistema PanaFlow. Il sistema PanaFlow offre una soluzione di misurazione del flusso completamente integrata che comprende l'elettronica dell'XMT1000, la cella di flusso e i trasduttori, semplificando l'installazione.
Il PanaFlow XMT1000 può essere utilizzato con altri sistemi PanaFlow o può essere configurato come soluzione di misurazione personalizzata con trasduttori a umido per soddisfare esigenze applicative specifiche.
