modem radio senza fili a 433/868/915MHz
{{{sourceTextContent.subTitle}}}
Focus sulle funzioni avanzate: Comandi OTA, I/O remoto, Wake on Radio, Ascolta prima di parlare
{{{sourceTextContent.description}}}
Il modulo RCQ5-XXX di RadioControlli non è solo un modem radio a basso consumo, ma una piattaforma completa che integra funzionalità avanzate che lo rendono ideale per applicazioni di automazione, controllo remoto e IoT industriale. Basato sul chip CC1312R di Texas Instruments, offre una combinazione di prestazioni elevate, basso consumo energetico e robusta gestione dei canali. Diamo un'occhiata più da vicino alle caratteristiche che lo distinguono sul mercato.
1. Comando OTA: Controllo e monitoraggio wireless degli I/O
La funzione di comando OTA (Over The Air) consente di gestire fino a 4 ingressi e 4 uscite digitali sia in locale che in remoto, semplicemente tramite comandi AT inviati via etere.
- Impostazione delle uscite remote: Con il comando AT+OTA_OUTx=1, ad esempio, è possibile impostare OUT1 del dispositivo remoto a livello alto, senza necessità di cablaggio fisico.
- Lettura degli ingressi remoti: Il comando AT+OTA_RDINx=? consente di verificare immediatamente lo stato degli ingressi digitali di un dispositivo remoto.
Vantaggi pratici:
1) Semplifica l'implementazione di sistemi di controllo e monitoraggio a distanza.
2) Riduce i costi di installazione e manutenzione eliminando la necessità di cablare i punti di controllo.
2. Funzione di allarme: Notifica immediata di eventi critici
La funzione di allarme è progettata per le applicazioni in cui la tempestività è fondamentale (sicurezza, monitoraggio ambientale, automazione industriale).
Come funziona: Quando uno degli ingressi digitali (DIN0÷DIN3) cambia stato, il modulo invia automaticamente un messaggio di allarme via UART al dispositivo remoto:
Alarm_0_1 → ingresso commutato a livello alto
Allarme_0_0 → ingresso tornato a livello basso
Applicazioni tipiche:
1) Avvisi di apertura/chiusura della porta, rilevamento di guasti, allarmi tecnici.
2) Monitoraggio di sensori ambientali (ad esempio, livello dell'acqua, temperatura, presenza).
3. I/O remoto e mirroring digitale: Sincronizzazione bidirezionale

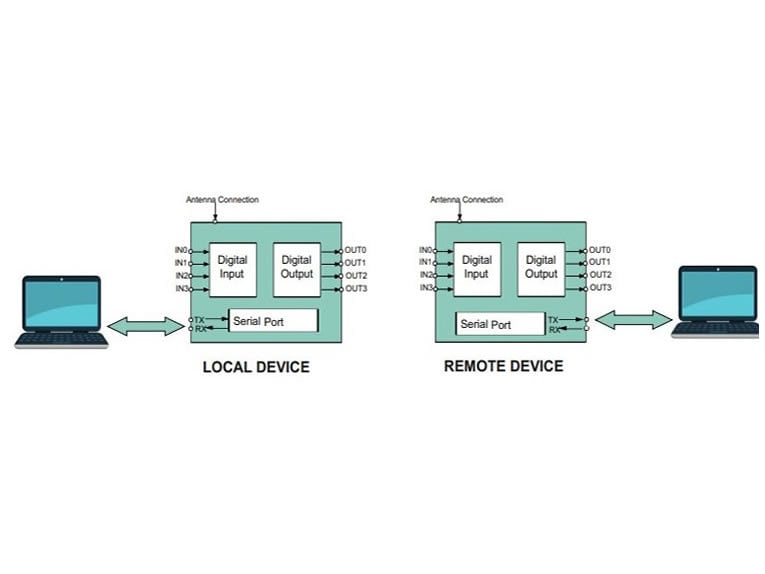

La funzione I/O remoto consente di riflettere lo stato degli ingressi digitali di una stazione sulle uscite digitali di una stazione remota e viceversa.
Attivazione tramite AT+RemoteIO=1
Sincronizzazione istantanea: Qualsiasi cambiamento di stato di un ingresso digitale della stazione A si riflette immediatamente sull'uscita corrispondente della stazione B e viceversa.
Esempio pratico:
In un sistema di automazione, la pressione di un pulsante su una macchina può attivare un relè su una macchina distante, senza ritardi e senza cablaggi.
Ideale per sistemi di controllo distribuiti, automazione dell'illuminazione, cancelli, pompe, ecc.
Vantaggi competitivi
1) Flessibilità: Tutte le funzioni sono configurabili tramite comando AT, sia in locale che in remoto.
2) Sicurezza: Le notifiche di allarme sono immediate e affidabili.
3) Efficienza: Il mirroring digitale elimina la necessità di una logica complessa e riduce la latenza operativa.
4) Scalabilità: È possibile gestire più moduli in una rete, consentendo sistemi di controllo distribuiti.
Focus sulle funzioni a basso consumo: WOR (Wake-On-Radio)
Uno dei punti di forza dell'RC-RCQ5-XXX è la gestione intelligente dell'energia, essenziale per i dispositivi alimentati a batteria o per gli ambienti in cui la continuità operativa è fondamentale.
Modalità nodo a basso consumo (LpNode):
AT+LpNode: Attiva la modalità a basso consumo. Quando è abilitata, il modulo aggiunge un preambolo più lungo ai pacchetti trasmessi, consentendo al ricevitore di "svegliarsi" solo quando necessario.
AT+WOR_Duration: Permette di configurare la frequenza di risveglio del ricevitore, scegliendo tra intervalli di 1000ms, 500ms, 250ms e 125ms.
Questa architettura riduce drasticamente il consumo medio, pur mantenendo la capacità di ricevere prontamente i dati. WOR è particolarmente efficace nei sistemi di sensori wireless, nei contatori intelligenti e nelle applicazioni in cui la durata della batteria è fondamentale.
Focus su UART a basso consumo (LpUART)
AT+LpUart: Abilita la modalità UART a basso consumo, mantenendo la ricezione dei dati anche quando il microcontrollore è in modalità sleep.
Gestito tramite un pin dedicato (LP_UART_EN): L'UART viene attivato solo quando necessario, con un consumo minimo durante lo standby.
Focus sulla tecnologia LBT (Listen Before Talk)
Per garantire comunicazioni robuste e affidabili in ambienti affollati, l'RC-RCQ5-XXX implementa la tecnica LBT:
Che cos'è la LBT?
La funzione Listen Before Talk (LBT) consente al modulo di ascoltare il canale radio prima di trasmettere. Se il canale è libero, la trasmissione avviene; se è occupato, il modulo attende e ritenta in base ai parametri configurabili.
Parametri configurabili (AT+LBTP):
Soglia RSSI: Livello di potenza al di sotto del quale il canale è considerato libero (ad esempio, -60 dBm).
Numero di tentativi: Quante volte il modulo ritenta la trasmissione se il canale è occupato.
Ritardo casuale: Intervallo di attesa casuale tra i tentativi per ridurre la probabilità di collisione.
Offset: Permette di definire una finestra temporale personalizzata per il backoff.
LBT si basa su un meccanismo simile al CSMA/CD (Carrier Sense Multiple Access with Collision Detection), noto nelle reti Ethernet ma adattato al wireless. Questo approccio riduce le collisioni, migliora l'efficienza del canale e garantisce la coesistenza con altri dispositivi RF.
Conclusione
Le funzioni di OTA, allarme, I/O remoto e mirroring dell'RCQ5-XXX portano la comunicazione wireless a un livello superiore, offrendo controllo, reattività e flessibilità in qualsiasi scenario applicativo. Inoltre, la gestione avanzata a basso consumo tramite WOR e LpUART e la tecnica LBT, che garantisce trasmissioni affidabili anche in ambienti radio congestionati, lo rendono ideale per applicazioni IoT, industriali e di automazione in cui efficienza energetica e affidabilità sono requisiti fondamentali.
