Telecamera termografica TN220 a cubo: Un dispositivo a infrarossi delle dimensioni di un pacchetto di sigarette apre nuovi scenari di monitoraggio della sicurezza in tutti i settori industriali

{{{sourceTextContent.subTitle}}}

Un dispositivo a infrarossi delle dimensioni di un pacchetto di sigarette apre nuovi scenari di monitoraggio della sicurezza in tutti i settori industriali

{{{sourceTextContent.description}}}

Nel campo del monitoraggio della sicurezza industriale, tre sono i punti dolenti che da tempo affliggono i team operativi e di manutenzione: la difficoltà di installare le apparecchiature in spazi ristretti, i pericoli nascosti difficili da individuare e il funzionamento macchinoso dei dispositivi tradizionali. La telecamera cubica per la misurazione della temperatura online a doppio spettro TN220 di Raythink, con il suo design compatto delle dimensioni di un pacchetto di sigarette, le sue precise capacità di misurazione della temperatura e la sua flessibile adattabilità, supera le limitazioni dello scenario e diventa la scelta preferita per il monitoraggio della sicurezza nella distribuzione di energia ad alta tensione, nelle stazioni di stoccaggio dell'energia, nella produzione di batterie al litio e in altri settori.
Misurazione tradizionale della temperatura a contatto Misurazione della temperatura con termocamera a infrarossi

Vantaggi:
- Economico
- Precisione di misurazione della temperatura relativamente elevata Vantaggi:
- Consente la misurazione a copertura totale delle aree target
- Visualizzazione intuitiva della distribuzione della temperatura del target
- Funzionamento semplice senza danneggiare la struttura del target
- Supporta la tracciabilità video
- Cablaggio semplice

Svantaggi:
- Cablaggio complesso, facile da danneggiare la struttura del target
- Distribuzione poco chiara della temperatura del target, con rischio di mancati rilevamenti
- Risposta lenta con ritardo di conduzione del calore
- Nessuna tracciabilità video Svantaggi:
- Costo relativamente più elevato

Introduzione al dispositivo

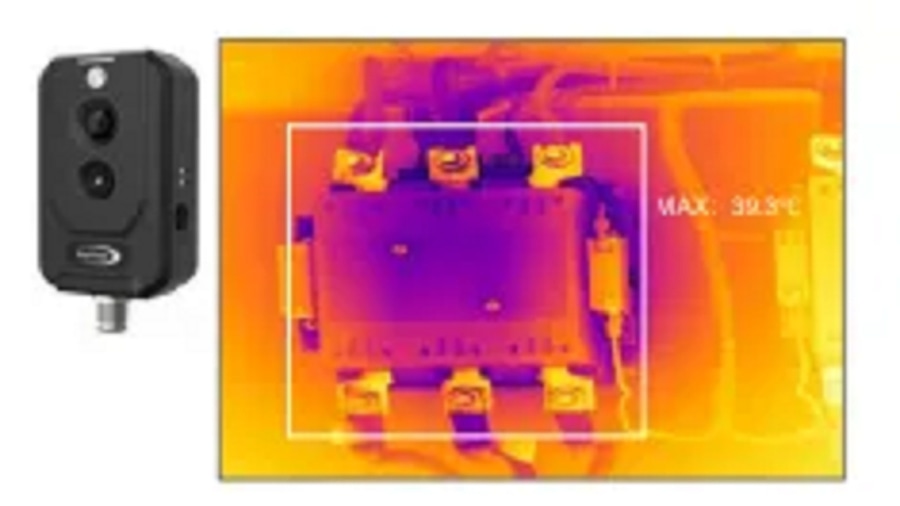

Telecamera termografica a cubo TN220

- Struttura compatta: 93×56×31,5 mm, elegante e portatile come un pacchetto di sigarette, appositamente progettato per scenari ristretti.
- Misurazione della temperatura a tutto campo: Misurazione precisa della temperatura con una ricchezza di dettagli, grazie alla risoluzione a infrarossi 256×192 e all'ampio campo visivo (90°×65,1° per gli infrarossi).
- Immagini panoramiche: Immagini termiche a infrarossi + vista a luce visibile da 2MP.
- Supporto multiprotocollo: Compatibile con i protocolli ONVIF, Modbus, GB/28181 e IoT MQTT, supporta l'uscita di allarme IO indipendente.
- Alto livello di protezione: Grado di protezione IP67 per una forte adattabilità agli ambienti difficili.
- Distribuzione flessibile: Supporta l'alimentazione POE, consentendo la trasmissione simultanea di energia e dati tramite un unico cavo, riducendo i costi di costruzione e messa in servizio.

1. Quadro elettrico ad alta tensione
Essendo un'apparecchiatura centrale dei sistemi di alimentazione, i commutatori ad alta tensione presentano componenti interni densi e ambienti elettromagnetici complessi. Il cattivo contatto o l'invecchiamento delle giunzioni dei cavi e dei contatti delle sbarre possono facilmente causare un surriscaldamento locale. Le ispezioni manuali non solo sono inefficienti, ma comportano anche rischi significativi di mancati rilevamenti. La misurazione tradizionale della temperatura dei contatti richiede l'impiego di un gran numero di sensori, con conseguenti cablaggi complessi e risposte ritardate, che difficilmente soddisfano le esigenze di monitoraggio in tempo reale. Con le sue dimensioni compatte di 93×56×31,5 mm, il TN220 può essere facilmente installato nello spazio ristretto dei quadri elettrici senza modificare la struttura originale dell'apparecchiatura. Il suo livello di protezione IP67 è in grado di resistere a umidità, polvere e altri ambienti difficili all'interno dell'armadio. Dotato di alimentazione POE, consente di trasmettere alimentazione e dati attraverso un unico cavo, riducendo notevolmente i costi di costruzione e messa in servizio. Il dispositivo è dotato di un rilevatore a risoluzione infrarossa 256×192, che copre un intervallo di misurazione della temperatura di -20℃~650℃ con una precisione di ±2℃ o ±2%. Supporta configurazioni di misurazione della temperatura multidimensionali (punto, linea e area) e può catturare con precisione aumenti di temperatura impercettibili di 0,04℃.

2. Stazioni di stoccaggio dell'energia
Con il rapido sviluppo delle stazioni di accumulo di energia elettrochimica, il rischio di fuga termica causata dall'impiego di batterie dense è diventato sempre più evidente. Le tecnologie digitali sono necessarie per ottenere la percezione dello stato di sicurezza e la segnalazione precoce, e il TN220 è perfettamente adatto a questa esigenza. Lo spazio all'interno dei container di stoccaggio dell'energia è limitato e il design del TN220, delle dimensioni di un pacchetto di sigarette, può essere installato in modo flessibile tra i pacchi batteria. Il supporto di più protocolli (ONVIF, Modbus, GB/28181 e IoT MQTT) consente una connessione perfetta al sistema di monitoraggio della stazione di accumulo dell'energia. Il dispositivo è in grado di impostare soglie di allarme a più livelli per parti chiave come i pacchi batteria e le giunzioni dei cavi. Quando si verifica un leggero accumulo di calore nelle celle della batteria, il dispositivo può attivare immediatamente allarmi acustici e visivi e collegarsi con i sistemi di refrigerazione o antincendio, fornendo un preavviso di ore rispetto ai tradizionali rilevatori di fumo. Negli scenari di stoccaggio dell'energia delle batterie al litio, il TN220, grazie alla tecnologia di fusione di immagini termiche a infrarossi + luce visibile da 2MP a doppio spettro, può non solo presentare visivamente la distribuzione del campo di temperatura della batteria, ma anche tracciare i dati storici della temperatura, fornendo un supporto di dati per la valutazione dello stato di salute della batteria e costruendo una solida linea di sicurezza per le stazioni di stoccaggio dell'energia.

3. Produzione di batterie al litio e trattamento dei rifiuti pericolosi
Durante la produzione di batterie al litio, processi come la formazione, la classificazione e il test delle prestazioni elettriche comportano operazioni di carica e scarica, con potenziali rischi di fuga termica. La misurazione tradizionale della temperatura di contatto può essere effettuata solo su un singolo punto e non è in grado di catturare la distribuzione complessiva del campo termico sulla superficie della batteria. Con un ampio campo visivo di 90°×65°, il TN220 può coprire una stazione di prova di 2,4 m (orizzontale) × 1,8 m (verticale). In combinazione con i veicoli a guida automatica (AGV), è in grado di monitorare la batteria 24 ore su 24, 7 giorni su 7, di registrare in tempo reale i dati sulla temperatura della batteria e di analizzare le tendenze. Quando viene rilevato un aumento anomalo della temperatura, scatta immediatamente un allarme, garantendo la resa del prodotto e la sicurezza della produzione. Negli scenari di trattamento dei rifiuti pericolosi, l'elettrolita delle batterie al litio è una sostanza infiammabile e il monitoraggio della temperatura dell'area di stoccaggio è fondamentale. La capacità di monitoraggio ininterrotto 24 ore su 24, 7 giorni su 7 del TN220 è in grado di rilevare in tempo reale le variazioni di temperatura delle apparecchiature di stoccaggio dell'elettrolito, evitando incendi o esplosioni causati dalle alte temperature. Nel frattempo, il dispositivo supporta l'uscita di allarme IO indipendente, che può inviare informazioni di allarme tempestivo alla piattaforma di monitoraggio in primo luogo, guadagnando tempo prezioso per l'eliminazione dei pericoli nascosti.

4. Supporto tecnico di base del TN220
L'adattabilità del TN220 a più scenari deriva dalla sua solida base tecnica. Il dispositivo adotta un rilevatore a infrarossi non raffreddato da 12μm sviluppato da Raythink, che garantisce immagini chiare e dati precisi sulla temperatura. Il suo livello di protezione IP67 gli consente di adattarsi a diversi ambienti difficili, come armadi ad alta tensione, contenitori di energia e magazzini di rifiuti pericolosi. L'alimentazione POE e il design della trasmissione a cavo singolo semplificano il processo di implementazione e riducono i costi di installazione. Dotato di un software professionale per la misurazione e l'analisi della temperatura, può realizzare l'impostazione di allarmi multi-area, il tracciamento dei dati storici e il collegamento con piattaforme di terze parti, soddisfacendo le esigenze di monitoraggio intelligente di diversi settori.
Dalla distribuzione di energia ad alta tensione alla sicurezza dello stoccaggio di energia, dalla produzione di batterie al litio alla gestione dei rifiuti pericolosi, il TN220, con i suoi vantaggi fondamentali di compattezza, flessibilità, precisione e affidabilità, è diventato un "attore versatile" nel monitoraggio della sicurezza industriale.
Se dovete affrontare sfide come l'impiego in spazi ristretti o il monitoraggio di pericoli nascosti, il TN220 può essere una soluzione più conveniente. Contattateci per saperne di più sui prodotti Raythink.
