Applicazione della termografia nell'NDT

{{{sourceTextContent.subTitle}}}

i controlli non distruttivi (NDT) sono emersi come un metodo critico per garantire la qualità e la sicurezza

{{{sourceTextContent.description}}}

Nei settori manifatturiero, aerospaziale ed edile, la sicurezza delle apparecchiature e dei materiali ha un impatto diretto sull'efficienza della produzione e sull'affidabilità operativa. Per rilevare tempestivamente potenziali difetti senza danneggiare l'oggetto, i controlli non distruttivi (NDT) sono diventati un metodo fondamentale per garantire qualità e sicurezza. Con la crescente richiesta di velocità di ispezione, copertura più ampia e capacità di monitoraggio in tempo reale, la termografia a infrarossi NDT - come metodo di ispezione senza contatto, rapido e visivo - sta diventando un complemento essenziale alle tecniche NDT tradizionali, fornendo soluzioni efficienti per il rilevamento precoce di difetti nascosti e condizioni anomale.
1. Che cos'è l'NDT
I controlli non distruttivi (NDT) si riferiscono a metodi di ispezione e valutazione che valutano i difetti interni e superficiali, le condizioni strutturali o lo stato operativo senza danneggiare la struttura o le prestazioni dell'oggetto testato. I metodi NDT più comuni comprendono i test a ultrasuoni, i test radiografici, i test con particelle magnetiche, i test penetranti, i test a correnti parassite e i test termografici a infrarossi.

2. Che cosa sono i controlli non distruttivi termografici?
1) Principi di base
I controlli non distruttivi termografici sono un metodo NDT basato sulle caratteristiche della radiazione infrarossa degli oggetti. Tutti gli oggetti con temperatura superiore allo zero assoluto emettono continuamente energia infrarossa. Quando all'interno di un oggetto sono presenti difetti interni, anomalie strutturali o variazioni delle proprietà termiche, la distribuzione della temperatura superficiale cambia di conseguenza. Le termocamere a infrarossi catturano e visualizzano queste differenze di temperatura attraverso la misurazione senza contatto, convertendo le informazioni termiche invisibili in immagini termiche intuitive. Ciò consente l'analisi e la valutazione delle condizioni dei difetti superficiali e subsuperficiali dell'oggetto ispezionato.
2) Metodi di test
In base alla necessità o meno di fonti di calore esterne, la termografia a infrarossi NDT è tipicamente classificata in passiva e attiva.
Passive Controlli non distruttivi con termografia:
Questo metodo utilizza le caratteristiche naturali della radiazione infrarossa dell'oggetto testato per ottenere la sua immagine termica superficiale e analizza l'immagine termica per ricavare le informazioni richieste.
Active Controlli non distruttivi con termografia:
Questo metodo introduce calore esterno per aumentare la differenza di temperatura tra la superficie dell'oggetto e l'ambiente circostante, rendendola sufficientemente pronunciata per essere rilevata dalle termocamere a infrarossi o per migliorare l'accuratezza del rilevamento.
3. Vantaggi e limiti della termografia nei controlli non distruttivi
1) Vantaggi
Non Ispezione a contatto:
L'NDT con termografia a infrarossi impiega la misurazione senza contatto, acquisendo informazioni sulla temperatura superficiale senza contatto diretto con l'oggetto testato. L'ispezione viene completata senza influire sull'integrità strutturale o sulle proprietà dei materiali, evitando danni meccanici, rischi di contaminazione o distruzione secondaria che i metodi tradizionali basati sul contatto potrebbero causare. Ciò lo rende particolarmente adatto a scenari di ispezione che coinvolgono alte temperature, sistemi elettrici sotto tensione, apparecchiature rotanti o ambienti pericolosi.
High Sensibilità:
I test non distruttivi termografici sono in grado di catturare sottili variazioni di temperatura causate da difetti interni agli obiettivi. Questa elevata sensibilità alle differenze di temperatura offre alla termografia a infrarossi vantaggi distinti nell'identificazione precoce dei difetti, nella valutazione della coerenza della qualità e nella prevenzione dei rischi di guasto, fornendo un forte supporto al controllo qualità e alla diagnosi dei guasti.
High Efficienza dell'ispezione:
I test non distruttivi termografici possono acquisire informazioni sulla distribuzione della temperatura nell'intera area di ispezione in un unico fotogramma senza scansione punto per punto, consentendo ispezioni ad alta velocità e un'ampia copertura. Questa caratteristica la rende particolarmente adatta al monitoraggio online della qualità di linee di produzione su larga scala, allo screening rapido di lotti di prodotti e alla manutenzione preventiva delle apparecchiature, contribuendo a spostare l'identificazione dei difetti dal rilevamento post-evento al monitoraggio del processo.
2) Limitazioni
Limited Rilevamento di difetti profondi:
La termografia a infrarossi riflette essenzialmente le caratteristiche di distribuzione della temperatura superficiale dell'oggetto testato. Quando i difetti interni sono situati a notevole profondità e non alterano in modo significativo la conducibilità termica della superficie, la loro manifestazione nelle immagini termiche può essere insufficientemente pronunciata o addirittura difficile da identificare direttamente. Pertanto, per rilevare cricche profonde o strutture interne complesse, i controlli non distruttivi termografici devono essere combinati con ultrasuoni, radiografia o altri metodi NDT per ottenere una valutazione più completa dei difetti.
Susceptibility alle condizioni ambientali:
Fattori esterni come le fluttuazioni della temperatura ambientale, la radiazione solare, la velocità del vento e l'umidità possono interferire con i dati termici a infrarossi, compromettendo la stabilità e l'accuratezza delle misure di temperatura. Le applicazioni reali dei test non distruttivi termografici richiedono condizioni ambientali controllate, adattate a scenari operativi specifici, oppure tecniche di compensazione algoritmica e di correzione dei dati per attenuare gli impatti ambientali sui risultati.
Requirements per le condizioni della superficie degli oggetti testati:
La rugosità della superficie, le variazioni di emissività e le proprietà riflettenti dell'oggetto in esame influiscono direttamente sulla qualità del segnale di radiazione infrarossa acquisito. Pertanto, prima di eseguire i test termografici non distruttivi, è necessario valutare le condizioni della superficie dell'oggetto in esame e adottare misure di correzione dell'emissività per migliorare l'affidabilità dei risultati dell'ispezione.
Negli ultimi anni, grazie ai continui miglioramenti delle prestazioni dei rivelatori a infrarossi, degli algoritmi di elaborazione delle immagini e delle capacità di integrazione dei sistemi, la tecnologia NDT della termografia a infrarossi si è sviluppata rapidamente, diventando gradualmente un importante complemento ai metodi di prova tradizionali, come il laser e gli ultrasuoni, fino a sostituirli efficacemente in alcuni scenari applicativi. Inoltre, questa tecnologia può essere integrata con altri metodi NDT per migliorare ulteriormente l'accuratezza, l'affidabilità e la capacità diagnostica completa dei test.
4. Applicazioni della termografia nell'NDT
1) Aerospaziale
I test non distruttivi con termografia sono ampiamente utilizzati per l'ispezione di componenti critici come le strutture composite e le pale dei motori di aerei e veicoli spaziali. Identifica efficacemente i difetti nascosti, tra cui delaminazione, vuoti e cricche. Catturando le differenze di conduzione termica tra le aree difettose e i materiali normali, la termografia a infrarossi NDT consente di eseguire ispezioni rapide in condizioni di non contatto e non smontaggio, svolgendo un ruolo fondamentale nel garantire l'integrità strutturale del settore aerospaziale e la sicurezza di volo.

2) Sistemi di alimentazione elettrica
Il calore anomalo generato durante il funzionamento delle apparecchiature elettriche è spesso un indicatore diretto di guasti. I test non distruttivi con termografia possono essere utilizzati per l'ispezione online di trasformatori, quadri elettrici, cavi, sbarre e altre apparecchiature primarie. Identificando i fenomeni di surriscaldamento localizzato, consente di rilevare tempestivamente potenziali pericoli come contatti difettosi, sovraccarichi e invecchiamento dell'isolamento, fungendo da importante strumento per il monitoraggio delle condizioni e la manutenzione preventiva dei sistemi di alimentazione.
potenziali pericoli, come contatti difettosi, sovraccarichi e invecchiamento dell'isolamento, che fungono da importante strumento per il monitoraggio delle condizioni e la manutenzione preventiva dei sistemi di alimentazione.

3) Industrie petrolifere e petrolchimiche
Le apparecchiature petrolifere e petrolchimiche operano in condizioni di alta temperatura, alta pressione e corrosione, con notevoli rischi per la sicurezza. La termografia a infrarossi NDT consente il monitoraggio online e senza contatto di tubazioni, serbatoi e reattori, rilevando tempestivamente aumenti di temperatura anomali e una distribuzione del calore non uniforme. Ciò fornisce dati critici per la valutazione dello stato di salute delle apparecchiature e per le decisioni sulla manutenzione, riducendo il rischio di guasti imprevisti.

4) Edilizia e costruzioni
Nel settore delle costruzioni, l'applicazione della termografia nell'NDT riguarda principalmente l'ispezione degli involucri degli edifici e dei sistemi HVAC. Analizzando la distribuzione della temperatura superficiale dell'edificio, è possibile valutare le prestazioni di isolamento, localizzare i punti di perdita e identificare i difetti strutturali. Negli audit energetici e nelle ispezioni dei sistemi HVAC, aiuta a scoprire ponti termici e anomalie nel consumo energetico, migliorando l'efficienza energetica e la sicurezza dell'edificio.

5) Produzione industriale

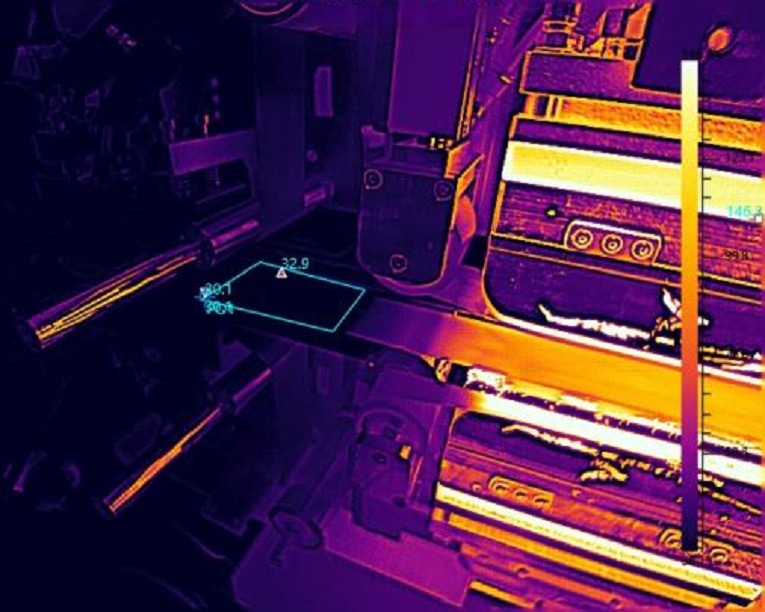

Nella produzione industriale, i test non distruttivi con termografia possono essere utilizzati per il monitoraggio dello stato di funzionamento delle apparecchiature, l'ispezione della qualità dei prodotti e l'analisi dell'efficienza energetica. Identificando rapidamente i punti caldi delle apparecchiature e le anomalie di processo, consente un preallarme precoce dei guasti. In combinazione con l'analisi delle caratteristiche termiche dei prodotti, assiste il controllo della qualità e l'ottimizzazione dei processi, migliorando la stabilità della produzione e l'efficienza dell'utilizzo dell'energia.

6) Settore medico e sanitario
La termografia a infrarossi in campo medico è utilizzata principalmente per lo screening precoce delle malattie e per la diagnosi ausiliaria. Le aree patologiche del corpo umano sono tipicamente caratterizzate da cambiamenti nel metabolismo locale e nel flusso sanguigno, con conseguente distribuzione anomala della temperatura superficiale del corpo. Attraverso il rilevamento senza contatto dello stato di equilibrio termico del corpo umano, può fornire dati di riferimento oggettivi per la diagnosi clinica e la valutazione dell'efficacia del trattamento.

5. Raccomandazioni sui prodotti Raythink
RM600G Termocamera portatile professionale
RT630 Termocamera per esperti
TN220 Termocamera a cubo
AT61 Termocamera con messa a fuoco motorizzata
TN460 Termocamera a montaggio fisso
6. Conclusioni
Come metodo di controllo non distruttivo che utilizza i campi di temperatura come vettori di informazioni, la termografia a infrarossi si sta progressivamente evolvendo da strumento di ispezione ausiliario a una delle tecnologie principali nelle applicazioni ingegneristiche. Le sue caratteristiche di assenza di contatto, alta efficienza e visualizzazione stanno trasformando l'NDT da "determinazione post-evento" a "monitoraggio del processo" e "allarme precoce" Con il continuo miglioramento delle prestazioni dei rivelatori a infrarossi, delle capacità algoritmiche e dei livelli di integrazione dei sistemi, l'applicazione della termografia negli NDT offrirà un valore maggiore in condizioni operative più complesse e in settori critici, fornendo un supporto tecnico più lungimirante per la sicurezza delle apparecchiature, il controllo della qualità e l'affidabilità del funzionamento.
Raythink fornisce termocamere affidabili e di facile utilizzo e un'assistenza tecnica completa agli utenti di tutto il mondo. Se state valutando il valore applicativo della termografia a infrarossi NDT in scenari specifici o cercate soluzioni di ispezione personalizzate per le vostre condizioni operative, contattate Raythink per esplorare insieme approcci pratici NDT più efficienti e affidabili.
