Soluzioni di imaging termico a infrarossi per il settore del trasporto ferroviario

{{{sourceTextContent.subTitle}}}

Soluzioni di imaging termico a infrarossi per il settore del trasporto ferroviario

{{{sourceTextContent.description}}}

I. Applicazioni di monitoraggio delle apparecchiature di bordo
1. Monitoraggio in tempo reale e allarme precoce di pantografi e catenarie
1) Analisi della domanda:
Il sistema pantografo-catenaria delle ferrovie elettrificate trasmette energia elettrica alle locomotive elettriche e la sua qualità e il suo stato di funzionamento influiscono direttamente sulla capacità di trasporto e sulla sicurezza della ferrovia. Le catenarie esposte all'aperto tutto l'anno sono soggette a ossidazione, corrosione e connessioni allentate dei componenti, con conseguenti potenziali rischi per la sicurezza.
2) Obiettivi del monitoraggio:
Durante il funzionamento del treno, osservare in tempo reale la distribuzione della temperatura sulla superficie del pantografo per visualizzare lo stato operativo, giudicare e diagnosticare le condizioni delle apparecchiature e i potenziali difetti, emettere tempestivamente avvisi precoci in caso di temperature elevate, individuare con precisione i punti di guasto e rilevare, gestire e prevenire tempestivamente gli incidenti operativi.
3) Soluzioni di monitoraggio:
Real Display orario: Raccolta continua di dati sulla temperatura, compresa la posizione geografica, i valori misurati o lo stato di funzionamento di ciascun punto di misurazione sulla catenaria; osservazione in tempo reale della distribuzione termica sulla superficie del pantografo durante il movimento del treno ad alta velocità, con una chiara visualizzazione dei difetti superficiali e dei punti ad alta temperatura.
Equipment Analisi dei difetti: Tracciare le curve di variazione della temperatura delle apparecchiature, analizzare le tendenze di stato, valutare il livello di gravità dei difetti, identificare in anticipo le aree di potenziale pericolo e fornire un supporto decisionale per la manutenzione.
Customizable Soglie e livelli di allarme: Supporta meccanismi di allarme a più livelli per aiutare il personale a valutare l'urgenza e il trend di sviluppo di potenziali pericoli.
High Riprese e allarmi attivati dalla temperatura: Acquisizione di immagini + registrazione video + collegamento; lo sfondo di monitoraggio può rilevare tempestivamente temperature anomale e attivare allarmi.

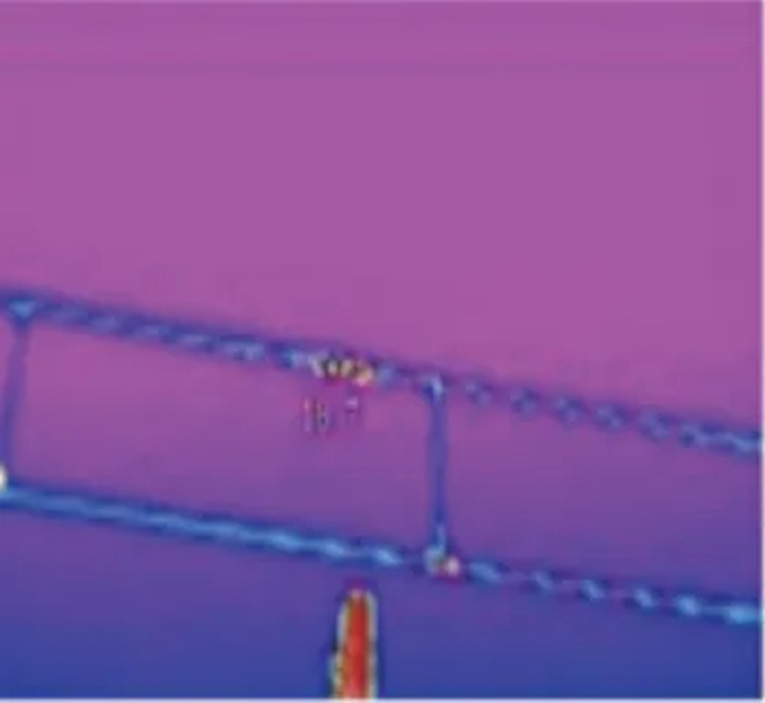

Monitoraggio del pantografo

Monitoraggio della sospensione della catenaria
2. Monitoraggio in tempo reale delle apparecchiature elettriche nelle cabine delle locomotive elettriche
1) Obiettivi del monitoraggio:
Parti chiave soggette a calore, come le giunzioni dei cavi e le giunzioni delle sbarre.
2) Soluzioni di monitoraggio:
Conduct monitoraggio in tempo reale della temperatura di tutte le apparecchiature elettriche nell'armadio di controllo.
Diversified configurazioni di misurazione della temperatura (punto, linea, poligono, ecc.).
Alarm porte di uscita per realizzare allarmi sonori e luminosi e funzioni di collegamento antincendio.
Equipped con funzioni quali la registrazione dei dati, l'analisi delle tendenze, la diagnosi dei guasti e l'ispezione giornaliera.

II. Applicazioni di monitoraggio della sottostazione di trazione
1. Soluzione 24/7 Monitoraggio online
Adottare un'implementazione multimodale e un monitoraggio diversificato per affrontare problemi chiave come le numerose apparecchiature della sottostazione, i potenziali pericoli e i punti pericolosi. Realizzare il monitoraggio in tempo reale dello stato di funzionamento delle apparecchiature elettriche e l'avviso di guasto, superare le limitazioni del tradizionale monitoraggio mono-ottico e ottenere un vero e proprio monitoraggio in tempo reale 24 ore su 24, 7 giorni su 7, fornendo in particolare un forte supporto per il funzionamento sicuro delle sottostazioni durante la notte.
1) Soluzioni di implementazione:
Multi-form attrezzature.
Lightweight distribuzione + distribuzione in rete su piattaforma cloud.
2) Soluzioni di monitoraggio:
Dynamic Monitoraggio in tempo reale a doppia ottica: 24 ore su 24, 7 giorni su 7, in qualsiasi condizione atmosferica.
Diversified Monitoraggio della temperatura: Schema dell'apparecchiatura + punto, linea e cornice.
Automatic Allarme rapido per le alte temperature e collegamento intelligente: acquisizione di immagini + registrazione video + collegamento.
2. Soluzione - Ispezione portatile
L'implementazione di punti fissi e l'ispezione su richiesta forniscono uno strumento di monitoraggio a infrarossi per il controllo in tempo reale dello stato delle apparecchiature della sottostazione, l'identificazione di punti anomali durante il debug delle apparecchiature e l'eliminazione dei difetti durante la manutenzione delle apparecchiature.
Interruttore
Trasformatore
Parafulmine
III. Applicazioni di monitoraggio per i componenti chiave del binario (assi, mozzi delle ruote)
1. Analisi della domanda:
Con l'aumento della velocità dei treni, quando gli assi funzionano in condizioni di sovraccarico, l'attrito con le boccole genera una grande quantità di calore. Nei casi più gravi, l'intero asse può diventare rovente. Se la temperatura dell'assale supera la temperatura ambiente di oltre 40℃, l'assale deve essere sostituito immediatamente; in caso contrario, danneggia la resistenza dei cuscinetti e le prestazioni delle pastiglie dei freni, causando la rottura dell'assale, incidenti di deragliamento e mettendo a rischio la sicurezza del trasporto ferroviario.

2. Installazione dell'apparecchiatura:
Su entrambi i lati del binario sono installate delle termocamere a infrarossi per monitorare in tempo reale la temperatura delle boccole al passaggio dei treni.
Safety e affidabilità: La misurazione della temperatura a infrarossi è caratterizzata da un funzionamento senza contatto e ininterrotto, senza campionamento e senza smontaggio, senza influenzare il normale funzionamento dei treni; il personale può monitorare lo stato delle apparecchiature in tempo reale da una distanza di sicurezza o dalla sala di monitoraggio.
All-Funzionamento in condizioni atmosferiche: misurazione della temperatura online in tempo reale, 24 ore su 24, 7 giorni su 7, non influenzata da condizioni atmosferiche avverse come notte, pioggia e nebbia, per garantire che non si verifichino condizioni anomale.
High-Ritmo delle immagini: 50 fotogrammi al secondo, senza blocco dell'immagine, lag o salti.
Automatic Allarme precoce e collegamento: attivazione immediata di un allarme quando vengono rilevate temperature anomale, fornendo al personale del treno posizioni specifiche di allarme e informazioni sullo stato dell'asse; supporto di modalità di allarme multicanale (SMS, telefono cellulare, piattaforma) per garantire che le informazioni anomale vengano notificate in primo luogo al personale interessato.
Health Valutazione dello stato degli assi: Valutare lo stato di salute degli assi in base alla distribuzione della temperatura, fornendo dati di supporto per la manutenzione.
IV. Applicazioni di sicurezza perimetrale ferroviaria Applicazione di sicurezza panoramica 24/7
Adotta apparecchiature multiformi e la fusione ottica duale per realizzare la copertura dell'intera scena e il controllo dell'area chiave dell'ambiente circostante la ferrovia. Garantisce che problemi come le intrusioni non autorizzate, il rilevamento di incendi e la sicurezza ambientale del perimetro vengano rilevati in primo luogo, consentendo una supervisione intelligente dell'area e riducendo il costo del lavoro delle ispezioni manuali.
Monitoraggio della sicurezza dell'area chiave
Intelligent Rilevamento e allarme precoce proattivo: Intrusione Tripwire, intrusione nell'area, allarme ad alta temperatura, rilevamento dei punti di incendio, rilevamento del fumo, cattura dei volti, ecc.
Alarm Collegamento: Porte di uscita degli allarmi per realizzare il collegamento con gli allarmi sonori e luminosi in loco e con le apparecchiature antincendio.
Incident Tracciamento: Registrazione e acquisizione istantanea delle immagini di allarme e salvataggio automatico dei file video prima e dopo l'allarme per consentire il tracciamento video.
Monitoraggio delle intrusioni
Intrusione nell'area
Rilevamento del fumo
Analisi del comportamento del personale
V. Raccomandazione sui prodotti Raythink

Telecamera a torretta a doppio spettro FC125T

Telecamera bullet a doppio spettro FC465T

Telecamera Speed Dome a doppio spettro PD464T

Telecamera termica con messa a fuoco motorizzata AT31

Telecamera termografica a cubo TN220

RT630 Termocamera Expert
