Come interpretare un'immagine termica: una guida pratica

{{{sourceTextContent.subTitle}}}

Un modo affidabile per interpretare un'immagine termica è quello di partire dalla scala e dalle condizioni di misurazione, non dal colore più evidente. Verificare le unità di misura, l'intervallo di temperatura, la tavolozza e il livello/intervallo. Accertarsi che il file conservi i dati radiometrici. Un'immagine radiometrica i

{{{sourceTextContent.description}}}

Un modo affidabile per interpretare un'immagine termica è quello di partire dalla scala e dalle condizioni di misurazione, non dal colore più evidente. Verificare le unità di misura, l'intervallo di temperatura, la tavolozza e il livello/intervallo. Accertarsi che il file conservi i dati radiometrici. Un'immagine radiometrica è un file immagine che conserva i dati di misurazione per l'utilizzo con telecamere e flussi di lavoro software supportati, anziché fornire solo una visualizzazione colorata. Successivamente, controllare le impostazioni di misurazione e le condizioni di visualizzazione, osservare dove si concentra il calore e confrontare il risultato con un riferimento pertinente.

Ispezione di sicurezza elettrica
Se il risultato potrebbe influenzare una decisione, ripetere la misurazione in condizioni comparabili, confrontarla con apparecchiature simili o risultati precedenti, utilizzare un altro metodo di misurazione adeguato oppure richiedere un’ulteriore verifica. Ecco perché il colore da solo non è sufficiente: il rosso non rappresenta una temperatura fissa, il blu non significa automaticamente che sia sicuro e un punto caldo da solo non conferma la presenza di un problema.

Come interpretare un'immagine termica: cinque controlli
Prima di trarre una conclusione, esegui questi cinque controlli:

Leggi la scala di temperatura. Prendi nota delle unità di misura, dell’intervallo visualizzato, della tavolozza dei colori e verifica se il livello e l’ampiezza sono impostati in modo automatico o manuale.
Controllare il file. Verificare se la termocamera e il software supportano misurazioni successive dal file originale, oppure se si sta visualizzando un’immagine piatta o uno screenshot.
Controllare le condizioni di misurazione. Registrare l’emissività, la temperatura apparente riflessa, la messa a fuoco, la distanza, le dimensioni del bersaglio, l’angolo, l’atmosfera, il materiale e le condizioni operative quando sono rilevanti.
Interpreta il modello. Considera un punto caldo, un’area fredda, un gradiente o un effetto di bordo come un’osservazione che deve essere interpretata nel contesto.
Decidi cosa fare dopo. Ripeti la misurazione, confronta i risultati, conferma con un altro metodo o chiedi a una persona qualificata di esaminarla.
Questo aiuta a distinguere ciò che si vede sullo schermo da ciò che la misurazione indica effettivamente e dall’azione da intraprendere successivamente. Iniziate dalla scala.

Leggete la scala prima dei colori
Significato dei colori della termocamera: Bianco caldo
Significato dei colori della termocamera: Nero caldo
Significato dei colori della termocamera: Arcobaleno
Significato dei colori della termocamera: Ferro
La barra dei colori collega i colori visualizzati all’intervallo numerico corrente. Una tavolozza è una mappatura visiva della temperatura apparente o dell’intensità della radiazione. Non è una regola universale che il rosso indichi sempre una determinata temperatura e il blu un’altra.

Elemento di visualizzazione Cosa indica Cosa non dimostra
Unità L’unità di misura della temperatura selezionata Che il valore visualizzato sia valido in qualsiasi condizione di superficie o di acquisizione
Intervallo numerico I valori rappresentati dall’attuale mappatura cromatica Che due immagini con intervalli diversi siano direttamente comparabili
Tavolozza: come i valori vengono tradotti in colori per la visualizzazione; che un colore abbia lo stesso significato in un’altra tavolozza o in un’altra visualizzazione del software
Livello e intervallo: come l’intervallo visualizzato è posizionato e distribuito; che la modifica della visualizzazione alteri la temperatura della scena sottostante
Isoterma o allarme cromatico Un intervallo o una regione configurati ed evidenziati per l’analisi Che l’intervallo evidenziato identifichi la causa principale
Una regione rossa dall’aspetto caldo potrebbe semplicemente occupare la parte superiore della scala corrente. Una regione blu potrebbe occupare la parte inferiore, ma il colore da solo non stabilisce che la superficie sia sicura, sufficientemente fredda o priva di problemi. La stessa scena può apparire diversa quando cambia la tavolozza o l’intervallo visualizzato.

Un’isoterma configurata evidenzia un intervallo selezionato con un colore contrastante. Leggere la legenda e la regola di analisi configurata prima di interpretare l’evidenziazione. La visualizzazione mostra come il software presenta l’intervallo selezionato, ma non trasforma tale presentazione in una diagnosi.

Prima di confrontare due termogrammi, verificare se ciascuna scala sia stata regolata automaticamente o controllata manualmente. Una differenza visiva potrebbe riflettere un intervallo modificato piuttosto che una condizione termica mutata. Salvare la scala, la tavolozza e le impostazioni rilevanti insieme al verbale di ispezione. Per ulteriori informazioni di base, consultare i significati dei colori delle termocamere. Per un esempio di applicazione, consultare la termografia per gli impianti HVAC e le ispezioni edilizie.

Controllare il file, le impostazioni, la messa a fuoco, la distanza e la geometria
Correzione dei parametri ambientali
Una volta compreso ciò che appare sul display, determinare se l’immagine può supportare una misurazione o solo un’osservazione visiva.

Immagine radiometrica rispetto all’esportazione colorata
Un file radiometrico supportato può conservare i dati di misurazione per un uso successivo da parte del software della termocamera. Un’esportazione colorata non radiometrica o uno screenshot fungono principalmente da documentazione visiva. Ciò che è possibile fare con il file dipende dalla termocamera, dal software, dal tipo di file e dal processo di esportazione. Non dare per scontato che ogni file JPG possa essere rimisurato o che ogni immagine visualizzata conservi i dati originali. Se il risultato è importante, conservare il file originale quando il sistema lo supporta e verificare il comportamento del file nella documentazione pertinente.

Uno screenshot può conservare la scena e la legenda, ma non tutte le informazioni necessarie per modificare le impostazioni o ispezionare un’altra area in un secondo momento. Considerarlo come un contesto utile, non come una prova automatica di misurazione quantitativa.

Emissività e temperatura apparente riflessa
L’emissività è un parametro di misura del materiale che descrive il modo in cui una superficie emette energia infrarossa rispetto a un emettitore ideale. La temperatura apparente riflessa è la temperatura effettiva assegnata alla radiazione infrarossa riflessa nell’immagine dalla telecamera proveniente dall’ambiente circostante. Entrambe influenzano il modo in cui una telecamera o un software interpreta la radiazione ricevuta; nessuna delle due costituisce un parametro generico di precisione.

I materiali emettono e riflettono l’energia infrarossa in modo diverso. Una superficie riflettente può introdurre radiazione proveniente dall’ambiente circostante nel segnale ricevuto dalla termocamera; pertanto, il valore visualizzato deve essere interpretato tenendo conto del materiale e delle condizioni di misurazione. Non applicare un valore predefinito universale per l’emissività né convertire una singola impostazione in una garanzia di precisione.

Messa a fuoco, distanza, dimensioni del bersaglio, atmosfera e condizioni operative
La messa a fuoco e la geometria influenzano la chiarezza con cui il bersaglio viene rappresentato per l’attività prevista. Distanza, angolo di visione, dimensioni del bersaglio, umidità o percorso atmosferico, materiale e condizioni operative possono influire sull’utilità e sulla comparabilità dei dati. Non esistono valori minimi universali di distanza, dimensioni del bersaglio, angolo o differenza di temperatura validi per ogni termocamera e ogni scena.

Registrare le condizioni rilevanti per l’applicazione, specialmente quando si confrontano acquisizioni o si prendono decisioni basate su misurazioni:

file originale e tipo di file, se supportati;
unità di misura, tavolozza, intervallo e livello/ampiezza;
emissività e temperatura apparente riflessa;
messa a fuoco, distanza, angolo di visione, dimensioni del bersaglio e materiale;
carico, stato del processo, condizioni ambientali e atmosfera rilevante.
Questa lista di controllo favorisce la ripetibilità. Non costituisce una procedura di calibrazione universale né sostituisce il metodo di misurazione documentato della termocamera.

Interpretare i modelli, non i singoli colori
Dopo aver verificato la scala e le condizioni di acquisizione, interpretare il modello spaziale. Un modello termico è un’osservazione il cui significato dipende dal bene, dal carico, dal materiale, dall’angolo, dalla cronologia e dalla ripetibilità. L’immagine può guidare la fase successiva dell’ispezione, ma di per sé non identifica un difetto, una perdita, una fonte di umidità o la causa principale.

Modello osservato Iniziale Azioni successive
Punto caldo localizzato Carico, componenti adiacenti, messa a fuoco, dimensioni del bersaglio, materiale e ripetibilità Ripetere l’acquisizione in condizioni comparabili e confrontare con una linea di riferimento adeguata
Gradiente esteso: contesto del bene, stato operativo, geometria di osservazione e condizioni di acquisizione. Verificare se il modello persiste in condizioni comparabili
Punto freddo: area circostante, materiale del bersaglio, stato operativo e condizioni di acquisizione. Confrontare con un’area simile o utilizzare un secondo metodo appropriato
Effetto di bordo: angolo di visione, geometria dell’obiettivo e condizioni di acquisizione. Modificare la visuale o le impostazioni e verificare se il modello persiste
Un singolo pixel estremo o una caratteristica minuscola: copertura dell’obiettivo, messa a fuoco, pixel adiacenti e ripetibilità. Considerarlo come un suggerimento per la verifica, non come l’individuazione della causa principale
Un punto caldo può indicare una condizione che vale la pena verificare, ma non identifica il meccanismo alla base dell’osservazione. Confrontare l’oggetto con beni simili in condizioni analoghe e verificare se il modello si ripete. Un gradiente esteso o una macchia fredda possono derivare dal bene stesso, dal suo stato operativo o dal modo in cui l’immagine è stata acquisita. Non dare per scontata un’unica causa basandosi esclusivamente sul modello.

Un bordo può apparire diverso quando cambia la geometria di osservazione. Un singolo pixel estremo o una caratteristica molto piccola potrebbero essere instabili o sottorappresentati. Utilizzate il contesto di linea o di area quando supportato, riprendete l’immagine quando la decisione è importante e mantenete le condizioni di acquisizione. Il vocabolario dei modelli è utile solo quando porta a un confronto equo o a un’azione successiva qualificata.

Confronta prima di trarre conclusioni

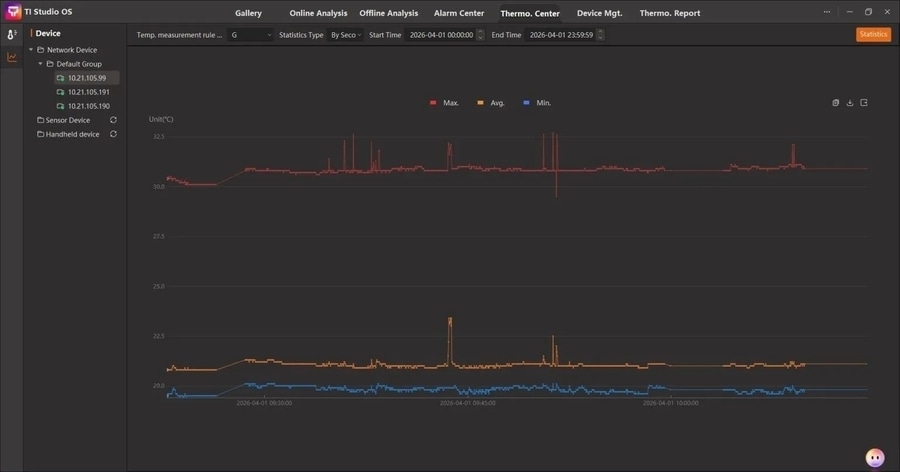

Software per termocamere TI Studio che visualizza curve storiche di andamento della temperatura per l’analisi dei dati di ispezione
Una differenza visiva diventa più utile quando il confronto è equo. Confronta lo stesso bene nel tempo o componenti simili in condizioni simili di carico, visuale, messa a fuoco, scala e funzionamento. Se tali condizioni sono cambiate, la differenza potrebbe riflettere le condizioni di acquisizione piuttosto che lo stato del bene.

Utilizzate questa lista di controllo per un confronto equo:

stesso bene o un gruppo di riferimento definito;
carico o stato operativo documentato;
visione, messa a fuoco, distanza, angolo e copertura del bersaglio simili;
unità, tavolozza, intervallo e livello/ampiezza noti;
ora registrata, condizioni ambientali e atmosfera pertinente;
ripetibilità quando il risultato potrebbe modificare una decisione relativa alla manutenzione o al funzionamento.
Non utilizzare una differenza di temperatura universale, una soglia di allarme, una percentuale di precisione o una regola basata sui pixel per decidere se un risultato sia importante. Il limite appropriato dipende dall’applicazione, dall’apparecchiatura, dal metodo di misurazione e dalla decisione da supportare. Un andamento ripetibile può giustificare un’ulteriore fase di ispezione, ma l’immagine da sola non costituisce prova di un difetto regolamentato, di una perdita, di una fonte di umidità o di una causa.

Separare l’osservazione dalla decisione nel verbale di ispezione. Ad esempio, registrare che un componente ha mostrato una temperatura apparente localmente più elevata rispetto a un componente comparabile nelle condizioni documentate. Quindi registrare la fase di verifica che ne consegue. Ciò consente di preservare ciò che l’immagine mostra senza affermare più di quanto l’immagine possa stabilire.

Utilizzare con attenzione gli strumenti di misurazione e i software
Gli strumenti di misurazione aiutano a organizzare ciò che l’immagine contiene. Un punto può riportare un valore in una posizione selezionata. Una linea o un’area può mostrare una variazione lungo un percorso o in una regione. Una maschera, un delta, un riferimento o un’isoterma possono definire una regione, un intervallo o un confronto in un’interfaccia supportata. Questi risultati aiutano a documentare una scena, ma nessuno di essi stabilisce di per sé un guasto o una causa principale.

La disponibilità e il comportamento delle funzionalità variano a seconda della telecamera e della versione del software. Consultare la documentazione pertinente prima di descrivere uno strumento come disponibile, rimisurabile o equivalente tra i diversi prodotti. Una tavolozza o un’isoterma rimangono una scelta di visualizzazione o di analisi. Possono rendere più visibile un intervallo, ma non trasformano un colore in una diagnosi.

I modelli AT31, RM620 e TI Studio di Raythink offrono diverse combinazioni di correzioni, tavolozze, regole di misurazione, isoterme, analisi radiometrica, reportistica ed esportazione. La disponibilità delle funzionalità dipende dal modello esatto della termocamera, dal tipo di file e dalla versione del software; pertanto, è necessario verificare tali dettagli prima di utilizzare una funzionalità.

La guida al software per termocamere di Raythink spiega la lettura radiometrica, gli strumenti di misurazione, la creazione di report e l’esportazione dei dati. Prima di utilizzare una funzionalità, verificare il modello esatto, il tipo di file, la versione del software e l’output richiesto. Se l’attività richiede una misurazione successiva, assicurarsi che il file originale e il flusso di lavoro supportato conservino i dati necessari.

La domanda fondamentale è se l’output dello strumento sia riconducibile ai dati dell’immagine, alle impostazioni, alle condizioni e alle decisioni che l’ispezione deve supportare.

Ripetere l’acquisizione, confrontare, confermare o segnalare
Quando un’anomalia potrebbe modificare una decisione relativa alla manutenzione, alla sicurezza, alla qualità o al funzionamento, utilizzare una scala di azioni anziché una tabella di soglie universale.

Ripetere l’acquisizione in modo comparabile. Se la scala, la messa a fuoco, la distanza, l’angolazione, il carico o lo stato del file sono incerti, correggere le condizioni di acquisizione e ripetere la ripresa. Conservare la registrazione originale, se supportata.
Confrontare. Utilizzare un bene analogo o una linea di riferimento storica con impostazioni e condizioni operative documentate. Un confronto equo aiuta a distinguere un modello ripetibile da una differenza di acquisizione.
Confermare. Utilizzare un secondo metodo adeguato all’applicazione quando il risultato è rilevante. Adattare il metodo alla domanda e alla decisione che deve supportare.
Segnalare a un livello superiore. Consultare il team tecnico responsabile o un termografo qualificato quando l’incertezza rimane significativa o le conseguenze potrebbero essere gravi. Fornire l’immagine, la scala, lo stato del file, le impostazioni, la geometria, le condizioni operative e la registrazione di confronto.
Questa scala è uno strumento di supporto decisionale, non una procedura regolamentata. Non definisce un limite di temperatura universale, una percentuale di accuratezza, una soglia di allarme o un numero minimo di pixel. Inoltre, non trasforma un modello in una diagnosi. Lo scopo è rendere la fase di verifica successiva proporzionata all’incertezza e alle conseguenze.

Nel rapporto, descrivere ciò che è stato osservato, indicare le condizioni, identificare ciò che rimane incerto e registrare ciò che verrà verificato successivamente. Ciò fornisce al revisore successivo un contesto sufficiente per riprodurre o contestare l’interpretazione senza considerare un colore o un valore isolato come conclusione definitiva.

Registrare l’ispezione e scegliere la fase tecnica successiva
Un verbale di ispezione utile fornisce a qualcun altro un contesto sufficiente per comprendere l’immagine e ripetere lo stesso confronto. Se la termocamera e il software lo consentono, conservare il file originale. Registrare le unità di misura, la tavolozza, l’intervallo visualizzato, il livello/span, l’emissività, la temperatura apparente riflessa, la distanza, la messa a fuoco, l’angolo di visione, il materiale del bersaglio, lo stato del carico o del processo, l’ora e l’ambiente pertinente. Annotare se l’immagine è radiometrica, un’esportazione colorata o uno screenshot, e identificare la versione della termocamera e del software quando ciò influisce sulle analisi successive.

Per esempi su come la termografia viene utilizzata nelle ispezioni industriali e in altri scenari applicativi, consultare la guida di Raythink alle applicazioni della termografia. Se si sta selezionando una termocamera per un compito specifico, definire l’applicazione, il bene o il materiale, il bersaglio più piccolo rilevante, la distanza di lavoro o il campo visivo, l’intervallo di temperatura previsto, lo scopo della misurazione ed eventuali requisiti radiometrici, software o di reportistica. Questi dettagli aiutano a determinare il flusso di lavoro di acquisizione delle immagini e di misurazione richiesto dall’applicazione.

L’obiettivo pratico è quello di preservare la scala, lo stato dei dati, le condizioni, il modello, il confronto e l’azione successiva, in modo che l’immagine supporti una decisione tecnica fondata.
