Vantaggi e principi di base della telecamera ottica per l'acquisizione di immagini di gas

{{{sourceTextContent.subTitle}}}

Vantaggi e principi di base della telecamera ottica per l'acquisizione di immagini di gas

{{{sourceTextContent.description}}}

Con il continuo sviluppo dell'industrializzazione, i gas infiammabili, esplosivi e tossici sono diventati onnipresenti in vari aspetti della nostra vita, come prodotti, materie prime o sottoprodotti della produzione industriale. Una volta fuoriusciti, questi gas non solo inquinano l'ambiente, ma rappresentano anche una minaccia significativa per la vita umana e la proprietà, causando potenzialmente avvelenamenti, incendi e persino esplosioni.

Per ridurre questi rischi, è indispensabile sviluppare un metodo di rilevamento rapido, accurato e sicuro per determinare a distanza la posizione e l'entità delle perdite di gas.

Limiti dei metodi tradizionali di rilevamento del gas
I metodi tradizionali di rilevamento delle fughe di gas, come il test delle bolle, il test dell'imbuto o i rilevatori di gas, presentano spesso le seguenti carenze:

Il rilevamento invasivo richiede l'arresto delle linee di produzione, con conseguenti tempi di inattività e potenziali danni alle apparecchiature.
Il campo di rilevamento limitato richiede la vicinanza ad aree potenzialmente pericolose, con conseguenti rischi per la sicurezza degli operatori.
A causa della gamma limitata di gas che ogni dispositivo è in grado di rilevare, sono necessari più rilevatori per garantire uno spettro di rilevamento più ampio.
Le apparecchiature sono spesso ingombranti e non sono in grado di fornire risultati in loco, ostacolando le ispezioni ambientali e la riparazione tempestiva delle perdite.
I risultati delle misure sono spesso astratti e ad alta intensità di dati, rendendo difficile l'analisi.
Le piccole aree di copertura richiedono ispezioni punto per punto o linea per linea, con un notevole dispendio di tempo e risorse e un aumento del rischio di perdite non rilevate in punti ciechi.
Vantaggi della termocamera ottica per l'acquisizione di immagini di gas
Le termocamere ottiche per la rilevazione di fughe di gas sono diventate lo strumento preferito per la loro sicurezza ed efficienza. Questi dispositivi sono in grado di rilevare rapidamente le fughe di gas, individuare la fonte e valutare la distribuzione e la dispersione del gas, prevenendo efficacemente gli incidenti e salvaguardando la vita e la proprietà.

1. Visualizzazione della distribuzione del gas

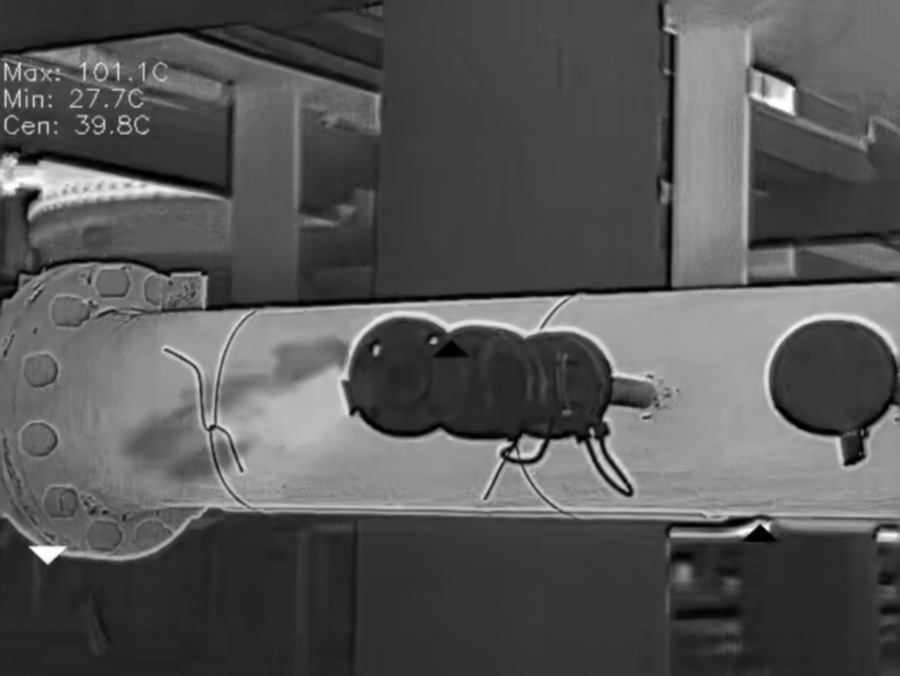

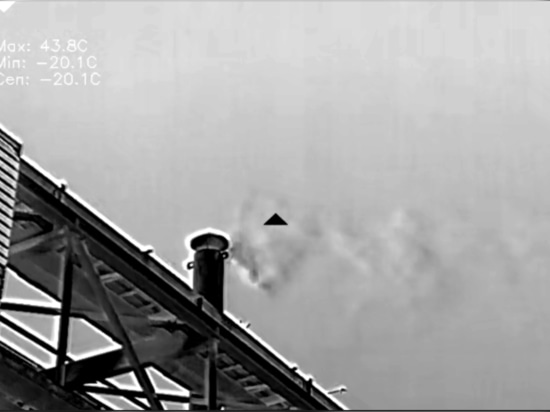

Queste telecamere sono in grado di visualizzare gas tossici e pericolosi invisibili grazie all'imaging ottico dei gas e ad algoritmi avanzati di miglioramento delle immagini. Senza bisogno di fonti di luce ausiliarie o sfondi riflettenti, questi dispositivi sono in grado di acquisire direttamente le immagini, consentendo una rapida localizzazione delle fonti di perdita.

2. Sicurezza ed efficienza
Le termocamere ottiche per l'acquisizione di immagini di gas consentono il rilevamento senza contatto, a lungo raggio e su larga scala delle aree target. Le termocamere per gas a infrarossi consentono agli ispettori di localizzare con precisione le perdite di gas senza entrare in zone pericolose, garantendo un rilevamento sicuro ed efficiente delle perdite.

3. Possibilità di funzionamento continuo dell'apparecchiatura
A differenza dei metodi tradizionali, che richiedono ispezioni invasive e spesso causano tempi di inattività delle apparecchiature, le termocamere ottiche per l'acquisizione di immagini di gas offrono una soluzione senza contatto, che consente di effettuare ispezioni senza interrompere le operazioni. Ciò consente il monitoraggio e il rilevamento continuo delle perdite di gas, riducendo le perdite di produzione.

Come funziona l'imaging ottico dei gas?
Le basi: Spettroscopia di assorbimento infrarosso dei gas
Prima di approfondire le modalità di rilevamento dei gas da parte delle telecamere ottiche, è essenziale comprendere il concetto di "spettroscopia di assorbimento infrarosso dei gas".

Molti gas possono assorbire l'energia infrarossa, ma i diversi gas hanno caratteristiche di assorbimento diverse, che si manifestano principalmente in lunghezze d'onda diverse. Ad esempio, la maggior parte degli idrocarburi, come il benzene e il butano, assorbono la radiazione intorno ai 3,3 μm, mentre composti come l'SF6 assorbono la radiazione intorno ai 10,6 μm.

Il principio specifico delle caratteristiche di assorbimento e della gamma di lunghezze d'onda
Assorbimento a lunghezze d'onda specifiche: Le diverse molecole di gas possiedono modalità vibrazionali e rotazionali uniche, corrispondenti a livelli energetici specifici. Quando la radiazione infrarossa interagisce con le molecole di gas, l'assorbimento avviene solo quando l'energia di un fotone corrisponde esattamente alla differenza di energia tra due livelli energetici della molecola. Pertanto, l'assorbimento della radiazione infrarossa da parte dei gas è selettivo e si verifica solo in specifici intervalli di lunghezza d'onda.
Livelli energetici quantizzati: I livelli energetici vibrazionali delle molecole sono quantizzati, cioè possono esistere solo a livelli energetici discreti. Una molecola può assorbire un fotone infrarosso e passare a uno stato vibrazionale superiore solo quando l'energia del fotone corrisponde esattamente alla differenza di energia tra due livelli energetici quantizzati.
Condizione preliminare per l'assorbimento della radiazione infrarossa da parte di un gas
Corrispondenza energetica: Come indicato nel testo, l'energia di un fotone infrarosso deve corrispondere esattamente alla differenza di energia tra due livelli energetici di una molecola affinché avvenga l'assorbimento. Questo assicura che la molecola possa assorbire solo energie specifiche, il che significa che il gas assorbirà la radiazione infrarossa solo a lunghezze d'onda specifiche.
Cambiamento del momento di dipolo: Il processo di assorbimento richiede anche che la transizione vibrazionale di una molecola sia accompagnata da una variazione del suo momento di dipolo istantaneo. Questa variazione del momento di dipolo dà origine ai picchi di assorbimento, condizione necessaria e sufficiente per la generazione degli spettri di assorbimento infrarosso.

Esempi di gas rilevabili a diverse lunghezze d'onda
Lunghezze d'onda Tipi di gas rilevabili
7-14μm CH₄, C₃H₈, SO₂, N₂O
8.0-8,6μm Gas refrigerante
10.3-10,8μm SF₆, NH₃, C₂H₄
3.2-3,4μm COV
4.2-4,4μm CO₂
4.5-4,7μm CO

In che modo le telecamere Optical Gas Imaging rilevano i gas sulla base della spettroscopia di assorbimento a infrarossi?
L'imaging ottico dei gas (OGI) impiega telecamere a infrarossi dotate di filtri spettrali per visualizzare perdite di gas altrimenti invisibili. Il principio di funzionamento prevede la misurazione della radiazione infrarossa trasmessa attraverso un volume di gas. Utilizzando filtri passa-banda posizionati davanti al rilevatore, le telecamere OGI limitano la gamma di lunghezze d'onda che possono passare, consentendo il rilevamento di gas specifici in base ai loro spettri di assorbimento infrarosso unici.

Se c'è del gas tra la telecamera OGI e l'area target, la radiazione infrarossa che attraversa il gas sarà assorbita alle lunghezze d'onda corrispondenti alla banda passante del filtro. Utilizzando un filtro a banda stretta centrato su una lunghezza d'onda in cui il gas presenta un forte assorbimento, la telecamera può migliorare la visibilità del gas. Il gas "blocca" in modo efficace una maggiore quantità di radiazioni provenienti dagli oggetti retrostanti, creando un contrasto di intensità infrarossa tra il gas e lo sfondo.

La telecamera OGI è in grado di rilevare questa radiazione infrarossa differenziale e di convertirla in un'immagine termica visiva.

Quali gas possono "vedere" le termocamere Optical Gas Imaging? Possono rilevare tutti i gas?
Le termocamere ottiche per gas funzionano in base al principio dell'assorbimento selettivo della radiazione infrarossa da parte di gas specifici. La termocamera è dotata di un filtro passabanda che lascia passare solo una gamma ristretta di lunghezze d'onda dell'infrarosso. Di conseguenza, la termocamera è in grado di rilevare solo i gas che assorbono la radiazione infrarossa all'interno di questa specifica gamma di lunghezze d'onda.

La capacità di una telecamera OGI di rilevare un gas è direttamente correlata alle caratteristiche di assorbimento dei raggi infrarossi del gas all'interno dello specifico intervallo di lunghezze d'onda del filtro. I gas che non assorbono la radiazione infrarossa in questo intervallo, come l'elio, l'ossigeno e l'azoto, non possono essere visualizzati. Inoltre, i diversi gas hanno spettri di assorbimento diversi, il che significa che i gas con lunghezze d'onda al di là dell'intervallo di risposta della telecamera OGI non possono essere rilevati

L'imaging ottico dei gas può essere utilizzato per identificare i gas?
Sebbene l'imaging ottico dei gas (OGI) sia adatto a rilevare le perdite di gas, non è ideale per l'identificazione dei gas. L'identificazione di un gas specifico richiede la conoscenza dello spettro di assorbimento unico del gas e l'uso di un filtro spettrale corrispondente. Le telecamere OGI possono rilevare la presenza di un gas, ma non sono in grado di distinguere tra diversi tipi di gas all'interno della stessa famiglia. Ad esempio, una termocamera progettata per rilevare gli idrocarburi non è in grado di distinguere tra diversi tipi di idrocarburi.

Conclusione
L'imaging ottico dei gas offre un metodo potente ed efficace per il rilevamento dei gas. Utilizzando gli spettri di assorbimento infrarosso unici dei diversi gas, le telecamere OGI possono visualizzare le perdite di gas invisibili a occhio nudo. Questa tecnologia offre un rilevamento in tempo reale e senza contatto, rendendola uno strumento prezioso per vari settori industriali per rilevare le perdite di gas e prevenire incidenti come le emissioni di gas pericolosi, garantendo una produzione sicura.

Se avete bisogno di uno strumento per rilevare rapidamente e con precisione le fughe di gas, la telecamera portatile OGI di Raythink può essere la scelta perfetta! La telecamera portatile OGI della serie RG è in grado di rilevare decine di gas come il gas naturale (CH4), il freon, l'ammoniaca (NH3) e l'esafluoruro di zolfo (SF6). Questa serie è ideale per la sicurezza dei gas, la gestione delle emissioni e la manutenzione delle apparecchiature in settori come quello petrolifero e del gas, petrolchimico, della protezione ambientale e della risposta alle emergenze. Se siete interessati, fate clic qui per saperne di più sulla telecamera portatile OGI serie RG!
