Applicazione della termografia per l'ispezione degli edifici
{{{sourceTextContent.subTitle}}}
Applicazione della termografia per l'ispezione degli edifici
{{{sourceTextContent.description}}}
Dopo l'adozione a livello mondiale dei concetti di sviluppo sostenibile, molti Paesi hanno attuato politiche di conservazione dell'energia e di riduzione delle emissioni, promuovendo attivamente l'industria delle costruzioni verso uno sviluppo verde, a basse emissioni di carbonio e sostenibile. È stata introdotta una serie di standard per la progettazione, l'accettazione, i prodotti e i metodi di ispezione degli edifici ad alta efficienza energetica, per controllare rigorosamente il consumo energetico degli edifici e ridurre le emissioni di gas serra. Questa tendenza riflette la forte enfasi dei governi sull'efficienza energetica degli edifici e ha spinto a una continua innovazione delle tecnologie e dei metodi di ispezione per il risparmio energetico.
Le sfide dell'ispezione tradizionale degli edifici
Tuttavia, con l'aumento delle dimensioni degli edifici, vari fattori come la progettazione, la costruzione e l'utilizzo portano spesso a problemi come l'avvallamento delle pareti esterne, le perdite d'acqua e la scarsa tenuta all'aria. Questi difetti possono compromettere la stabilità strutturale e persino rappresentare un rischio per la sicurezza. I metodi di ispezione tradizionali sono lunghi e inefficienti. In genere identificano solo problemi superficiali o su larga scala e spesso non riescono a individuare tempestivamente i problemi nascosti, lasciandoli inosservati fino a quando non si verificano danni significativi, con conseguenti costosi interventi di riparazione.

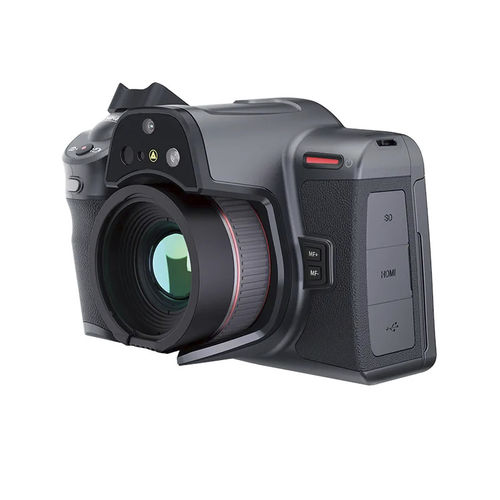

Termografia a infrarossi: Una soluzione per un'ispezione efficiente degli edifici
La tecnologia di imaging termico a infrarossi è uno strumento diagnostico di pre-manutenzione che consente un'ispezione accurata e senza contatto di tetti, soffitti, pareti e pavimenti, comprese le aree nascoste di difficile accesso per il personale. Mostrando visivamente la distribuzione della temperatura di un edificio attraverso immagini termiche, la termografia a infrarossi consente di ispezionare efficacemente le perdite di energia, i difetti nascosti e i potenziali rischi per la sicurezza. Si tratta di una soluzione di ispezione economica, efficiente e non distruttiva che contribuisce a migliorare l'efficienza energetica e la sicurezza strutturale degli edifici.
Applicazioni della termografia per l'ispezione degli edifici

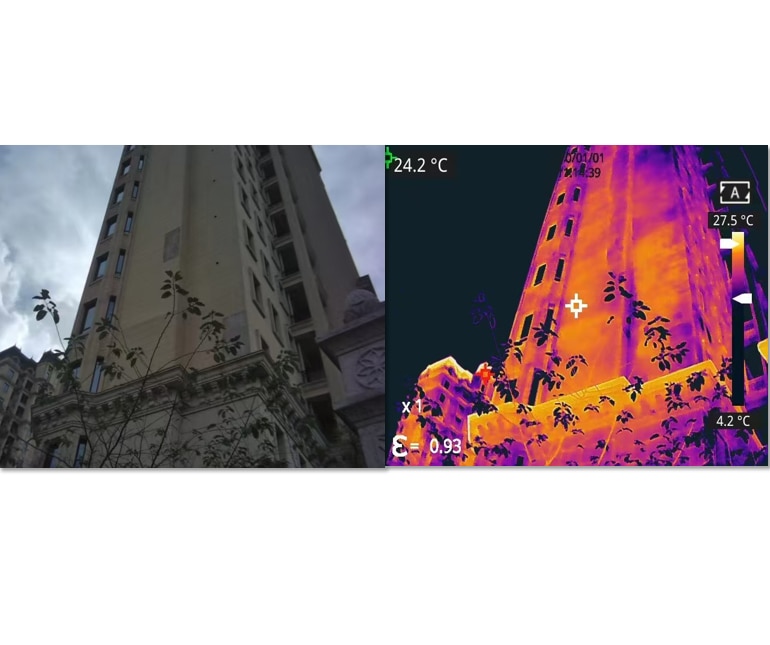

1. Ispezione dei difetti di cavità e di adesione nelle finiture delle pareti esterne
Con la diffusione dell'uso di mattoni faccia a vista per migliorare l'estetica, la qualità delle finiture delle pareti esterne ha attirato una crescente attenzione. Di tanto in tanto si verificano casi di distacco di mattoni dalle facciate, con conseguenti rischi per la sicurezza delle persone e dei beni. Quando si verifica un'incavatura nelle finiture delle pareti esterne (mattoni o pannelli), nell'area incavata si forma uno strato d'aria. Poiché l'aria è un cattivo conduttore di calore, ostacola il trasferimento termico. Di conseguenza, la conducibilità termica tra la superficie della parete e la struttura principale si riduce notevolmente.
Nelle giornate di forte irraggiamento solare, la temperatura dell'area scavata è superiore a quella delle sezioni intatte della parete e appare come "punti caldi" distinti sulla termocamera. In condizioni di scarsa illuminazione solare o di freddo, l'area scavata ha una temperatura più bassa e appare come "punti freddi" sulla termocamera. Analizzando le immagini termiche, gli ispettori possono individuare rapidamente i difetti di incollaggio, come il distacco o l'avvallamento, prevenendo efficacemente i rischi per la sicurezza.
Per garantire l'accuratezza dell'ispezione, la termografia a infrarossi dei mattoni faccia a vista deve essere condotta in condizioni di asciutto e con bassa velocità del vento. Durante l'ispezione, è necessario prendere in considerazione fattori quali l'azimut dell'edificio, l'esposizione alla luce solare e l'ambiente circostante per determinare il momento ottimale per l'acquisizione delle immagini. La posizione di ripresa appropriata deve essere selezionata in base all'altezza e alla larghezza dell'edificio ed è essenziale valutare se gli oggetti vicini possono influenzare la superficie della parete. Se necessario, è necessario adottare misure di schermatura o spegnere le sorgenti di radiazioni interne. Durante l'ispezione, si raccomanda di iniziare con una scansione generale delle finiture esterne dell'edificio. Una volta identificate le aree sospette, è necessario procedere a un'ispezione dettagliata di tali aree specifiche per garantire un'ispezione tempestiva e la risoluzione tempestiva di potenziali problemi.
2. Ispezione dei difetti dello strato isolante
I difetti e i danni nello strato isolante delle pareti esterne di un edificio presentano modelli di temperatura distinti nelle immagini termiche a infrarossi. Quando il calore fluisce all'interno di un edificio, se la struttura sottostante è omogenea, il calore si distribuisce in modo uniforme e si riflette in modo uniforme, dando luogo a un campo di temperatura superficiale coerente.
Tuttavia, se all'interno dell'edificio sono presenti difetti di isolamento termico, il calore si accumula nelle aree difettose, provocando un aumento localizzato della temperatura. Queste aree appaiono come "punti caldi" evidenti nelle immagini termiche. Al contrario, se ci sono difetti di conducibilità termica, il calore si trasferisce più facilmente attraverso queste aree, portando a temperature superficiali notevolmente più basse, che appaiono come chiari "punti freddi" nell'immagine termica. La tecnologia di termografia a infrarossi consente quindi un'ispezione chiara e intuitiva dei difetti e dei danni superficiali e prossimi alla superficie dell'edificio.
Quando si esegue un'ispezione dei difetti termici dello strato isolante della parete esterna, si consiglia di iniziare con una scansione generale dall'esterno. Se si rilevano anomalie, è necessario eseguire un'ispezione più dettagliata sia sulle superfici interne che su quelle esterne. Le ispezioni all'esterno dovrebbero essere condotte preferibilmente in giornate nuvolose o di notte per evitare la radiazione solare diretta; per le ispezioni all'interno, le fonti di calore come i condizionatori d'aria dovrebbero essere spente per garantire risultati accurati. Queste accurate pratiche di ispezione aiutano a identificare e localizzare efficacemente i difetti termici delle pareti esterne e a prevenire in modo proattivo potenziali problemi di sicurezza strutturale.
3. Ispezione delle perdite e dell'umidità

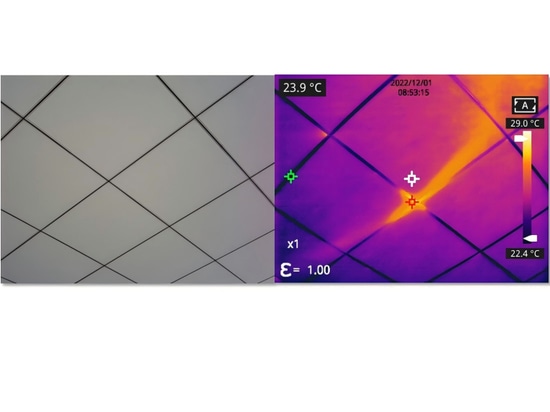

Quando lo strato di impermeabilizzazione del tetto cede e piccole crepe nei muri causano perdite di acqua piovana, la diffusione del calore interno, l'assorbimento della radiazione solare e la conduzione provocano differenze nella distribuzione della temperatura tra l'area della perdita e l'ambiente circostante. La tecnologia a infrarossi può quindi essere utilizzata per analizzare e determinare la fonte della perdita.
La scelta di un momento appropriato per l'ispezione è essenziale per identificare con precisione il percorso della perdita. Le falle devono essere riempite d'acqua, mentre le aree esterne alle falle devono rimanere relativamente asciutte. È consigliabile eseguire l'ispezione nelle seguenti condizioni:
After la pioggia: Il momento ottimale è entro le 24 ore successive alle precipitazioni, quando la superficie dell'edificio è relativamente asciutta ma l'umidità rimane nell'area della perdita.
On giornate di sole: È possibile spruzzare acqua sulle aree sospette di perdita per simulare le precipitazioni, assicurandosi che la fonte di perdita e il suo percorso siano pieni d'acqua.
Procedura di ispezione
Dopo la pioggia o un test dell'acqua, iniziare a scansionare un'ampia area della parete esterna o della superficie del tetto con una termografia a infrarossi. Identificare le zone a bassa temperatura come aree sospette. Quindi, eseguire una scansione corrispondente dell'interno per individuare la posizione della perdita.
Precauzioni
Quando appaiono anomalie nelle immagini termiche, escludere innanzitutto l'interferenza di fonti di calore o di freddo. Confermare la situazione di perdita confrontando le immagini termiche misurate con la distribuzione della temperatura prevista per quell'area o utilizzando altri metodi di ispezione. In caso di controversia sui risultati delle immagini a infrarossi in loco, è possibile ricorrere a test distruttivi locali per ulteriori verifiche.
4. Ispezione della tenuta all'aria degli edifici
La scarsa tenuta all'aria degli edifici causa problemi quali l'ingresso di aria fredda nella stanza, la dispersione di calore e l'aumento del carico dell'impianto di riscaldamento. Le termocamere possono essere utilizzate per controllare le parti principali e fornire una base di analisi qualitativa efficace per l'ispezione.
Un metodo comune per ispezionare le perdite d'aria consiste nel misurare il tasso di ricambio d'aria attraverso un processo noto come blower door test. In questa procedura viene creata una pressione negativa all'interno dell'edificio. Di conseguenza, la pressione esterna diventa più alta di quella interna, causando l'infiltrazione di aria attraverso le fessure. In questi punti di perdita si verifica un flusso d'aria convettivo che porta a variazioni di temperatura sulle superfici delle finestre e delle porte rispetto alle aree circostanti. La termografia a infrarossi sfrutta questo fenomeno acquisendo immagini termiche di porte e finestre sia prima che durante l'ispezione. Confrontando queste immagini, è possibile identificare visivamente i difetti di tenuta all'aria sull'intera finestra o porta testata. Ciò consente di riparare o rinforzare in modo mirato le aree difettose o vulnerabili.
Precauzioni
Le ispezioni a infrarossi devono sempre essere eseguite sul lato a pressione negativa dell'edificio. Quando si utilizzano le termocamere per ispezionare le perdite d'aria, è necessario che vi sia una differenza di temperatura e di pressione nell'involucro dell'edificio. Per garantire risultati accurati, le superfici esterne non devono essere esposte alla luce diretta del sole per almeno 12 ore prima dell'ispezione e le superfici interne non devono essere illuminate direttamente da luce artificiale. Evitare di effettuare l'ispezione quando le superfici sono esposte a fonti di calore dirette. Se nelle vicinanze sono presenti dei radiatori, questi devono essere spenti e l'area deve essere lasciata raffreddare per almeno 24 ore prima del test.
5. Ispezione dello strato isolante del tetto
I materiali di impermeabilizzazione del tetto hanno proprietà di espansione termica diverse rispetto al calcestruzzo sottostante. In presenza di cicli continui di espansione e contrazione termica, si verificano ripetutamente sollecitazioni di taglio tra gli strati. Poiché i materiali impermeabilizzanti sono tipicamente organici, si deteriorano gradualmente sotto la luce del sole e dei raggi ultravioletti, determinando una progressiva diminuzione della forza adesiva.
Quando la forza adesiva si indebolisce e diventa inferiore alle sollecitazioni di trazione causate dall'espansione e dalla contrazione, lo strato impermeabile inizia a staccarsi dal calcestruzzo, creando dei vuoti. Man mano che l'area delaminata continua a espandersi, i vuoti aumentano. Alla fine, quando il materiale impermeabile è invecchiato fino a un certo punto e la sua forza adesiva si riduce a zero, si verifica una fessurazione superficiale e lo spazio tra lo strato impermeabile e la copertura in calcestruzzo inizia a trattenere l'acqua, che è difficile da far evaporare. A questo punto, lo strato impermeabile non è più efficace. Quando l'acqua accumulata e l'acqua piovana raggiungono una certa pressione, possono infiltrarsi attraverso le fessure del tetto.
La capacità termica di un'area normale del tetto è diversa da quella di un'area carica di umidità dopo una perdita. Pertanto, quando la temperatura ambiente cambia, il tasso di variazione della temperatura varia tra le aree danneggiate e quelle non danneggiate, con conseguenti differenze di temperatura superficiale rilevabili.
Le termocamere possono essere utilizzate per ispezionare la distribuzione della temperatura sul tetto, consentendo di identificare problemi quali perdite dello strato di impermeabilizzazione o strati isolanti mancanti. Ciò consente un'ispezione tempestiva ed efficace delle perdite sul tetto, proteggendo così i dispositivi, i prodotti e i materiali interni da potenziali danni causati dall'acqua.
6. Ispezione dei guasti del condizionatore d'aria
La riparazione dei condizionatori d'aria richiede un'identificazione rapida e accurata dei punti di guasto per consentire una riparazione tempestiva. I metodi di riparazione tradizionali spesso prevedono lo smontaggio dei componenti del condizionatore d'aria per individuare i guasti, operazione che richiede tempo e lavoro. La tecnologia di termografia a infrarossi, rilevando le differenze di temperatura nelle fonti di calore e convertendole in immagini termiche visibili, offre una soluzione tempestiva, efficiente, accurata e intuitiva. Durante il rilevamento del sistema di climatizzazione, la termografia a infrarossi può aiutare il personale addetto alla manutenzione a localizzare prontamente e con precisione i problemi nascosti o i punti di guasto nelle unità interne ed esterne del condizionatore, migliorando così l'efficienza e l'accuratezza della riparazione.

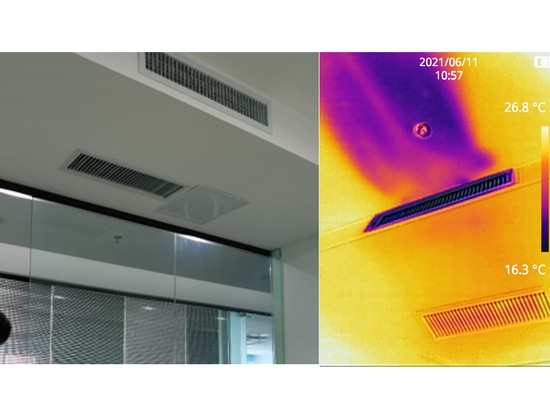

Quando le prestazioni di raffreddamento di un condizionatore d'aria non sono ottimali, le termocamere possono essere utilizzate per ispezionare la distribuzione della temperatura di componenti chiave come il compressore, il condensatore e l'evaporatore. Confrontando la distribuzione della temperatura in condizioni di funzionamento normali, è possibile determinare quali sono i componenti che non funzionano correttamente o che hanno prestazioni insufficienti. Ad esempio, se il compressore presenta una distribuzione della temperatura non uniforme, ciò può essere causato da guasti meccanici interni o da malfunzionamenti elettrici all'interno del compressore. Se il condensatore presenta una distribuzione irregolare della temperatura, potrebbe essere dovuto a un'ostruzione interna dei tubi o a un danno alle alette di dissipazione del calore. Se l'evaporatore presenta una distribuzione irregolare della temperatura, ciò può essere dovuto a un'ostruzione interna dei tubi o a una quantità insufficiente di refrigerante.
Oltre a ispezionare la distribuzione della temperatura delle unità interne ed esterne del condizionatore d'aria, le termocamere possono essere utilizzate anche per ispezionare le perdite di calore in componenti come i tubi del condizionatore e le uscite dell'aria. La presenza di perdite di calore in tubazioni, giunti o altre parti può portare a prestazioni di raffreddamento scarse o addirittura a un'interruzione completa del raffreddamento. Utilizzando le termocamere per ispezionare tali perdite di calore in tempo, i problemi possono essere identificati e affrontati tempestivamente, migliorando così l'efficienza di raffreddamento del condizionatore d'aria.
7. Ispezione del riscaldamento a pavimento e del collettore

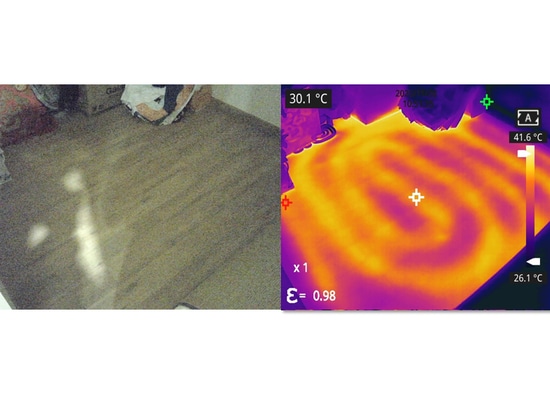

I sistemi di riscaldamento a pavimento più comuni si dividono in due categorie: riscaldamento a pavimento elettrico e riscaldamento a pavimento idronico (ad acqua). I problemi tipici sono il riscaldamento non uniforme, la mancanza di calore o le perdite d'acqua dai tubi di riscaldamento. Se da un lato i sistemi di riscaldamento a pavimento offrono calore e fascino estetico, dall'altro presentano da tempo problemi in termini di riparazione. Poiché i tubi sono installati sotto la finitura del pavimento, la risoluzione dei problemi diventa difficile. Tra le principali preoccupazioni vi è quella di individuare con precisione i punti di perdita, identificare il percorso delle tubazioni, diagnosticare e riparare i guasti con il minimo danno alla decorazione interna esistente, fattori critici per migliorare l'efficienza del servizio.
Sistemi di riscaldamento idronici
Nei sistemi di riscaldamento idronico, il metodo tradizionale per verificare se le tubazioni del pavimento presentano perdite consiste nel pressurizzare ciascun circuito e osservare le cadute di pressione per determinare la presenza di perdite. Tuttavia, questo approccio richiede innanzitutto la localizzazione dell'area anomala, il che aggiunge notevoli difficoltà al processo di riparazione. Al contrario, una termocamera può essere utilizzata per individuare rapidamente le aree anomale nei sistemi di riscaldamento idronici.
Sistemi di riscaldamento elettrico a pavimento
Nei sistemi di riscaldamento elettrico a pavimento, i cavi riscaldanti sono elementi riscaldanti lineari ad alta resistenza. In genere, viene posato un singolo cavo in serie per ogni stanza. Questi cavi sono soggetti a invecchiamento e sviluppano problemi di riscaldamento lineare nel tempo. Poiché il sistema è collegato in serie, un guasto in una qualsiasi sezione può portare all'interruzione del riscaldamento dell'intero sistema. Pertanto, la manutenzione e l'ispezione regolari dei sistemi di riscaldamento elettrico sono di fondamentale importanza. Le termocamere offrono un metodo rapido ed efficiente per la manutenzione e l'ispezione.
L'uso delle termocamere per l'ispezione delle tubazioni HVAC è un metodo non distruttivo che consente di identificare rapidamente il percorso delle tubazioni e lo stato di trasferimento del calore. Elimina la necessità di manodopera e costi eccessivi, consentendo un'ispezione precisa. Analizzando le immagini termiche e utilizzando i marcatori per localizzare i punti di perdita sospetti, il personale addetto alla manutenzione può eseguire le riparazioni al costo più basso e con un'interruzione minima dell'ambiente di vita dell'utente.
8. Ispezione di edifici fotovoltaici
Durante i processi di produzione e collaudo, i moduli di celle solari possono presentare problemi quali microfratture, detriti, saldature scadenti, ecc. Oppure, durante il funzionamento, possono essere bloccati da altri oggetti per lunghi periodi. In condizioni di ombreggiamento, le celle solari si surriscaldano in modo significativo, provocando l'"effetto hot spot", che può causare gravi danni alle celle solari.
Utilizzando telecamere termiche per ispezionare le condizioni di riscaldamento di ciascuna cella del modulo, è possibile monitorare in tempo reale la distribuzione della temperatura delle celle per verificarne l'uniformità. È possibile identificare i punti di guasto e localizzare con precisione i punti caldi.
In condizioni normali, la distribuzione della temperatura di ogni cella è uniforme. Tuttavia, se singole celle all'interno della matrice del modulo presentano temperature insolitamente elevate, ciò indica un potenziale problema nella cella. La cella è passata dal suo normale stato di conversione di energia (da energia luminosa a energia elettrica) a uno stato in cui sta consumando energia elettrica e producendo calore, il che influisce sull'efficienza complessiva della conversione di potenza del modulo. In questo caso, la cella in sovratemperatura deve essere sostituita. Le termocamere supportano l'analisi secondaria, consentendo ai clienti di condurre analisi secondarie flessibili in base alle esigenze. Ciò include il monitoraggio dei cambiamenti di forma di ciascun pannello, la registrazione delle variazioni periodiche di temperatura e la documentazione del degrado ciclico dei materiali.
9. Monitoraggio della sicurezza dei dispositivi elettrici
Con l'abbassamento della temperatura, aumenta la richiesta di elettricità da parte di aziende e comunità. Il normale funzionamento dei dispositivi di alimentazione e dei dispositivi elettrici nelle sale di distribuzione influisce direttamente sulle operazioni di produzione nei parchi industriali e sulla vita quotidiana dei residenti. Una volta che si verifica un guasto, si possono verificare interruzioni di corrente, instabilità della tensione e altri incidenti elettrici. Le termocamere possono scoprire tempestivamente i difetti termici e i pericoli termici nascosti dei dispositivi elettrici, prevenendo così gli incidenti termici di linea e garantendo la sicurezza dell'elettricità in inverno.
Collocando le termocamere a infrarossi all'interno degli armadi elettrici chiave nelle sale dei data center, è possibile monitorare 24 ore su 24, 7 giorni su 7, componenti critici come contatti elettrici, interruttori e giunzioni. Se si verifica un riscaldamento anomalo a causa di un sovraccarico o di un cattivo contatto, il sistema emette immediatamente un allarme, assicurando che i rischi vengano affrontati tempestivamente e che i dispositivi continuino a funzionare in modo sicuro.
Vantaggi della termografia per l'ispezione degli edifici
La capacità termica dei componenti normali di un edificio è diversa da quella delle aree danneggiate. Di conseguenza, quando le temperature ambientali cambiano, la variazione di temperatura tra le aree danneggiate e quelle normali sarà diversa. Le termocamere visualizzano la distribuzione della temperatura degli oggetti con un'elevata sensibilità, un'ispezione rapida e senza bisogno di illuminazione aggiuntiva, il che consente di identificare con precisione le aree anomale negli edifici. Ciò migliora l'accuratezza, l'efficacia e la razionalità delle ispezioni, rendendo i controlli non distruttivi degli edifici più scientifici e pratici. Inoltre, il dispositivo è leggero e portatile, il che lo rende uno strumento ideale per le ispezioni degli edifici.
Non ispezione a contatto e a distanza: Non è necessario danneggiare la struttura dell'edificio o montare impalcature.
Fast e ispezione completa: È in grado di eseguire una scansione rapida e completa degli edifici in tempo reale, garantendo che nessuna area venga tralasciata.
Visual e risultati intuitivi: Le immagini termiche bidimensionali a infrarossi mostrano visivamente il campo di temperatura in ogni punto dell'oggetto, localizzando con precisione le posizioni dei difetti e mostrando le dimensioni delle aree difettose.
Intelligent software di analisi della temperatura: Un software completo consente di eseguire facilmente ulteriori analisi della temperatura sulle immagini tramite un computer.
Precise misurazioni: Immissione di informazioni quali la distanza del target, l'emissività del target e la temperatura ambiente per calcolare e correggere automaticamente l'influenza della trasmissività atmosferica e dell'emissività della superficie del target sui risultati della misurazione.
