Principi di funzionamento e tipi di array di piani focali a infrarossi

{{{sourceTextContent.subTitle}}}

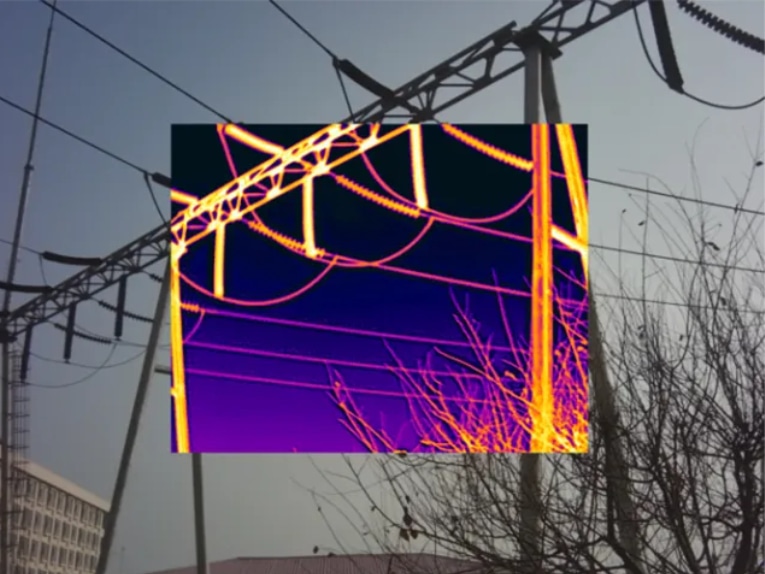

FPA IR raffreddati e non raffreddati: Differenze chiave, materiali e prestazioni a confronto

{{{sourceTextContent.description}}}

1.Principio di funzionamento di base

Un array sul piano focale a infrarossi (IR FPA) integra la conversione fotoelettrica e l'elaborazione della lettura del segnale. È composto da elementi di rilevamento a infrarossi disposti secondo uno schema specifico e da un'unità di elaborazione del segnale. La luce infrarossa incidente viene focalizzata sugli elementi di rilevamento dal sistema ottico. Gli elementi di rilevamento convertono l'energia della radiazione infrarossa ricevuta in segnali elettrici attraverso la conversione fotoelettrica. L'unità di elaborazione del segnale è responsabile dell'integrazione, dell'amplificazione, del campionamento e del mantenimento di questi segnali elettrici. Infine, questi segnali vengono inviati al sistema di monitoraggio attraverso un buffer di uscita e un sistema di multiplexing, consentendo la visualizzazione di un'immagine a infrarossi corrispondente alla scena attuale.

2.Tipi di matrici sul piano focale a infrarossi
Gli array sul piano focale a infrarossi (IR FPA) possono essere classificati come raffreddati o non raffreddati in base ai loro requisiti di raffreddamento.

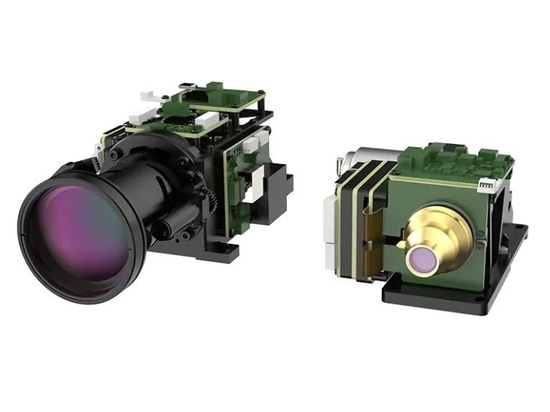

- Schiere a piano focale infrarosso raffreddate
Gli array a piano focale infrarosso raffreddati si basano sulla tecnologia di raffreddamento criogenico e sui principi di rilevamento dei fotoni. Richiedono un dispositivo di raffreddamento per mantenere un ambiente a bassa temperatura e ottenere prestazioni elevate. Gli FPA IR raffreddati offrono un'elevata sensibilità e un lungo campo di rilevamento, eccellendo in particolare in applicazioni come la ricerca e l'inseguimento di bersagli, il telerilevamento satellitare e la ricerca scientifica di alto livello. Tuttavia, a causa dei vincoli imposti dalle apparecchiature e dai materiali di raffreddamento, gli FPA IR raffreddati hanno costi e consumi più elevati.

Materiali di base
Gli FPA IR raffreddati sono realizzati principalmente con due tipi di materiali: Tellururo di mercurio e cadmio (HgCdTe) e Antimoniuro di indio (InSb). Di questi, l'HgCdTe è diventato il materiale dominante per i rivelatori a infrarossi ad alte prestazioni grazie alla sua ampia risposta spettrale, alle eccellenti capacità di integrazione e all'idoneità al telerilevamento spaziale. L'InSb, che spesso impiega la tecnologia di interconnessione flip-chip, è particolarmente adatto a rilevare la radiazione infrarossa a 3-5 μm grazie alla sua maggiore mobilità dei portatori, che lo rende particolarmente adatto alla ricerca e all'inseguimento di bersagli dinamici.

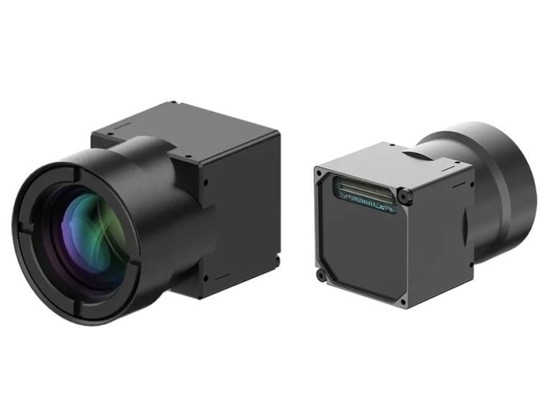

-Array sul piano focale dell'infrarosso non raffreddati
Gli array sul piano focale a infrarossi non raffreddati (IR FPA) sono costituiti da rivelatori piroelettrici o microbolometri e dai relativi circuiti e sistemi. Non richiedono un dispositivo di raffreddamento e possono funzionare a temperatura ambiente. Rispetto agli array sul piano focale a infrarossi raffreddati, i tipi non raffreddati offrono vantaggi evidenti in termini di dimensioni, costi e durata, rendendoli particolarmente adatti ad applicazioni civili in cui la portabilità e l'economicità sono fondamentali, come l'ispezione industriale, il monitoraggio della sicurezza, la guida assistita e l'elettronica di consumo.

Materiali di base
Attualmente, lo sviluppo di array sul piano focale a infrarossi non raffreddati si concentra principalmente sulla banda 8-14 μm dell'infrarosso a onde lunghe (LWIR). Le loro prestazioni dipendono in larga misura dalla scelta del materiale di rilevamento termico. Tra i materiali utilizzati, l'ossido di vanadio (VOx) è ampiamente riconosciuto per la sua eccellente sensibilità e precisione nella misurazione della temperatura. Anche il silicio amorfo (α-Si), grazie al suo processo di fabbricazione maturo e all'idoneità alla produzione su larga scala, detiene una posizione di mercato significativa.

3.Piani focali a infrarossi raffreddati e non raffreddati
Gli array di piani focali a infrarossi raffreddati e non raffreddati (IR FPA) differiscono nel design strutturale, nei materiali chiave e nei processi di produzione, il che porta a differenze nelle loro applicazioni. Le distinzioni principali riguardano diversi aspetti:

(1) Sensibilità: Gli FPA IR raffreddati devono operare in un ambiente a bassa temperatura per sopprimere il rumore e la corrente oscura causati dall'eccitazione termica, ottenendo una maggiore sensibilità di rilevamento e qualità dell'immagine. Al contrario, gli FPA IR non raffreddati funzionano a temperatura ambiente e, pur non richiedendo un sistema di raffreddamento, sono generalmente meno sensibili e affidabili.

(2) Prezzo: Gli FPA IR raffreddati sono più costosi a causa della loro dipendenza da sistemi di raffreddamento criogenici e dei complessi processi di produzione dei loro materiali di base. In confronto, gli FPA IR non raffreddati non richiedono componenti di raffreddamento, hanno costi di produzione inferiori e sono quindi più convenienti.

(3) Durata di vita: La durata di vita degli FPA IR raffreddati è spesso limitata dall'affidabilità del meccanismo di raffreddamento, con una conseguente vita operativa relativamente più breve. Gli FPA IR non raffreddati, avendo una struttura più semplice e senza unità di raffreddamento meccanico, hanno generalmente una durata complessiva maggiore. Tuttavia, la loro sensibilità può diminuire con l'invecchiamento dei componenti.
