Perché scegliere gli isolamenti ad infrarossi per le ispezioni dei sistemi di alimentazione?

{{{sourceTextContent.subTitle}}}

esplorare le loro applicazioni tipiche nei processi di generazione, trasmissione, sottostazione e distribuzione dell'energia

{{{sourceTextContent.description}}}

Essendo l'ancora di salvezza della società moderna, i sistemi elettrici svolgono un ruolo critico non solo nello sviluppo economico, ma anche nella vita quotidiana di milioni di famiglie. Dalla generazione e trasmissione di energia alla sottostazione e alla distribuzione, le apparecchiature elettriche devono spesso affrontare un funzionamento a lungo termine ad alto carico e numerosi rischi nascosti, difficili da individuare in tempo. L'identificazione efficiente di potenziali guasti e la garanzia di un funzionamento sicuro e stabile dei sistemi elettrici rimangono obiettivi fondamentali nel campo della manutenzione dei sistemi elettrici.

Grazie ai vantaggi del funzionamento senza contatto, della visualizzazione e del monitoraggio in tempo reale, gli isolamenti termografici sono in grado di visualizzare in modo intuitivo la distribuzione della temperatura e di rilevare rapidamente i punti caldi anomali senza interrompere il normale funzionamento delle apparecchiature elettriche. Ciò migliora significativamente l'efficienza e l'accuratezza del rilevamento dei guasti e sta diventando uno strumento essenziale per le ispezioni dei sistemi di alimentazione. Questo articolo introdurrà i principi di funzionamento e i vantaggi tecnici degli isolamenti termici ed esplorerà le loro applicazioni tipiche nei processi di generazione, trasmissione, sottostazione e distribuzione di energia.

1. Principio di funzionamento degli isolamenti termografici
Tutti gli oggetti al di sopra dello zero assoluto (-273,15°C) emettono radiazioni infrarosse. Gli isolanti per termografia catturano questi segnali di radiazione e li convertono in immagini termiche visibili, consentendo di fatto la visualizzazione della temperatura. In queste immagini termiche, colori o livelli di luminosità diversi corrispondono a temperature diverse.

A differenza dei tradizionali termometri a contatto o delle misurazioni della temperatura basate su punti, gli isolanti per termografia consentono il monitoraggio della temperatura senza contatto e a lunga distanza sull'intero campo visivo. Ciò fornisce una rappresentazione intuitiva della distribuzione della temperatura. Rendendo chiaramente visibili i punti caldi e le anomalie, gli isolamenti termografici migliorano notevolmente la sicurezza e l'efficienza delle ispezioni dei sistemi di alimentazione.

2. Vantaggi tecnici della termografia
(1) Ispezione senza contatto per una maggiore sicurezza
Le apparecchiature elettriche operano spesso a temperature elevate e in condizioni di tensione. I metodi tradizionali di misurazione della temperatura basati sul contatto non solo sono complessi, ma comportano anche il rischio di scosse elettriche o cortocircuiti. Gli isolamenti termici catturano le radiazioni infrarosse emesse dalle superfici delle apparecchiature, consentendo la misurazione della temperatura senza contatto e a lunga distanza. Ciò consente agli ispettori di ottenere rapidamente e con precisione la distribuzione della temperatura senza avvicinarsi ai componenti sotto tensione, rendendoli particolarmente adatti alle aree ad alto rischio come le sale di distribuzione ad alta tensione e le sottostazioni, garantendo al contempo la sicurezza dell'ispezione.
(2) Rilevamento rapido dei guasti per migliorare l'efficienza dell'ispezione
Le tradizionali misurazioni della temperatura basate su punti richiedono molto tempo e rischiano di non individuare le aree critiche. Al contrario, gli isolamenti termografici possono scansionare un'intera apparecchiatura in pochi secondi, generando chiare mappe di distribuzione termica che evidenziano visivamente i punti caldi anomali. Il personale addetto alla manutenzione può individuare rapidamente le aree problematiche, riducendo il rischio di mancate o false rilevazioni. Ciò migliora significativamente l'efficienza delle ispezioni e garantisce che i guasti nascosti vengano rivelati e affrontati tempestivamente.
(3) Rilevamento precoce di potenziali guasti per ridurre i tempi di inattività e le perdite
Il surriscaldamento delle apparecchiature è spesso un indicatore precoce di potenziali guasti. Le ispezioni tradizionali rilevano i problemi solo quando le anomalie diventano evidenti o durante gli interventi di manutenzione, il che può ritardare l'intervento e persino provocare interruzioni impreviste o danni alle apparecchiature. Gli isolamenti termici possono rilevare le anomalie di temperatura nelle fasi iniziali dei guasti, fornendo una base affidabile per la manutenzione preventiva. Ciò consente di intervenire in modo proattivo, affrontando i rischi nascosti prima che si trasformino in incidenti e riducendo efficacemente i tempi di fermo e le perdite economiche associate.
(4) Visualizzazione della temperatura per un'analisi e un processo decisionale più semplici
A differenza dei termometri tradizionali che forniscono solo dati su un singolo punto, gli isolamenti termici generano una mappa completa della distribuzione della temperatura delle apparecchiature. Il personale addetto alla manutenzione può monitorare le temperature massime, minime e medie in tempo reale e osservare chiaramente le differenze di temperatura complessive. Grazie a questa chiara visualizzazione della temperatura, i potenziali punti di guasto sono immediatamente identificabili, la diagnostica diventa più convincente e fornisce una base affidabile per le successive decisioni di manutenzione.
(5) Tracciabilità dei dati per supportare una manutenzione intelligente
Gli isolamenti termici non solo consentono di misurare la temperatura in tempo reale e di rilevare i punti caldi, ma anche di memorizzare automaticamente i dati di ispezione e di generare rapporti di ispezione professionali. Questo aiuta le aziende a valutare in modo completo lo stato di salute delle loro apparecchiature elettriche. Analizzando le tendenze storiche della temperatura, è possibile prevedere in anticipo i potenziali guasti, consentendo di pianificare scientificamente la manutenzione e di evitare i tempi di fermo causati da guasti imprevisti. Grazie a questa capacità, la manutenzione dei sistemi di alimentazione si sta gradualmente spostando dalla "riparazione post guasto" reattiva alla "prevenzione pre guasto" proattiva, avanzando verso una manutenzione intelligente.
(6) Applicazioni versatili per l'intero sistema elettrico
Gli isolamenti termici possono essere applicati in modo flessibile a diversi scenari, tra cui le linee di trasmissione ad alta tensione, le apparecchiature delle sottostazioni e gli armadietti di distribuzione a bassa tensione. Non solo soddisfano le esigenze di ispezione rapida della manutenzione ordinaria, ma svolgono anche un ruolo cruciale nelle indagini sui guasti e nella messa in funzione di nuove apparecchiature. Ciò consente un monitoraggio completo della temperatura nell'intero sistema elettrico, dalla generazione alla distribuzione.

3. Applicazioni della termografia nei sistemi di alimentazione
(1) Generazione di energia - Assicurare un funzionamento stabile delle unità
Negli scenari di generazione di energia, come le centrali termiche, i parchi eolici e le stazioni fotovoltaiche (PV), le apparecchiature operano spesso a temperature elevate e con carichi pesanti per periodi prolungati. Piccole anomalie di temperatura, se non rilevate in tempo, possono ridurre l'efficienza della generazione e persino causare gravi incidenti.

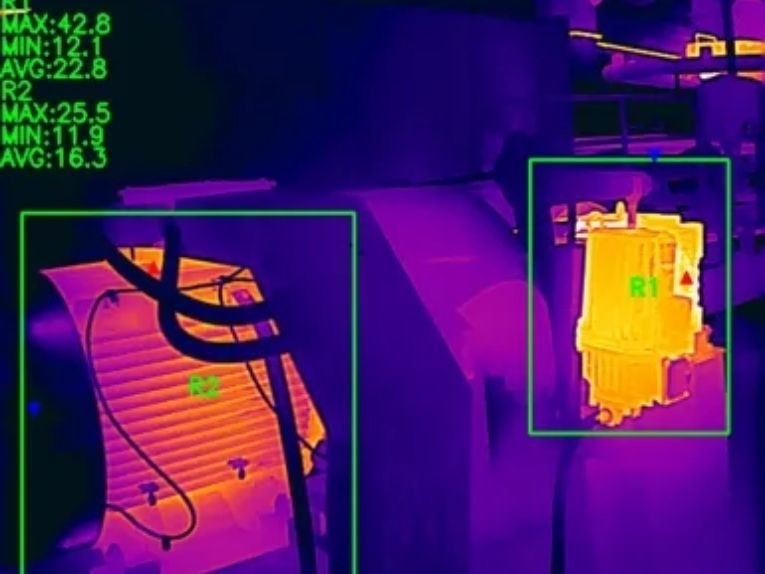

Generatori: Il surriscaldamento degli avvolgimenti dello statore, delle bobine del rotore e dei cuscinetti può causare usura meccanica o arresti non programmati. Gli isolamenti termici possono rilevare con precisione la distribuzione della temperatura di questi componenti critici durante il normale funzionamento dell'unità, consentendo al personale addetto alla manutenzione di identificare tempestivamente i rischi ed evitare perdite di tempo.
Caldaie e condutture di vapore: Problemi come l'accumulo di fuliggine, l'assottigliamento per corrosione o l'invecchiamento di valvole e flange possono causare anomalie di temperatura localizzate. Le termocamere possono rilevare rapidamente questi pericoli e ispezionare le condutture isolate per identificare le aree di isolamento danneggiate, migliorando l'efficienza termica, riducendo gli sprechi energetici e minimizzando il rischio di scoppio dei tubi.
Apparecchiature per le energie rinnovabili: Nelle stazioni fotovoltaiche, i "punti caldi" sui moduli possono causare un degrado della potenza o addirittura danni ai componenti. Gli isolamenti termici consentono una rapida individuazione per mantenere l'efficienza della generazione. Nei parchi eolici, il surriscaldamento dei cavi è un pericolo comune. Gli isolamenti termici possono localizzare visivamente le aree ad alta temperatura, prevenendo i guasti dovuti al surriscaldamento e garantendo una produzione stabile di energia verde.

(2) Trasmissione di energia: garantire linee sicure e affidabili
Le linee di trasmissione sono spesso distribuite in ambienti esterni, esposte a vento, sole, pioggia, neve e ghiaccio, il che rende difficile la manutenzione. I metodi di ispezione tradizionali spesso non riescono a rilevare i pericoli in tempo. L'applicazione di termocamere isolanti offre un modo efficiente per garantire il funzionamento stabile delle linee di trasmissione.
Ispezione degli isolatori: Gli isolatori invecchiati o incrinati possono causare anomalie di temperatura localizzate, potenzialmente in grado di provocare guasti alla linea o addirittura interruzioni di corrente diffuse. Le immagini termiche degli isolatori possono scansionare rapidamente le superfici degli isolatori a distanza senza interrompere l'alimentazione, rilevando visivamente le distribuzioni anomale della temperatura e identificando precocemente i difetti.
Monitoraggio della temperatura dei conduttori: I conduttori che operano con carichi elevati sono soggetti a surriscaldamento. Il superamento delle temperature di sicurezza accelera l'invecchiamento dei materiali e può causare la rottura dei conduttori. Gli isolamenti termici consentono di monitorare in tempo reale le temperature dei conduttori e le tendenze di aumento della temperatura, aiutando il personale addetto alla manutenzione a valutare le condizioni di carico della linea e a prevenire gli incidenti di surriscaldamento.
Ispezione dei giunti: Le connessioni nelle linee di trasmissione possono sviluppare un cattivo contatto, con conseguente riscaldamento localizzato e potenziali danni a lungo termine. Gli isolamenti termici rilevano queste anomalie di temperatura in una fase precoce, consentendo una manutenzione tempestiva e garantendo un funzionamento sicuro e stabile della linea di trasmissione.

(3) Sottostazione e distribuzione - Prevenzione dei rischi nelle apparecchiature critiche
Le fasi di sottostazione e distribuzione comportano un'ampia varietà di apparecchiature, numerosi rischi nascosti e molteplici punti di pericolo. Il monitoraggio in tempo reale dello stato delle apparecchiature e la rapida identificazione dei potenziali pericoli sono sfide fondamentali per le squadre di manutenzione.
Ispezione delle boccole dei trasformatori:

Le boccole ad alta e bassa tensione e le boccole a parete delle sbarre sono componenti fondamentali dei trasformatori. La manutenzione programmata tradizionale spesso non tiene conto di potenziali problemi. Gli isolamenti termici permettono di monitorare in tempo reale le temperature delle boccole, consentendo al personale di manutenzione di identificare rapidamente i punti caldi anomali. In combinazione con l'analisi delle tendenze dei dati storici, i potenziali guasti possono essere previsti e affrontati in anticipo, prevenendo efficacemente gli incidenti imprevisti.

-Ispezione dei contatti e delle sbarre degli interruttori:
I contatti superiori e inferiori degli interruttori in vuoto possono surriscaldarsi a causa dell'eccessiva resistenza dei contatti durante il funzionamento. Gli isolamenti termici forniscono un monitoraggio della temperatura senza contatto per i contatti e le sbarre, con allarmi di soglia. Quando si verifica un riscaldamento anomalo, il sistema avvisa immediatamente il personale addetto alla manutenzione, garantendo un funzionamento sicuro del quadro.

-Ispezione dei morsetti delle sbarre:
I morsetti che fissano le sbarre di bassa tensione possono surriscaldarsi a causa dell'esposizione prolungata e dell'ossidazione. Anche i guasti alle molle possono causare un contatto insufficiente e un riscaldamento localizzato. Gli isolamenti termici permettono di monitorare in tempo reale i morsetti, le molle e le connessioni delle sbarre, consentendo una rapida individuazione delle anomalie. La manutenzione mirata basata sui dati termici riduce efficacemente i rischi di guasto.

-Misurazione del livello delle apparecchiature riempite d'olio:
I trasformatori e i reattori possono mostrare falsi livelli di olio a causa di problemi di incollaggio. Sfruttando le differenze di conduttività termica tra l'olio e l'aria, gli isolamenti termici possono visualizzare la distribuzione della temperatura sul conservatore dell'olio, aiutando il personale a determinare rapidamente e con precisione i livelli dell'olio, migliorando l'efficienza delle ispezioni e la sicurezza delle apparecchiature.

-SF₆ Rilevamento delle perdite:
L'SF₆ è un gas isolante fondamentale nei sistemi di alimentazione. Con l'invecchiamento delle guarnizioni o l'allentamento delle connessioni, possono verificarsi delle perdite e i metodi di rilevamento tradizionali spesso faticano a localizzarle in modo rapido e preciso. Le termocamere a infrarossi per l'acquisizione di gas rilevano le specifiche differenze di assorbimento infrarosso dei gas rispetto allo sfondo. Utilizzando rilevatori con filtri personalizzati ad alte prestazioni, le termocamere possono visualizzare perdite SF₆ altrimenti invisibili. Ciò consente alle squadre di manutenzione di individuare e localizzare con precisione le perdite senza contatto e senza interruzione di corrente, migliorando notevolmente l'efficienza e la sicurezza delle ispezioni.

-Ispezione degli armadi di distribuzione:
Gli armadi di distribuzione si occupano della distribuzione e della protezione dell'energia, ma hanno strutture interne complesse e spazi limitati che rendono l'ispezione manuale difficile e inefficiente. I dispositivi termografici compatti, come le telecamere portatili, possono essere utilizzati in modo flessibile in spazi ristretti per monitorare continuamente i componenti critici come i contatti elettrici e le giunzioni dei cavi. Quando si verificano aumenti di temperatura anomali, il sistema fornisce avvisi immediati e una precisa localizzazione dei guasti, dando al personale addetto alla manutenzione il tempo di intervenire e migliorando in modo significativo la sicurezza e l'affidabilità del funzionamento dell'armadio di distribuzione.

4.Conclusione
Dalla generazione e trasmissione di energia alla sottostazione e alla distribuzione, gli isolamenti termografici non solo forniscono una chiara visualizzazione della distribuzione della temperatura delle apparecchiature, ma consentono anche la registrazione dei dati, l'analisi della temperatura e l'avviso precoce dei guasti. Rispetto ai metodi di ispezione tradizionali, la tecnologia di imaging termico migliora significativamente l'efficienza e la sicurezza delle ispezioni, fornendo una solida base per il funzionamento stabile dei sistemi di alimentazione e sostenendo lo sviluppo di una rete elettrica moderna sicura, efficiente e affidabile.

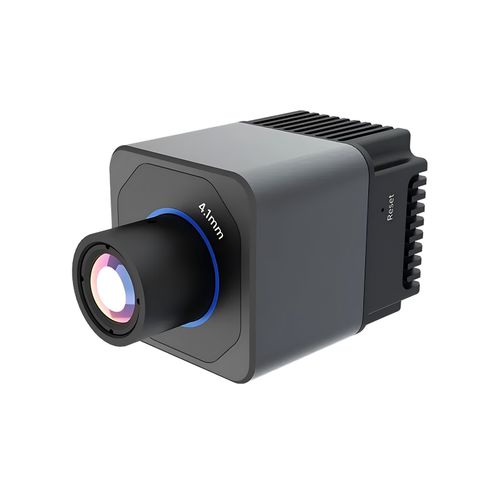

Raythink Technology si impegna a offrire isolamenti termici ad alte prestazioni e soluzioni di termografia professionale. I nostri prodotti possono essere utilizzati in modo flessibile in base alle esigenze dei clienti, ottenendo un monitoraggio in tempo reale e un allarme preciso per le apparecchiature elettriche. Aiutiamo i clienti a costruire un sistema di manutenzione dell'energia più affidabile. Contattate Raythink Technology per saperne di più sui nostri prodotti e servizi e per rendere le vostre ispezioni elettriche più sicure, efficienti e intelligenti.
