Come scegliere una termocamera per il monitoraggio industriale ad alta temperatura

{{{sourceTextContent.subTitle}}}

La scelta di una termocamera per il monitoraggio industriale ad alta temperatura inizia dalla temperatura reale del processo. Una linea di tempra a 850°C, un forno rotativo a 1.300°C e un forno a 1.900°C non devono essere considerati come lo stesso progetto.

{{{sourceTextContent.description}}}

La scelta di una termocamera per il monitoraggio industriale ad alta temperatura inizia dalla temperatura reale del processo. Una linea di tempra a 850°C, un forno rotativo a 1.300°C e un forno a 1.900°C non devono essere considerati come lo stesso progetto.

Per la maggior parte dei siti industriali, si deve partire dall'intervallo di temperatura richiesto. Quindi verificare il campo di misura calibrato, la banda spettrale, la correzione dell'emissività, il raffreddamento della custodia, l'obiettivo/FOV e l'integrazione con PLC o SCADA. La presente guida illustra il processo di selezione per il monitoraggio di 800°C-2000°C, con esempi di applicazioni in forno e di quenching.

Risposta rapida: Abbinare la banda di temperatura alla tecnologia giusta

Intervallo di temperatura Cosa si deve verificare Applicazioni tipiche
800°C-000°C Intervallo calibrato, correzione dell'emissività, velocità di risposta Tempra, trattamento termico, lavorazione del carburo
1000°C-1700°C Calibrazione ad alta temperatura, lente/FOV, raffreddamento della custodia Forni rotativi, fusione dell'acciaio, formatura del vetro
1700°C-2000°C Intervallo superiore verificato, design del rivelatore/spettro, configurazione della porta di osservazione, protezione del raffreddamento Aree di altoforno, metallurgia estrema, monitoraggio di processi ad alta temperatura
Le sezioni seguenti illustrano i parametri chiave che determinano le prestazioni di una telecamera in un'applicazione specifica, seguite da esempi reali di operazioni di metallurgia.

Termografia della macchina di sinterizzazione - confronto tra visibile e infrarosso per il monitoraggio dei processi ad alta temperatura in un impianto metallurgico
Selezione della banda spettrale per le termocamere per alte temperature
Il monitoraggio delle alte temperature non riguarda solo la scelta della banda spettrale giusta. Le misure ad alta temperatura sono impegnative a causa della saturazione del rilevatore dovuta a radiazioni estreme, alla gamma dinamica limitata, alla variazione dell'emissività e alle difficili condizioni industriali. Per questo motivo, la telecamera deve essere valutata come un sistema integrato. L'intervallo di temperatura, la calibrazione, l'ottica, l'involucro protettivo e le correzioni del software devono essere considerati insieme per garantire un'accuratezza di misura affidabile nell'intero intervallo di temperatura. Le termocamere LWIR con calibrazione per alte temperature possono anche supportare un monitoraggio affidabile in applicazioni a media e altissima temperatura, se sono progettate per tale intervallo.

Prima di scegliere, verificare questi punti dalle specifiche del prodotto:

Campo di misura: Confermare la normale temperatura di processo, la possibile temperatura di picco e il campo di misura calibrato.
Banda spettrale: Non scegliere solo in base alla lunghezza d'onda. Verificare se la banda spettrale, il rilevatore, l'ottica e la calibrazione corrispondono alla temperatura di destinazione e alle condizioni della superficie.
Correzione della misura: Assicurarsi che la telecamera supporti le principali impostazioni di correzione, come emissività, temperatura riflessa, distanza e trasmissività atmosferica.
Metodo di installazione: Confermare se il sito necessita di una porta di osservazione, di uno spurgo dell'aria, di un involucro protettivo, di un alloggiamento raffreddato ad acqua o di un supporto isolato dalle vibrazioni.
Integrazione: Verificare se la telecamera supporta il sistema dell'impianto, ad esempio Modbus TCP, MQTT, ONVIF, GB28181, streaming video o uscita di allarme PLC.
3 parametri chiave da valutare in una termocamera industriale
Una volta accertato che la termocamera è in grado di coprire l'intervallo di temperatura del processo, altri tre parametri determinano se la termocamera funzionerà bene nella vostra applicazione specifica.

1. Risoluzione del rilevatore e NETD
Un rilevatore 640 × 512 cattura un numero di punti di misura quattro volte superiore. Per il monitoraggio delle alte temperature, questo è importante perché i punti caldi spesso appaiono in piccole aree: crepe nel rivestimento refrattario, surriscaldamento localizzato o distribuzione non uniforme della temperatura.

Un NETD più basso aiuta la termocamera a rivelare sottili differenze termiche in condizioni di prova definite. Tuttavia, le prestazioni effettive della misurazione nei processi ad alta temperatura dipendono anche dall'emissività, dalla distanza, dall'ottica, dalla calibrazione e dalle condizioni ambientali. Per molti progetti di monitoraggio industriale, una NETD più bassa può essere utile. Ma deve essere valutata insieme all'intervallo di temperatura, alla banda spettrale, alla correzione dell'emissività, all'ottica e alle condizioni di installazione.

2. Emissività e precisione di misura
L'emissività descrive l'efficienza con cui una superficie emette la radiazione infrarossa. L'emissività varia da 0 a 1. Un corpo nero perfetto ha un'emissività pari a 1. I metalli lucidati ad alte temperature possono avere un'emissività pari a 0,1.

Questo crea una seria sfida di misurazione. Una fotocamera calibrata per un'emissività di 0,9 leggerà centinaia di gradi in meno quando viene puntata su una superficie di acciaio lucidato con emissività di 0,2. I dati del NIST sull'emissività dei metalli mostrano che il ferro lucidato ad alte temperature può avere un'emissività inferiore a 0,4, mentre le superfici ossidate possono superare lo 0,8: una variazione che ha un impatto diretto sull'accuratezza della misura.

Cosa cercare: Telecamere che consentono la correzione dell'emissività in più punti. Alcuni sistemi avanzati consentono di impostare diversi valori di emissività per diverse regioni di interesse all'interno della stessa immagine. Per ottenere misure ripetibili, applicare vernice o nastro adesivo ad alta temperatura per creare punti di riferimento di emissività noti sulle superfici metalliche.

3. Protezione ambientale e raffreddamento
I processi ad alta temperatura avvengono spesso in ambienti di per sé caldi, polverosi e corrosivi. Il corpo macchina può trovarsi a temperature ambientali ben al di sopra dei normali limiti operativi.

Fattore di protezione ambientale necessario
Temperatura ambiente superiore a 60°C Custodia raffreddata ad aria o ad acqua
Polvere o particolato pesante IP66 o superiore con spurgo dell'aria a pressione positiva
Atmosfera corrosiva Custodia in acciaio inox con ottica sigillata
Vibrazioni (vicino a forni e fornaci) Montaggio isolato dalle vibrazioni
La telecamera stessa può tollerare un ambiente di 60°C, ma l'obiettivo e l'alloggiamento di solito necessitano di una protezione aggiuntiva. Le custodie raffreddate ad acqua gestiscono le condizioni più estreme. Le custodie raffreddate ad aria con aria di spurgo filtrata funzionano bene in ambienti polverosi.

Applicazioni di monitoraggio termico industriale: Da 800°C a 2000°C
La teoria è importante, ma le applicazioni reali rivelano cosa funziona davvero. I due casi seguenti mostrano come l'intervallo di temperatura, la selezione della banda spettrale e le specifiche della termocamera si combinino nelle operazioni di metallurgia e trattamento termico industriale.

Caso 1: Monitoraggio della temperatura dei forni rotativi (1000°C-1700°C)
I processi dei forni rotativi possono comportare temperature interne di 1000°C-1700°C, mentre la temperatura esterna del mantello viene solitamente monitorata per identificare punti caldi anomali causati da danni o assottigliamento del refrattario. Il mantello del forno e il rivestimento refrattario interno devono essere monitorati costantemente. I punti caldi sul mantello indicano un cedimento del refrattario. Se non viene individuato, il mantello in acciaio può surriscaldarsi e deformarsi, causando costosi arresti non programmati.

Le termocoppie tradizionali faticano a misurare efficacemente la superficie di un forno rotante. Le pistole a temperatura puntuale richiedono un'operazione manuale e catturano solo un singolo punto alla volta. Una termocamera industriale a montaggio fisso con obiettivo grandangolare monitora continuamente l'intera superficie del forno da una distanza di sicurezza.

Una telecamera con risoluzione 640 × 512 posizionata a 15 metri dal forno può rilevare punti caldi di soli 4 cm. Con un NETD di 40 mK, individua l'assottigliamento del refrattario prima che la temperatura del mantello aumenti pericolosamente. Gli allarmi di temperatura avvisano gli operatori quando un'area supera le soglie di sicurezza, consentendo una manutenzione programmata invece di arresti di emergenza.

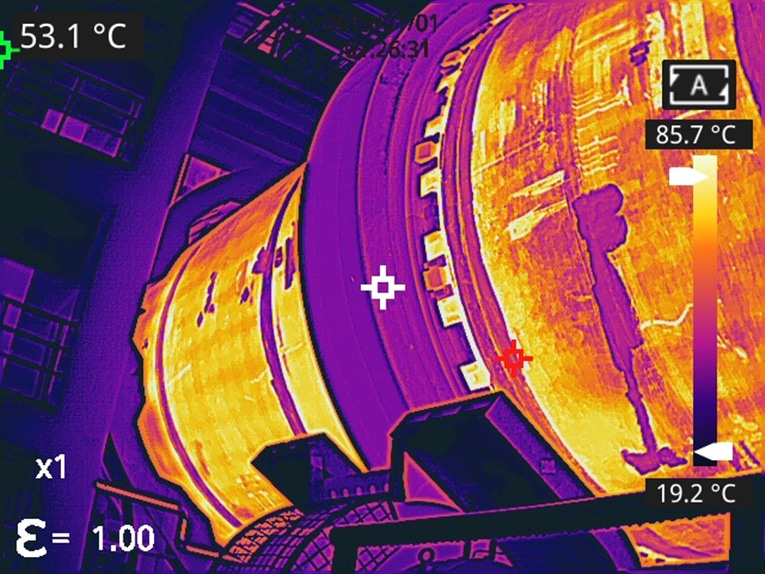

Immagine termica del mantello di un forno rotativo che mostra il monitoraggio della temperatura e il rilevamento dei punti caldi per il rischio di danni al refrattario.
Caso 2: Controllo qualità del processo di tempra (800°C-1000°C)
La tempra a induzione riscalda i pezzi di acciaio a 800°C-1000°C prima di un rapido raffreddamento. Se la temperatura di riscaldamento è troppo alta, il pezzo si deforma, si incrina o sviluppa una durezza errata. Se è troppo bassa, la profondità di tempra non è conforme alle specifiche.

La tradizionale misurazione puntuale della temperatura spesso non è in grado di fornire un quadro completo. Un singolo sensore al centro del pezzo potrebbe non rilevare il surriscaldamento dei bordi o dei punti di piegatura. I sensori multipli aggiungono costi e lasciano ancora delle lacune.

Una termocamera a montaggio fisso che domina la stazione di tempra cattura l'intera superficie del pezzo in tempo reale. La misurazione della temperatura in più aree traccia contemporaneamente il centro, i bordi e le zone di piegatura. Quando una qualsiasi area supera la soglia impostata, la termocamera emette un segnale di controllo per arrestare automaticamente il riscaldatore a induzione. In questo modo si riduce il rischio di scarti e si ottiene una qualità di processo più costante.

I dati sulla temperatura vengono registrati automaticamente, creando record di qualità tracciabili per ogni lotto. I tecnici esaminano le curve di temperatura per ottimizzare i parametri di riscaldamento e ridurre il consumo energetico.

Immagine termica del processo di tempra di un tubo cavo che mostra il monitoraggio della temperatura in più zone durante la tempra a induzione
Entrambi i casi condividono uno schema comune: misurazione senza contatto, copertura di un'ampia area, allarmi in tempo reale e integrazione con i sistemi di controllo dell'impianto. Sono queste le capacità che distinguono il monitoraggio termico industriale dai semplici controlli manuali della temperatura.

Integrazione: Collegare le termocamere ai sistemi dell'impianto
Una termocamera che genera immagini utili ma non può comunicare con il sistema di controllo rischia di diventare un'isola di dati. L'integrazione determina se il monitoraggio della temperatura diventa parte del flusso di lavoro automatizzato o se rimane un processo manuale secondario.

Protocolli industriali e compatibilità
Le moderne termocamere industriali supportano protocolli standard che si collegano direttamente all'infrastruttura esistente:

Protocollo Scopo Uso tipico
Modbus TCP Scambio di dati con PLC e sistemi SCADA Valori di temperatura inviati ai sistemi di controllo
ONVIF Integrazione della gestione video Flussi video termici verso VMS di sicurezza/monitoraggio
MQTT Integrazione di piattaforme IoT e cloud Streaming di dati verso piattaforme di analisi cloud
La maggior parte degli impianti utilizza già Modbus TCP per la comunicazione con le apparecchiature. Una termocamera con supporto Modbus nativo può inviare le letture della temperatura da più regioni di interesse direttamente al PLC senza ulteriori convertitori di protocollo.

Configurazione degli allarmi e controllo del processo
Il vero valore del monitoraggio termico integrato deriva dalla risposta automatica. È possibile configurare la termocamera per monitorare più aree di misurazione della temperatura - punti, linee o regioni - ciascuna con soglie di allarme indipendenti.

Quando un'area misurata supera la propria soglia, la termocamera può:

Emettere un segnale di allarme digitale al PLC
Inviare un segnale di allarme o di controllo al PLC per un'ulteriore risposta al processo in base alla logica di controllo dell'impianto
Attivare un allarme visivo o sonoro alla postazione dell'operatore
Acquisire e memorizzare un'immagine dell'evento per un'analisi successiva
In questo modo, il monitoraggio termico si trasforma da strumento di osservazione passivo in una parte pratica del flusso di monitoraggio e allarme dell'impianto. Nelle applicazioni di tempra, il segnale di allarme può essere utilizzato dal PLC per regolare o arrestare il riscaldatore prima che il pezzo si surriscaldi. Nel monitoraggio dei forni, aiuta ad avvisare le squadre di manutenzione di punti caldi anomali prima che i danni al refrattario portino a un surriscaldamento più grave del mantello.

Immagine termica della colata di ferro fuso che mostra temperature estreme superiori a 1300°C nelle operazioni di metallurgia
Piattaforme software come Raythink TI Studio forniscono l'interfaccia di configurazione per le aree di misura, le regole di allarme, la registrazione dei dati e la reportistica. La telecamera gestisce il monitoraggio in tempo reale. Il software gestisce l'analisi e la registrazione.

Conclusioni: Iniziare con la temperatura, poi verificare l'intero sistema
La scelta della termocamera giusta per il monitoraggio industriale ad alta temperatura inizia con un numero: la temperatura reale del processo. Da lì, si deve verificare il campo di misura calibrato, l'emissività della superficie, la risoluzione del rilevatore, l'obiettivo/FOV, il raffreddamento della custodia e il protocollo del sistema di controllo.

Per le applicazioni a 800°C-2000°C, non basatevi solo su una specifica. Una telecamera deve misurare l'intervallo di temperatura, sopravvivere all'ambiente del sito, vedere chiaramente l'obiettivo e inviare dati utilizzabili al PLC, allo SCADA o al software di monitoraggio.

Domande frequenti
Qual è la precisione delle termocamere rispetto alle termocoppie?
Molte termocamere industriali specificano una precisione di ±2°C o ±2% in condizioni di calibrazione definite, ma il valore effettivo dipende dal modello di prodotto, dal campo di misura, dalla configurazione e dalla superficie del target. Verificare sempre la scheda tecnica della termocamera e le condizioni di calibrazione.

Ogni quanto tempo le termocamere devono essere calibrate?
La maggior parte delle termocamere industriali mantiene la calibrazione per uno o due anni. Gli ambienti difficili possono ridurre questo intervallo. Molte strutture eseguono un controllo annuale utilizzando una sorgente di riferimento a corpo nero.

Le termocamere possono vedere attraverso le fiamme?
Le fiamme sono emettitori di infrarossi che bloccano la vista degli oggetti dietro di loro. Le termocamere di solito vedono attraverso le porte di osservazione ad angolo, oppure monitorano la temperatura esterna dell'involucro.

Prodotti consigliati per il monitoraggio delle alte temperature
In base all'approccio per bande di temperatura descritto sopra, ecco i prodotti Raythink che rispondono alle diverse esigenze di monitoraggio termico industriale.

Telecamera termica ad altissima temperatura TN460U
La TN460U copre l'intera gamma di temperature da 0°C a 2000°C utilizzando un rilevatore LWIR (7,5-14 μm) con doppio intervallo di misura (0-800°C e 600-2000°C). Il rilevatore VOx 640 × 512 non raffreddato e le tre opzioni di lenti offrono flessibilità sia per la validazione a bassa temperatura che per le applicazioni a calore estremo. Le custodie opzionali raffreddate ad aria o ad acqua supportano l'installazione in ambienti difficili con temperature ambientali fino a 220°C. Il supporto dei protocolli nativi, tra cui Modbus TCP e MQTT, semplifica l'integrazione con i sistemi SCADA e PLC.

TN460U Termocamera online per temperature ultra-elevate
Considerate questo modello quando: Il vostro processo copre un'ampia gamma di temperature e preferite un'unica piattaforma di termocamera piuttosto che più dispositivi specializzati.

Se state pianificando un progetto di metallurgia, vetro, fusione, forno o trattamento termico, condividete con Raythink l'intervallo di temperatura, la distanza di installazione, le dimensioni del target, le condizioni ambientali e il protocollo richiesto. Il nostro team può aiutarvi a scegliere la giusta configurazione di termocamera per il vostro processo prima di impegnarvi in un'installazione completa.
