ROEMHELD: Il robusto sistema di bloccaggio rapido Flexline R per i carichi più elevati sugli stampi delle presse

{{{sourceTextContent.subTitle}}}

Sistema configurabile in modo flessibile per tempi di allestimento brevi

{{{sourceTextContent.description}}}

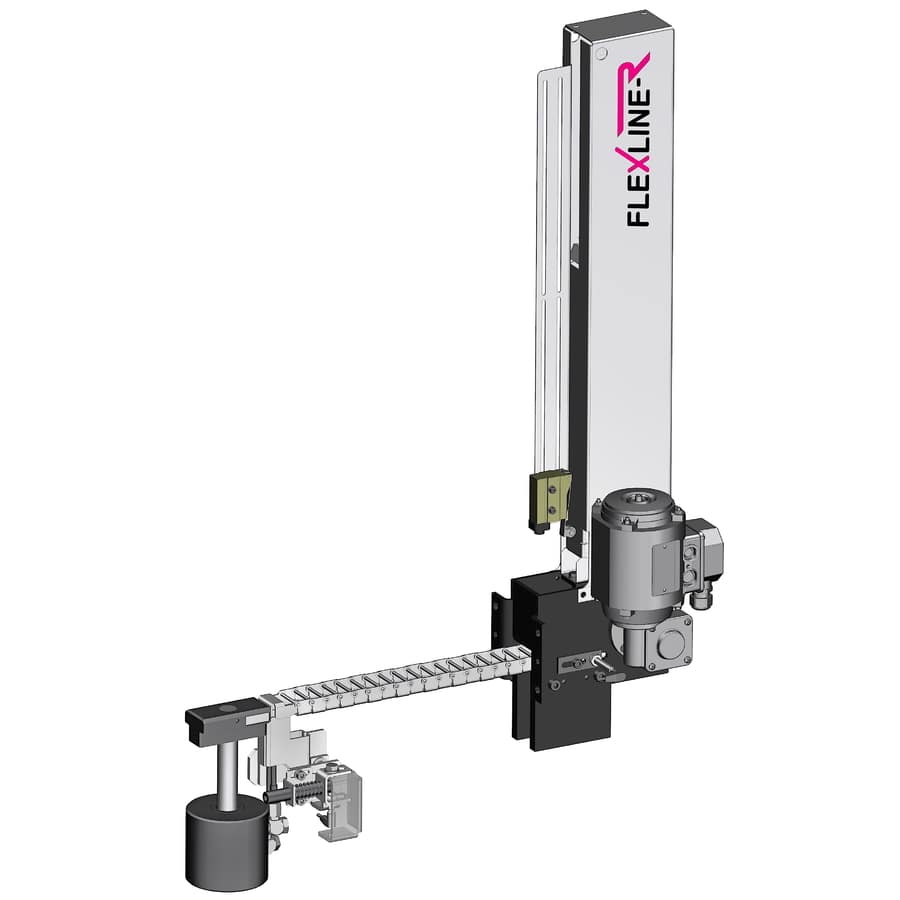

Laubach, 29 aprile 2025. Con il nuovo sistema di bloccaggio rapido Flexline R ROEMHELD amplia la sua gamma di prodotti con una soluzione particolarmente robusta per il bloccaggio automatico di stampi di diverse dimensioni sulla slitta della pressa. Il bloccaggio avviene tramite cilindri a pistone cavo.

Il nuovo prodotto si basa sul sistema Flexline, che ha avuto successo per molti anni. È stato ulteriormente sviluppato per sopportare carichi più elevati e condizioni operative difficili. È dotato di una catena pull-push in acciaio inossidabile, di arresti rinforzati, di opzioni di interrogazione aggiuntive e di un funzionamento di emergenza migliorato. È disponibile in numerose varianti che possono essere configurate per soddisfare le esigenze individuali dei clienti.

Flexline R è adatto a tutte le applicazioni con frequenti cambi di stampo, in particolare per l'uso in linee di presse automatizzate.

Capacità di carico più elevata, tecnologia dei sensori affidabile e funzionamento di emergenza migliorato

Il cuore del nuovo design è costituito da una catena pull-push saldata in acciaio inox. Sostituisce la precedente versione in plastica e garantisce la massima stabilità e durata anche in condizioni difficili. Anche la custodia della catena, tutte le staffe e le parti in lamiera sono realizzate in acciaio inox rinforzato e sono progettate per scenari applicativi robusti.

Il nuovo sistema offre anche un migliore monitoraggio della posizione: un sensore di campo magnetico ad alta precisione rileva la posizione di parcheggio, mentre il sensore induttivo segnala la posizione dell'elemento di bloccaggio sullo stampo. In opzione, la posizione finale della catena può essere interrogata anche grazie a un sistema di sensori integrato nella cassa della catena.
Nuove sono anche le staffe rinforzate per il monitoraggio della posizione, per la massima sicurezza operativa. Uno sblocco di emergenza sul motore di azionamento fornisce ulteriore sicurezza in caso di incidente. Se necessario, lo stampo può essere rilasciato manualmente.

Configurabile in modo flessibile

Flexline R è disponibile con due piste di regolazione - 660 e 1100 millimetri - e può essere combinata con quattro diversi elementi di serraggio. A seconda delle esigenze, sono disponibili cilindri a pistone cavo a semplice o doppio effetto con forza di serraggio fino a 104 kW e pressioni di esercizio di 245 o 400 bar. Il motore può essere montato a destra o a sinistra. Anche le posizioni di serraggio sono liberamente selezionabili.

Altezza di installazione ridotta, facile manutenzione

Grazie al suo design compatto, al peso ridotto e all'uso di moduli a bassa manutenzione, Flexline R è configurato per soddisfare le esigenze delle moderne linee di stampa. I moduli sono facili da sostituire, il che semplifica la manutenzione e riduce i tempi di fermo. L'interfaccia elettrica avviene tramite connettori Harting con protezione IP65. Come opzione, è disponibile un design personalizzato per colore e marchio.

Funzionamento semplice

Con Flexline R, la catena di spinta azionata elettromeccanicamente sposta automaticamente il cilindro a pistone cavo collegato al sistema dalla posizione di parcheggio al bordo dello stampo e viceversa. Allo stesso tempo, funge da linea idraulica ed elettrica per l'elemento di bloccaggio. Ciò elimina la necessità di un sistema di alimentazione separato. È guidato nella scanalatura a T della macchina ed è compatibile con le dimensioni di 28 e 36 mm e 1 1/16".
