Batimetria di precisione in canyon verticali con HydroBeam M4

{{{sourceTextContent.subTitle}}}

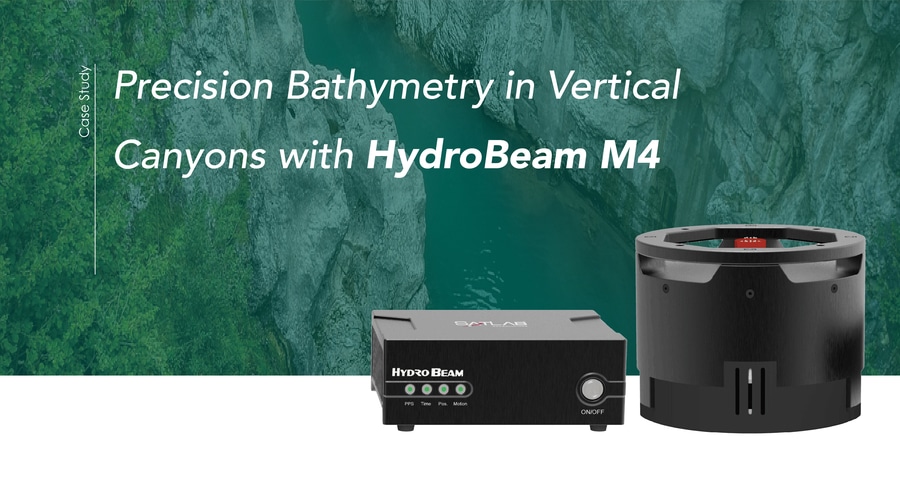

Ecoscandaglio multibeam HydroBeam M4, progettato specificamente per rilievi idrografici di alta precisione in terreni subacquei complessi e verticali.

{{{sourceTextContent.description}}}

Background del progetto

Uno stretto fiume si snoda attraverso un drammatico canyon, le cui ripide pareti rocciose quasi verticali si innalzano bruscamente su entrambi i lati. La profondità dell'acqua fluttua in modo imprevedibile, passando da zone poco profonde di 1 metro a pozze profonde di 20 metri, creando un paesaggio sottomarino impegnativo e dinamico. Per la centrale idroelettrica locale, avere una comprensione accurata di questo terreno non è solo un compito tecnico, ma è fondamentale per la sicurezza operativa. Gli strumenti di rilevamento tradizionali faticano a ottenere misurazioni affidabili lungo queste pareti quasi verticali del canyon, lasciando lacune nei dati e aumentando i rischi.
Per superare queste sfide, il team del progetto ha utilizzato l'ecoscandaglio multibeam HydroBeam M4, progettato specificamente per rilievi idrografici di alta precisione in terreni subacquei complessi e verticali.

Le sfide sotto la superficie
Il rilievo di un canyon come questo presenta molteplici ostacoli:
Confini stretti: alcuni tratti di fiume misurano meno di 20 metri di larghezza.
Pareti verticali: le pendenze estreme creano distorsioni del fascio e riflessioni acustiche imprevedibili.
Profondità variabili: le rapide transizioni tra acque basse e profonde rendono difficile una misurazione coerente.
Anomalie acustiche: le riflessioni multiple tra le pareti del canyon, il letto del fiume e la superficie dell'acqua possono produrre dati rumorosi o fuorvianti.

L'implementazione della soluzione
Il team del progetto si è affidato alle capacità avanzate dell'HydroBeam M4 per affrontare queste sfide:
copertura di 150° per l'acquisizione di dati estesi sulle pareti laterali
1024 fasci che forniscono nuvole di punti batimetrici dense e ad alta risoluzione
L'algoritmo Vertical Terrain garantisce misure stabili su pendii ripidi e pareti verticali.
GNSS, IMU e SVS integrati semplificano l'installazione e consentono un posizionamento preciso e la compensazione del movimento
Flusso di lavoro dell'acquisizione dati
1.Pianificazione delle linee di rilievo
Linee di rilievo parallele con sovrapposizione ≥30% per garantire una copertura completa
Misure di calibrazione raccolte in punti chiave del terreno
2.Sondaggio sul campo
Piccola imbarcazione di rilevamento con equipaggio equipaggiata con HydroBeam M4
Profili di velocità del suono misurati in più punti per correggere le variazioni di propagazione del suono
3.Acquisizione in tempo reale
Il software HydroBeam Monitor regola automaticamente i parametri del sistema per garantire dati stabili.
Il software SLHydro Survey raccoglie i dati e li visualizza in tempo reale.
Elaborazione dei dati
Software: SLHydro Survey utilizzato per la post-elaborazione
Integrazione dei dati: Misure GNSS, IMU e multibeam unite con i parametri di calibrazione
Filtraggio del rumore: Rimozione di punti di profondità anomali o errati
Output: Nuvole di punti subacquei 3D ad alta risoluzione, mappe di contorno e profili trasversali adatti all'analisi ingegneristica.
Il rilievo del canyon dimostra che HydroBeam M4 è una soluzione innovativa per i terreni verticali più difficili. Fornendo una batimetria ad alta risoluzione e a copertura completa, con affidabilità e precisione, consente a ingegneri e operatori di prendere decisioni sicure, stabilendo un nuovo standard per il rilievo idrografico.
Risultato del progetto
L'ecoscandaglio multibeam HydroBeam M4 ha trasformato con successo un complesso rilievo verticale di un canyon in un'operazione precisa, efficiente e affidabile. Oltre a fornire una batimetria ad alta risoluzione e a copertura totale, l'ecoscandaglio consente agli ingegneri e agli operatori del settore idroelettrico di prendere decisioni informate e sicure, ridefinendo gli standard per il rilievo idrografico in ambienti difficili.
