Rilievo di edifici complessi in un'area boschiva con SL9 SLAM RTK

{{{sourceTextContent.subTitle}}}

La fitta vegetazione e il terreno scosceso ostruivano gravemente i segnali GNSS e limitavano la linea di vista, rendendo inaffidabile il rilievo RTK tradizionale. Sebbene le stazioni totali offrano un'elevata precisione, l'ambiente complesso e le grandi pendenze hanno reso la strumentazione poco affidabile

{{{sourceTextContent.description}}}

Background del progetto

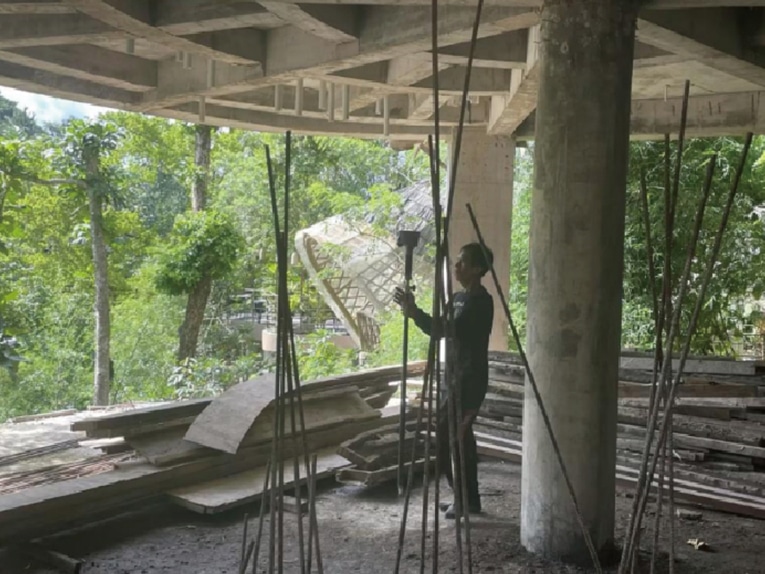

Questo progetto prevedeva il rilievo e la documentazione as-built di una proprietà di un resort a Bali. Il resort si trova in un'area densamente boscosa e il rilievo si è concentrato su un edificio costruito ma non ancora terminato. Il cliente aveva bisogno di dati a nuvola di punti di alta qualità adatti alla verifica dell'as-built e alla modellazione interna, fornendo una base affidabile per la successiva progettazione, l'allestimento degli interni o la pianificazione della ristrutturazione. Inoltre, il progetto richiedeva l'integrazione delle coordinate interne ed esterne tramite RTK o punti di controllo per garantire un riferimento spaziale coerente e preciso.
Le sfide
La fitta vegetazione e il terreno scosceso ostruivano gravemente i segnali GNSS e limitavano la linea di vista, rendendo inaffidabile il rilievo RTK tradizionale. Sebbene le stazioni totali offrano un'elevata precisione, l'ambiente complesso e le grandi pendenze rendevano scomode e lunghe le operazioni di impostazione, spostamento e misurazione degli strumenti, con conseguente scarsa efficienza che non consentiva di rispettare le tempistiche del progetto. Inoltre, i severi requisiti del cliente in materia di qualità delle nuvole di punti - linee precise delle pareti, chiara rappresentazione strutturale e superfici lisce - ponevano ulteriori sfide che i metodi di rilievo convenzionali faticavano a soddisfare.
La soluzione
Per affrontare le sfide di un sito complesso e i requisiti di alta qualità delle nuvole di punti, è stato utilizzato il sistema SL9 SLAM RTK. Combinando la scansione laser SLAM con il posizionamento RTK, SL9 ha acquisito in modo efficiente dati spaziali continui e stabili anche in presenza di una fitta vegetazione e di condizioni GNSS limitate. Questo approccio ha garantito una qualità della nuvola di punti di livello ingegneristico mantenendo l'efficienza operativa, fornendo una base affidabile per la documentazione as-built, la modellazione interna e le successive applicazioni di progettazione o ristrutturazione.
Flusso di lavoro

1.Installazione rapida e scansione one-touch

SL9 SLAM RTK ha un design integrato che consente agli operatori di avviare la scansione con un solo tocco sullo schermo. Anche il personale non specializzato può eseguire autonomamente il rilievo dopo un breve addestramento, riducendo i costi di manodopera e formazione.

2. Flusso di lavoro da scansione a mappa abilitato RTK

Il sistema RTK integrato consente agli operatori di scansionare le aree di interesse senza seguire percorsi rigidi, offrendo flessibilità ed efficienza in ambienti edilizi complessi.

3. Sistema di coordinate unificato interno-esterno

Dotato di un modulo RTK ad alta precisione, SL9 garantisce l'allineamento dei dati interni ed esterni con un unico riferimento spaziale, facilitando la perfetta integrazione per scopi di progettazione, costruzione e gestione
Risultati

1. Nuvole di punti di alta qualità

Le nuvole di punti risultanti rappresentano chiaramente pareti, colonne ed elementi strutturali con superfici lisce e rumore minimo, riflettendo accuratamente le condizioni di costruzione dell'edificio.
2. Misurazione e quantificazione rapide

Dalla nuvola di punti, gli operatori possono calcolare rapidamente il perimetro, la superficie e il volume dell'edificio, facilitando il rilievo della proprietà, la verifica della costruzione e la gestione del progetto e riducendo al minimo le visite ripetute in loco.
3. Affettatura della nuvola di punti e integrazione CAD

I dati possono essere importati nel software SAT-LiDAR per l'affettatura, estraendo linee precise di pareti e confini strutturali. L'output vettoriale può essere importato senza problemi nel CAD per la stesura, la misurazione e l'analisi ingegneristica, completando un flusso di lavoro completamente integrato dall'acquisizione in loco alla documentazione del progetto.
