Packaging avanzato e integrazione eterogenea
{{{sourceTextContent.subTitle}}}
Soluzioni di metrologia ottica per i semiconduttori di nuova generazione
{{{sourceTextContent.description}}}
L'industria dei semiconduttori sta progredendo a un ritmo notevole per soddisfare la crescente domanda di prestazioni più elevate, maggiore efficienza energetica e progetti sempre più compatti. Poiché la scalabilità convenzionale raggiunge i suoi limiti fisici ed economici, nuove strategie come l'integrazione eterogenea e il packaging avanzato sono diventate fondamentali. Questi approcci stanno trasformando la progettazione dei sistemi, combinando diverse funzionalità in un unico pacchetto e migliorando l'interconnettività, rendendo possibile la realizzazione di soluzioni potenti e miniaturizzate per le tecnologie di prossima generazione.
Più Moore, più di Moore: il futuro dei semiconduttori
L'innovazione nel settore dei semiconduttori è sempre più caratterizzata da due paradigmi complementari: "More Moore" e "More than Moore"
Il percorso "More Moore" continua a perseguire la scalabilità dei transistor in linea con la Legge di Moore, che prevede un raddoppio dei transistor su un chip ogni due anni circa, aumentando sia le prestazioni che l'efficienza. Tuttavia, poiché i transistor si riducono a dimensioni sempre più piccole, questo approccio si scontra con crescenti ostacoli tecnici ed economici. Tuttavia, l'ottimizzazione rimane fondamentale, soprattutto in campi come il calcolo ad alte prestazioni e l'intelligenza artificiale, dove la massimizzazione della potenza di calcolo è essenziale.
Il paradigma "More than Moore", invece, enfatizza la diversificazione funzionale piuttosto che la scalabilità. Combina tecnologie come sensori, moduli RF, fotonica ed elettronica di potenza in un unico pacchetto, consentendo soluzioni su misura per applicazioni specifiche. Ciò è possibile grazie all'integrazione eterogenea, un processo che combina diversi tipi di chip con varie funzioni in un unico sistema. L'aumento dell'Internet delle cose, della mobilità autonoma e dell'assistenza sanitaria personalizzata continua a guidare questa tendenza, richiedendo soluzioni compatte e multifunzionali che superano i limiti della scalabilità tradizionale.
Insieme, i paradigmi "More Moore" e "More than Moore" stanno guidando la continua evoluzione della tecnologia dei semiconduttori, anche se il ritmo della Legge di Moore rallenta. Entrambi si basano fortemente sul packaging avanzato, un insieme di metodi di produzione che migliorano l'assemblaggio e l'interconnessione dei chip per offrire prestazioni più elevate, un migliore controllo termico e un ingombro ridotto.
Soluzioni come il system-in-package (SiP) e l'integrazione 2,5D/3D sono fondamentali per questo progresso.
L'integrazione eterogenea e il packaging avanzato sono fondamentali per la prossima generazione di semiconduttori, in quanto consentono la coesistenza di diversi materiali, tecnologie e funzioni in sistemi compatti ed efficienti. Queste innovazioni supportano i progressi nell'informatica ad alte prestazioni, nell'IoT, nelle comunicazioni 5G, nell'elettronica automobilistica e nella fotonica, soddisfacendo la necessità di una maggiore larghezza di banda, di una maggiore efficienza energetica e di una miniaturizzazione. Ogni approccio di integrazione, dalle architetture 2,5D e 3D alle ottiche co-packaged e ai PCB avanzati, presenta sfide metrologiche uniche che richiedono strumenti di misura precisi e ad alta risoluzione per garantire prestazioni e affidabilità.

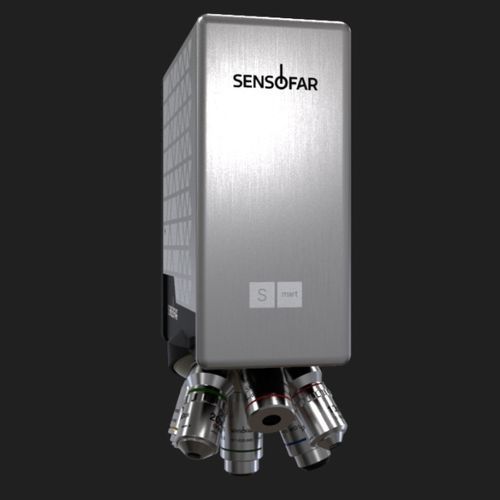

I profilometri ottici 3D di Sensofar rispondono a queste esigenze con la precisione, la ripetibilità e l'automazione necessarie per il packaging avanzato e l'integrazione eterogenea. Combinando tecniche di interferometria, confocale e variazione della messa a fuoco leader del settore, offrono misure 3D senza contatto e ad alta risoluzione, fondamentali per l'ispezione a livello di wafer, l'analisi dell'interfaccia di incollaggio, la profilazione della profondità dei TSV e la caratterizzazione delle interconnessioni. Grazie all'analisi automatizzata e all'integrazione con SDK, questi sistemi aumentano la produttività e consentono ai produttori di mantenere il controllo dei processi, migliorare i rendimenti e accelerare l'innovazione.
Con il continuo progresso della tecnologia dei semiconduttori, la metrologia 3D rimarrà una pietra miliare dell'ottimizzazione dei processi e della garanzia di qualità. Fornendo soluzioni di misura all'avanguardia, Sensofar fornisce ai produttori gli strumenti per migliorare ulteriormente le prestazioni dei semiconduttori, consentendo la creazione di dispositivi più veloci, più piccoli e più efficienti dal punto di vista energetico per il futuro.
