Oltre i collari di perforazione non magnetici: Perché il modulo direzionale giroscopico consente un posizionamento vicino al bit?

{{{sourceTextContent.subTitle}}}

Tagliare i costi senza tagliare gli angoli: Eliminare i collari non magnetici con il Gyro MWD.

{{{sourceTextContent.description}}}

Sfida: gli strumenti MWD tradizionali basati sul magnetometro presentano limitazioni intrinseche. Basandosi sul campo magnetico terrestre, devono essere collocati all'interno di costosi collari di perforazione non magnetici per evitare le interferenze dei tubi di perforazione in acciaio. Questo costringe il punto di misura lontano dalla punta, compromettendo la precisione in tempo reale e il controllo della traiettoria.

La soluzione: Il modulo direzionale giroscopico MEMS ER-Gyro-19 utilizza l'asse di rotazione terrestre come riferimento nord. Compatto e robusto, può essere integrato in giunti per utensili standard più corti e installato molto più vicino alla punta.

Risultato: Questo elimina i problemi di interferenza magnetica e consente di misurare l'azimut vicino alla punta, migliorando notevolmente la precisione della traiettoria in tempo reale, riducendo l'incertezza della posizione e migliorando il posizionamento del pozzo.

Nella perforazione direzionale, la disposizione dei gruppi di perforazione di fondo (BHA) segue una sequenza rigorosa "guidare - misurare - trasmettere". Mentre i motori del fango e i gruppi di curvatura cambiano la direzione della punta, gli strumenti MWD/LWD misurano i parametri del percorso del pozzo risultanti, come l'inclinazione e l'azimut. Per rilevare l'effettiva traiettoria di perforazione, gli strumenti devono essere posizionati dopo il gruppo di guida.

Il "blocco della distanza" dei sensori Fluxgate

Gli strumenti MWD convenzionali, tipicamente composti da magnetometri triassiali e accelerometri, richiedono collari di perforazione non magnetici per essere protetti dal rumore magnetico. A causa di vincoli strutturali e di posizione, di solito sono posizionati a 18,3 m o più dalla punta, il che comporta un ritardo nella misurazione e una ridotta reattività.

La "libertà di posizione" del modulo direzionale giroscopico

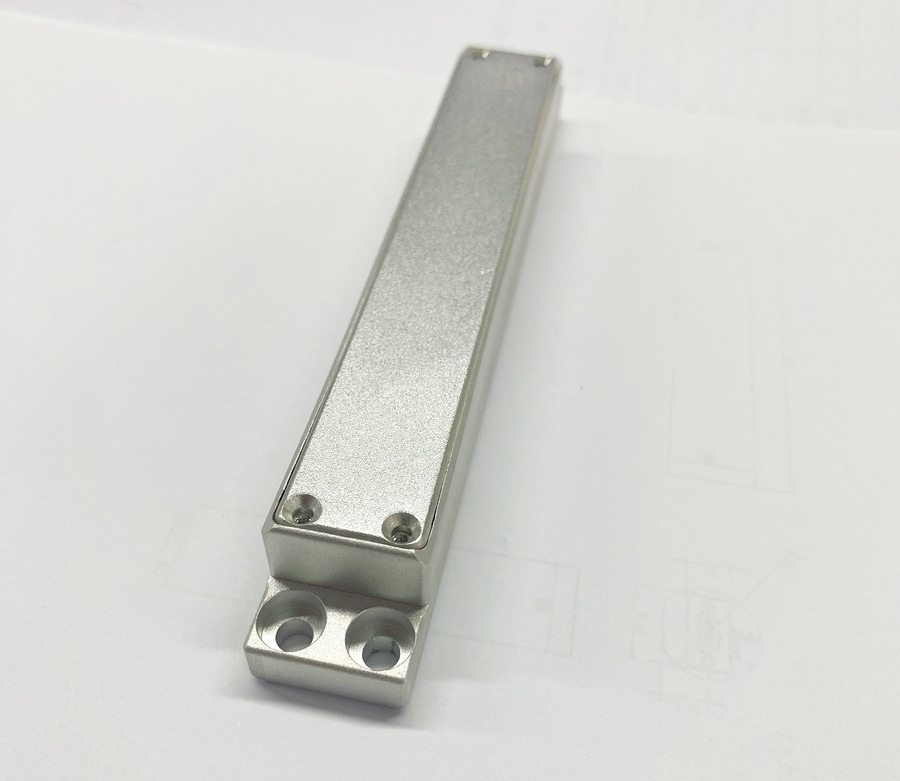

Progettato per sostituire i sensori fluxgate, il modulo ER-Gyro-19 incorpora giroscopi e accelerometri MEMS triassiali ad alta precisione. Offre una ricerca autonoma del nord e mantiene l'accuratezza dell'inseguimento in ambienti ad alta vibrazione:

Azimut: 0,5
Inclinazione: 0.1°
Superficie d'appoggio: 1 sec (L)

Il suo design compatto (136,8 × 20,3 × 19 mm) consente di sostituire direttamente i sensori fluxgate tradizionali senza modificare le strutture delle sonde esistenti.

Non sono necessari lunghi collari amagnetici: può essere alloggiato in un manicotto amagnetico più piccolo e posizionato molto più vicino alla punta all'interno del BHA.

I principali vantaggi della misura non magnetica in prossimità del bit

maggiore precisione - Più vicino alla punta, l'ER-Gyro-19 cattura i cambiamenti di traiettoria in tempo reale, eliminando le deviazioni causate dal ritardo di misura.

✅ Applicazioni di perforazione estese - Funziona in modo affidabile in ambienti magneticamente complessi (ad esempio, vicino ai casing), consentendo di operare in formazioni precedentemente difficili.

miglioramento dell'efficienza e riduzione dei costi - Riduce o elimina la necessità di costosi collari di perforazione non magnetici. Aumenta i tassi di successo della perforazione, riduce i rischi operativi e favorisce un migliore recupero del giacimento, offrendo un valore economico significativo nello sviluppo dei giacimenti petroliferi.

Siete pronti a ottenere un posizionamento preciso e in tempo reale del pozzo senza limitazioni magnetiche? Contattateci oggi stesso per scoprire come il modulo direzionale giroscopico ER-Gyro-19 può trasformare le vostre prestazioni di perforazione direzionale.
