Interfacce uomo-macchina e pannelli di controllo industriali

{{{sourceTextContent.subTitle}}}

Interfacce uomo-macchina e pannelli di controllo industriali

{{{sourceTextContent.description}}}

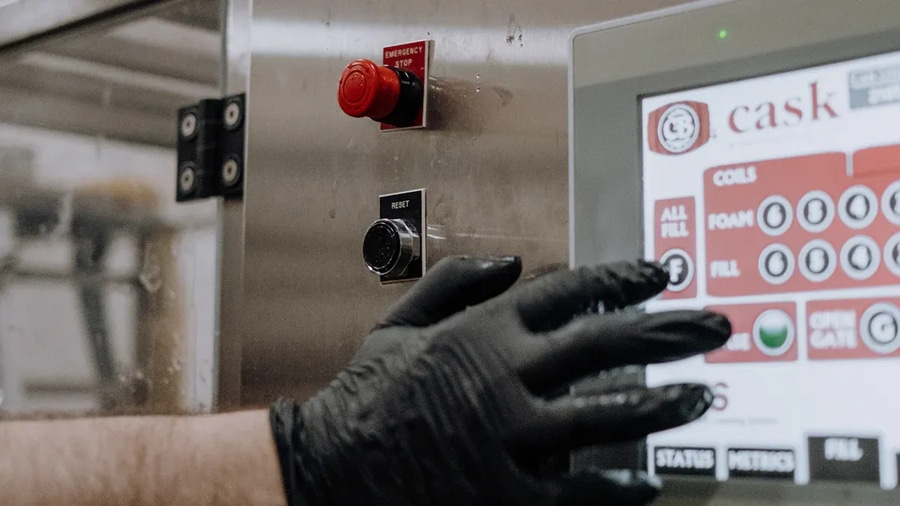

Nelle moderne operazioni di fabbrica, le interfacce uomo-macchina (HMI) e i pannelli di controllo industriali sono molto più che semplici dispositivi per la visualizzazione di informazioni o l'inserimento di dati. Sono componenti strategici per garantire l'affidabilità degli impianti di produzione, migliorare l'efficienza complessiva delle apparecchiature (OEE) e ridurre gli errori umani ad alto rischio.

L'importanza delle interfacce HMI industriali deriva dalla loro durata di livello industriale, dall'ingegneria dei fattori umani profondamente ottimizzata e dal loro ruolo di snodi informativi essenziali nelle strategie di automazione industriale e digitalizzazione (Industria 4.0).

Questo rapporto fornisce un'analisi approfondita del valore chiave delle interfacce HMI nel garantire la continuità operativa, migliorare l'efficienza e fungere da base per la futura architettura di fabbrica. Per i dirigenti di fabbrica che cercano la modernizzazione e l'eccellenza operativa, la valutazione delle interfacce HMI dovrebbe basarsi su una visione strategica del costo totale di proprietà (TCO). Dovrebbero privilegiare piattaforme integrate con una durata superiore, una navigazione semplificata e potenti capacità diagnostiche in tempo reale.

I. Funzioni critiche e posizionamento strategico delle interfacce HMI industriali
1. Il ruolo dell'interfaccia operatore nel ciclo di controllo della produzione
I moderni HMI industriali, in particolare i display touchscreen industriali, occupano una posizione centrale e integrata nei sistemi di automazione industriale. Il loro vantaggio significativo è la capacità di agire sia come dispositivi di input che di output. Questo sostituisce i tradizionali display, tastiere e mouse separati, fornendo un'interfaccia operativa snella e potente.

Questa integrazione non solo consente di risparmiare spazio prezioso sulla postazione di lavoro, ma migliora anche la facilità e la velocità operativa. Con l'aumento dell'automazione industriale, le interfacce HMI sono strumenti fondamentali per quantificare, tracciare e regolare processi industriali complessi. Offrono agli operatori un controllo intuitivo su sistemi complessi e consentono l'uso di nuove tecnologie. L'obiettivo finale è quello di aumentare notevolmente l'efficienza produttiva e la produttività. La capacità multitasking delle interfacce HMI ha cambiato in modo significativo l'informatica industriale, analogamente a come le interfacce user-friendly accelerano i processi in altri settori.

2. Gateway informativo dall'operatore al decisore
Le informazioni in tempo reale fornite dalle interfacce HMI sono fondamentali per migliorare l'agilità e la flessibilità della fabbrica. Grazie al feedback istantaneo sullo stato delle apparecchiature e sui dati di produzione, i team operativi possono rispondere rapidamente alle mutevoli richieste del mercato o adattare i piani di produzione in base ai dati in tempo reale. Ciò consente alle fabbriche di utilizzare strategie di controllo adattabili e modelli avanzati di controllo dei processi, massimizzando il valore degli asset delle apparecchiature.

Inoltre, le interfacce HMI hanno un forte impatto sulla riduzione del rischio di progetto e dei costi operativi, fornendo una piattaforma universale a livello di fabbrica e strumenti operativi semplificati. Una piattaforma HMI standardizzata migliora il trasferimento delle conoscenze, riduce il tempo e le risorse necessarie per la formazione degli operatori e contribuisce a ridurre le scorte di ricambi, controllando così i costi complessivi.

I sistemi di automazione stanno diventando sempre più complessi. Gli operatori devono gestirli attraverso un'interfaccia centralizzata. Pertanto, se la progettazione dell'interfaccia operatore è difettosa o la sua affidabilità è bassa, diventa immediatamente un collo di bottiglia per le prestazioni e l'affidabilità dell'intero sistema di automazione. La posizione strategica dell'HMI viene quindi elevata. Non si tratta più di una semplice interfaccia periferica, ma di un punto di controllo chiave che determina direttamente l'efficienza effettiva dei costosi e complessi dispositivi di automazione.

II. Ingegneria dei fattori umani: Ridurre gli errori e migliorare la sicurezza
1. Analisi dei guasti di sistema ad alto rischio causati da una progettazione HMI inadeguata
Nell'analisi dei guasti di sistemi complessi, l'errore umano rimane il fattore più complesso e difficile da comprendere. Le ricerche dimostrano che l'errore umano è all'origine del 60%-80% dei guasti di sistemi complessi e può raggiungere il 96% nei sistemi più semplici. I grandi incidenti storici sottolineano la necessità di comprendere i meccanismi che portano ai disastri e l'impatto dell'intervento umano nella progettazione di sistemi complessi uomo-macchina.

Molti fattori influenzano l'affidabilità dell'operatore. Gli errori cognitivi, la complessità del sistema, il carico di lavoro e la qualità della stessa interfaccia operatore hanno tutti un'influenza significativa. Pertanto, la qualità della progettazione dell'interfaccia uomo-macchina determina direttamente la capacità dell'operatore di prendere decisioni corrette in condizioni di pressione o anomalie, che a loro volta influiscono sulla sicurezza dell'intero sistema di produzione.

2. Principi fondamentali della progettazione delle interfacce industriali
Per ridurre al minimo la probabilità di errore umano, la progettazione delle interfacce industriali deve seguire rigorosamente i principi dell'ingegneria dei fattori umani:

Intuitività e basso carico cognitivo: Un'interfaccia utente eccellente deve essere altamente intuitiva. Ciò significa che tutte le informazioni e gli elementi di controllo devono trovarsi dove gli utenti se li aspettano, utilizzando schemi familiari e una struttura visiva chiara. Negli ambienti industriali, l'uso di una grafica standardizzata e di layout intuitivi per evitare interpretazioni inutili contribuisce a ridurre il carico cognitivo dell'operatore. Questo è un requisito fondamentale per migliorare l'affidabilità operativa.
Controllo utente e gestione delle eccezioni: L'interfaccia operatore deve essere progettata in modo da far sentire gli utenti a proprio agio e dare loro un senso di controllo sul processo operativo. Gli operatori hanno bisogno di funzioni di navigazione semplici per gestire in modo efficiente le varie situazioni anomale. Ad esempio, consentendo agli utenti di annullare facilmente le azioni o di utilizzare "percorsi a briciole di pane" si riducono le conseguenze negative degli errori.
Feedback e mitigazione degli errori: La chiave è la comunicazione tra il sistema e l'operatore. L'HMI deve fornire un feedback immediato e chiaro, informando l'utente che un'azione è in corso. Ancora più importante, quando un sistema si guasta o un'operazione non è corretta, l'HMI deve fornire messaggi di errore o feedback immediati, informativi e costruttivi. In questo modo l'utente viene guidato verso la successiva azione correttiva, riducendo al minimo la frustrazione e la confusione dell'operatore.
Dato che i guasti del sistema ad alto rischio derivano principalmente dall'errore umano e che questi errori sono direttamente correlati all'elevato carico cognitivo e alla complessità del sistema, una HMI ben progettata utilizza una grafica intuitiva e un feedback chiaro per ridurre efficacemente il carico di lavoro dell'operatore e migliorare l'affidabilità operativa. Pertanto, una buona progettazione dell'interfaccia operatore non è solo uno strumento di efficienza. È una parte essenziale della strategia di "difesa in profondità" del sistema di sicurezza della fabbrica, che protegge efficacemente le risorse produttive dagli errori operativi.

III. La necessità di un hardware di livello industriale: Affidabilità e adattabilità
1. Sfide industriali difficili e requisiti di durata
A differenza dei display consumer per case e uffici, le interfacce HMI industriali devono soddisfare le esigenze degli ambienti industriali più difficili. I pavimenti delle fabbriche sono spesso caratterizzati da temperature estreme, umidità elevata, vibrazioni e urti. I touchscreen industriali devono avere un design robusto per resistere a urti e vibrazioni elevate.

Inoltre, gli HMI industriali devono avere una forte resistenza ai contaminanti. Sono progettati per resistere agli inquinanti industriali più comuni, come sporcizia, olio, grasso e versamenti di liquidi e alimenti. Questo risultato si ottiene utilizzando un robusto involucro di vetro sigillato per proteggere i delicati strati meccanici interni. Questa attenzione alla durata assicura un trasferimento affidabile delle informazioni e mantiene il funzionamento del sistema anche in condizioni difficili o potenzialmente pericolose. Questo è fondamentale per il successo delle attività critiche.

IV. Confronto e selezione della tecnologia touchscreen industriale
La crescente domanda di automazione industriale ha spinto l'adozione della tecnologia touchscreen, sostituendo le tastiere e i dispositivi di puntamento tradizionali, meno affidabili in ambienti difficili. Le diverse tecnologie touchscreen presentano diversi punti di forza e di debolezza per le applicazioni industriali:

La tecnologia capacitiva proiettata (PCAP) è la scelta preferita per le moderne HMI industriali. In genere incorpora chip IC e pellicole di elettrodi trasparenti in un pannello di vetro, garantendo un'eccellente nitidezza dell'immagine e un'elevata resistenza ai contaminanti superficiali. Le sue caratteristiche principali sono l'elevata sensibilità e la funzionalità multi-touch. La tecnologia PCAP supera la limitazione degli schermi capacitivi tradizionali, che non possono essere utilizzati con i guanti. La sua elevata sensibilità consente agli operatori di lavorare indossando i guanti in ambienti umidi o sporchi.

La tecnologia capacitiva di superficie non supporta l'uso dei guanti e richiede uno stilo speciale. Ha una buona durata e un'elevata nitidezza delle immagini, ma non supporta il multi-touch.

La tecnologia resistiva supporta l'uso dei guanti (attivata dalla pressione) ma ha una scarsa resistenza ai graffi. Tollera polvere, acqua e grasso, ma ha una scarsa visibilità alla luce del sole e non supporta il multi-touch.

La tecnologia a onde acustiche di superficie (SAW) non funziona con oggetti duri e ha la massima resistenza ai danni. Tuttavia, richiede una superficie pulita ed è sensibile all'acqua. Offre un'elevata nitidezza delle immagini, ma non supporta il multi-touch.

La tecnologia a infrarossi (IR) supporta l'uso dei guanti e non è sensibile al contatto con la superficie. È però sensibile al grasso e alla polvere. Offre la migliore qualità d'immagine ma non supporta il multi-touch.

Sebbene il costo iniziale di acquisto dei display di livello industriale sia solitamente superiore a quello dei prodotti di livello consumer, essi sono progettati specificamente per garantire un'elevata durata e resistenza agli urti e alla contaminazione. Ciò riduce la necessità di frequenti sostituzioni e riparazioni dovute a fattori ambientali. La durata e l'affidabilità a lungo termine nelle attività critiche evita in modo efficace i costosi tempi di inattività. Pertanto, a lungo termine, le interfacce HMI industriali dimostrano una maggiore convenienza economica, riducendo il costo totale di proprietà.

V. Vantaggi operativi e giustificazione del ritorno sull'investimento
1. Risparmio sui costi grazie al miglioramento dell'efficienza
La tecnologia touchscreen industriale migliora significativamente la produttività dell'operatore, fornendo una tecnologia facile da usare e interfacce intuitive. I lavoratori possono ottenere risultati più rapidi e accurati, anche in condizioni difficili. Il design integrato e snello degli HMI consente di risparmiare spazio prezioso sulla console e di mantenere in ordine le postazioni di lavoro. Grazie ai robusti pannelli in vetro e al design open-frame, questi dispositivi sono facili da pulire e mantenere, rendendoli ideali per gli ambienti industriali difficili che richiedono un funzionamento frequente.

2. Impatto della modernizzazione del sistema sulla manutenzione e sulla diagnostica
Gli aggiornamenti dell'HMI sono spesso una parte fondamentale dei progetti di modernizzazione del sistema di controllo di fabbrica. Ad esempio, un produttore di latticini ha dovuto affrontare la costante minaccia di fermi macchina a causa di un software di visualizzazione RSView32 obsoleto e di PLC obsoleti. Ha intrapreso un aggiornamento completo dell'automazione. Passando a una piattaforma moderna, la fabbrica ha ripristinato l'affidabilità operativa.

La piattaforma moderna ha migliorato significativamente le procedure di manutenzione e l'efficienza nella risoluzione dei problemi. Il nuovo ambiente di progettazione integrato e la piattaforma supportano la diagnostica avanzata e le funzionalità di monitoraggio in tempo reale. Questo semplifica notevolmente i processi di manutenzione e riduce il tempo medio di riparazione (MTTR). Inoltre, l'utilizzo di una piattaforma universale a livello di fabbrica e di funzioni di sicurezza avanzate protegge l'investimento in automazione e la proprietà intellettuale dell'impianto. Inoltre, impedisce le modifiche non autorizzate al sistema, salvaguardando le operazioni future.

Da un punto di vista strategico, la modernizzazione dell'HMI è una copertura efficace contro il "rischio di tecnologia legacy" Molte fabbriche si affidano ancora a sistemi obsoleti senza il supporto del produttore, con conseguente scarsità di pezzi di ricambio e produzione vulnerabile. L'aggiornamento dell'HMI e del software di visualizzazione è spesso il primo passo di un'iniziativa di modernizzazione completa. Il ritorno dell'investimento non deriva solo da piccoli guadagni di efficienza ma, cosa più importante, dall'eliminazione del rischio di fermi macchina catastrofici dovuti all'obsolescenza tecnologica.

VI. Il contributo indiretto della HMI all'efficacia complessiva delle apparecchiature
Le interfacce HMI migliorano indirettamente, ma in modo potente, l'OEE di una fabbrica, supportando diverse dimensioni operative chiave.

In materia di sicurezza, le interfacce HMI contribuiscono a ridurre i tassi di errore operativo, evitando conseguenze catastrofiche, proteggendo i beni di produzione e allineandosi alla strategia di "difesa in profondità". Ciò è particolarmente importante se si considera il ruolo significativo dell'errore umano nei guasti del sistema.

In disponibilità, l'affidabilità e la durata dell'hardware industriale riducono i tempi di inattività causati da fattori ambientali e assicurano una lunga vita funzionale. I componenti industriali possono resistere a temperature estreme, vibrazioni, olio e urti.

Per quanto riguarda la manutenibilità, le funzioni di diagnostica avanzata e di monitoraggio in tempo reale riducono l'MTTR e migliorano l'efficienza della risoluzione dei problemi. Le piattaforme moderne offrono funzionalità avanzate di diagnostica e monitoraggio in tempo reale.

Per quanto riguarda l'efficienza/produttività, l'integrazione semplificata di input e processi accelera i flussi di lavoro e migliora l'accuratezza e la velocità di consegna dei risultati. Ciò è possibile grazie a dispositivi di input/output integrati e a una tecnologia di facile utilizzo che consente di operare ad alta velocità.

VII. Tendenze future delle interfacce industriali: Connettività ed esperienza migliorata
1. Architettura HMI distribuita nell'Industria 4.0
Nel contesto dell'Industria 4.0, l'architettura HMI sta subendo un cambiamento fondamentale. I tradizionali pannelli di controllo centralizzati si stanno evolvendo in sistemi distribuiti, più incentrati sull'uomo. Il fulcro di questa nuova architettura è il supporto della connettività wireless e dei dispositivi portatili. In questo modo, ogni dipendente della fabbrica può disporre di una propria HMI, collegandosi in modalità wireless ai vari asset che controlla. Questo modello di controllo distribuito migliora notevolmente la velocità di risposta operativa e la flessibilità.

2. HMI mobili e monitoraggio remoto
La collaborazione uomo-robot supportata da dispositivi portatili è un segno distintivo della nuova era. Le interfacce HMI mobili offrono agli operatori una maggiore libertà all'interno della fabbrica, consentendo loro di eseguire il monitoraggio e le operazioni in tempo reale nel luogo in cui si trovano le apparecchiature e i processi. Inoltre, la capacità delle interfacce HMI mobili di essere personalizzate per applicazioni industriali specifiche e di adattarsi a varie situazioni aumenta ulteriormente la comodità operativa e le prestazioni elevate.

3. Applicazione della realtà aumentata nelle operazioni industriali
La tecnologia della realtà aumentata ha un potenziale di trasformazione nel campo delle HMI industriali. L'AR consente a ingegneri e tecnici di accedere all'analisi dei dati e allo stato del sistema in tempo reale tramite overlay visivi mentre sono sul posto. Ciò significa che il personale può completare complesse operazioni di installazione, funzionamento, ricerca guasti o riparazioni di sistemi meccanici senza dover percorrere lunghe distanze. L'applicazione della tecnologia AR riduce in modo significativo i costi di manutenzione, i tempi e le spese del ciclo di vita del prodotto. Si prevede che in futuro emergeranno tecnologie AR più avanzate.

Le future interfacce HMI si stanno trasformando da semplici "strumenti di controllo" a "sistemi di guida", democratizzando la conoscenza. Le interfacce HMI tradizionali richiedevano alti livelli di formazione ed esperienza operativa, rendendo difficile il rapido trasferimento delle conoscenze dei lavoratori qualificati. Le interfacce HMI mobili e la tecnologia AR forniscono efficacemente ai tecnici meno esperti una "guida di livello esperto" in loco attraverso dati in tempo reale e sovrapposizioni visive. Questa tendenza di sviluppo "incorpora" efficacemente le conoscenze operative nell'interfaccia, riduce la dipendenza da capitale umano altamente specializzato e migliora significativamente l'efficienza della formazione e l'accuratezza operativa dei nuovi dipendenti.

VIII. Conclusioni e raccomandazioni per l'implementazione
L'importanza delle interfacce uomo-macchina e dei pannelli di controllo nel funzionamento dei macchinari industriali si riflette nel loro triplice valore strategico: In primo luogo, come acceleratore dell'efficienza operativa, consentendo processi ad alta velocità e ad alte prestazioni grazie a funzioni di input/output integrate e a un design di facile utilizzo. In secondo luogo, come guardiano della sicurezza del sistema, riducendo l'errore umano grazie a rigorosi principi di ingegneria dei fattori umani e proteggendo i sistemi ad alto rischio. In terzo luogo, come tecnologia abilitante fondamentale per la strategia Industry 4.0, pone le basi per le future operazioni di fabbrica supportando il controllo distribuito, la connettività mobile e le applicazioni di realtà aumentata.

Per sfruttare appieno il valore delle interfacce HMI, si raccomanda ai team di gestione e di progettazione di prendere in considerazione le seguenti strategie di implementazione:

Nella valutazione della priorità dell'hardware, concentrare gli investimenti sulle interfacce HMI che devono funzionare continuamente in condizioni ambientali estreme per massimizzare l'affidabilità e la durata delle funzioni.
Nella selezione del percorso tecnologico, visti i requisiti di funzionamento e durata dei guanti negli ambienti industriali, dare la priorità alla tecnologia touchscreen capacitiva proiettata, grazie alla sua elevata sensibilità, al supporto multi-touch e alla forte resistenza ai contaminanti.
Nella strategia di progettazione dei fattori umani, implementare i principi di progettazione basati sull'ingegneria dei fattori umani. Garantire interfacce intuitive, fornire un feedback chiaro e implementare solidi meccanismi di gestione degli errori. In questo modo si riduce al minimo la probabilità di errore umano e si considera l'HMI come uno strumento per ridurre il rischio operativo.
Nella pianificazione dell'architettura orientata al futuro, pianificare e distribuire piattaforme HMI che supportino la connettività wireless, il funzionamento mobile e le applicazioni AR. In questo modo si gettano solide basi per il controllo distribuito e la manutenzione remota dell'era Industry 4.0, più flessibile, efficiente e basata sulla conoscenza.
