Motoriduttore epicicloidale vs. motoriduttore ad ingranaggi cilindrici: Spiegazione della differenza

{{{sourceTextContent.subTitle}}}

Motoriduttore epicicloidale vs. motoriduttore ad ingranaggi cilindrici: Spiegazione della differenza

{{{sourceTextContent.description}}}

I motoriduttori sono fondamentali in molti sistemi industriali e meccanici, in quanto consentono un controllo preciso della coppia e della velocità attraverso sistemi di ingranaggi integrati. Tra i vari tipi, due dei più utilizzati sono i motoriduttori epicicloidali e i motoriduttori ortogonali.

In questo articolo, Power Motor confronta in modo approfondito queste due tecnologie per aiutare ingegneri, progettisti e responsabili delle decisioni a comprenderne le differenze e a determinare quale sia la più adatta alle loro esigenze.

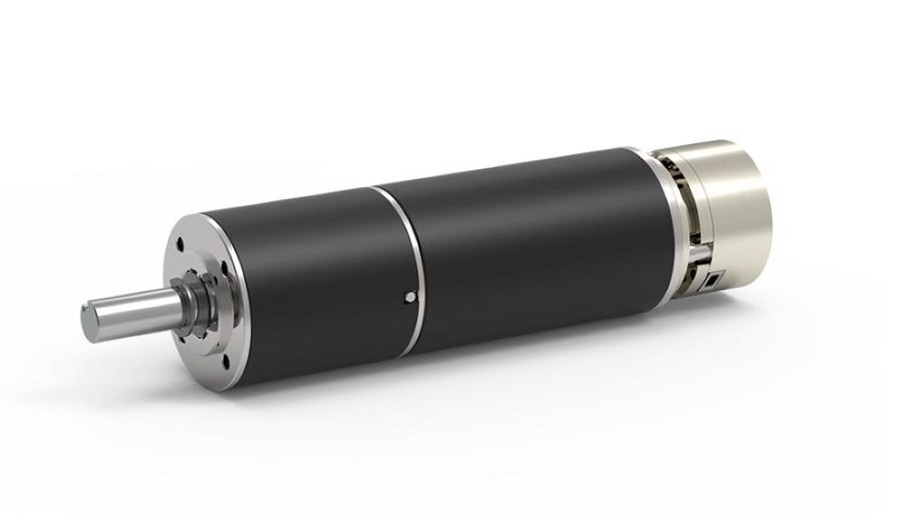

Che cos'è un motoriduttore epicicloidale?

Un motoriduttore epicicloidale, noto anche come riduttore epicicloidale, è un sistema di motoriduttori compatto ed efficiente, caratterizzato da tre componenti principali: un ingranaggio solare centrale, più ingranaggi planetari (satelliti) che lo circondano e un anello fisso esterno. Gli ingranaggi planetari (satelliti) ruotano intorno all'ingranaggio solare e si ingranano con l'ingranaggio ad anello, distribuendo il carico su più punti di contatto.

1. Vantaggi dei motori a ingranaggi planetari:

l Alta efficienza di trasmissione: I motoriduttori epicicloidali trasferiscono in modo efficiente la potenza in ingresso a quella in uscita, raggiungendo spesso rendimenti di trasmissione più elevati rispetto ai motori generici.

l Design compatto e poco ingombrante: La disposizione coassiale e la distribuzione del carico consentono di ottenere una coppia elevata in un ingombro ridotto, riducendo le dimensioni e il peso delle apparecchiature.

l Alta densità di coppia: I riduttori epicicloidali multipli condividono il carico, consentendo una maggiore capacità di coppia all'interno dello stesso volume, rendendoli adatti ad applicazioni che richiedono una forte coppia a basse velocità.

l Alta precisione e stabilità: La distribuzione uniforme della potenza tra gli ingranaggi consente di ridurre il gioco, di ottenere un'elevata precisione di rotazione, di ridurre le vibrazioni e la rumorosità, fattori critici nella robotica e nei macchinari di precisione.

2. Limitazioni dei motoriduttori epicicloidali:

l Complessità e costo: La complessità progettuale e produttiva dei motoriduttori epicicloidali può comportare costi iniziali più elevati rispetto a sistemi di ingranaggi più semplici.

l Potenziale di aumento del calore: la coppia elevata e la struttura compatta possono portare a un accumulo di calore, richiedendo un'attenta gestione termica in alcune applicazioni.

3. Applicazioni comuni dei motoriduttori epicicloidali:

Grazie alla coppia elevata, alle dimensioni compatte e all'eccellente efficienza, i motoriduttori epicicloidali sono ampiamente utilizzati nella robotica, nell'automazione industriale, nei dispositivi medici, nei sistemi automobilistici e nell'elettronica di consumo, garantendo un funzionamento preciso, affidabile e silenzioso per varie applicazioni complesse.

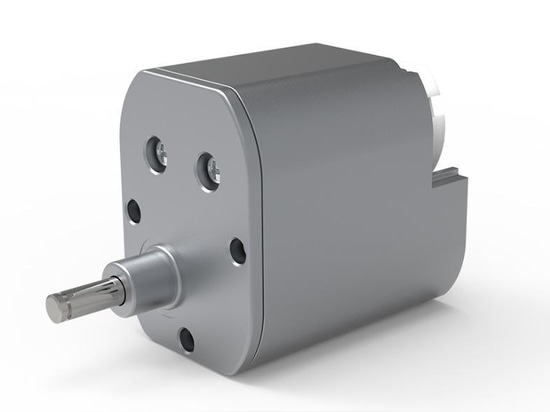

Che cos'è un motoriduttore epicicloidale?

Un motore a ingranaggi cilindrici è costituito da un riduttore che contiene diversi ingranaggi cilindrici a denti diritti montati su alberi paralleli. Gli ingranaggi si ingranano tra loro, in genere con un piccolo pignone sull'albero motore che aziona un ingranaggio più grande sull'albero di uscita, ottenendo una riduzione della velocità e un aumento della coppia in base al rapporto tra i denti dell'ingranaggio. Si tratta di uno dei sistemi di ingranaggi più semplici ed economici disponibili.

1. Vantaggi dei motoriduttori ad ingranaggi cilindrici:

l Struttura semplice ed economica: I motoriduttori ad ingranaggi cilindrici hanno una struttura semplice, con denti diritti su alberi paralleli, che li rende facili ed economici da produrre e integrare nei sistemi meccanici.

l Alta efficienza: Grazie ai denti diritti e all'innesto diretto, gli ingranaggi cilindrici hanno un'elevata efficienza di trasmissione della potenza con una minima perdita di energia, soprattutto a velocità e carichi moderati.

l Velocità affidabile e costante: gli ingranaggi cilindrici mantengono un rapporto di velocità angolare costante, garantendo un trasferimento del moto stabile e affidabile con slittamenti minimi.

l Nessuna spinta assiale: I denti dritti producono forze solo in direzione radiale, quindi non vi è alcuna spinta assiale sugli alberi, semplificando i requisiti dei cuscinetti.

l Facilità di manutenzione: La loro struttura semplice consente una facile manutenzione e sostituzione delle parti.

2. Limitazioni dei motori a ingranaggi cilindrici:

l Rumore e vibrazioni: L'innesto brusco dei denti dritti può provocare un'elevata rumorosità e vibrazioni, soprattutto a velocità elevate o sotto carichi pesanti.

l Capacità di coppia limitata: I motoriduttori ad ingranaggi cilindrici sono meno efficaci nel trasmettere coppie molto elevate rispetto ad altri tipi di ingranaggi, come quelli planetari o elicoidali.

l Sensibilità al disallineamento: Gli ingranaggi cilindrici richiedono un allineamento preciso; un disallineamento può causare un aumento dell'usura, una riduzione dell'efficienza e una maggiore rumorosità.

3. Applicazioni dei motoriduttori ad ingranaggi cilindrici:
I motoriduttori ad ingranaggi cilindrici sono comunemente utilizzati in applicazioni che richiedono una trasmissione di potenza semplice, efficiente ed economica. Tra gli usi tipici vi sono i sistemi di trasporto, le stampanti, le macchine per l'imballaggio e le apparecchiature di automazione di base, dove una coppia moderata, una velocità costante e una bassa complessità sono essenziali per un funzionamento affidabile.

Tabella di confronto: Motoriduttori epicicloidali e motori a ingranaggi cilindrici

Caratteristica

Motoriduttore planetario

Motoriduttore ad ingranaggi cilindrici

Struttura

Ingranaggio solare, planetario e anulare

Ingranaggi a denti diritti su alberi paralleli

Capacità di coppia

Coppia elevata in dimensioni compatte

Coppia moderata, in genere dimensioni maggiori a parità di potenza

Livello di rumore

Tipicamente inferiore

Rumore più elevato, soprattutto alle alte velocità

Manutenzione

Più complessa, maggiore precisione

Semplice, di facile manutenzione

Costo

Più elevati a causa della struttura complessa

Efficiente dal punto di vista dei costi

Ideale per

Robotica, automazione industriale, dispositivi medici e sistemi che richiedono un gioco ridotto e una distribuzione bilanciata del carico.

Sistemi di trasporto, piccoli elettrodomestici, pompe e macchinari in generale in cui la trasmissione ad albero parallelo e la facilità di manutenzione sono prioritarie.

Motoriduttori epicicloidali o ortogonali: Quando usare quale?

Per decidere tra un motoriduttore epicicloidale e un motoriduttore ortogonale, è necessario considerare i requisiti dell'applicazione specifica:

l Utilizzare i motoriduttori epicicloidali quando la compattezza, la coppia elevata e l'efficienza sono le priorità. Sono i più adatti per applicazioni che richiedono precisione, come bracci robotici, macchine CNC o apparecchiature mediche.

l Utilizzare i motoriduttori ad ingranaggi cilindrici quando il budget è limitato e l'applicazione non richiede coppia o precisione elevate. Sono ideali per sistemi meccanici semplici e apparecchi di consumo.

Ogni tipo di motore ha il suo caso d'uso ideale e la scelta di quello giusto può portare a un miglioramento delle prestazioni del sistema e a una maggiore durata operativa.

Power Motor: Il vostro partner affidabile per i motoriduttori

In Power Motor siamo specializzati nella progettazione e produzione di motori per riduttori epicicloidali e motori per ingranaggi cilindrici. Con decenni di esperienza nell'ingegneria motoristica, il nostro team fornisce soluzioni su misura per vari settori, da quello medico e degli elettrodomestici all'automazione industriale e alla mobilità elettrica.

Siamo orgogliosi di fornire motoriduttori con prestazioni, affidabilità e opzioni di personalizzazione ottimali. Che abbiate bisogno di una coppia elevata in una forma compatta o di una soluzione economica per impieghi leggeri, siamo in grado di guidarvi verso la migliore configurazione del motore.

Le nostre capacità interne di ricerca e sviluppo ci permettono di essere sempre all'avanguardia e di innovare continuamente per soddisfare le richieste dei clienti in continua evoluzione.

Conclusione

In sintesi, le differenze principali tra i motoriduttori epicicloidali e i motoriduttori ortogonali risiedono nel design, nelle capacità di coppia e nei casi d'uso ideali. I motori epicicloidali offrono prestazioni elevate e compattezza, che li rendono perfetti per le applicazioni più impegnative, mentre i motori cilindrici rappresentano un'opzione più semplice ed economica per gli usi quotidiani.
