Come scegliere una guarnizione adeguata?

{{{sourceTextContent.subTitle}}}

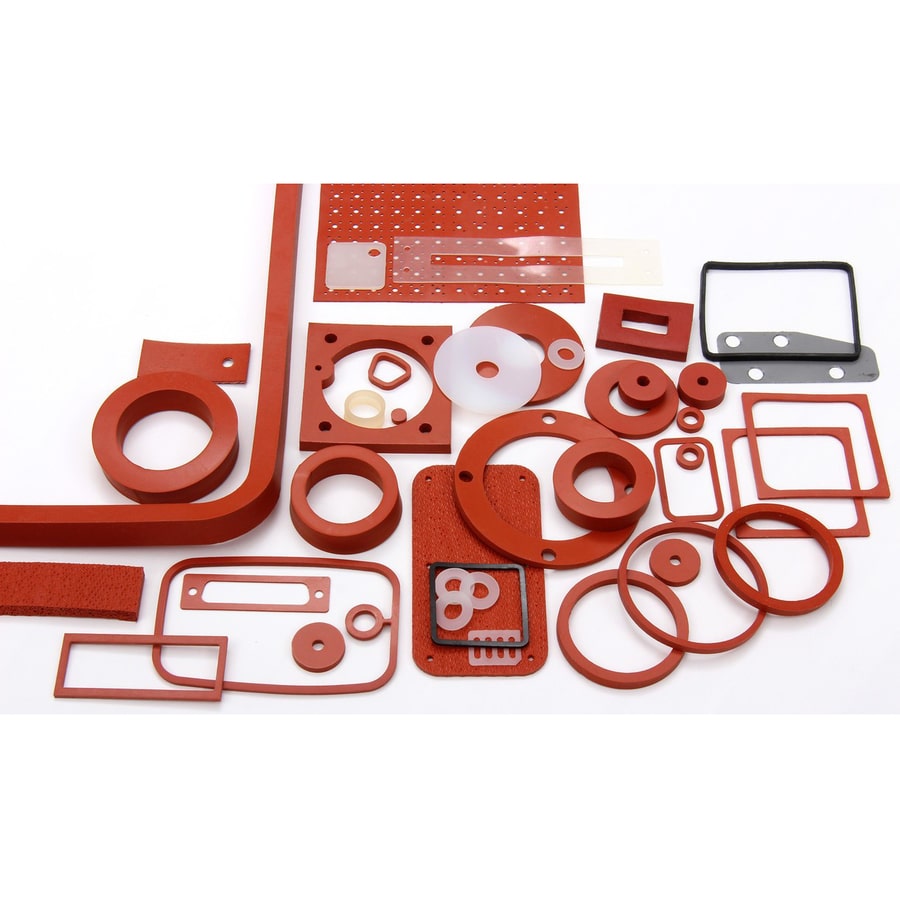

Soluzione completa per la scelta dei componenti di tenuta (applicazioni industriali generali + soluzioni su misura per le vostre esigenze nel settore dei semiconduttori in materia di tenuta sottovuoto, idraulica e in gomma)

{{{sourceTextContent.description}}}

La logica di base per la selezione è la seguente: determinare innanzitutto le condizioni operative → selezionare la struttura della tenuta → abbinare il materiale → verificare le dimensioni e la scanalatura → confermare eventuali requisiti speciali → verificare il campione. È possibile selezionare una tenuta adeguata in 5 passaggi. Di seguito è riportata una spiegazione dettagliata di ciascun modulo.
I. Passaggio 1: Organizzare i 5 parametri operativi fondamentali (Prerequisito per la selezione; la mancanza anche di uno solo di questi può portare a una scelta errata)

1. Posizione di tenuta e tipo di movimento (determina quale struttura di tenuta utilizzare)

Tipo | Definizione | Struttura di tenuta raccomandata | Scenari applicabili

Tenuta statica (nessun movimento relativo) | Flange, tappi terminali, giunti di tubazioni, piastre cieche per flange KF per vuoto/guarnizioni a morsetto, completamente fisse | O-ring, guarnizioni piatte, guarnizioni a spirale, anelli cavi, anelli a C | Per tubazioni per vuoto ASML, flange di valvole, sigillatura di cavità di apparecchiature (Guarnizioni compatibili con i raccordi per vuoto KF)

Guarnizioni dinamiche alternative | Pistoni/aste dei pistoni dei cilindri idraulici, estensione lineare dei cilindri | Anelli a Y/U, anelli Glyd, guarnizioni a gradini, guarnizioni combinate | Cilindri idraulici, macchine agricole, cilindri per macchine edili

Guarnizioni dinamiche rotanti | Alberi motore, alberi pompa, rotazione dell’albero di trasmissione | Paraoli a scheletro, anelli Glyd rotanti, guarnizioni a tappo per alberi | Riduttori, pompe dell’acqua, alberi dei motori idraulici

2. Fluido di lavoro (il fattore che più incide su corrosione, rigonfiamento e guasti, determinando la tolleranza minima del materiale)

In primo luogo, identificare il fluido di contatto: olio idraulico/olio lubrificante, acqua/vapore, acidi, alcali, sostanze chimiche, solventi organici, gas per vuoto, refrigeranti, soluzioni alimentari e farmaceutiche, ecc.

• Olio idraulico minerale, olio per motori diesel → gomma nitrilica NBR, gomma fluorurata FKM, poliuretano PU

• Acqua pura, vapore ad alta temperatura, antigelo, acidi e alcali deboli → monomero di etilene-propilene-diene EPDM (EPDM)

• Acidi e alcali forti, solventi quali acetone/toluene, fluidi chimici corrosivi → gomma fluorurata FKM / gomma perfluorurata FFKM / tetrafluoroetilene PTFE

• Alto vuoto per semiconduttori, ambienti puliti e privi di precipitazioni, camere delle macchine litografiche → FKM ad alta purezza, FFKM, PTFE caricato (bassa volatilità, elevato livello di pulizia)

• Certificazione FDA per alimenti/acqua potabile → EPDM per uso alimentare, silicone VMQ

3. Pressione (Pressione normale + picco di pressione istantaneo)

Maggiore è la pressione, più facilmente la guarnizione può essere espulsa. L’alta pressione richiede un anello di ritegno o una struttura composita.

• Bassa pressione ≤1 MPa: sono sufficienti O-ring e guarnizioni ordinarie.

• Pressione media 1~30 MPa: anelli a Y/U, guarnizioni a labbro in PU, anelli Glyd

• Alta pressione >30 MPa: O-ring + anelli di ritegno in PTFE, guarnizioni a gradini, guarnizioni in composito metallico e guarnizioni a tappo

4. Temperatura (Intervallo di temperatura di esercizio a lungo termine + temperatura estrema a breve termine)

Il superamento del limite di temperatura causerà un rapido indurimento, ammorbidimento e cedimento per deformazione permanente.

• Temperatura ambiente da -20 a 100 ℃: NBR ed EPDM sono le opzioni con il miglior rapporto qualità-prezzo.

• Alta temperatura da 120 a 200 ℃: gomma fluorurata FKM, gomma nitrilica butadienica idrogenata HNBR

• Temperature ultra-elevate >200 ℃: gomma perfluorurata FFKM, guarnizioni metalliche e grafite flessibile

• Basse temperature <-40 ℃: silicone VMQ, FKM modificato per basse temperature e HNBR speciale

5. Velocità lineare, rugosità superficiale e ambiente

• Velocità di movimento alternativo > 0,5 m/s, rotazione ad alta velocità: non utilizzare O-ring ordinari; scegliere guarnizioni a basso attrito in composito di PTFE.

• Esposizione all’aperto/all’ozono/ai raggi UV: sono richiesti EPDM o FKM; il comune NBR è soggetto a invecchiamento e fessurazione.

• Ambienti difficili con polvere e sedimenti: utilizzare in combinazione con anelli antipolvere.

II. Seconda fase: Tabella comparativa per la selezione delle principali strutture di tenuta (abbinare direttamente in base alle condizioni di lavoro)

1. O-ring (il più diffuso, il miglior rapporto costo-efficacia)

✅Applicabile a: tenuta statica, movimento alternativo/rotazione a bassa velocità (<0,3 m/s), pressione ≤10 MPa; universale per flange di tubazioni, valvole e giunti per vuoto.

❌Non applicabile a: movimenti alternativi ad alta velocità, alta pressione senza anelli di ritegno, tenute per alberi con elevata eccentricità.

Abbinamento: quando la pressione è > 10 MPa, aggiungere anelli di ritegno in PTFE su entrambi i lati dell’O-ring per impedire l’estrusione.

2. Guarnizioni a labbro (anelli a Y/U)

✅Applicazioni: steli dei pistoni dei cilindri idraulici, movimento alternativo del pistone, pressione 0~40 MPa; guarnizione resistente all’usura e alla deformazione, con auto-serraggio. Il poliuretano (PU) è il materiale preferito (il “re” della resistenza all’usura), mentre gli anelli a Y in gomma fluorurata (FKM) sono utilizzati per applicazioni ad alta temperatura.

3. Anelli Glyd/Guarnizioni a gradini (guarnizioni di precisione per alta pressione)

• Anello Glyd: guarnizione bidirezionale per alta pressione per pistoni (parete interna dei cilindri idraulici)

• Guarnizione a gradini: guarnizione unidirezionale per alta pressione per steli dei pistoni (guarnizione contro le perdite assiali esterne)

✅Applicazioni: sistemi idraulici ad alta pressione da 20~70 MPa, apparecchiature di precisione, macchinari per l’ingegneria; combinazione di anello di scorrimento in PTFE + O-ring in gomma, a basso attrito e senza scorrimento.

4. Guarnizioni a scheletro (dedicate agli alberi rotanti)

✅Applicazioni: alberi rotanti di motori, pompe e riduttori; sigillano l’olio lubrificante e impediscono l’ingresso di polvere; sigillati tramite la superficie dell’albero caricata a molla. Selezionati in base al diametro dell’albero, al diametro del foro di montaggio e alla larghezza; disponibili nelle strutture TC/SC/VC, ecc.

5. Guarnizioni/Guarnizioni di tenuta per flange (Guarnizioni statiche piatte)

Le guarnizioni in gomma, in PTFE e a spirale vengono utilizzate per facce di flangia larghe, superfici di tenuta ruvide e situazioni in cui non è possibile realizzare scanalature (anche le guarnizioni piatte per flange KF per vuoto rientrano in questa categoria).

6. Guarnizione universale (Guarnizione universale per condizioni estreme)

Struttura a molla + PTFE/UHMWPE, adatta per applicazioni ad alte e basse temperature, forte corrosione, vuoto e alta e bassa pressione; comunemente utilizzata nelle apparecchiature per semiconduttori, chimiche e a azoto liquido.

III. Fase 3: Tabella di riferimento rapido per la scelta del materiale di tenuta (4 categorie principali, che coprono il 90% delle applicazioni industriali)
Abbreviazione del materiale | Nome completo | Intervallo di temperatura | Vantaggi principali | Punti deboli | Applicazioni consigliate

NBR (gomma nitrilica butadienica) | -40~120 ℃ | Resistente agli oli minerali, costo minimo, uso universale | Non resistente agli acidi, agli alcali, all’ozono e ai solventi chetonici | Sistemi idraulici ordinari, compressori d’aria, macchinari agricoli, paraoli/O-ring convenzionali

EPDM (monomero di etilene-propilene-diene) | -55~150 ℃ | Resistente all’acqua/al vapore/agli acidi deboli, resistente all’invecchiamento e agli agenti atmosferici | Si gonfia e si deteriora se esposto all’olio | Impianti idraulici, sistemi di raffreddamento automobilistici, attrezzature per esterni, tubazioni dell’acqua sotto vuoto

FKM/Viton (gomma fluorurata) -20~200 ℃ (260 ℃ per brevi periodi) Resistente all’olio, agli acidi e agli alcali, alle alte temperature e al vuoto; presenta un’elevata compatibilità chimica. Prezzo relativamente elevato. Sistemi idraulici ad alta temperatura, apparecchiature chimiche, sistemi a vuoto per semiconduttori, motori, ambienti altamente corrosivi.

PU (poliuretano) -50~80 ℃: super resistente all’usura, resistente alla compressione, elevata durezza. Scarsa resistenza alle alte temperature, non idrolitico. Cilindri ad alta pressione, guarnizioni alternative per impieghi gravosi, macchinari per l’ingegneria.

VMQ Gomma siliconica -60~230 ℃ Eccellenti prestazioni a basse temperature, atossica e adatta al contatto con gli alimenti, resistente agli agenti atmosferici. Bassa resistenza meccanica, non resistente all’olio. Settore alimentare, medico, elettrodomestici, tenute a bassa temperatura, tenute statiche in ambienti privi di olio.

PTFE/PTFE caricato -200~260 ℃: resistente a tutte le sostanze chimiche, attrito estremamente basso, pulito e senza esudazione. Scarsa elasticità, richiede precarico a molla. Vuoto ad alta purezza per semiconduttori, fluidi altamente corrosivi, movimenti ad alta velocità, guarnizioni a tappo/anelli di scorrimento Glydridge.

Gomma FFKM (perfluoroelastomero, PFE): -20~320 ℃, resistente a tutti i reagenti chimici, vuoto ultra-pulito, la più costosa (dieci volte il costo dell’FKM). Utilizzata in macchine litografiche/cavità per semiconduttori, prodotti chimici speciali e condizioni di estrema corrosività.

Linee guida rapide per la scelta dei materiali:

1. Olio per macchine/olio idraulico comune, temperatura ambiente → NBR (conveniente e sufficiente)

2. Acqua, vapore, esposizione all’aperto → EPDM

3. Alta temperatura + olio + corrosione + vuoto (compatibile con ASML) → FKM

4. Cilindri alternativi ad alta pressione e resistenti all’usura → PU/anello a Y

5. Vuoto pulito per semiconduttori, solventi aggressivi → FFKM/PTFE caricato

6. Settore alimentare e medico, atossico → EPDM/silicone per uso alimentare

IV. Fase quattro: verifica delle dimensioni e della scanalatura (il 90% degli errori di selezione è dovuto a dimensioni errate)

1. Standard per gli O-ring: standard nazionale GB/T3452, standard americano AS568, formato di marcatura: diametro interno ID × diametro del filo CS

2. Guarnizioni per alberi: misurare il diametro esterno dell’albero, il diametro della scanalatura e la larghezza della scanalatura; per le guarnizioni per fori, misurare il diametro interno del cilindro e le dimensioni della scanalatura.

3. Controllo del rapporto di compressione della guarnizione (anima della guarnizione in gomma)

◦ Guarnizione statica: rapporto di compressione 18%~25%

◦ Guarnizione dinamica alternativa: rapporto di compressione 12%~18%

◦ Guarnizione rotante: rapporto di compressione 8%~12%. Una compressione eccessiva provoca un rapido invecchiamento; una compressione insufficiente comporta una tenuta inadeguata e perdite.

4. Le scanalature di installazione devono essere smussate e prive di bave; la finitura superficiale dell’albero deve essere Ra ≤ 0,8 μm, altrimenti la tenuta risulterà graffiata.

V. Fase 5: Requisiti speciali + Verifica in loco

Condizioni aggiuntive speciali (Selezionare la casella)

• Semiconduttori/Fotovoltaico: richiede bassi livelli di precipitazione, assenza di polvere, elevato livello di pulizia e basso tasso di perdita sotto vuoto; selezionare materiali in gomma ad alta purezza e produzione in ambiente privo di polvere.

• Settore alimentare e farmaceutico: richiede materiali certificati FDA e RoHS.

• Antideflagrante/ignifugo: selezionare formulazioni di gomma ignifughe.

• Refrigeranti (climatizzazione): selezionare gomma nitrilica butadienica idrogenata (HNBR) o FKM specifico per refrigeranti

Processo di selezione del prodotto (fasi standard per il commercio estero/approvvigionamento all’ingrosso)

1. Inviare una tabella completa delle condizioni operative (fluido/temperatura/pressione/movimento/dimensioni) → Il produttore fornisce una soluzione di selezione

2. Installazione e collaudo di campioni in piccoli lotti (prova in condizioni operative di 72 ore, perdite, aumento di temperatura, usura)

3. Effettuare un ordine all’ingrosso solo dopo il superamento del test per evitare resi su larga scala dovuti a una selezione errata

VI. Esempi di selezione basati sul vostro scenario aziendale (raccordi per vuoto ASML + guarnizioni in gomma)

1. Flangia per vuoto KF con guarnizione statica (tubazioni per vuoto DN40/DN50)
Condizioni operative: alto vuoto, azoto/aria pulita, temperatura ambiente ~ 120 ℃, guarnizione statica
Scelta: O-ring in gomma fluorurata FKM ad alta purezza/O-ring rivestiti in PTFE, compatibili con le dimensioni standard della scanalatura KF

2. Guarnizione alternativa per cilindro idraulico di macchine agricole
Condizioni operative: olio idraulico 46#, pressione 16 MPa, movimento alternativo
Scelta: combinazione di anello a Y in PU/anello Glyd e anello antipolvere in NBR

3. Guarnizione rotante per albero di pompa in presenza di fluidi corrosivi in impianti chimici
Condizioni operative: solvente acido debole, alta temperatura di 150 ℃, albero rotante
Scelta: paraolio a scheletro in gomma fluorurata/guarnizione a tappo in gomma fluorurata

5 punti chiave per evitare errori nella scelta

1. Considerare solo le dimensioni senza tenere conto delle condizioni operative: un NBR delle stesse dimensioni si gonfierà e diventerà inutilizzabile se esposto a solventi nell’ambiente.

2. Mancato utilizzo di un anello di ritegno in caso di alta pressione: gli O-ring verranno schiacciati nella fessura e, sotto pressione, subiranno uno strappo e si romperanno.

3. Miscelazione dei materiali: l’EPDM si espanderà e si guasterà immediatamente se a contatto con olio per macchine; l’FKM non può essere utilizzato per un funzionamento a lungo termine in acqua pura.

4. Scegliere la durezza a caso: le guarnizioni ad alta durezza non sono adatte alle basse pressioni; la gomma morbida viene facilmente estrusa alle alte pressioni (la durezza Shore A 70A è generalmente indicata per le guarnizioni convenzionali; scegliere 85~90A per le alte pressioni).

5. Ignorare le tolleranze di installazione: scanalature che superano le tolleranze e alberi con bave ridurranno la durata anche dei materiali migliori.

Se necessario, potete inviarmi le condizioni operative dell’apparecchiatura (fluido, temperatura e pressione, posizione di installazione, dimensioni), e potrò ordinare direttamente per voi materiali specifici e specifiche del modello.
