Come affrontare i problemi di dissipazione del calore del PCB

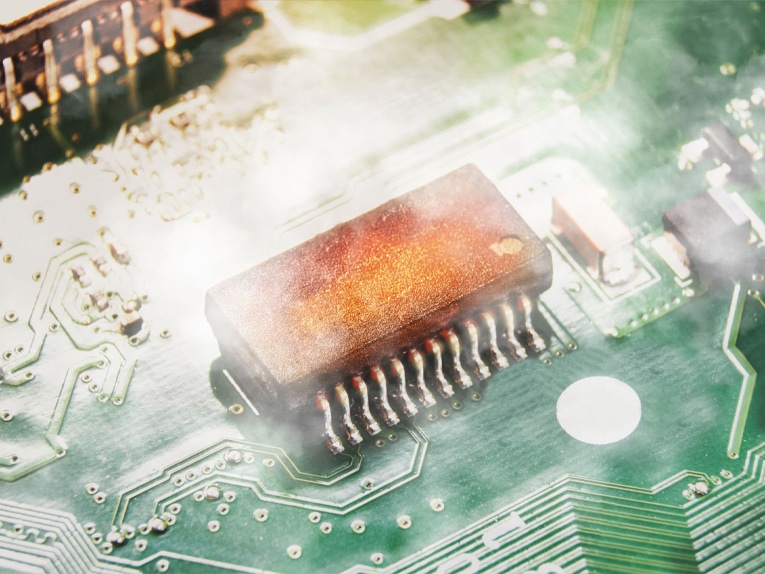

Dissipazione del calore del PCB

Nel funzionamento dei dispositivi elettronici, il PCB, in quanto vettore che supporta vari componenti elettronici, ha le sue prestazioni di dissipazione del calore che incidono direttamente sulla stabilità e l'affidabilità dell'intero sistema. Con i moderni dispositivi elettronici che si evolvono verso alte prestazioni, miniaturizzazione e integrazione, il problema della dissipazione del calore del PCB è diventato sempre più cruciale. Sulla base dei molti anni di esperienza di Tecoo nei servizi di produzione elettronica, questo articolo approfondisce le cause, gli impatti e una serie di metodi efficaci per affrontare i problemi di dissipazione del calore del PCB.

I. Cause dei problemi di dissipazione del calore del PCB
Alta densità dei componenti:Con la miniaturizzazione dei circuiti integrati, la densità dei componenti sui PCB è aumentata, portando ad un aumento della generazione di calore per unità di area.

Aumento del consumo energetico:L'uso di componenti ad alta potenza come processori ad alte prestazioni e amplificatori di potenza ha aumentato significativamente il consumo di energia complessivo di PCB, rendendo più urgente la dissipazione del calore.

Limitazioni di spazio:I progetti di miniaturizzazione hanno limitato gravemente lo spazio per la dissipazione del calore sui PCB, rendendo difficile applicare i metodi di raffreddamento tradizionali come ventole e dissipatori di calore.

Cattiva conduzione del calore:La conduttività termica dei substrati PCB è limitata, rendendo difficile il trasferimento rapidamente per il calore nell'ambiente esterno.

Ii. Impatti dei problemi di dissipazione del calore del PCB
Declino delle prestazioni:In ambienti ad alta temperatura, le prestazioni dei componenti elettroniche possono essere influenzate, come velocità del processore più lente e durata della vita dei componenti ridotti.

Instabilità del sistema:Temperature eccessive possono portare a guasti ai componenti, causando potenzialmente l'arresto dell'intero sistema.

Pericoli per la sicurezza:Il funzionamento a lungo termine ad alte temperature può comportare rischi per la sicurezza come i rischi antincendio.

III. Strategie per affrontare i problemi di dissipazione del calore del PCB
Ottimizza il layout PCB:

Distribuire ragionevolmente componenti ad alta potenza per evitare il surriscaldamento localizzato.

Utilizzare il software di simulazione termica per la preriscaldamento dell'analisi per ottimizzare il layout e il cablaggio dei componenti, migliorando l'efficienza di dissipazione del calore.

Seleziona Materiali ad alta conduttività termica:

Scegli substrati PCB con alta conducibilità termica, come materiali a base di alluminio o a base di rame.

Utilizzare materiali ausiliari come cuscinetti termici e adesivi termici in aree critiche per migliorare l'efficienza del trasferimento di calore.

Aumenta le strutture di dissipazione del calore:

Progettare slot di dissipazione di calore e pinne sul PCB per aumentare l'area di dissipazione del calore.

Per i dispositivi miniaturizzati, prendere in considerazione l'utilizzo di tecnologie avanzate come micro ventole e raffreddamento liquido.

Utilizzare la convezione naturale:

Attraverso la progettazione razionale della forma e del layout del PCB, utilizzare la convezione naturale dell'aria per la dissipazione del calore.

Impostare i fori di ventilazione ai bordi del PCB per migliorare l'efficienza della circolazione dell'aria.

Implementare le strategie di gestione termica:

Monitorare le temperature del sistema e regolare il consumo di energia del sistema in base alle variazioni di temperatura per la gestione termica dinamica.

Utilizzare sensori di temperatura come termistori per monitorare e fornire un feedback della temperatura in tempo reale.

Considera i fattori ambientali:

Considera pienamente l'ambiente operativo del dispositivo, come temperatura e umidità, durante la fase di progettazione.

Progettare soluzioni di raffreddamento mirate per ambienti specifici.

La dissipazione del calore del PCB è una sfida significativa nella moderna progettazione di dispositivi elettronici. Ottimizzando il layout, selezionando materiali ad alta conduttività termica, aumentando le strutture di dissipazione del calore, utilizzando la convezione naturale, implementando strategie di gestione termica e considerando i fattori ambientali, possiamo affrontare efficacemente questo problema, garantendo il funzionamento stabile e l'affidabilità a lungo termine dei dispositivi elettronici .
