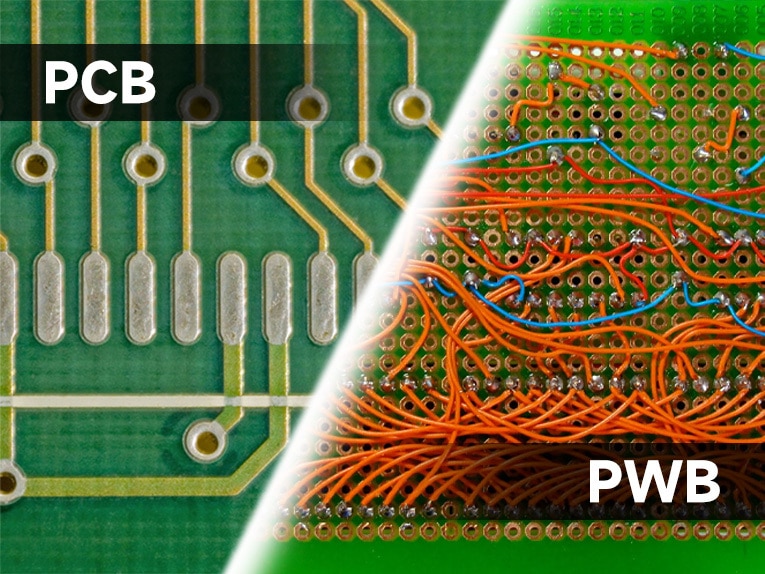

Qual è la differenza tra PWB e PCB? Una guida dettagliata
{{{sourceTextContent.subTitle}}}
Scegliere la scheda giusta per il progetto elettronico
{{{sourceTextContent.description}}}
Leggendo la documentazione tecnica sui circuiti stampati, può capitare di imbattersi nelle abbreviazioni PWB e PCB e chiedersi se abbiano lo stesso significato. Pur avendo un aspetto simile, i due termini differiscono in modo significativo per quanto riguarda gli standard di produzione, le funzioni e l'affidabilità.
Con oltre 22 anni di esperienza nella produzione di elettronica, TECOO presenta questa guida per aiutarvi a distinguerli chiaramente.
1. Definizioni fondamentali
PWB (Printed Wiring Board)
Un PWB è un substrato nudo progettato esclusivamente per fornire percorsi elettrici tra i componenti. Supporta e collega le parti elettroniche, ma non integra elementi circuitali come resistenze o condensatori.
Caratteristiche principali:
Utilizzato principalmente nei dispositivi di prima generazione con layout di circuito semplice
Contiene solo tracce conduttive (lamina di rame) e pad, senza circuiti avanzati
Oggi è raramente utilizzato, tranne che in alcune industrie tradizionali come quella giapponese
PCB (circuito stampato)
Il PCB rappresenta la moderna tecnologia dei circuiti stampati. Oltre a fornire connessioni elettriche, incorpora funzionalità circuitali complete, supportando operazioni avanzate come l'elaborazione dei segnali e la gestione dell'alimentazione.
Caratteristiche principali:
Può utilizzare strutture multistrato per ospitare componenti ad alta densità come circuiti integrati, resistenze e condensatori
Gestisce progetti complessi, comprese le applicazioni digitali ad alta frequenza e ad alta velocità (ad esempio, 5G, hardware AI)
Costituisce la spina dorsale dell'elettronica moderna, come smartphone, computer e sistemi automobilistici
In breve:
✅ PWB = "Blank wiring board" (scheda di cablaggio vuota) - solo il layout conduttivo
✅ PCB = "Scheda di circuito completamente funzionale" - cablaggio più componenti
2. Sviluppo storico
Metà del XX secolo:
I PWB erano ampiamente utilizzati per le connessioni elettriche di base in dispositivi come le prime radio e i primi televisori.
Dalla fine del XX secolo a oggi:
L'avvento dei circuiti integrati (IC) e della microelettronica ha aumentato la necessità di maggiori funzionalità e di una maggiore integrazione, portando al predominio dei PCB.
Uso attuale:
PWB: Limitati ad applicazioni di nicchia o tradizionali (ad esempio, semplici schede di distribuzione dell'alimentazione)
PCB: Lo standard globale, che comprende schede a singola/doppia faccia, schede multistrato, HDI e circuiti flessibili
3. Perché i PCB dominano oggi
Esigenze tecnologiche: L'elettronica moderna richiede un'integrazione e prestazioni superiori a quelle che i circuiti stampati possono offrire
Funzionalità ampliate: I PCB consentono di incorporare componenti come resistenze e antenne RF
Standardizzazione globale: il termine "PCB" è diventato universalmente accettato nel settore
4. Conclusione - Sono uguali?
Tecnicamente:
Il PWB può essere considerato il predecessore dell'attuale tecnologia PCB.
Nella pratica industriale:
PCB è il termine corretto per quasi tutte le applicazioni moderne
PWB compare principalmente nei sistemi legacy o nelle schede di cablaggio di base
Per l'elettronica moderna, dall'hardware intelligente ai sistemi automobilistici, PCB è il termine giusto. PWB è ormai una denominazione di nicchia, che si riscontra soprattutto nelle schede di manutenzione o di semplice collegamento.
TECOO offre soluzioni professionali per la produzione di PCB e l'assemblaggio di PCBA per accelerare lo sviluppo dei prodotti, dai prototipi alla produzione di massa. Contattateci oggi stesso per iniziare!
