Come il DFM (Design for Manufacturing) migliora il progetto PCB

{{{sourceTextContent.subTitle}}}

Una guida pratica per garantire che la progettazione dei PCB si traduca in una produzione ad alto rendimento, economica e affidabile

{{{sourceTextContent.description}}}

Nel panorama dell'elettronica in rapida evoluzione, anche la migliore progettazione di un circuito è solo il punto di partenza. Molti team di ingegneri si imbattono sempre nello stesso problema: uno schema o una simulazione che sembrano perfetti si trasformano in una sfida durante la produzione e l'assemblaggio dei circuiti stampati. Difetti inattesi, costi inutili, sforamenti dei tempi e molteplici cicli di rilavorazione si manifestano spesso una volta che il progetto arriva in produzione.

Nella maggior parte dei casi, questi contrattempi derivano da un'insufficiente attenzione alla progettazione per la producibilità (DFM).

Avendo supportato aziende di hardware globali per oltre due decenni, TECOO sa che la DFM è molto più di una revisione finale del progetto. Si tratta di una mentalità ingegneristica che inizia fin dalle prime fasi dello sviluppo, garantendo che ogni PCB sia ottimizzato per i processi di produzione del mondo reale, l'affidabilità a lungo termine e la produzione scalabile.

I. Che cos'è il DFM? Un approccio strategico, non una semplice lista di controllo

Il DFM (Design for Manufacturability) è una disciplina ingegneristica che incorpora i vincoli di produzione, come i limiti di fabbricazione dei PCB, i requisiti di assemblaggio, le specifiche dei materiali e le realtà della catena di fornitura, direttamente nel processo di progettazione.

In altre parole, il DFM assicura che il progetto non sia funzionale solo sulla carta, ma sia pienamente compatibile con la produzione di massa, l'assemblaggio automatizzato e i risultati di produzione stabili e ripetibili.

In altre parole, il DFM garantisce che il progetto non sia solo funzionale sulla carta, ma pienamente compatibile con la produzione di massa, l'assemblaggio automatizzato e i risultati di produzione stabili e ripetibili.

II. Le conseguenze del trascurare il DFM: i rischi che possono far deragliare il progetto

La mancata analisi DFM espone il progetto a problemi significativi e costosi. Alcuni dei più comuni includono:

1. Aumento dei costi di fabbricazione e assemblaggio

Scelte progettuali non in linea con le capacità standard dei PCB, come forme irregolari delle piazzole, spaziature insolite o requisiti di impilamento non standard, spesso portano a un aumento dei prezzi di produzione. Una cattiva disposizione dei componenti rallenta inoltre l'assemblaggio SMT e aumenta i tempi di configurazione delle macchine o di lavoro manuale.

2. Rendimenti inferiori e frequenti rilavorazioni

Piccole sviste nella geometria delle piazzole o nella progettazione del modello di terreno possono creare difetti di saldatura come bridging, tombstoning, giunti freddi o bagnatura insufficiente. Una progettazione termica non equilibrata può causare deformazioni o stress dei componenti durante la rifusione.

3. Affidabilità del prodotto compromessa

Strategie EMC deboli, messa a terra inadeguata o reti di distribuzione dell'alimentazione difettose possono causare guasti intermittenti che si manifestano solo in condizioni operative reali, molto tempo dopo che il prototipo sembra funzionare bene.

4. Ritardi che fanno slittare i tempi di realizzazione del prodotto

I problemi di produzione scoperti in ritardo costringono a riprogettare, riprodurre e convalidare ulteriormente il prodotto, ritardando significativamente il time-to-market e aumentando il costo totale dello sviluppo.

III. Come i servizi DFM di TECOO rafforzano il successo del progetto PCB

Ogni progetto PCB e PCBA gestito da TECOO viene sottoposto a un'approfondita valutazione DFM. Quando i file di progetto vengono inviati, i nostri ingegneri applicano strumenti di analisi avanzati e una profonda conoscenza della produzione per valutare la producibilità del progetto da più punti di vista.

1. Revisione della fabbricazione di PCB

Verifica della larghezza minima delle tracce, della spaziatura e della geometria dei pad

Verificare le distanze tra i fori e il rame e le strutture di passaggio

Esaminare le configurazioni di stack-up e di strato per verificare l'impedenza e la stabilità del segnale

2. Posizionamento dei componenti e convalida dell'impronta

Confermare che la spaziatura previene le interferenze di saldatura e le ombreggiature

Assicurarsi che le dimensioni dell'ingombro corrispondano ai componenti effettivamente disponibili

Valutare il design termico intorno alle parti che generano calore

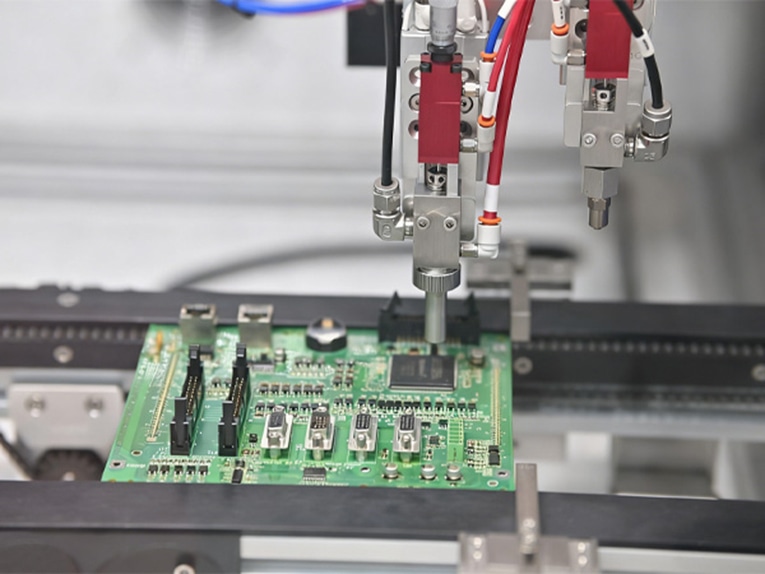

3. Fattibilità dell'assemblaggio (SMT/THT)

Convalida della compatibilità con le apparecchiature di pick-and-place automatizzate

Esaminare il design delle piazzole per ottenere giunti di saldatura robusti

Garantire una disposizione adeguata per i punti di prova, l'ispezione e la rilavorazione manuale

4. Progettazione per la testabilità (DFT)

Verifica dell'accessibilità e della copertura dei punti di test

Confermare che la scheda finita può essere completamente testata prima della spedizione

Rafforzare l'affidabilità a lungo termine consentendo test di produzione approfonditi

Dopo l'analisi, TECOO fornisce un rapporto DFM chiaro e attuabile che evidenzia i potenziali problemi e raccomanda miglioramenti. Il nostro team di ingegneri può collaborare direttamente con i vostri progettisti per implementare le soluzioni prima dell'inizio della produzione.

IV. Perché la scelta di TECOO per il DFM offre un valore eccezionale

Incorporare la DFM in anticipo e lavorare con un partner di produzione che la conosce a fondo si traduce in vantaggi misurabili:

1. Riduzione significativa dei costi

Progettando in base a processi e materiali standard, i rendimenti aumentano e gli scarti diminuiscono, riducendo le spese di produzione complessive.

2. Tempi di commercializzazione più rapidi

Evitate le iterazioni di progettazione causate da problemi di producibilità. Passare dalla progettazione alla produzione in modo fluido ed efficiente.

3. Maggiore affidabilità e prestazioni a lungo termine

L'identificazione precoce dei rischi previene i guasti sul campo, prolunga la durata del prodotto e migliora la soddisfazione degli utenti.

4. Una catena di fornitura più stabile

Grazie a una solida esperienza di sourcing, TECOO è in grado di consigliare componenti con una buona disponibilità ed efficienza dei costi, riducendo i rischi di approvvigionamento.

Conclusione

Il successo dell'elettronica moderna non dipende solo dalla progettazione innovativa, ma anche dalla capacità di produrre in modo coerente e su scala. Il DFM è uno degli investimenti più preziosi che si possano fare per l'intero ciclo di vita del prodotto.

Collaborando con TECOO, avrete a disposizione un team impegnato a guidare il vostro progetto dall'idea iniziale alla produzione di massa. Con oltre 20 anni di esperienza nel settore EMS, forniamo le conoscenze e i processi necessari per evitare errori costosi e garantire che il vostro prodotto sia producibile e affidabile.

Contattate TECOO oggi stesso per ricevere un'analisi DFM gratuita per il vostro prossimo progetto di PCB.
Insieme possiamo costruire un prodotto affidabile, producibile e pronto per il mercato.
