Documentazione di produzione PCBA spiegata: Una lista di controllo pratica per i progetti OEM

{{{sourceTextContent.subTitle}}}

Tutto ciò che si deve preparare prima di inviare il progetto a una fabbrica di PCBA

{{{sourceTextContent.description}}}

Quando si lavora con un produttore di PCBA, una delle domande più comuni degli OEM e dei team di prodotto è:
"Quale documentazione dobbiamo presentare per avviare la produzione?"

In pratica, i file mancanti o poco chiari sono spesso causa di errori di assemblaggio, prototipi ripetuti, ritardi nella programmazione o test falliti. Per evitare questi rischi, questo articolo illustra i documenti fondamentali necessari per la produzione di PCBA e spiega come ciascuno di essi possa supportare un processo di produzione senza intoppi.

1. Dati di produzione e posizionamento dei PCB

Le fondamenta di qualsiasi progetto PCBA iniziano con dati accurati sui PCB.

I file Gerber definiscono gli strati di rame, le aperture delle maschere di saldatura, la serigrafia e il profilo della scheda. Questi file sono obbligatori per la produzione di PCB.

I dati di posizionamento dei componenti (XY) specificano l'esatta posizione e rotazione di ciascun componente, consentendo un assemblaggio SMT preciso.

La pratica migliore è quella di includere una serigrafia chiaramente etichettata: Includere strati di serigrafia chiaramente etichettati con designatori di riferimento per semplificare l'ispezione e la risoluzione dei problemi.

2. Distinta dei materiali (BOM)

La distinta base è il riferimento centrale per l'approvvigionamento e l'assemblaggio dei componenti. Una distinta base ben preparata deve indicare chiaramente:

Numeri di parte del produttore (MPN)

Tipi di confezione e specifiche

Designatori di riferimento e quantità

Marche preferite e alternative approvate

Perché è fondamentale: Una distinta base dettagliata riduce al minimo gli errori di approvvigionamento, accorcia i tempi di approvvigionamento e previene le interruzioni di linea durante la produzione.

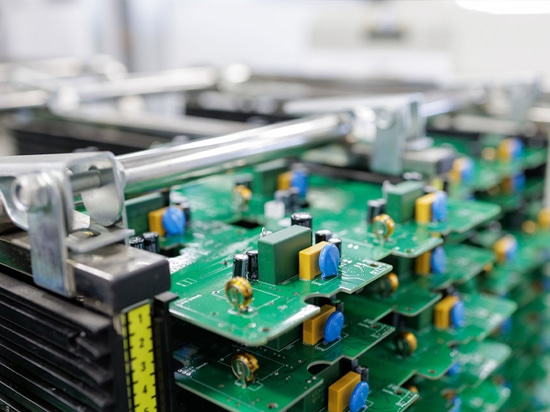

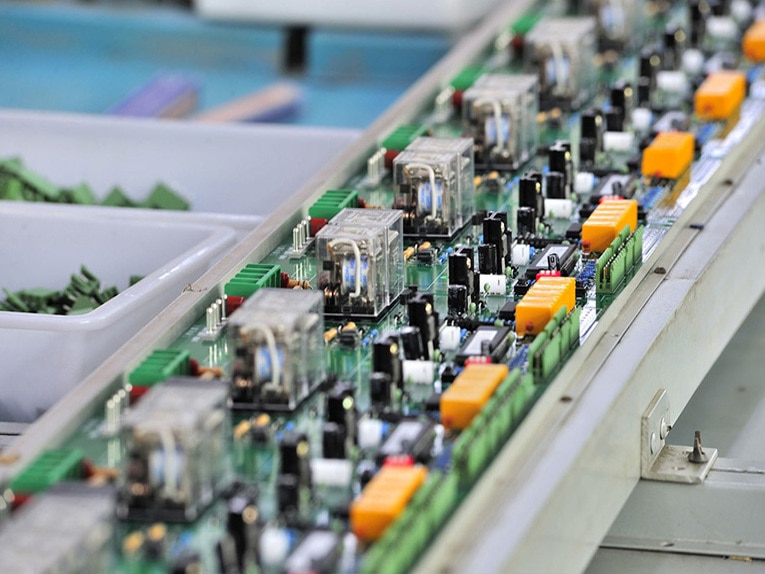

3. Istruzioni di montaggio e requisiti di processo

Oltre ai file di progettazione, i produttori si affidano alla documentazione di processo per capire come deve essere costruita la scheda.

Questa documentazione può includere:

Requisiti di orientamento per componenti polarizzati o complessi

Metodi di saldatura specifici (a riflusso, a onda, selettiva o manuale)

Processi speciali come il rivestimento conforme, l'erogazione di colla o la stagnatura

Senza queste istruzioni, le fabbriche possono seguire processi predefiniti, che possono portare a rilavorazioni o problemi funzionali.

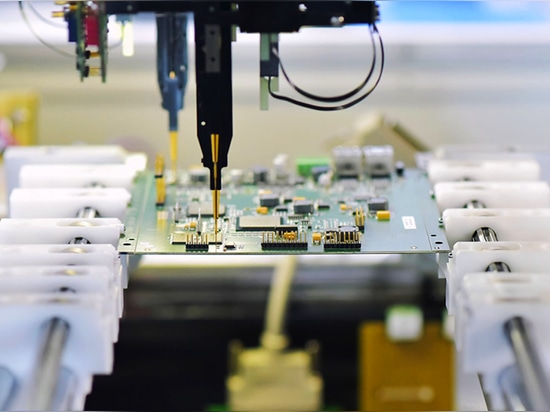

4. Documenti di prova e file di programmazione

Per verificare la funzionalità del prodotto, è necessario preparare in anticipo le informazioni di prova.

I documenti comuni relativi ai test includono:

Ubicazione dei punti di prova

Procedure di test funzionali o in circuito

File di firmware o di programmazione per la masterizzazione di MCU

Risultato: Una chiara documentazione di test aiuta a garantire che ogni scheda assemblata soddisfi i requisiti di prestazione prima della spedizione.

5. Campioni di riferimento o supporti visivi (opzionali)

Sebbene non siano obbligatori, i materiali di riferimento possono migliorare significativamente l'accuratezza della produzione.

Articoli consigliati:

Campioni fisici approvati

Immagini ad alta risoluzione del PCB (fronte e retro)

Foto ravvicinate di componenti o assiemi critici

Questi riferimenti sono particolarmente utili per le nuove progettazioni o per i progetti sensibili ai tempi.

Problemi comuni causati dalla mancanza di documenti

Mancano i file Gerber → Non è possibile iniziare la fabbricazione del PCB

Distinta base incompleta → Componenti errati o non disponibili

Requisiti di assemblaggio non chiari → Rilavorazioni e ritardi

Assenza di un piano di collaudo → Tassi di difettosità più elevati e tempi di consegna più lunghi

Approccio preventivo: La preparazione di un pacchetto di documenti completo in anticipo aiuta a proteggere le tempistiche del progetto e gli obiettivi di costo.

Lista di controllo della documentazione PCBA essenziale

File di fabbricazione del PCB (Gerber + dati XY)

Distinta dei materiali (BOM)

Istruzioni di montaggio e di processo

Piani di test e file di programmazione

Campioni o riferimenti visivi (consigliati)

Perché lavorare con TECOO

Con oltre 20 anni di esperienza nella produzione a contratto di PCBA, TECOO offre soluzioni integrate e one-stop che coprono il supporto alla progettazione di PCB, la fabbricazione, l'approvvigionamento di componenti, l'assemblaggio, il collaudo e la consegna finale.

Per ridurre le rilavorazioni e accelerare la produzione, contattate TECOO per una revisione professionale dei documenti PCBA e una consulenza sull'ottimizzazione prima che il vostro prossimo progetto entri in produzione.
