Ottimizzare le prestazioni idrauliche: Superare le sfide della misurazione di precisione della portata

{{{sourceTextContent.subTitle}}}

Titan Enterprises condivide le principali intuizioni e considerazioni critiche per i sistemi di fluidi idraulici per aiutare gli ingegneri e gli operatori a superare le sfide della misurazione di precisione del flusso per garantire misure accurate e operazioni di processo sicure.

{{{sourceTextContent.description}}}

Titan Enterprises condivide le principali intuizioni per aiutare gli ingegneri e gli operatori a superare le sfide della misurazione di precisione del flusso per garantire misure accurate e operazioni di processo sicure.

La misurazione di liquidi in pressione può sembrare a prima vista semplice: installare un flussimetro nella linea di prodotto, collegarlo a uno strumento, controllare la misura con il software di bordo, collegare una valvola e una pompa e attivare il sistema di flusso. Tuttavia, le applicazioni reali rivelano una serie di complessità che devono essere affrontate per ottenere risultati precisi e ripetibili.

Gli avanzati sistemi di processo e di gestione dei fluidi di oggi richiedono misure di portata estremamente precise e anche lievi incongruenze nella progettazione del sistema possono portare a imprecisioni, sprechi di prodotto o interruzioni dei processi.

Per quanto riguarda i sistemi idraulici, i misuratori di portata svolgono un ruolo fondamentale nel mantenere l'integrità e l'efficacia di tali sistemi, utilizzati ad esempio nei banchi di prova idraulici, nella calibrazione, nella conferma delle uscite delle pompe idrauliche e nell'impostazione e regolazione delle valvole di controllo del flusso. Il mantenimento di condizioni di processo costanti, tuttavia, può essere impegnativo. I sistemi idraulici si basano sul movimento preciso del fluido per trasmettere la potenza e qualsiasi deviazione dalla portata richiesta può causare problemi di prestazioni, usura eccessiva o guasti al sistema. Ad esempio, le condizioni di processo, come le fluttuazioni di temperatura nel corso della giornata, possono alterare la viscosità del fluido e le misure di portata volumetrica, incidendo sull'accuratezza della misurazione del flusso. Idealmente, i progetti dei sistemi idraulici dovrebbero mirare a minimizzare il maggior numero possibile di variabili entro un costo ragionevole. Una volta stabilite queste basi, è possibile selezionare apparecchiature come misuratori di portata, pompe e valvole per compensare efficacemente le variazioni dei parametri.

I flussimetri sono progettati per misurare la velocità e/o il volume del fluido che scorre in un sistema idraulico attraverso una varietà di uscite, dal semplice display meccanico alla registrazione completa dei dati, fornendo dati in tempo reale sulla velocità di movimento del fluido. Ciò consente agli operatori di monitorare la salute del sistema, individuare perdite o blocchi e ottimizzare le prestazioni. La misurazione accurata del flusso è fondamentale anche per mantenere una pressione costante e garantire che gli attuatori e gli altri componenti ricevano il corretto volume di fluido, indispensabile per ottenere la resa meccanica desiderata.

I fluidi idraulici sono tipicamente oli viscosi, a base di petrolio o sintetici, utilizzati per la loro stabilità alla temperatura di esercizio e per le loro proprietà lubrificanti, sebbene nei sistemi idraulici si utilizzino anche liquidi a base d'acqua (HFA, HFB), fluidi a base di acqua e glicole (HFC) e, sempre più spesso, fluidi idraulici biodegradabili.
Considerazioni critiche per i sistemi di fluidi idraulici

Ripetibilità del sistema:

La stabilità idraulica è essenziale. Le sacche d'aria nella linea possono creare situazioni di flusso dinamico, causando errori volumetrici nell'erogazione. Un sistema bloccato idraulicamente elimina questa variabilità e migliora la ripetibilità.

Condizioni di processo stabili:

Le variazioni di pressione, temperatura o portata possono spingere i misuratori di portata in zone operative imprevedibili, compromettendo la taratura e l'accuratezza. Il mantenimento di condizioni costanti è fondamentale per ottenere prestazioni affidabili.

Gestione del flusso pulsante:

La scelta del tipo di pompa è importante per evitare il flusso pulsante. Le pulsazioni di alcune pompe possono interrompere la portata, soprattutto nelle applicazioni chimiche aggressive. I regolatori di pressione e gli smorzatori di pulsazioni devono essere incorporati nei sistemi di flusso per ottenere un flusso regolare e costante.

Posizionamento strategico dei flussimetri:

Il posizionamento del flussimetro appena prima della valvola di erogazione riduce al minimo l'inerzia del fluido e migliora l'accuratezza della misura.

Comprendere l'impatto della viscosità sulla precisione del flussimetro:

La scelta di qualsiasi dispositivo di misura della portata deve sempre tenere conto della viscosità del fluido, poiché i misuratori a turbina perdono in genere precisione e prestazioni all'aumentare della viscosità del fluido, mentre le prestazioni, la precisione e la portata dei flussimetri a spostamento positivo aumentano con la viscosità.

Selezione e taratura delle valvole:

Il tipo di valvola di intercettazione utilizzata può influire sull'accuratezza della portata. I solenoidi ad azione rapida sono ideali per le tubazioni più piccole, mentre le installazioni più grandi beneficiano di soluzioni come i sistemi di intercettazione a più stadi o la programmazione della "compensazione automatica del superamento" per la messa a punto dei risultati.

Ottimizzazione dei flussimetri elettronici:

I misuratori ad alte prestazioni (come il flussimetro a ultrasuoni Atrato® di Titan) sono in grado di prevedere in anticipo i segnali di arresto, garantendo un'erogazione costante anche a velocità elevate.
Migliorare l'efficienza del processo

I sistemi idraulici, in particolare nell'industria aerospaziale, funzionano a pressioni sempre più elevate per ottenere diversi vantaggi chiave: riduzione delle dimensioni dei componenti, miglioramento dell'efficienza complessiva del sistema, minori requisiti di serbatoio e riduzione del peso e dell'ingombro del sistema. Con l'aumento delle pressioni operative, la scelta di un flussimetro appropriato diventa ancora più critica. Questi misuratori non solo devono fornire misure accurate, ma devono anche essere in grado di sopportare pressioni superiori ai livelli operativi massimi del sistema, incorporando un fattore di sicurezza adeguato per garantire affidabilità e sicurezza a lungo termine.

Tenendo conto di questi fattori durante la progettazione e la messa in servizio del sistema e investendo nella tecnologia di misurazione della portata adatta ai requisiti dell'applicazione, gli ingegneri possono eliminare le insidie più comuni nella misurazione dei liquidi e garantire che il sistema di flusso dei liquidi funzioni con precisione e coerenza.

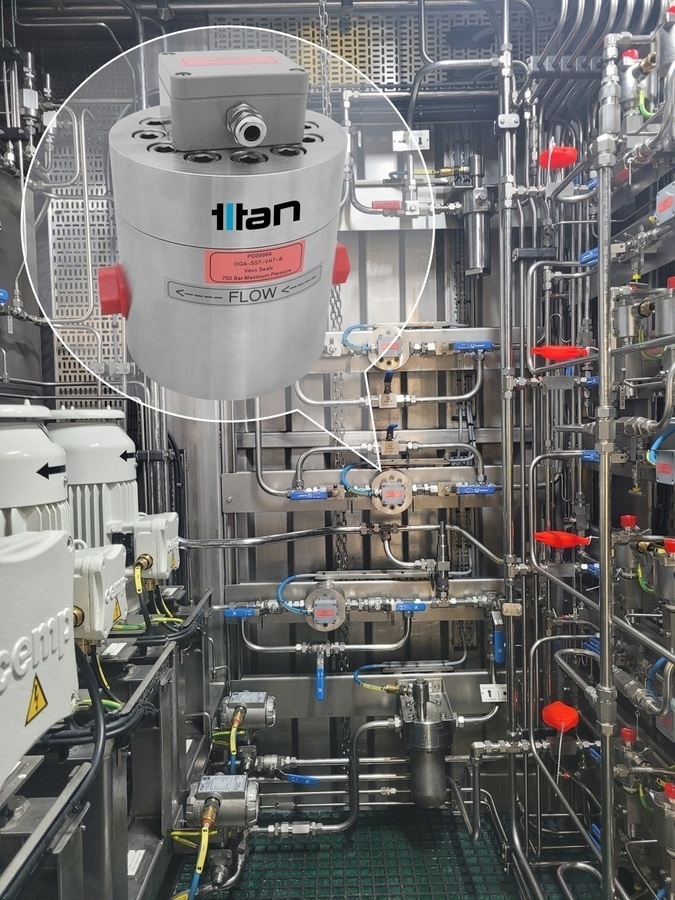

Titan Enterprises offre una gamma di misuratori di portata per sistemi idraulici da 10 a 950 bar, con varianti di portata personalizzate e versioni OEM. Per ulteriori informazioni sulle soluzioni avanzate di misurazione del flusso e sulle applicazioni OEM, visitare il sito www.flowmeters.co.uk o inviare un'e-mail a [email protected].
