Misuratori di portata a ultrasuoni: Clamp-on contro In-Line per la misura di portata avanzata

{{{sourceTextContent.subTitle}}}

Titan Enterprises illustra i vantaggi e gli svantaggi dei misuratori di portata a ultrasuoni clamp-on e in linea e le applicazioni di processo più adatte a questi tipi di dispositivi di misura.

{{{sourceTextContent.description}}}

Titan Enterprises illustra i vantaggi e gli svantaggi dei misuratori di portata a ultrasuoni clamp-on e in linea e le applicazioni di processo più adatte a questi tipi di dispositivi di misura.

I misuratori di portata a ultrasuoni rappresentano un significativo progresso nella tecnologia di misurazione del flusso, offrendo precisione, versatilità e facilità d'uso senza componenti mobili o interni. Grazie a una migliore elaborazione elettronica, a una maggiore diagnostica e a un'eccellente precisione, i misuratori di portata a ultrasuoni funzionano utilizzando gli ultrasuoni per misurare la velocità di un fluido che scorre attraverso un tubo di dimensioni note, fornendo il flusso volumetrico. Esistono due tipi principali:

Misuratori di portata a ultrasuoni a tempo di transito o "tempo di volo": Misurano la differenza di tempo tra gli impulsi ultrasonici inviati in direzione del flusso e contro il flusso. La differenza del tempo di transito è direttamente proporzionale alla velocità del flusso.

Misuratori di portata a ultrasuoni Doppler: Misurano lo spostamento di frequenza di un segnale ultrasonico riflesso da particelle o bolle nel fluido. Questo spostamento di frequenza viene utilizzato per calcolare la velocità del flusso.

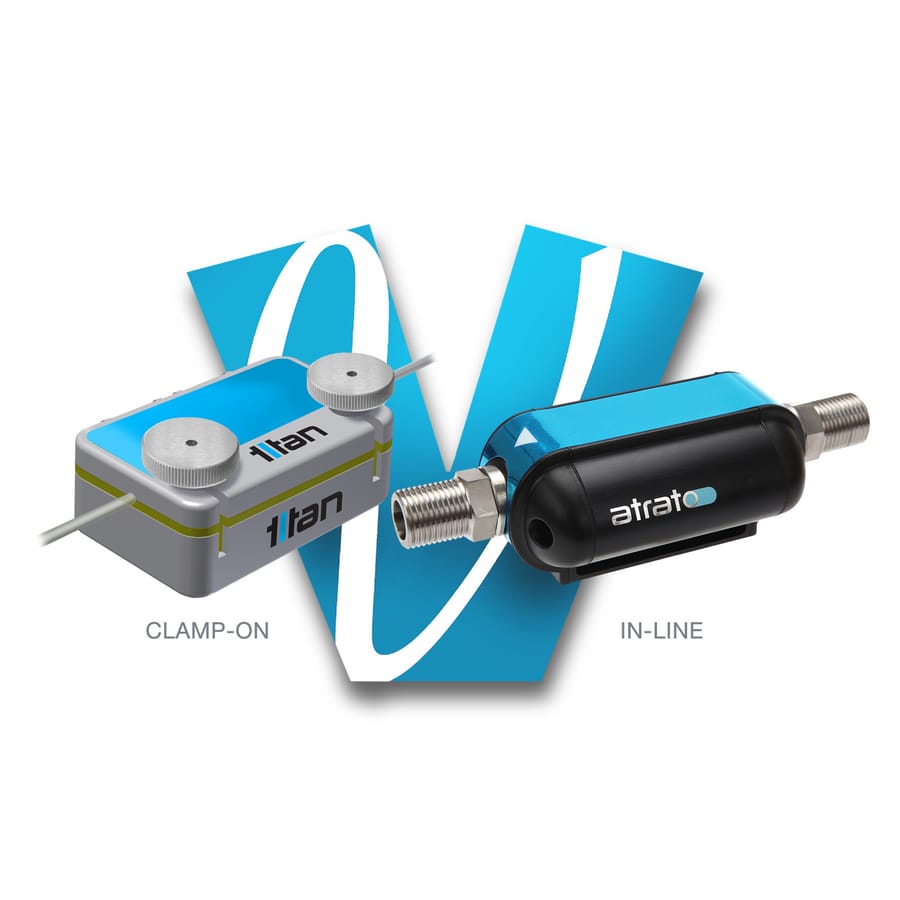

I misuratori di portata a ultrasuoni possono essere integrati in un tubo per misurare il flusso "in linea" o fissati all'esterno di un tubo esistente. I flussimetri in linea e quelli a morsetto sono entrambi comunemente utilizzati per misurare la portata di liquidi e gas in varie applicazioni. Ciascun tipo presenta una serie di vantaggi e svantaggi che li rendono adatti a diverse applicazioni industriali.

Flussimetri in linea

Vantaggi:

Elevata precisione: i flussimetri in linea sono generalmente più precisi perché vengono inseriti direttamente nella tubazione, talvolta misurando sull'intera sezione trasversale del tubo utilizzando più set di sensori per produrre dati più accurati per una misura precisa della portata.

Calibrazione indipendente: Come unità separata, possono essere finemente calibrati dal fornitore o da un centro di calibrazione indipendente in base a standard specifici che saranno direttamente riferibili all'installazione finale.

Varietà di tecnologie di misura: Anche se in questa sede ci concentriamo sui misuratori di portata a ultrasuoni, i dispositivi di portata in linea possono utilizzare diverse altre tecnologie, come turbina, magnetico, vortice o pressione differenziale, che possono essere scelte in base ai requisiti specifici dell'applicazione, ma gli ultrasuoni hanno il vantaggio aggiuntivo di una restrizione minima o nulla del flusso.

Prestazioni stabili: Questi flussimetri tendono a fornire prestazioni stabili e costanti nel tempo, rendendoli affidabili per un uso a lungo termine.
Ampia gamma di applicazioni: Adatti alla misurazione di flussi di liquidi e gas, i flussimetri a ultrasuoni in linea possono gestire pressioni e temperature elevate, a seconda del materiale di costruzione e del design.

Svantaggi:

Complessità di installazione: l'installazione di un flussimetro in linea richiede in genere il taglio del tubo e talvolta l'interruzione del processo per svuotare il tubo prima dell'installazione, il che può richiedere tempo e denaro. Possono essere necessari anche raccordi aggiuntivi.

Manutenzione: La manutenzione può essere più impegnativa, poiché potrebbe richiedere l'interruzione del processo e lo smontaggio di parti della tubazione.
Installazione permanente: Una volta installati, non sono facilmente riposizionabili, il che li rende meno flessibili se i punti di misura devono essere cambiati frequentemente.

I flussimetri in linea sono da preferire per le applicazioni che richiedono un'elevata precisione e una misurazione stabile e a lungo termine. Nonostante i costi di installazione più elevati, essendo dispositivi elettronici, il loro costo di vita è relativamente basso. Sono spesso utilizzati nei settori del trasferimento di proprietà, come quello petrolifero e del gas, in quanto l'elevata precisione nel tempo e i bassi costi di manutenzione consentono di ammortizzare abbastanza rapidamente la spesa iniziale per l'installazione.

Flussimetri a morsetto

Vantaggi:

Non invasivi: I flussimetri a morsetto vengono installati esternamente sulla tubazione esistente, eliminando la necessità di tagliare o modificare la tubazione o di drenare il liquido. Questo li rende ideali per le applicazioni in cui il processo non può essere interrotto.

Facilità di installazione e manutenzione: Sono facili da installare e da manutenere, poiché non è necessario interrompere il flusso o tagliare la tubazione. Possono essere installati anche in luoghi difficili o in spazi ristretti. Sebbene ciò comporti serie implicazioni in termini di precisione, può essere valutato come un rischio/penalità di processo accettabile.

Utilizzabilità: Possono essere montati su tubi di varie dimensioni, anche di grande diametro, e possono essere utilizzati su una varietà di fluidi. Possono anche essere utilizzati per convalidare le prestazioni dei misuratori di portata in linea esistenti.

Portabilità: Questi flussimetri sono spesso portatili e possono essere spostati in diversi punti di misura, offrendo flessibilità per installazioni temporanee o misure di controllo a campione.

Installazione economica: Poiché non è necessario modificare la tubazione, i costi di installazione sono generalmente inferiori rispetto ai flussimetri in linea.

Svantaggi:

Limiti di precisione: I misuratori di portata a morsetto hanno in genere una precisione inferiore rispetto ai misuratori in linea. Le dimensioni effettive dello spessore della parete e del foro del tubo sono molto importanti per calcolare l'accuratezza della misura di portata. Fattori come il materiale del tubo, lo spessore della parete, i depositi superficiali interni e il profilo del flusso influiscono sulla precisione del flussimetro.

Calibrazione: La calibrazione del fornitore può essere effettuata solo su un sistema di tubazioni rappresentativo e non sul dispositivo finale installato, compromettendo l'accuratezza ottenibile.

Campo di applicazione limitato: Potrebbero non essere adatti a tubazioni molto piccole o molto grandi e possono essere meno efficaci per la misurazione di alcuni tipi di fluidi, in particolare quelli con bassa velocità del fluido o alti livelli di aerazione.

Dipendenza dalle condizioni del tubo: Le condizioni e il materiale del tubo possono influire in modo significativo sulle prestazioni dei misuratori di portata a pinza. Ad esempio, le tubazioni con isolamento pesante o pareti spesse possono rappresentare un problema per la conducibilità acustica, causando una degradazione del segnale. Anche il materiale della tubazione può rappresentare un problema.

Potenziale di interferenza del segnale: I misuratori di portata a pinza possono essere soggetti a interferenze del segnale da parte di apparecchiature elettroniche vicine o dal materiale stesso del tubo, che possono influire sull'affidabilità della misura.

Ubicazione: la scelta del sito in cui collocare il dispositivo a morsetto è fondamentale, in quanto le consuete avvertenze per l'installazione, come la distanza da valori e curve, sono ancora valide. La turbolenza può essere ridotta garantendo almeno 10 diametri di tubo diritto a monte e 5 diametri a valle. Questi fattori verrebbero monitorati attentamente in una situazione permanente per impostazione predefinita.

I flussimetri a pinza sono ideali per applicazioni non invasive, flessibili e portatili in cui la facilità di installazione e i bassi costi di installazione sono prioritari, anche se possono offrire una precisione inferiore e sono influenzati dalle caratteristiche del tubo e del fluido. Sono utilizzati in tutti i settori industriali grazie alla loro intrinseca flessibilità.

La scelta tra i flussimetri a ultrasuoni in linea e quelli a pinza dipende dalle esigenze specifiche dell'applicazione, compresi fattori quali l'accuratezza richiesta, la facilità di installazione, le considerazioni sulla manutenzione e la natura del fluido e della tubazione.

La gamma di misuratori di portata a ultrasuoni in linea di Titan utilizza la nostra tecnologia a ultrasuoni brevettata "a tempo di volo", che opera con un'eccellente accuratezza su ampi intervalli di flusso di liquidi, da 2 ml/min a 20 l/min.
