Prova di raffreddamento dei caricabatterie EV: Qual è la differenza tra il raffreddamento a liquido per i moduli di potenza e il raffreddamento a cavo?

{{{sourceTextContent.subTitle}}}

Raffreddamento a liquido per moduli di potenza e pompa di raffreddamento dei cavi

{{{sourceTextContent.description}}}

Con la graduale riduzione dell'ansia da autonomia dei veicoli a nuova energia, il tempo di ricarica è diventato il nuovo obiettivo. È nata una tecnologia di ricarica ultraveloce che offre "5 minuti di ricarica per 200 km di autonomia". Tuttavia, gli eroi non celebrati dietro questa velocità fulminea sono i potenti moduli di alimentazione e i cavi di ricarica all'interno delle pile di ricarica. Durante il funzionamento ad alta velocità, essi generano un enorme calore. Se non viene dissipato in tempo, questo può ridurre l'efficienza nel migliore dei casi, o causare malfunzionamenti e persino incidenti di sicurezza nel peggiore. Per questo motivo, due importanti tecnologie di raffreddamento sono entrate silenziosamente in scena: il raffreddamento a liquido per i moduli e il raffreddamento per i cavi di ricarica. Come funzionano e quali sono le differenze?

Il "cuore" e i "vasi sanguigni" delle pile di ricarica: Moduli di potenza e cavi di ricarica

Che cos'è un "modulo di alimentazione"?
Il modulo di potenza è il "cuore" di una pila di ricarica CC. La sua funzione principale è quella di convertire la corrente alternata (CA) della rete in corrente continua (CC) richiesta dalle batterie dei veicoli elettrici. Funge anche da "motore" per la produzione di energia. La potenza in uscita (kW) di una pila di ricarica dipende direttamente dalle prestazioni e dalla quantità dei moduli di potenza. Un singolo modulo ha in genere una potenza nominale di 15kW, 20kW, 30kW, 40kW o anche superiore. Per ottenere una ricarica rapida ad alta potenza (ad esempio, 150kW, 350kW, 600kW), più moduli di potenza sono collegati in parallelo all'interno della pila di ricarica per lavorare insieme.

Il modulo di potenza contiene un complesso circuito di controllo. Deve comunicare in tempo reale con il sistema di gestione della batteria del veicolo (BMS), regolando dinamicamente la tensione e la corrente di uscita in base allo stato della batteria (tensione, temperatura, stato di carica - SOC) per garantire un processo di carica efficiente e sicuro, evitando il sovraccarico o il danneggiamento della batteria.

Che cos'è il "cavo della pila di ricarica"?
Il cavo della pila di ricarica è l'apparecchiatura specializzata di base che fornisce energia elettrica ai veicoli elettrici (EV) o ai veicoli elettrici ibridi plug-in (PHEV), fungendo da "linea di vita" tra la pila di ricarica e il veicolo elettrico.
Le sue funzioni e caratteristiche principali comprendono:

1. Trasmissione di energia elettrica ad alta potenza: Il cavo contiene conduttori multipli e spessi (in genere di rame) progettati specificamente per trasmettere in modo sicuro ed efficiente la corrente e la tensione elevate necessarie per la ricarica.
2. Comunicazione di segnali di controllo e dati: Il cavo contiene anche fili sottili per la trasmissione di segnali a bassa tensione. Queste linee di segnale hanno il compito di stabilire una "comunicazione" tra la pila di ricarica e il veicolo, trasmettendo segnali di controllo pilota (CP) e dati di comunicazione (ad esempio, CAN o PLC).
3. Garanzia di sicurezza: Il cavo impiega una protezione dell'isolamento e garantisce una ricarica sicura grazie a misure quali il monitoraggio della temperatura, la protezione meccanica e la protezione dell'interfaccia.

Perché i moduli e i cavi di alimentazione delle pile di ricarica necessitano di sistemi di raffreddamento?
1. Raffreddamento dei moduli di potenza
I componenti interni dei moduli di potenza sono densamente imballati. L'efficienza di conversione dell'energia elettrica è pari a circa il 95-98%, con conseguente generazione di calore altamente concentrato. L'energia persa viene rilasciata sotto forma di calore. Ad esempio, una pila da 150 kW può generare 3~7,5 kW di calore. I requisiti di temperatura sono estremamente severi e in genere devono essere controllati al di sotto degli 85°C.
Il raffreddamento a liquido è attualmente la soluzione principale per le pile di carica ad alta potenza (soprattutto quelle superiori a 150kW). Il suo principio fondamentale prevede che il refrigerante circoli ad alta velocità all'interno di canali di flusso sigillati, entrando direttamente in contatto con le fonti di calore all'interno del modulo o passando attraverso substrati di dissipazione termica per trasportare efficacemente il calore. Il calore viene poi dissipato nell'ambiente attraverso un radiatore esterno (raffreddato ad aria o a liquido secondario). Il raffreddamento a liquido offre notevoli vantaggi: elevata capacità di dissipazione del calore, controllo uniforme e preciso della temperatura ed elevata affidabilità.

2. Raffreddamento dei cavi
L'obiettivo principale del raffreddamento dei cavi è quello di risolvere il conflitto tra "trasmissione di corrente elevata" e "facilità di gestione" Quando la corrente scorre attraverso un conduttore (le anime di rame/alluminio all'interno del cavo), si genera calore (calore Joule) a causa della resistenza del conduttore, secondo la formula: Q=I²RT. Maggiore è la corrente, maggiore è il calore generato, con un aumento quadratico! Il calore generato dalla trasmissione di correnti di 500A o 600A è di gran lunga superiore a quello che può sopportare un cavo standard.

La tecnologia di raffreddamento dei cavi consente di trasmettere in sicurezza correnti elevatissime con un aumento limitato o addirittura nullo della sezione trasversale del cavo grazie alla dissipazione attiva del calore, ottenendo così cavi "leggeri" e "flessibili". Le soluzioni di raffreddamento devono trovare un equilibrio tra efficienza di dissipazione del calore e design strutturale. Esistono due tipi principali:

Cavi raffreddati a liquido: Sono la scelta essenziale per l'attuale ricarica rapida ad altissima potenza. Oltre ai tradizionali nuclei conduttivi, includono un tubo interno indipendente in cui circola il liquido di raffreddamento, che trasporta direttamente il calore generato dal cavo. Ciò consente al cavo di rimanere relativamente sottile e flessibile anche quando trasporta correnti più elevate.

Raffreddamento ad aria/raffreddamento naturale: Utilizzato principalmente nelle pile di ricarica con potenza relativamente bassa (ad esempio, 60kW e inferiore). Si basano sulla convezione naturale dell'aria o su piccole ventole integrate per la dissipazione forzata del calore. Il vantaggio è la semplicità della struttura e il basso costo, ma la capacità di dissipazione del calore è limitata in presenza di correnti elevate e spesso richiede cavi più spessi e pesanti per ridurre il riscaldamento resistivo.

Il "motore di raffreddamento": Il ruolo centrale delle pompe Liuqid
Nel settore della ricarica ultraveloce per i veicoli a nuova energia, il "raffreddamento a liquido" è diventato una tecnologia fondamentale per consentire la ricarica ad alta potenza. Che si tratti dei moduli di potenza all'interno delle pile di ricarica o dei cavi di ricarica collegati ai veicoli, un sistema di raffreddamento a liquido efficiente si basa su una fonte di energia fondamentale: la pompa del caricatore EV. Funzionando come il "cuore" del sistema di raffreddamento a liquido, la pompa di raffreddamento a liquido aziona il flusso circolante del refrigerante, allontanando efficacemente il calore dai componenti chiave.

Quando una pila di ricarica funziona ad alta potenza (ad esempio, oltre i 350kW), i componenti come i moduli di potenza generano un notevole calore. Se non viene dissipato tempestivamente, questo calore può provocare danni da surriscaldamento, ridurre l'efficienza della carica o addirittura attivare meccanismi di protezione dal surriscaldamento. La pompa di raffreddamento a liquido svolge un ruolo fondamentale, pompando il refrigerante a bassa temperatura dal serbatoio allo scambiatore di calore. Qui il refrigerante assorbe il calore e si trasforma in refrigerante ad alta temperatura prima di passare attraverso un radiatore (o una torre di raffreddamento esterna) per dissipare il calore. Infine, il refrigerante torna nella pila di carico, formando un sistema di raffreddamento a ciclo chiuso. Inoltre, la pompa assicura una portata sufficiente di refrigerante nelle aree che generano calore, consentendo uno scambio termico efficiente. Inoltre, mantiene stabile la pressione del sistema per garantire un contatto efficace del refrigerante con le superfici di dissipazione del calore.

Il principio di raffreddamento dei cavi di ricarica raffreddati a liquido prevede l'integrazione di canali di raffreddamento del liquido all'interno della struttura del cavo. La pompa di raffreddamento a liquido fa circolare il refrigerante per rimuovere il calore generato dai cavi. I terminali di raffreddamento a liquido sono classificati in due approcci tecnici in base al mezzo di raffreddamento: raffreddamento ad acqua e raffreddamento a olio. Nei progetti attuali che utilizzano un fluido refrigerante ad acqua, i tubi di raffreddamento a liquido sono posizionati accanto ai conduttori DC+/DC- per estrarre il calore dai conduttori in rame. Nei progetti che utilizzano l'olio isolante come fluido, i tubi di raffreddamento a liquido sono posizionati all'interno o all'esterno dei nuclei DC+/DC- per ottenere lo stesso effetto di dissipazione del calore. Per illustrazioni dettagliate, fare riferimento ai seguenti schemi strutturali.

Micropompe TOPSFLO: Consentono una ricarica ultraveloce efficiente e sicura

In un'epoca che persegue potenze più elevate e velocità di ricarica più elevate, una pompa per caricabatterie EV veloce ad alte prestazioni e altamente affidabile è la pietra miliare per il funzionamento stabile dei sistemi di raffreddamento delle pile di ricarica. TOPSFLO Micro Pump Company ha sviluppato una serie di pompe per acqua di raffreddamento ad alte prestazioni specifiche per le applicazioni di ricarica dei veicoli elettrici, adatte sia per il raffreddamento dei moduli di potenza sia per il raffreddamento dei cavi.

Quale tipo di pompa è ideale per il raffreddamento dei moduli di potenza?

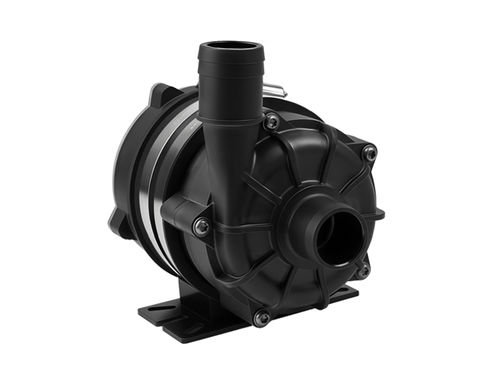

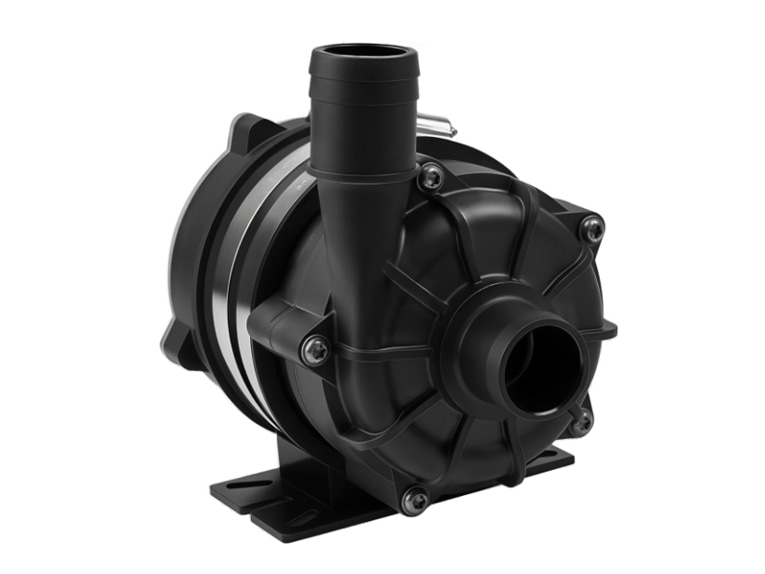

Le pompe centrifughe brushless DC della serie TL di TOPSFLO, con i loro tre vantaggi principali - alta efficienza, funzionamento silenzioso e durata prolungata - sono diventate la soluzione di raffreddamento preferita dai principali produttori mondiali di pile di ricarica.
1. Design del motore brushless: Elimina completamente l'usura delle spazzole, consentendo un funzionamento senza manutenzione fino a 30.000 ore.
2. Materiali robusti e ingegneria di precisione: I componenti chiave sono costruiti con materiali resistenti alle alte temperature e alla corrosione, rigorosamente testati per garantire prestazioni affidabili nelle difficili condizioni di funzionamento 24 ore su 24, 7 giorni su 7 della pila di ricarica.
3. Controllo intelligente: Si adatta con precisione alle richieste di raffreddamento, migliorando l'efficienza del 30% rispetto alle pompe tradizionali e mantenendo i livelli di rumore al di sotto di <45 dB (misurati a 1 metro), soddisfacendo i requisiti di silenziosità nelle aree residenziali urbane.

Che tipo di pompa è adatta per il raffreddamento dei cavi di ricarica?
Per affrontare le difficili sfide degli spazi ristretti, delle frequenti flessioni e dell'alta pressione nei cavi raffreddati a liquido a pila a carica ultrarapida, le micropompe a ingranaggi della serie MG di TOPSFLO si distinguono come la scelta migliore del settore grazie al loro design innovativo:
1. Selezione di materiali pregiati: Presenta un alloggiamento in acciaio inossidabile 316L, con ingranaggi e cuscinetti realizzati in materiale speciale PEEK ad alte prestazioni. Gli alberi degli ingranaggi sono realizzati con ceramiche industriali di precisione a base di zirconio, che offrono durezza, resistenza alla temperatura, all'usura, alla corrosione e longevità eccezionali.
2. Prestazioni superiori: La pompa a microingranaggi magnetici della serie TOPSFLO MG317, dotata di un motore brushless da 24 V CC da 150 W, offre una durata superiore a 20.000 ore. Funziona a temperature ambiente comprese tra -35°C e 55°C, gestisce temperature del fluido da -40°C a 85°C e fornisce una portata di 0,75-6 L/min con una pressione di uscita di 0-6 Bar.
3. Protezione completa: Il motore vanta un grado di protezione IP67, supporta la regolazione standard della velocità da 0-5 V e può essere personalizzato con il controllo della velocità del segnale PWM. Include il controllo della rotazione bidirezionale, la protezione dal limite di potenza di 150 W, la protezione dalla sovratemperatura del controller di 125 °C, la protezione dallo stallo e altre funzioni di sicurezza a più livelli.

Scegliere le micropompe TOPSFLO significa scegliere un "cuore di raffreddamento" potente, silenzioso e affidabile per la vostra pila di ricarica. Ci impegniamo a fornire soluzioni di fluidi eccellenti per dissipare l'ondata di calore al centro della ricarica, garantendo la trasmissione sicura ed efficiente di ogni chilowattora e accelerando insieme l'arrivo dell'era dei veicoli elettrici!
