Alimentatori open frame vs. alimentatori chiusi: Un'analisi approfondita dello scenario applicativo

{{{sourceTextContent.subTitle}}}

Alimentatori open frame vs. alimentatori chiusi

{{{sourceTextContent.description}}}

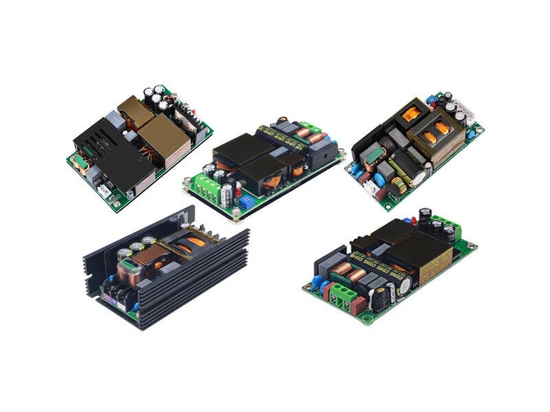

L'alimentatore open frame
Un alimentatore open frame è caratterizzato da una costruzione minimalista. In questo progetto, i componenti principali - filtro di ingresso, circuiti di commutazione, trasformatore e regolatori di uscita - sono assemblati su un'unica scheda a circuito stampato (PCB). In genere, questa scheda viene montata su un telaio metallico leggero o su una piastra di base, che fornisce rigidità strutturale e un mezzo per il montaggio. In particolare, manca una copertura completa superiore o inferiore, lasciando i componenti esposti.

Questa filosofia progettuale privilegia l'integrazione diretta nel sistema host. Di conseguenza, la principale strategia di gestione termica è il raffreddamento naturale, che si basa sulla convezione e sul flusso d'aria all'interno dell'involucro dell'apparecchiatura finale per dissipare il calore. Inoltre, il loro fattore di forma a basso profilo e la comune compatibilità con le guide DIN standard li rendono eccezionalmente popolari in ambienti controllati come gli armadi di controllo industriali. Per i progettisti OEM, quindi, l'approccio open frame offre una fonte di alimentazione CC estremamente compatta ed economica, che diventa una parte integrante della macchina.

L'alimentatore chiuso
Un alimentatore chiuso, invece, è un'unità autonoma. In questo caso, tutti i componenti elettronici sono alloggiati all'interno di un involucro protettivo, solitamente costruito in acciaio stampato, alluminio o plastica di alta qualità. Questo involucro svolge diverse funzioni critiche. Ad esempio, funge da schermo contro le interferenze elettromagnetiche (EMI). Inoltre, fornisce una protezione meccanica dai danni fisici e dai contaminanti ambientali, come polvere e umidità. Infine, impedisce il contatto accidentale dell'utente con le parti interne sotto tensione, aumentando così la sicurezza operativa.

La gestione termica nelle unità chiuse richiede spesso soluzioni più attive. Mentre i modelli a bassa potenza possono utilizzare involucri alettati per migliorare la convezione naturale, la maggior parte degli alimentatori chiusi a media e alta potenza incorpora un sistema di raffreddamento a ventola. In questo approccio, una ventola interna fa circolare attivamente l'aria attraverso le aperture di ventilazione del case. Ciò consente a queste unità di mantenere la potenza di uscita nominale in una gamma più ampia di condizioni ambientali, rendendole ideali per applicazioni standalone o per l'uso in ambienti in cui non esiste un involucro protettivo secondario.
